1200℃电动滑轨炉
关键字:
触摸屏+PLC
型号:
OTF-1200X-SL
产品概述:

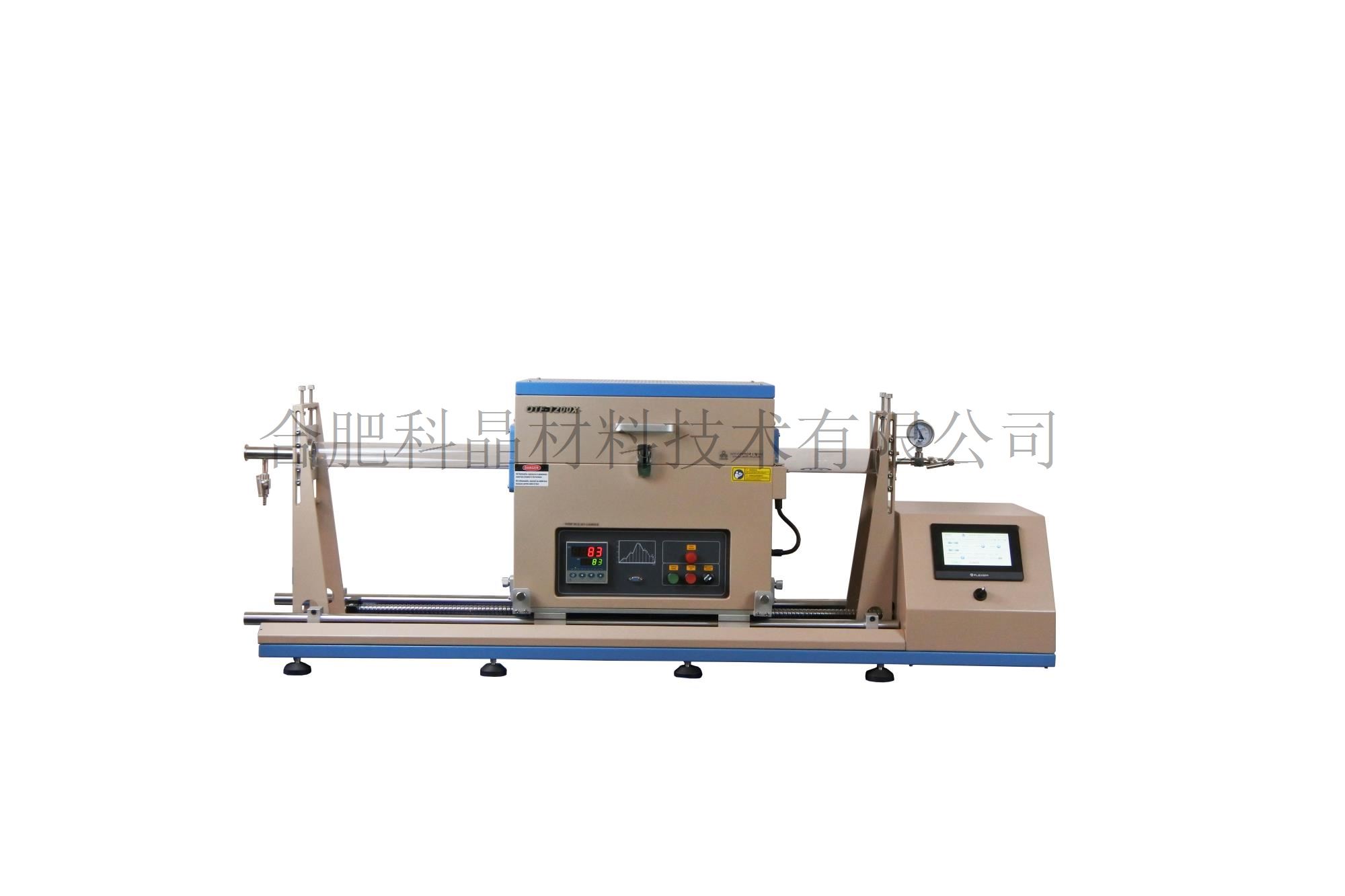

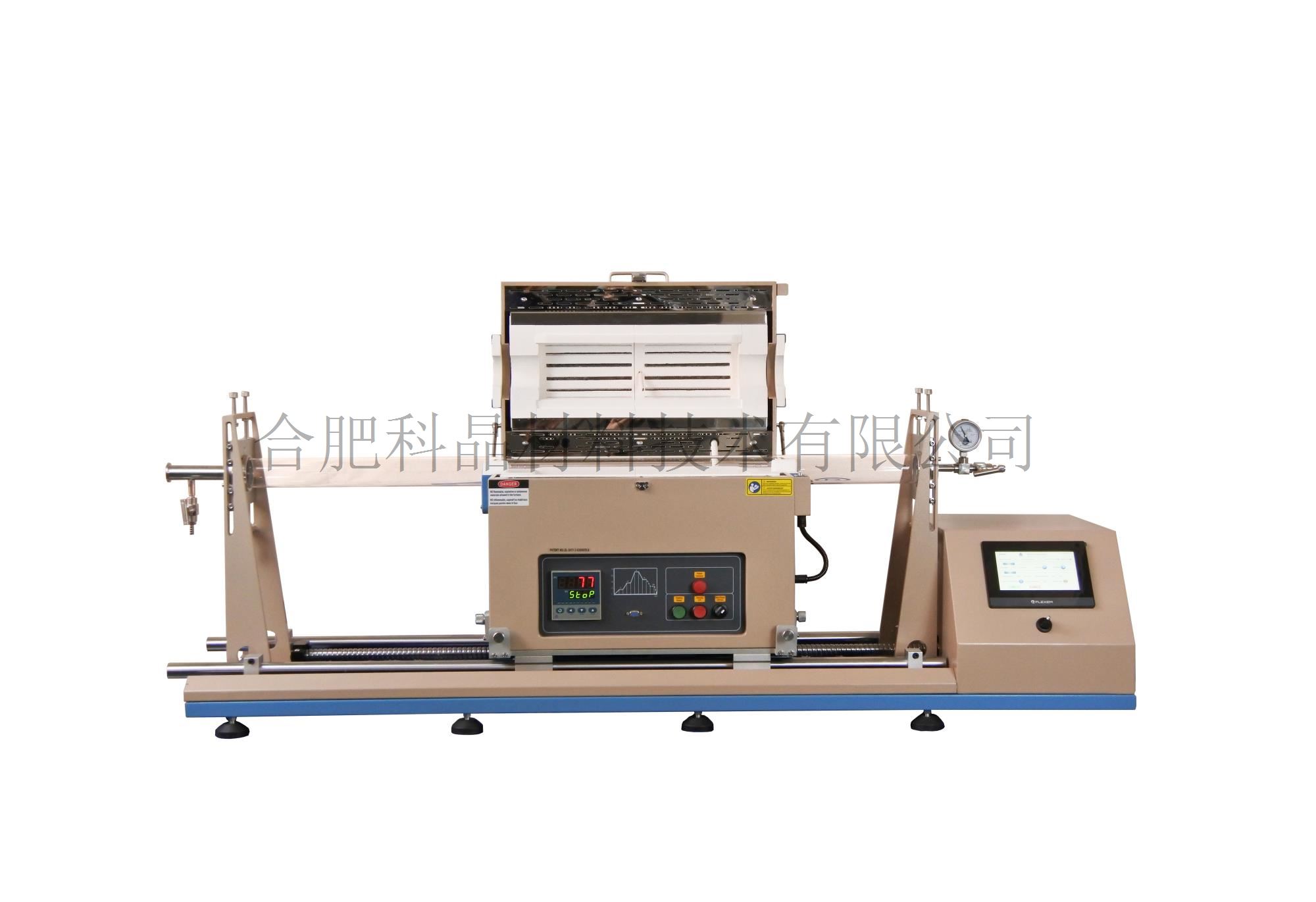

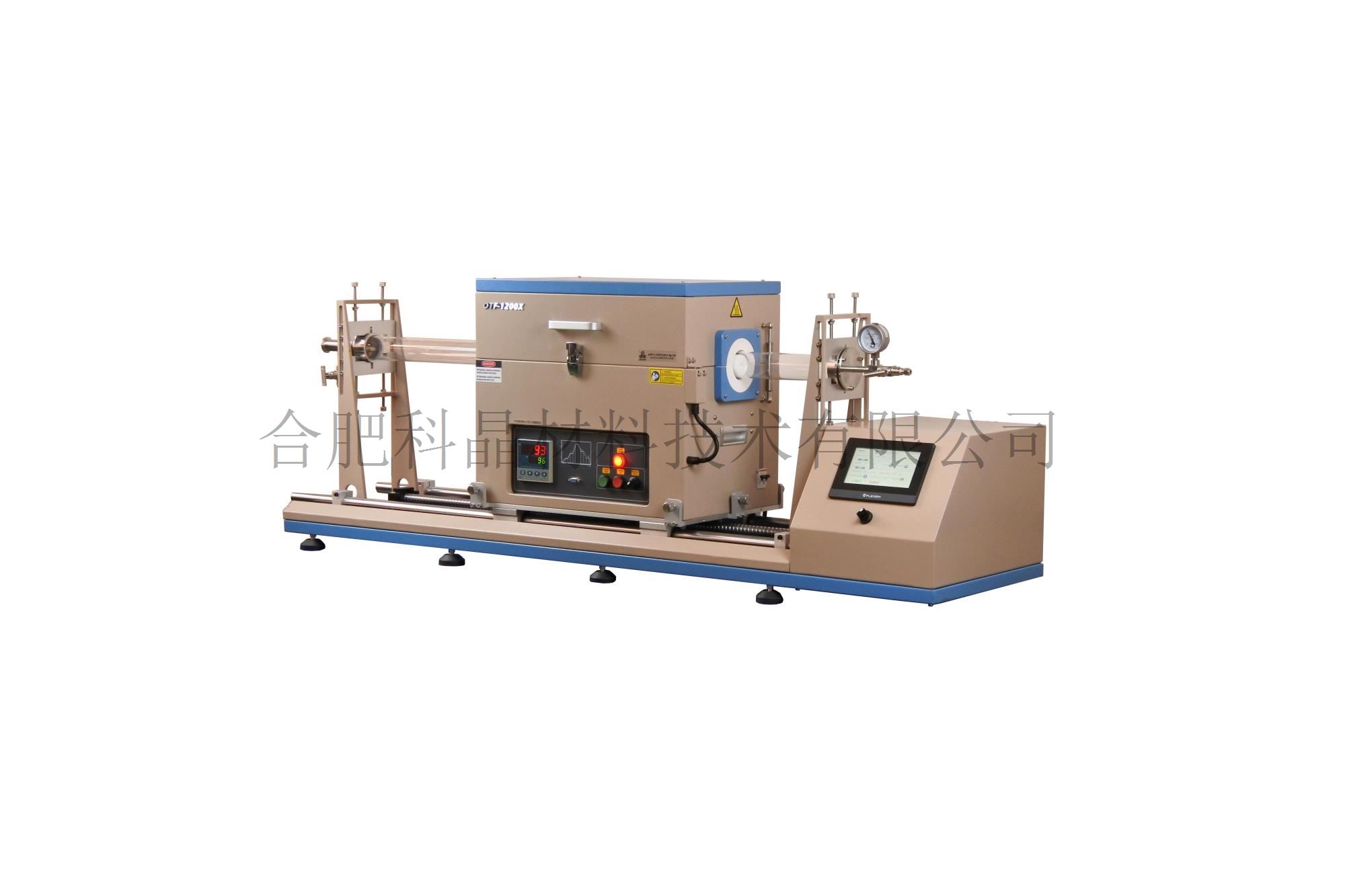

OTF-1200X-SL单温区电动滑轨炉是一款快速热处理炉,采用电阻丝加热,最大升温速率10℃/min,炉子底部装有滑轨,可使炉子从炉管的一侧滑动到另一侧,以实现快速加热和快速冷却,该炉设计也可用于通过CVD生长石墨烯和碳纳米管。采用触摸屏+PLC控制,可以实现速度可调
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称型号

电动滑轨炉 OTF-1200X-SL

产品特点

·采用触摸屏+PLC

·加热炉采用电动滑轨

·采用双层壳体结构,并带有风冷系统。

·炉膛采用高纯多晶氧化铝纤维,最大程度的减少能量损失。

特别推荐:视频会议产品展示(请点击此链接)

加热炉系统

·电动单温区 OTF-1200X

·电压:单相 AC208--240V 50/60Hz

·最高温度: 1200℃ (<30min)

·额定温度: 1100℃

·推荐升温速率:≤10℃/min

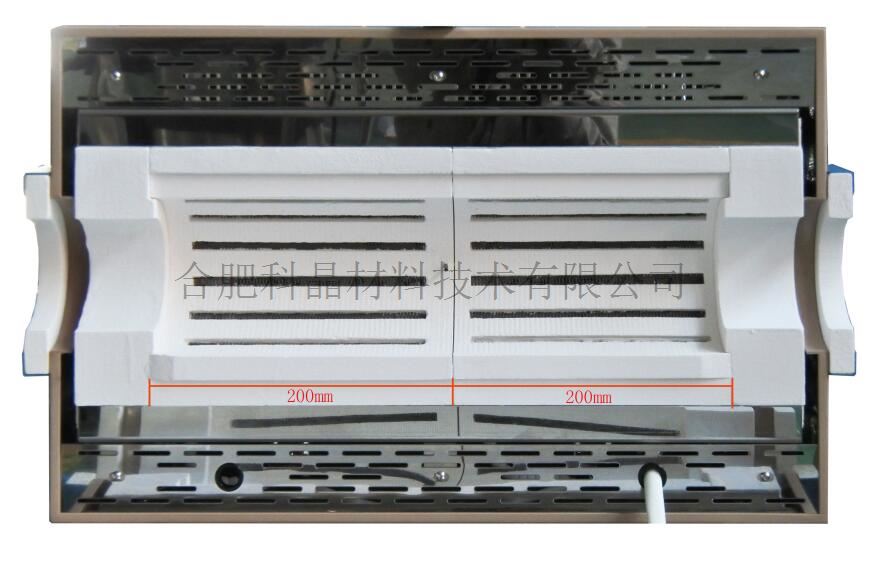

·加热区长度400mm

·加热炉最大功率:3KW

·加热元件:掺钼铁铬铝合金

·热电偶类型:K型热电偶

·滑动距离400mm(可以根据客户要求定制滑动距离)

·炉体可电动左右滑动,滑动速度可调(调速范围:10-100mm/s)(可以根据客户需求定制移动速度),也可以设定左右往复运动。

·加热炉滑动到最左边,按照升温程序,到达一定温度可自动滑到最右边

·左侧样品区最大升温速率:3℃/S   测试方法:左侧放样区放置一根热电偶,炉子加热到1000℃,移动炉子到左侧放样区。

·炉内样品快速降温速率:3℃/S(500-100℃) 0.7℃/S(500-200℃) 测试方法:炉内放置一根热电偶,炉温升到1000℃,加热炉快速向左滑动。

更多参数请联系我们


温控系统

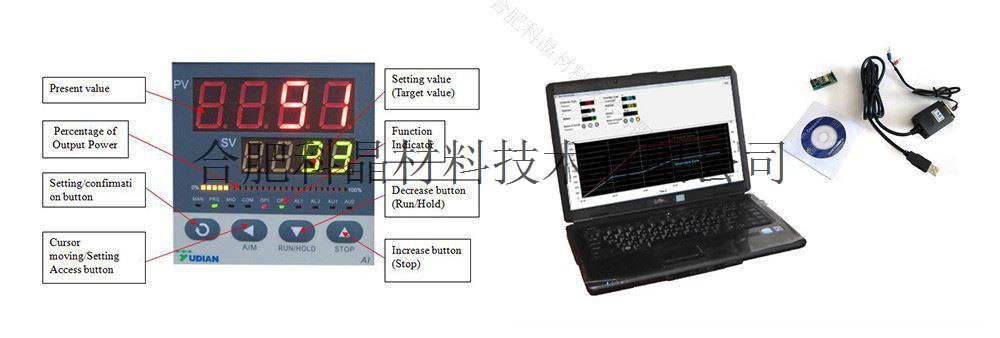

· 包含一款858系列型温度控制器(也可以选配欧陆仪表恒温精度可达±0.1℃)

· PID自动控温系统

· 智能化50段可编程控制

· 默认DB9 PC通讯连接端口

· 控温精度:±1℃

  所有的电气元件都通过ULMET认可,并可通过世界范围内的其他相关安全测试


不锈钢密封法兰系统

· 一套不锈钢密封法兰。

· 法兰和石英管采用,O型圈+压环+O型圈,螺纹压紧密封。

· 左侧法兰装有KF25抽气接口、针阀、宝塔嘴出气口。

· 右侧法兰装有针阀、G1/4进气口、机械压力表。


产品在线展示



      点击图片预约              点击图片预约           点击图片预约

石英管

·高纯石英管尺寸:

·25 O.D x 19 I.D x 1400 L (mm)

·50 O.D x 44 I.D x 1400 L (mm)

·60 O.D x 55 I.D x 1400 L (mm)

·80 O.D x 75 I.D x 1400 L (mm)

·100 O.D x 95 I.D x 1400 L (mm)

真空系统(选配)

· 配套机械泵,真空度可以达到10^-2ttor

· 配套分子泵,真空度可以达到10^-5ttor(选配)


产品尺寸

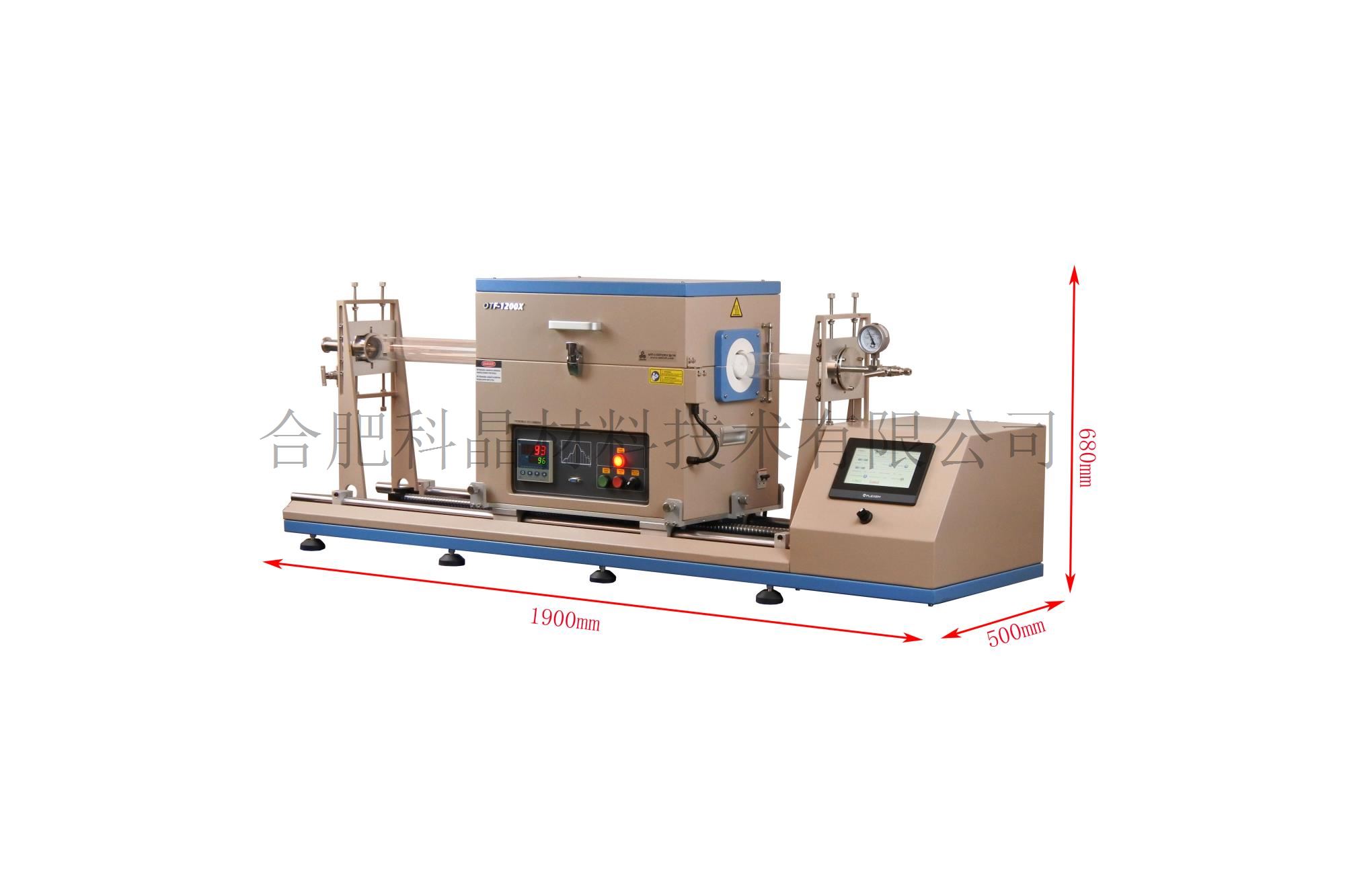

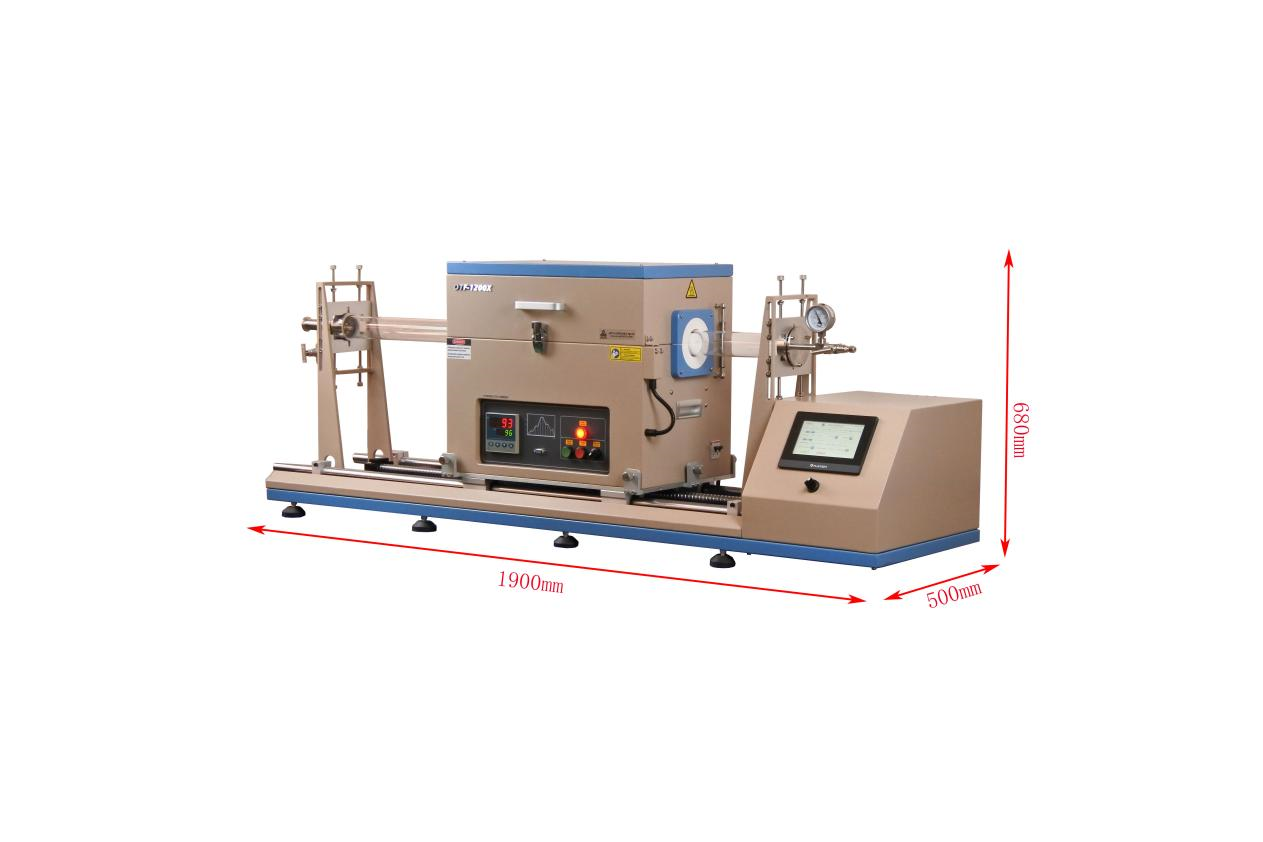

· 外形尺寸:1900*500*680mm(长*宽*高)


重量

约210Kg

保质期

1年(不包含炉管,氟胶O型圈和加热元件等耗件)

使用注意事项

· 石英管内气压不可高于0.02MPa;

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。

· 设备需在独立供电网下工作,电网电压范围要求在±8%内,不可与中频高频等高磁场发生设备共用供电网,远离中频设备,防止空间电磁辐射。

·如果同一供电回路存在中、高频设备,或者大型感性负载,应在供电回路加入适当的电抗柜滤波,配置电容柜自动补偿,谐波检测和治理,对设备进行电磁隔离处理,否则可能导致加热炉工作不稳定甚至损坏!此类问题导致加热炉故障或损坏不属于保修范围。

·设备请远离存在液体飞溅场所

·设备请远离存在导磁导电粉末

·保温和加热元件为损耗件,保温材料在烧结过程中出现裂纹为正常现象,可使用修补剂修补,加热元件为损耗件,在电炉长时间使用后无法达到工作温度和升温明显缓慢后联系厂家判断是否要进行更换,

·该设备高精度温控范围为300-1000℃,低温运行会存在温度振荡,

·不建议500℃以上开启炉膛
