小型超快速热压炉(2900℃,200℃/s,10Kg)
关键字:
手动和自动加热、2900℃、200℃ / s,焦耳加热炉
型号:
RTP-M1
产品概述:

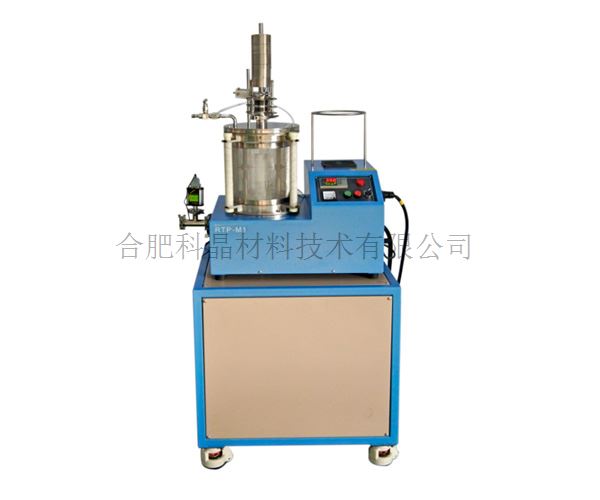

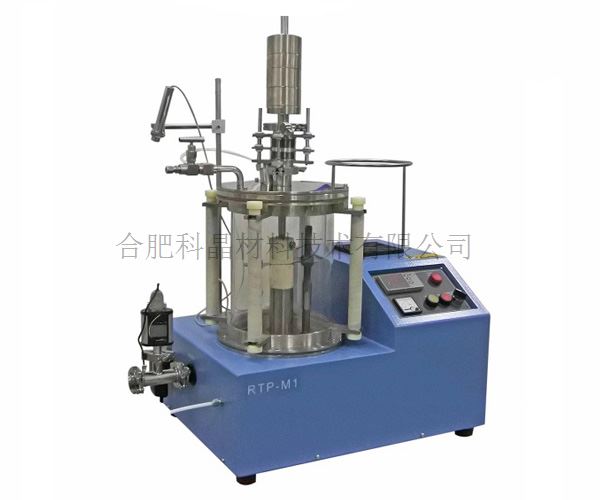

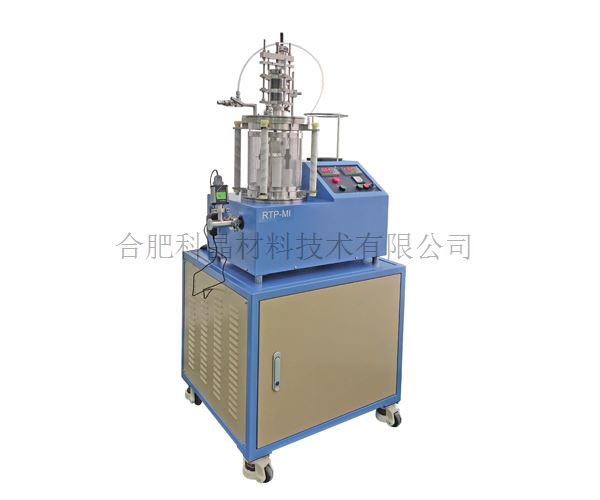

RTP-M1是一款小型的桌面式超快速高真空热压炉,压力可调节。有手动和自动两种加热方式,最高温度可达2900℃,加热速率可达200℃ / s 。它是一款在快速加热和快速降温条件下研究材料性能的设备。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。

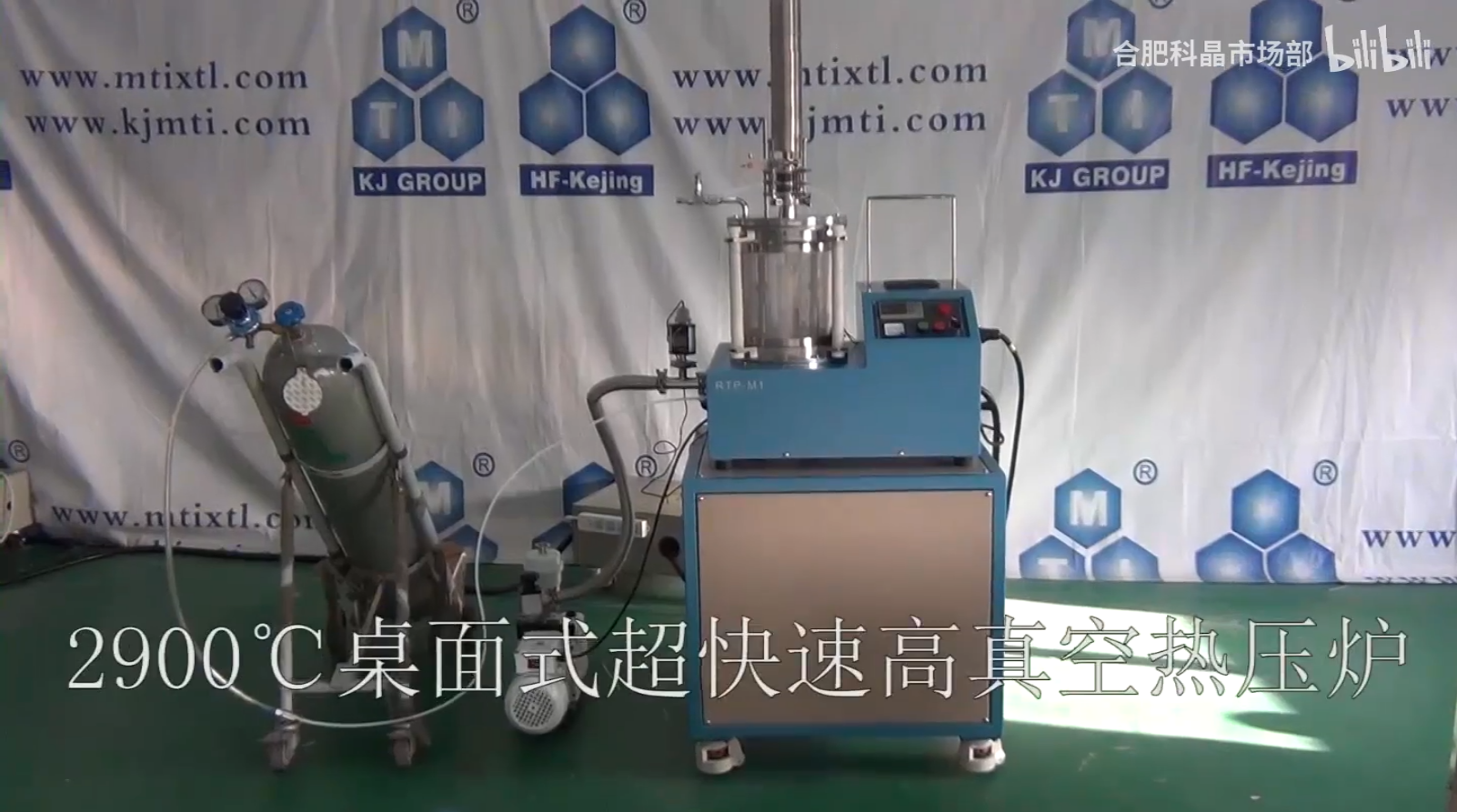

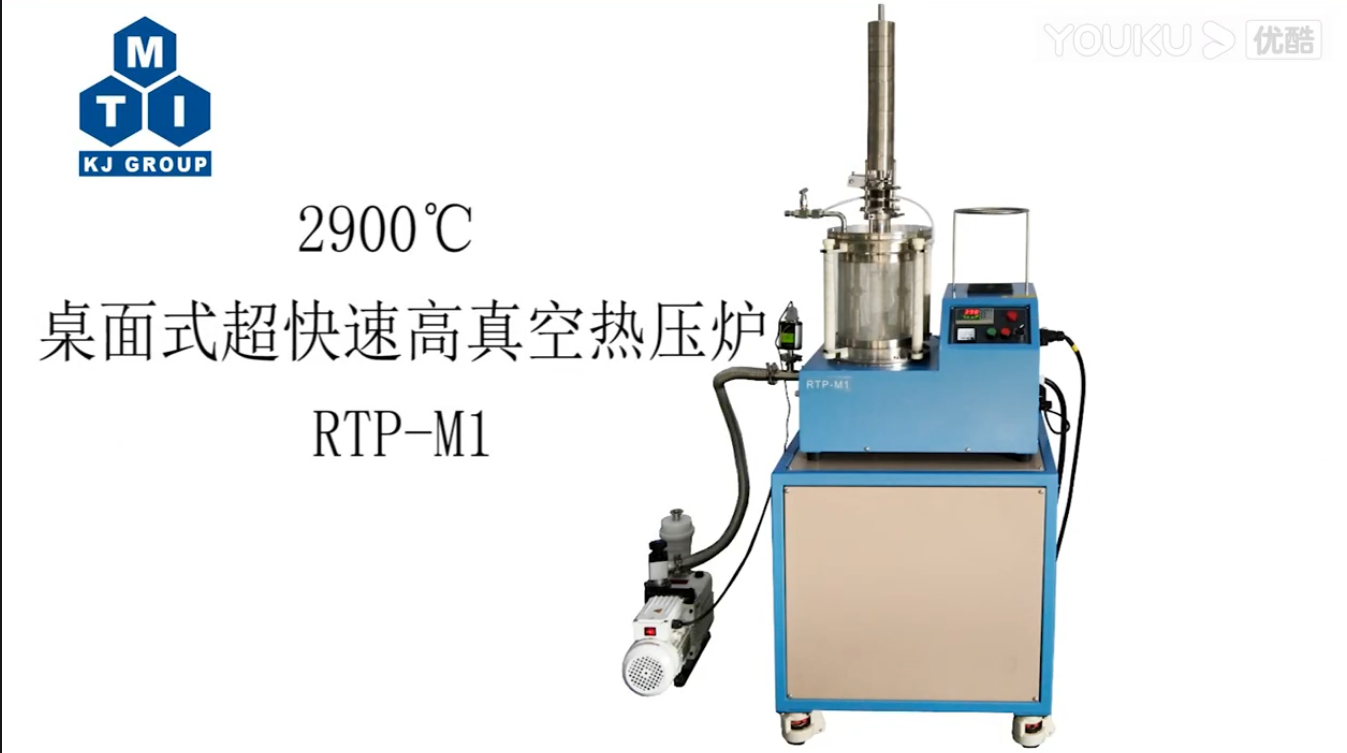

技术参数产品视频实验案例警示/应用提示配件详情
设备名称型号

桌面式超快速热压炉(2900℃,200K/s,10Kg)  RTP-M1


产品特点

· 6" 石英管通过上下密封法兰实现真空密封,真空度可达 1.5x10 torr(机械泵),5x10-5torr(分子泵);

· 加热元件:钨箔或石墨片作为加热元件,最高温度可达到 2900℃;

· 两个加热元件之间的间隙可根据不同的样品厚度进行调整;

· 上部配置的波纹管可应用于调节热压样品压力

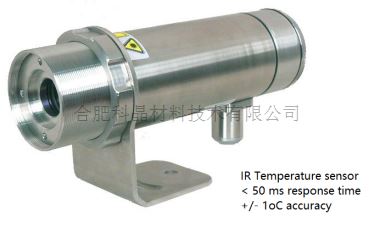

· 采用高精度红外测温仪测量温度


基本参数

· 电源:AC 220V 50/60HZ

· 功率:19 KW

· 最大输出电压和电流:20V,950A(AC)

· 最大输入电流:85A

· 最高加热温度:石墨片2900℃(≤30s)

· 加热元件:W(其他加热元件可选)

· 最快加热速率:≤200℃/s

· 最大压力:100KG

(可选配带数显压力调节功能,压力调节范围0-100公斤)

· 样品尺寸:≤直径φ50.8mm*厚度2.0mm

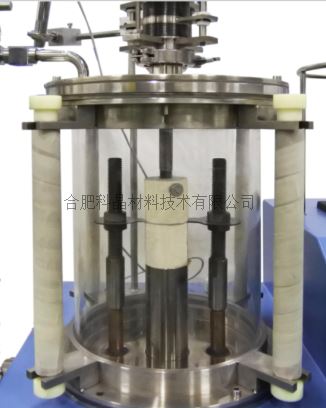

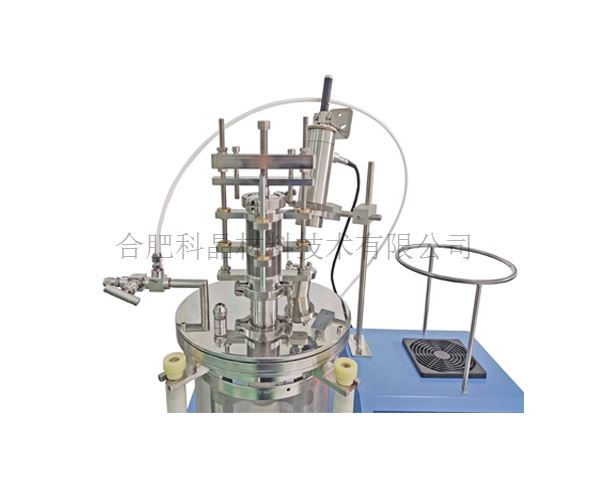

真空腔室

· 材质:高纯石英

· 尺寸:外径φ216*内径φ206*L300mm

· 一个不锈钢网罩住整个石英腔体

· 腔体上下两端安装了一对不锈钢密封法兰,上下法兰之间利用胶木辊支撑。

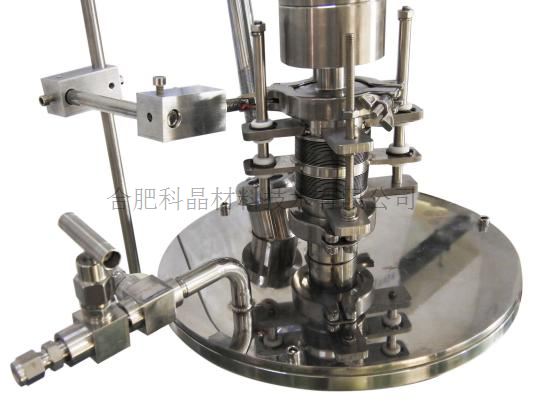

· 一个不锈钢法兰盖安装在上法兰上。KF40的接口上安装了一根可伸缩波纹管,波纹管顶部安装的连接板用于调节压力

· 红外测温仪通过法兰盖上一个φ35mm观察窗探测样品的温度

· 两个φ6.35的卡套接头,一个用于通入惰性气体,一个用于排气。进气口通过设备左侧的精密调节阀控制进气流量,排气口通过不锈钢针阀控制通断;

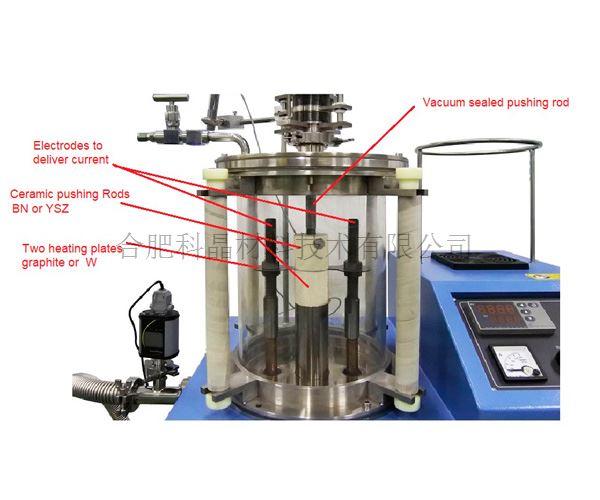

· 两根M18的陶封电极安装在底部法兰上,石墨片安装在电极支撑柱上,样品放置在两块石墨片之间。石墨片上下两端的压紧块通过上下挤压的方式对样品施加压力。

图片1.png 图片2.png

温控系统

· 使用红外测温仪检测温度,红外测温仪温度测量范围:1000-3000℃

   测量精度:±0.5% FS,重复精度:±0.3% FS ±1℃

· 控温方式:手动控温和程序控温(通过“手动/自动切换开关”切换)

· 手动控温:通过左侧面板上的电流调节旋钮调节电流值,从而调节温度

· 程序控温:安装了一个数显温度控制器,可设置50段升降温程序,控温精度为±1℃

· 温度控制仪表的时间设置以秒为单位


进、出气

·  设备左侧的KF25接口为抽气口,抽气口上安装了一个KF25-KF16-KF25mm三通。三通上的KF16接口安装了一个皮拉尼真空计,用于观察腔室内的压力。

    三通上的KF25接口用于连接波纹管与真空泵。真空泵上可安装手动挡板阀。

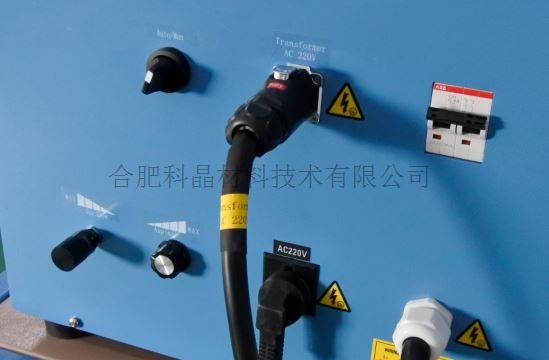

· 设备右侧面有一个精密微量调节阀,用于调节进气流量。有一个手动调节旋钮,调节加热电流。有个手动/自动切换开关,切换手动控温和程序控温



皮拉尼真空计

· 测量范围:1*10-4 mbar—1000 mbar(1*10-4—750 torr)

· 准确度:1000mbar—20 mbar(读数的30%)

           20—0.002mbar (读数的2%)

· 重复性:20—0.002mbar (读数的2%)

· 使用湿度:30℃环境下≤80%  40℃环境下≤50%无冷凝气体;

· 使用温度:5℃—60℃

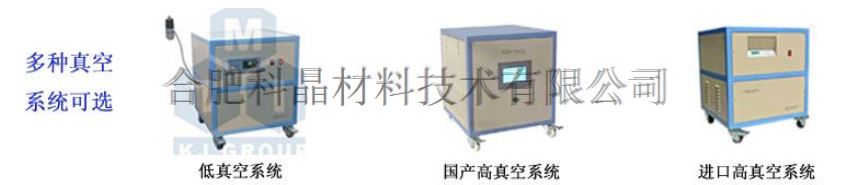

真空系统(选配)


· 型号:VRD-24

· 抽气速率:6.6 L/S

· 电机功率:1100 W

· 极限压强:4×10-1Pa(不带负载)

· 实际压强:≤2 Pa(带上密封法兰,冷态下机械泵抽20分钟)

· 如果想要获得更高的真空度(10-5toor or better)可选购国产或进口高真空机组


图片6.png 图片7.png

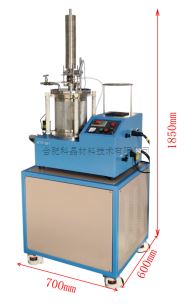

设备外形尺寸

700mm(L)*600mm(W)*1850mm(H)



净重

60KG


质保

一年保修,终身技术支持

特别提示:

    1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

    2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内。






使用注意事项

· 炉管内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀

  为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压

  阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭

  气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立

  刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易

  爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体

  而造成的相关问题,本公司概不负责。
