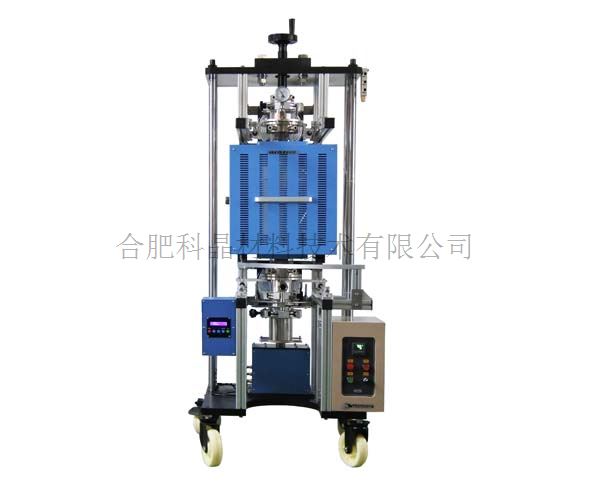

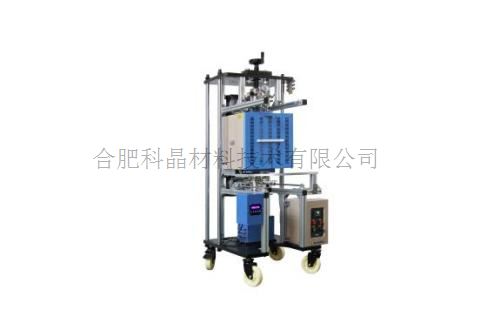

1100℃真空热压炉 (带100mm石英管,最大压力2T,恒压精度±3kg)
型号:
OTF-1200X-VHP4(真空)
产品概述:
OTF-1200X-VHP4开启式立式炉,,标配2T精密程控压力机。可以在真空和高压下制备致密复合材料,在2T压力下可键合多层基片。炉子可以加热到1100 ℃并且24段程序控温。采用水冷法兰,标配4英寸石英管真空密封,真空度达到10-5Torr(用分子泵)。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
规格型号

·1100℃真空热压炉(带100mm石英管,最大压力2T,恒压精度±3kg) OTF-1200X-VHP4


产品特点

·炉膛材料:内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长炉膛的使用寿命

·采用双层壳体结构,双层炉壳间配有风冷循环系统

·压机采用电机驱动,解决传统压机漏油问题



加热炉基本参数

·电源电压要求:AC 208-240V 单相, 50/60 Hz

·开启式立式炉最高工作温度1100ºC

·采用欧陆仪表进行控温,控温精度:±0.1℃

·输出功率: 3KW

·加热区长度:300mm

 最大升温速率: ≤ 10℃/min(加热元件寿命原因建议升温速率)

·高纯石英管100 mm OD x 95 mm ID x 640mm L

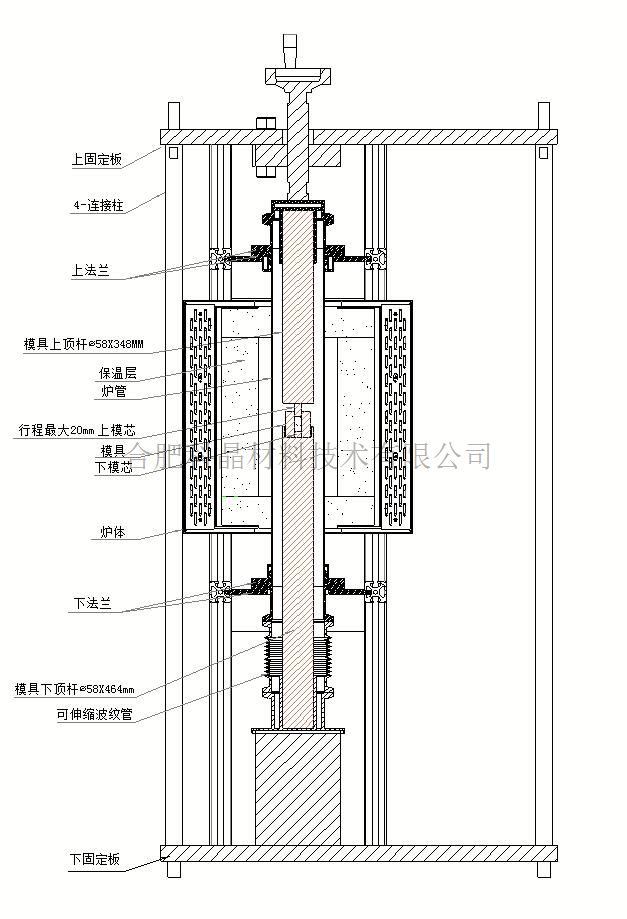

石墨模具

·模具材料:石墨(模具材质可以根据客户选择定制,如氧化铝,氮化硼以及其他材质)

·模具有上顶杆,下顶杆,模芯,模芯为1/2英寸

·最大行程20mm



电动压机

· 最大压力:2T(此数据不代表安装标配石墨模具本身能承受的最大压力)

· 丝杆最大行程:20mm

· 工作电压:220V 50/60HZ  100W

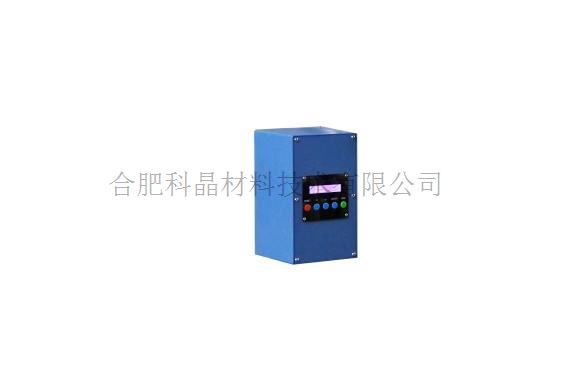

· 电动压机通过前面液晶面板显示实时压力和施压时间

· 恒压精度:±3kg


石英管和密封法兰

·石英管两端安装水冷法兰,KF-25真空接口及压力表,底部装有1/4”不锈钢针阀进气

·在石英管内真空环境下通过底部可调整弯管移动液压柱,将压力传输到模具

·最大真空:10-5Torr用分子泵,10-2Torr用机械泵

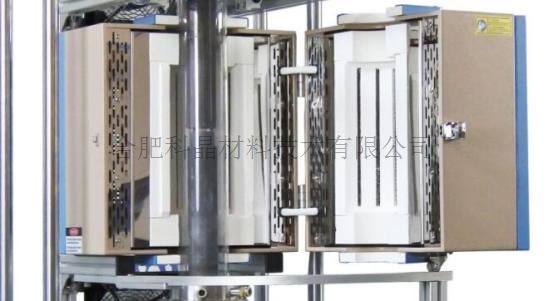

图片4.jpg 图片5.jpg

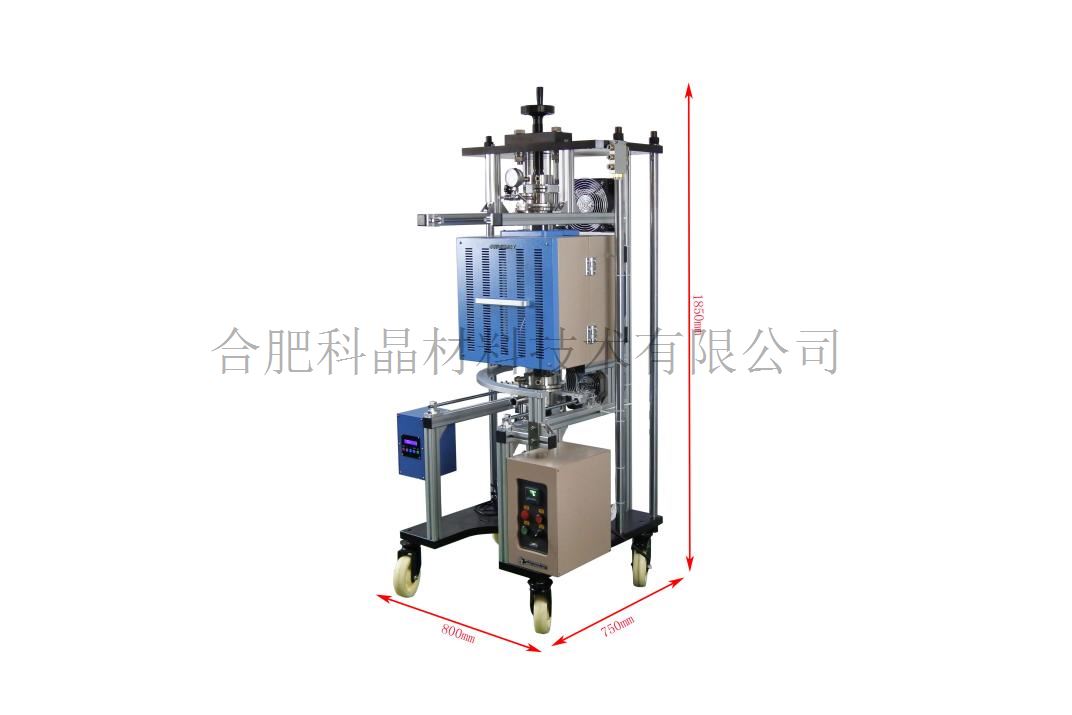

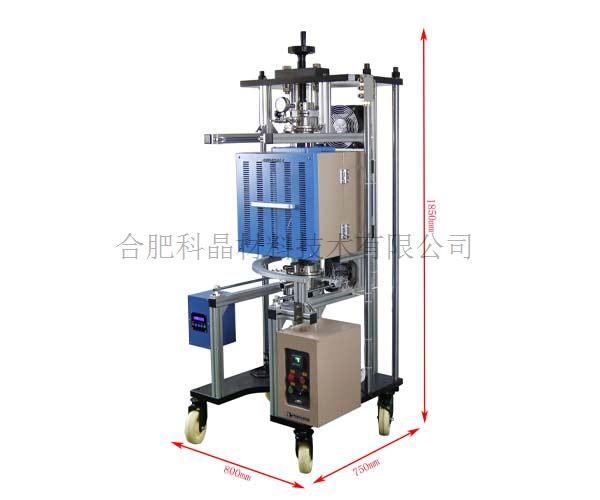

炉子外型尺寸

·750×800×1850mm(长×宽×高)mm


·注:此设备尺寸较大,请充分考虑设备占地,进门等相关事宜。本数据仅供参考,可能因为更新不及时与实物有出入,请您购买前务必电话


重量(Kg)

·400KG


质保期

·一年保修,终身技术支持。

·特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。  点击查看售后服务承诺书。
