200℃电动轧辊/平板热轧机 (宽200mm,可在氩气环境中使用)
关键字:
轧辊对平板、轧辊和平板可加热、直流电机驱动
型号:
MSK-HRP-300
产品概述:
MSK-HRP-300是一款特殊的轧辊对平板的热轧机,最高工作温度可达200℃。直流电机驱动轧辊转动,轧辊与平板直接的摩擦力驱动平板移动。此产品被设置,是用于薄膜材料的复合,对于电池制备,也可采用干法制备电极。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品名称型号

200℃电动轧辊/平板热轧机(宽200mm,可在氩气环境中使用)-MSK-HRP-300

产品特点

·轧辊对平板热轧机,轧制一些柔软的箔材、带材,样品更加均匀

·轧辊和平板可加热,最高200℃,由2个独立的温控系统单独控制

·24V直流电机驱动,可在Ar环境下的手套箱内工作

电源要求

·220VAC±10%, 50/60 Hz, 单相

·4500w

轧辊材料&尺寸

高强度耐热钢表面镀Cr  RC > 58

轧辊和平板表面都采用镀Cr处理,防止材料腐蚀

轧辊尺寸:直径96mm×宽度220mm

有效轧制宽度:150mm

轧辊线速度:0~50mm/s(可调)

轧辊加热功率:1200W

最高工作温度200

直流电机驱动,可在Ar环境下使用


轧辊和平板间隙

0~1.8mm(可调)

数显表(测轧辊间隙)

2个数显千分表

精度:0.001mm

可移动加热平板

加热平板材质:高强度耐热钢   硬度RC > 58

尺寸:200mmW×300mmL

轧辊与平板之间的摩擦力驱动平板移动

最高工作温度:200



注意:若使用温度高于100℃,需要对加热平板底部通入冷却水,可在本公司购买循环水冷机


温度控制

2个数显温度控制仪表,分别控制加热轧辊和加热平板

最高使用温度温度200℃,

最高加热速率:2/分钟

总加热功率:2500W

控温精度:+/-3°C

电机(Ar环境手套箱内可用)

高扭矩24V DC电机,带有减速齿轮(减速比为1:75

电机功率:40W

轧辊速度可调:5-45r/min

数字控制,恒功率输出

安全配件可选

• 加热部位可增加双重超温保护,同时监控设备温度(图一)

• 可选装电源锁和急停按钮保护罩防止意外触碰。(图二、图三)

• 可选装安全警示灯,提示不同工作状态(图四)

• 散热风扇增设故障报警信号发生问题及时停机并闪灯提示(图五)

图一图二图三
图四图五





轧制厚度&均匀度

取决于样品材料和厚度

如:1.215mm厚的泡沫铜可用轧制的最小厚度为0.078mm

厚度均匀度:+/- 3μm

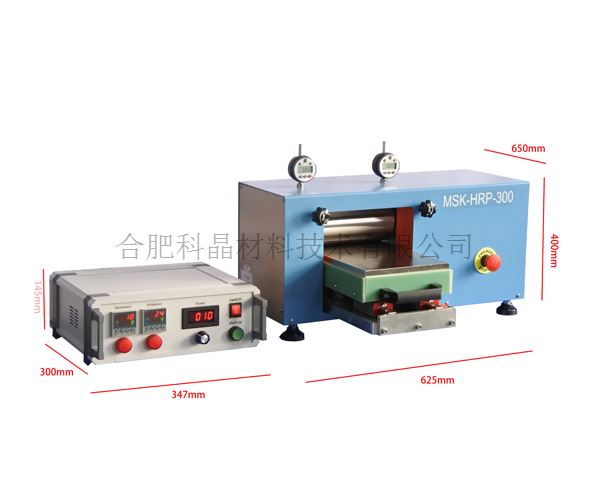

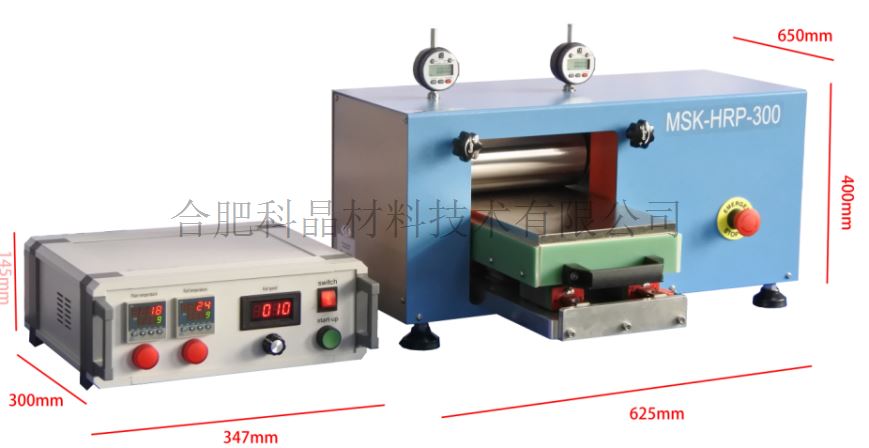

尺寸


轧机尺寸:625mmL×650mmW×400mmH

控制盒尺寸:347mmL×300mmW×145mmH

认证&质保

CE认证

一年质保,终身维修

由于储存条件或维护不当而引起的生锈和损坏不在保修范围之内

设备净重

100kg



     警告

轧辊加热和运转时,操作人员不可触碰轧辊和加热平板

可使用热电偶进行温度校准,并可参考本说明书以确保加热温度精度

对于厚的样品,需要多步轧制到目标厚度,建议每次下压量为0.02mm

每次使用完设备后必须清理轧辊和平板,并喷上防锈油,防止腐蚀
