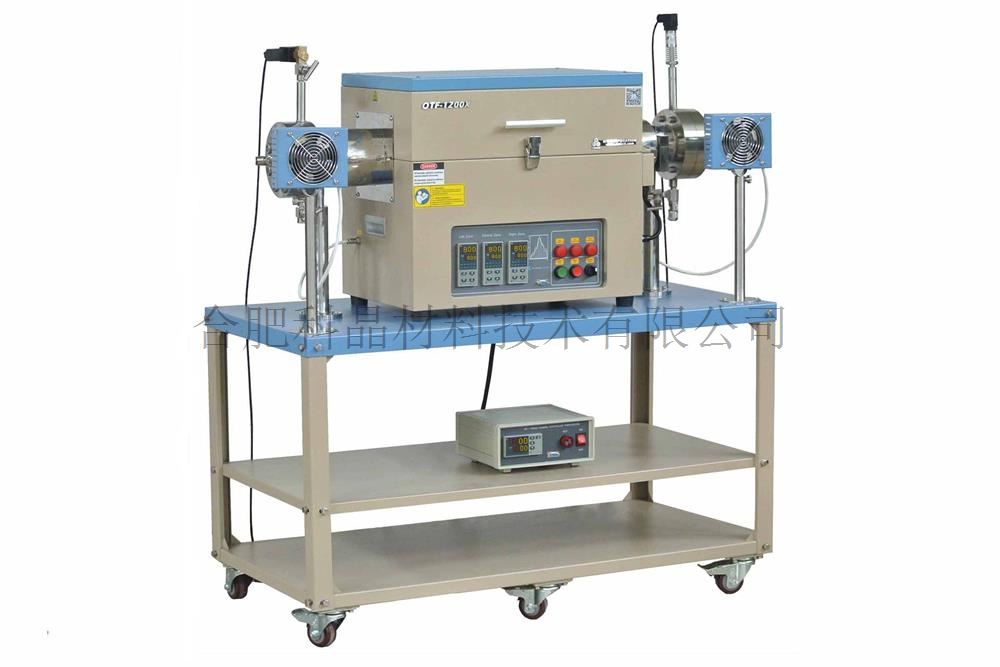

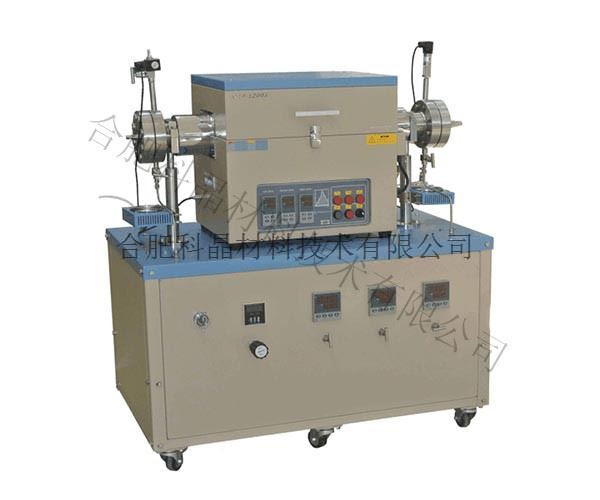

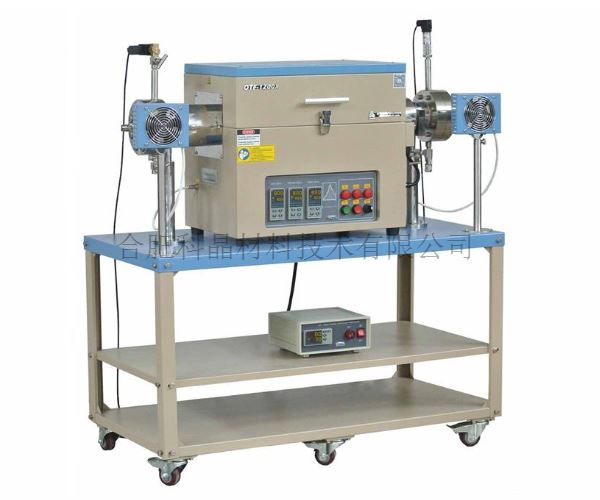

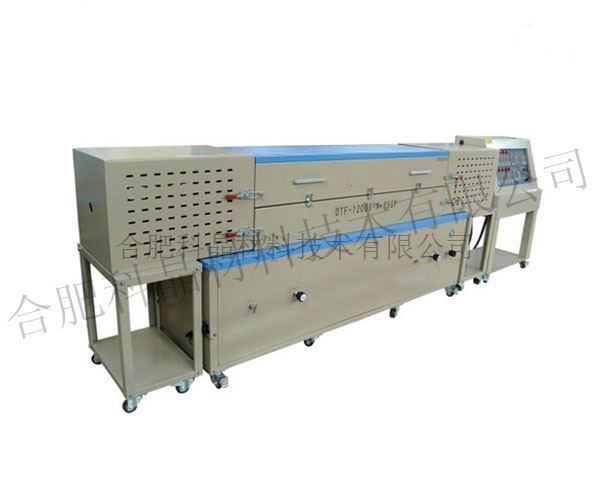

| 产品名称 | 1100℃三温区高压高真空管式炉 OTF-1200X-HPV-III-80-GF （2019.11.12—科晶实验室审核） |
| 产品提示 | 1.多种配件可选提示 2.特殊尺寸设备提示 3.科晶实验室邀请提示 4.配件妥善保管提示 |
| 产品特点 | · 炉管由镍基高温合金制成，可在高温下承受高压 · 可另配气体控制柜，使炉管内的气压在升降温过程中保持恒定，特别是对于氧化物的处理，可使炉管内的氧分压保持恒定。此款高温高压炉特意设计为氧化物超导材料和氧化物陶瓷进行热处理 · 炉膛采用高纯氧化铝纤维，很大程度减少能量损失，内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率，同时也可以延长仪器的使用寿命 · 炉管法兰上装有安全电磁阀，当压力超过设定的上限压力值时，系统会自动泄压至低于上限值的压力 · 含三个温度控制系统（三个温区，三个仪表，三个K型热电偶） · 可选装温度控制和压力监测软件用于远程控制 · 炉体设计为开启式，以方便更换炉管 |
| 基本参数 | · 最大功率：4KW · 电压：AC 208 - 240V 单相, 50/60 Hz · 加热元件：掺钼铁铬铝合金（表面涂有氧化锆涂层，可延长使用寿命） · 最高温度可达1100℃（<1h） · 建议升温速率：0-600℃ ≦8℃/min 600℃ - 900℃ ≦2℃/min 900℃ - 1000℃ ≦1℃/min 1000℃ - 1100℃ ≦0.7℃/min 更多参数请联系科晶销售部 |
| 工作压力和相对应的温度 | · 注意：为特殊炉管，温度与压力密切相关，数据仅供参考。请在购买前请与我公司销售人员仔细沟通。 · 不同炉管尺寸所对应的温度与压力： ·炉管尺寸：OD 85 x ID 50 x Length 1000 (mm) ·13.5MPa ≤ 800°C ·8.2MPa ≤ 900°C ·4.1MPa ≤ 1000°C ·2.5MPa ≤ 1100°C |
| 压力传感器与泄压电磁阀 | · 压力容器上安装精密高压传感器（测量范围高达25 MPa或250 bar）。 使得管内压力值显示在炉体前面板的仪表上，便于读数。 · 安装了泄压电磁阀，当炉管内的气压高于所设定的压力值时，容器内的压力将通过安装在法兰上的电磁阀自动释放。 · 注意：电磁阀所能承受的最大气压为15Mpa,若实验要求炉管内的气压大于15MPa时，不可使用电磁阀（应将电磁阀右端的针阀关闭）。 |

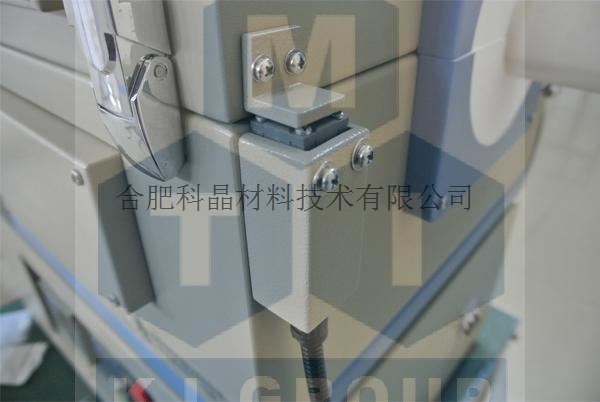

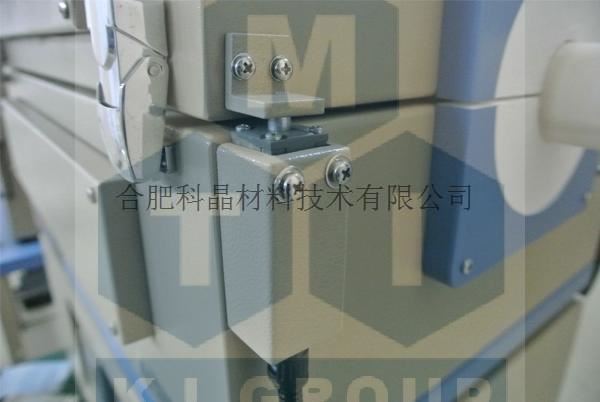

| 开门断电 | ·为保证使用安全，该电炉为开门断电设计 |
| 温控系统 | · 三个温度控制系统，采用PID方式调节温度，可设置50段升降温程序 · 温控仪表中带有过热和断偶保护 · 仪表控温精度: +/- 1°C · 热电偶型号：K型 |
| 质保 | ·一年保修，终身技术支持。 ·特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
| 国家专利 | 专利名称：一种原位光学测试高温高压炉
专利号：ZL 2018 2 0416444.7
尊重创新、鄙视抄袭、侵权必究 |

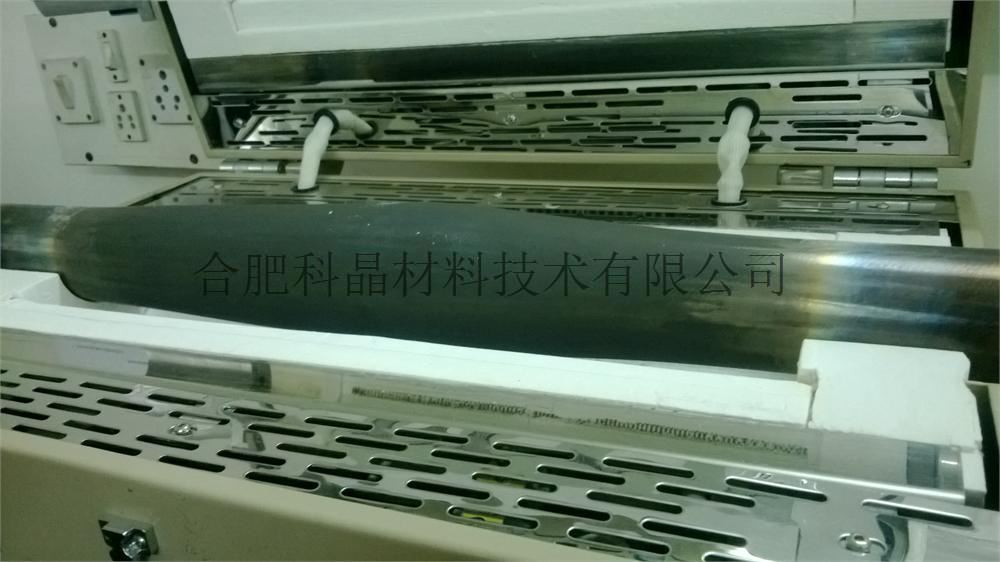

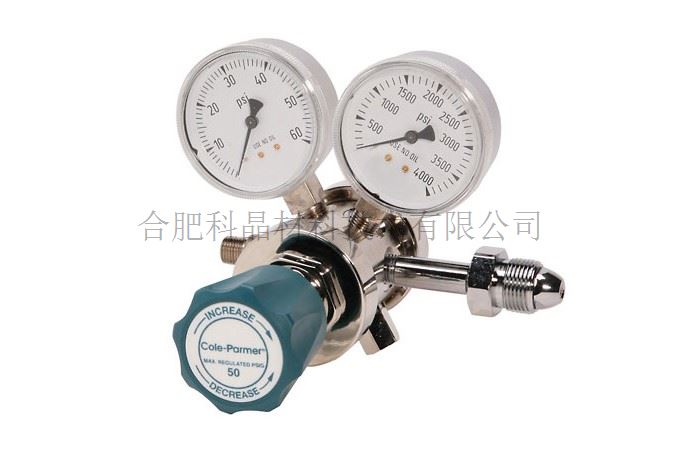

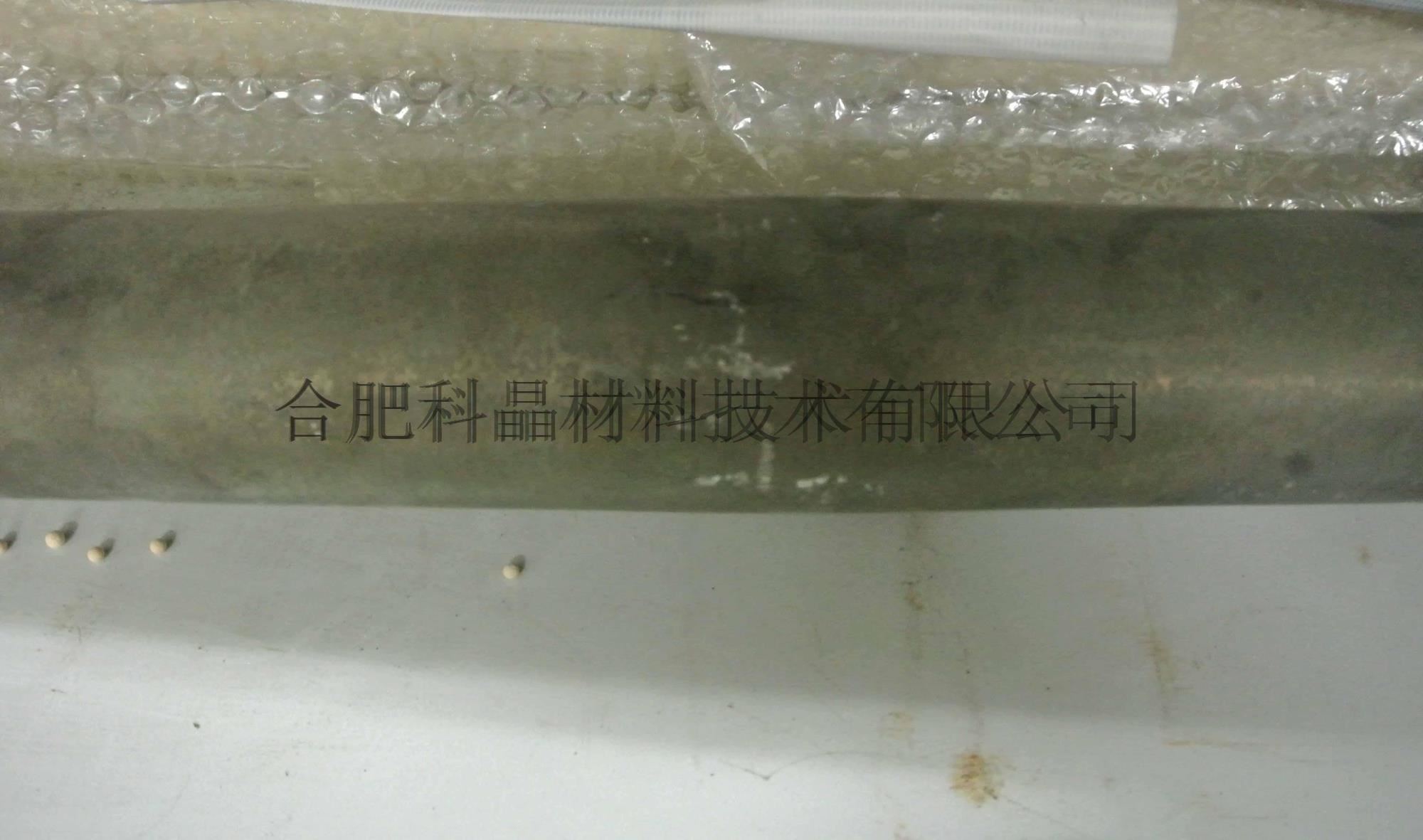

| 安全注意事项 | ·镍基高温合金是一种可在高温、高压下使用的可靠炉管。它具有优异的延展性和拉伸性能，在超压破坏试验中只发生蠕变变形，随后形成裂纹（通常在管中心的热区）以此来释放压力。超压破坏试验中不会发生脆性断裂，在超压条件下也不会发生爆管情况（图1.2所示为正在进行高压试验的镍基高温合金管）。 ·注意：对于使用易燃、有毒或腐蚀性气体，建议先联系我们，了解前提条件和预防措施； ·注意：气瓶上必须安装减压阀来调节气压（图3） ·注意：建议使用扭矩扳手，避免法兰螺钉拧的过紧（图4）； ·警告：为了防止样品污染炉管，保证炉管使用寿命，不要让样品直接接触炉管，请使用石英或氧化铝坩埚，盛放样品后再放入炉管中（图5.6）
图1 图2 图3
图4 图5 图6 |

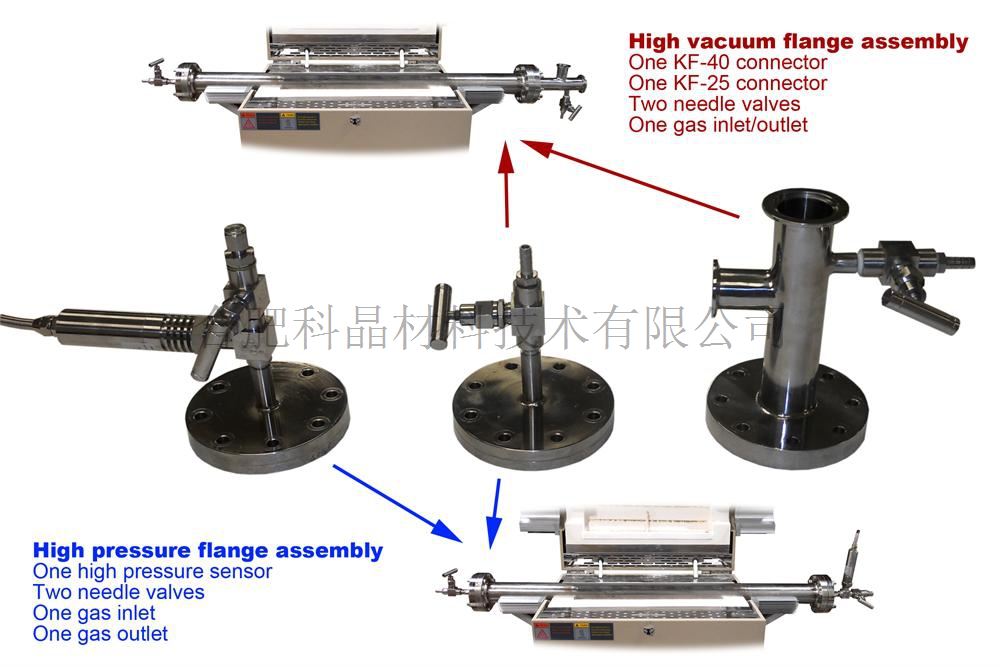

应用技术提示 | · 可通入氧气和惰性气体，如N2、Ar和He。 · 必须在气瓶上安装减压阀，以确保安全运行。 · 此设备必须自配台虎钳等设备以便用于拆装炉管。 · 本公司的高温高压炉管都是采用镍基高温合金钢制作，不仅可耐温1100℃，而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时（超过合金管的长期强度），合金管会发生蠕变，而不是脆性破坏，然后炉管上会慢慢出现一裂缝将气体放出。这就意味着，即使在高温环境下炉管内部压力过大，也不会产生爆炸现象，而是先鼓起一个包，再产生裂缝，将气体泻出。所以用本公司高温高压炉进行高温高压实验，是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样： · 请仔细阅读说明书，了解炉管材料的强度，实验中随着温度升高，管内压力增大，可能会超过最大压力值，所以你需要在加热前计算升温过程中压力的变化，并为升温过程中设定一个安全的上限压力值。 |
注意事项 | · 操作前请在数字压力显示器中设置压力报警点。 · 设备运行中法兰、炉体表面温度很高，请注意不要随意触摸，防止烫伤。 · 严禁使用使用易燃、有毒或腐蚀性气体。如果您对需要使用的气体有疑问，请务必联系科晶工程师，以便了解所有的先决条件和预防措施。 · 切勿将样品直接放入炉管内，可在本公司选购小型坩埚或隔离箔来盛放样品，避免样品与管合金发生反应。 · 实验时请用石英或氧化铝舟来盛放样品，切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内，这样将会使高温高压管使用寿命将大大降低。 · 为了避免样品污染，最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结。 · 不要过度拧紧法兰螺丝，因为这可能会对法兰或螺丝造成永久性损坏。请参阅有关安装CF法兰螺栓的适当扭矩的说明。我们建议您使用扭矩扳手来拧紧与法兰的螺丝。 ·使用寿命取决于最高工作温度和所用样品。 高压容器是易损件，一旦发现变形，请订购更换。 |

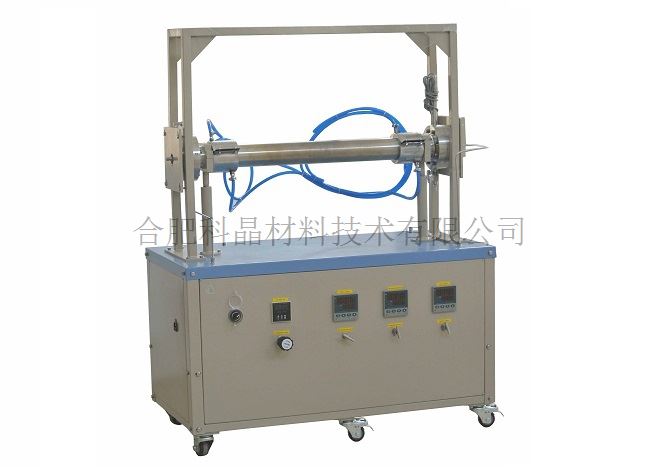

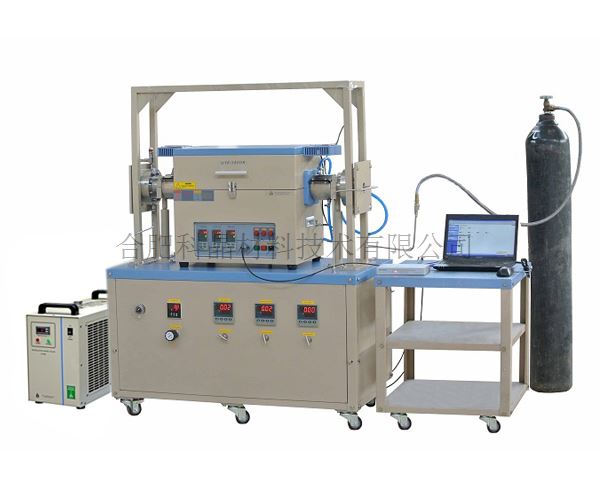

气体控制柜及安全框架 | · 可另购气体控制柜，可使炉管内的气压在升降温过程中保持恒定，特别是对于氧化物的处理，可使炉管内的氧分压保持恒定。 · 系统带有三个压力传感器和相对应的三个压力检测仪表，能分别检测进管处的压力，管内压力以及出管处的压力。 · 气路部分带有质子流量控制器及相对应的流量显示仪，通过调节出气流量使管内压力维持在一个定值。 · 可另安全框架，将炉管法兰放置于其中，以保障其安全性。
|

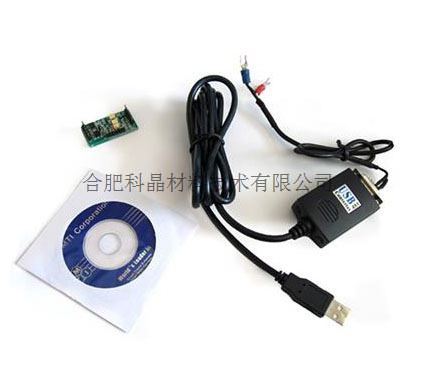

PC控制(选配） | · 请在购买炉子前，准备一台电脑。 · 可选购MTS-02 控制软件，可在电脑上显示和设定压力和温度程序，以达到远程控制。 · 购买带有PC控制的加热炉，如有疑问请联系我们的销售人员。
|

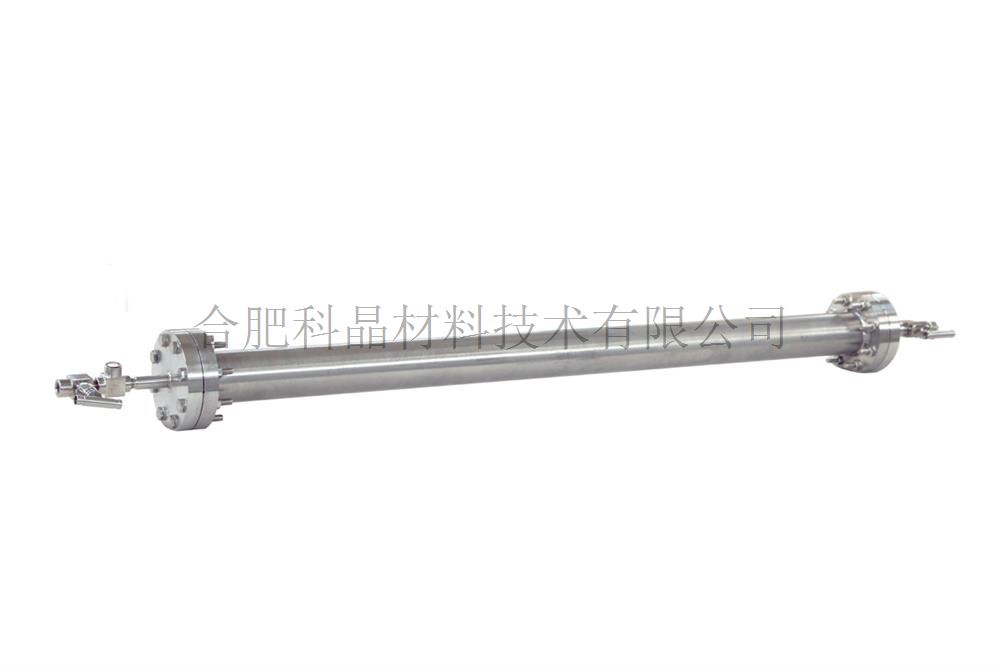

高温高压管 | · 特殊镍基合金管 · 尺寸：OD 85 x ID 50 x Length 1000 (mm) 注意： · 请勿将样品直接放入炉管内，可在本公司选购坩埚或隔离箔来盛放样品，避免样品与管合金发生反应。 · 高温高压管属于耗材，不在质保范围内。
|

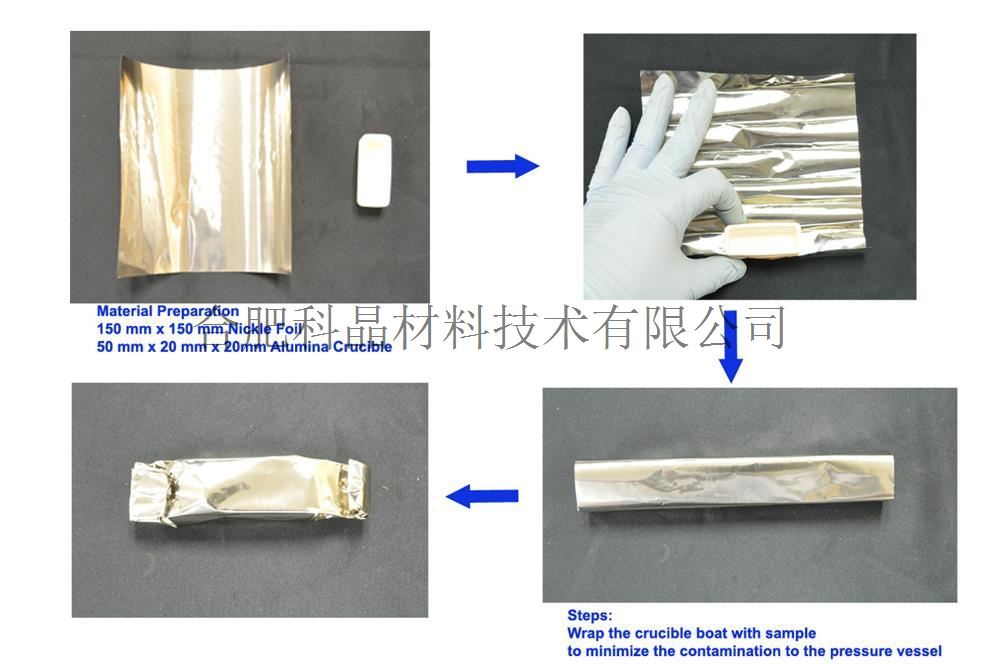

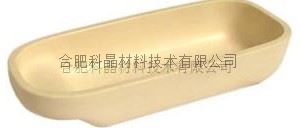

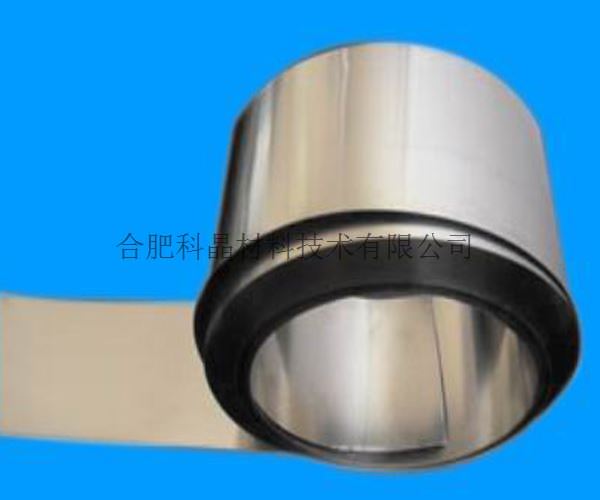

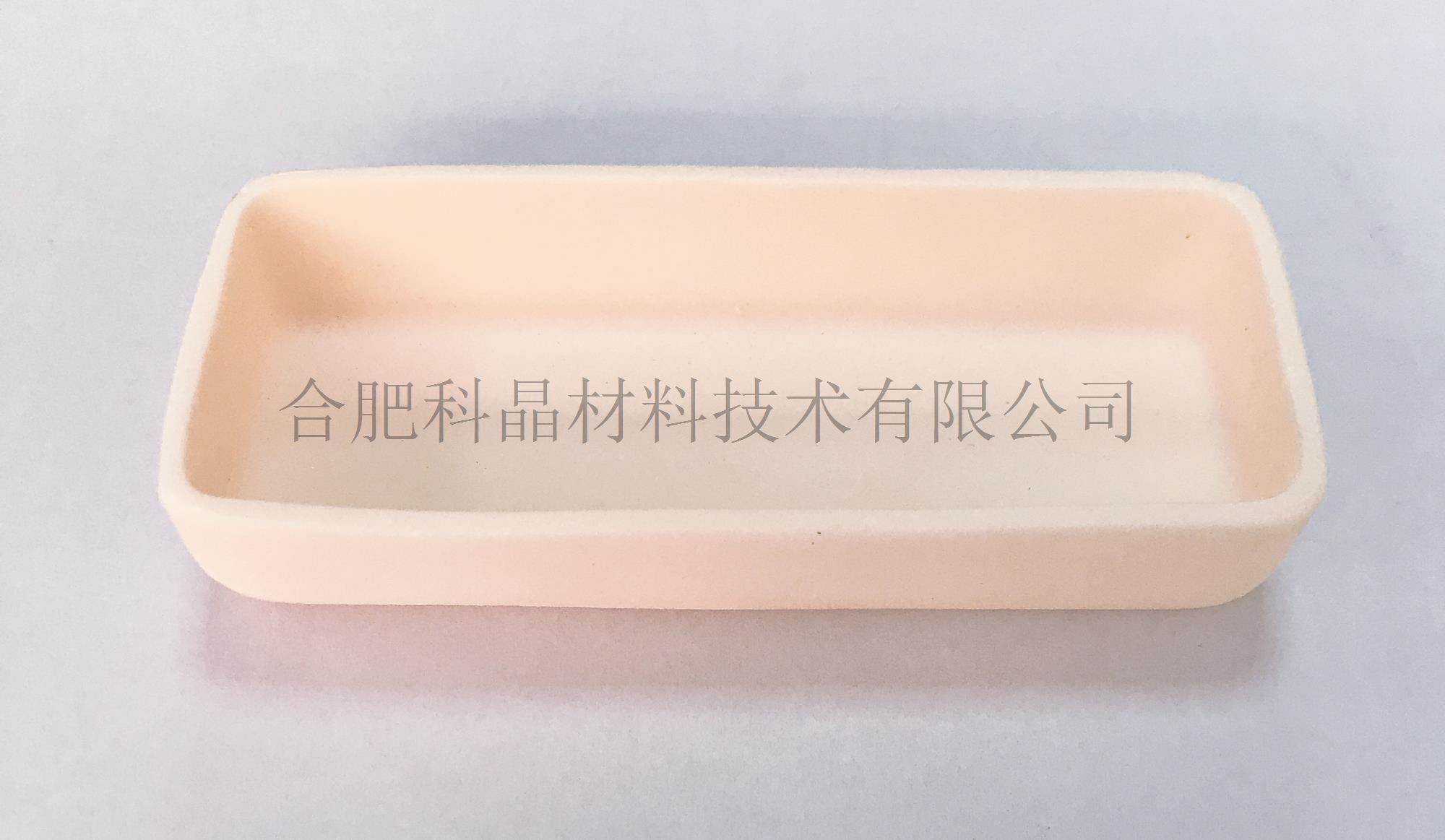

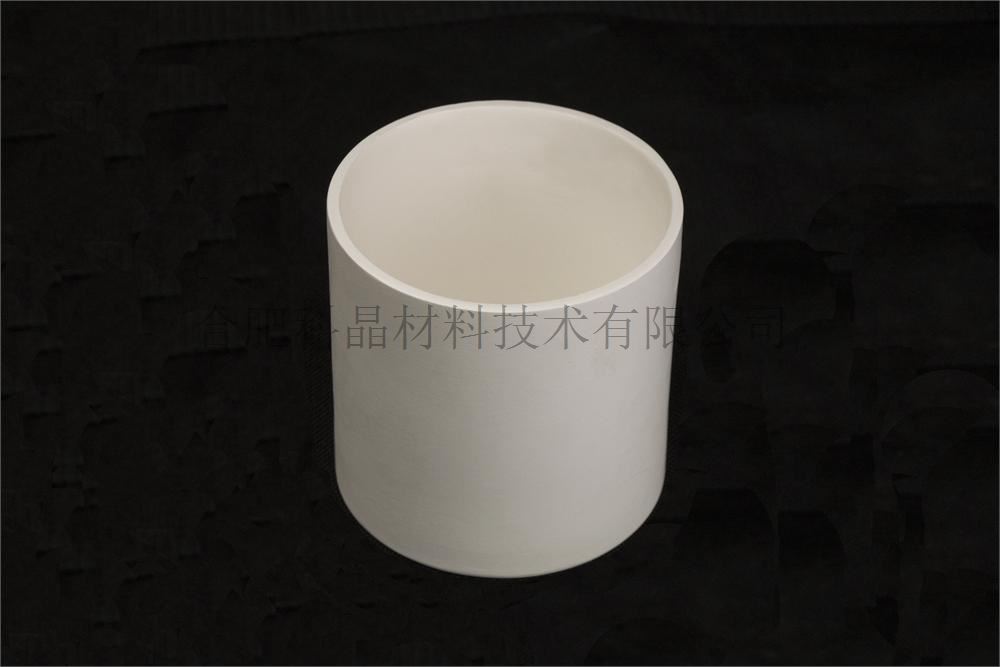

坩埚 | · 实验时请选用匹配的坩埚（具体型号请咨询销售）来盛放样品，切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内，这样将会使高温高压管的使用寿命将大大降低。 · 为了避免样品污染，最好是用金箔或镍箔将样品包住后放入坩埚中，再放入炉管中进行烧结
|

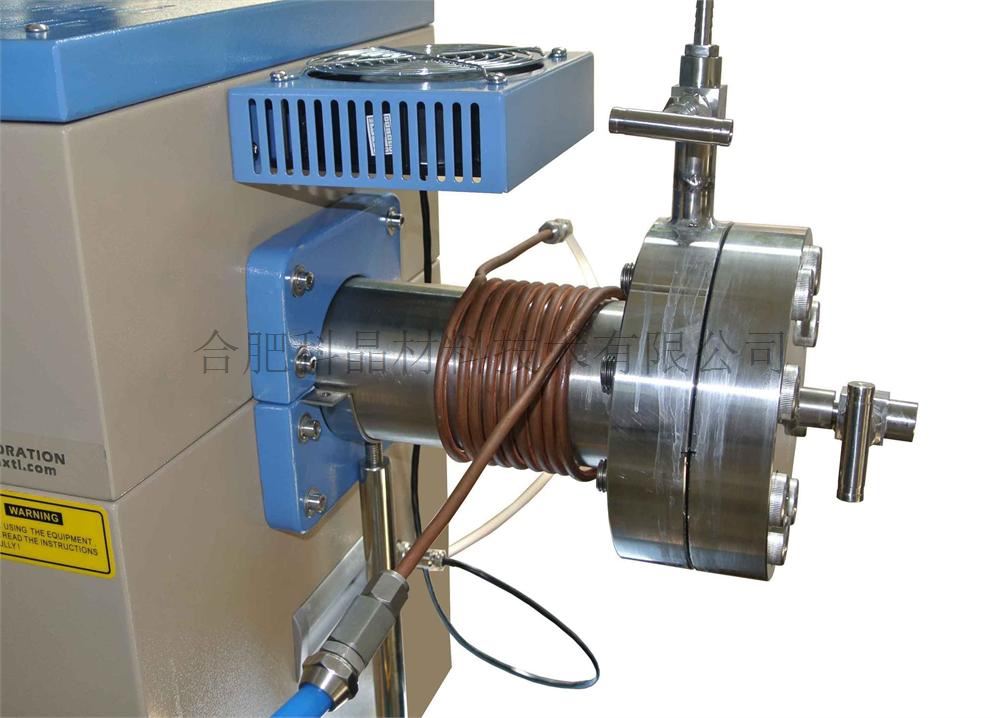

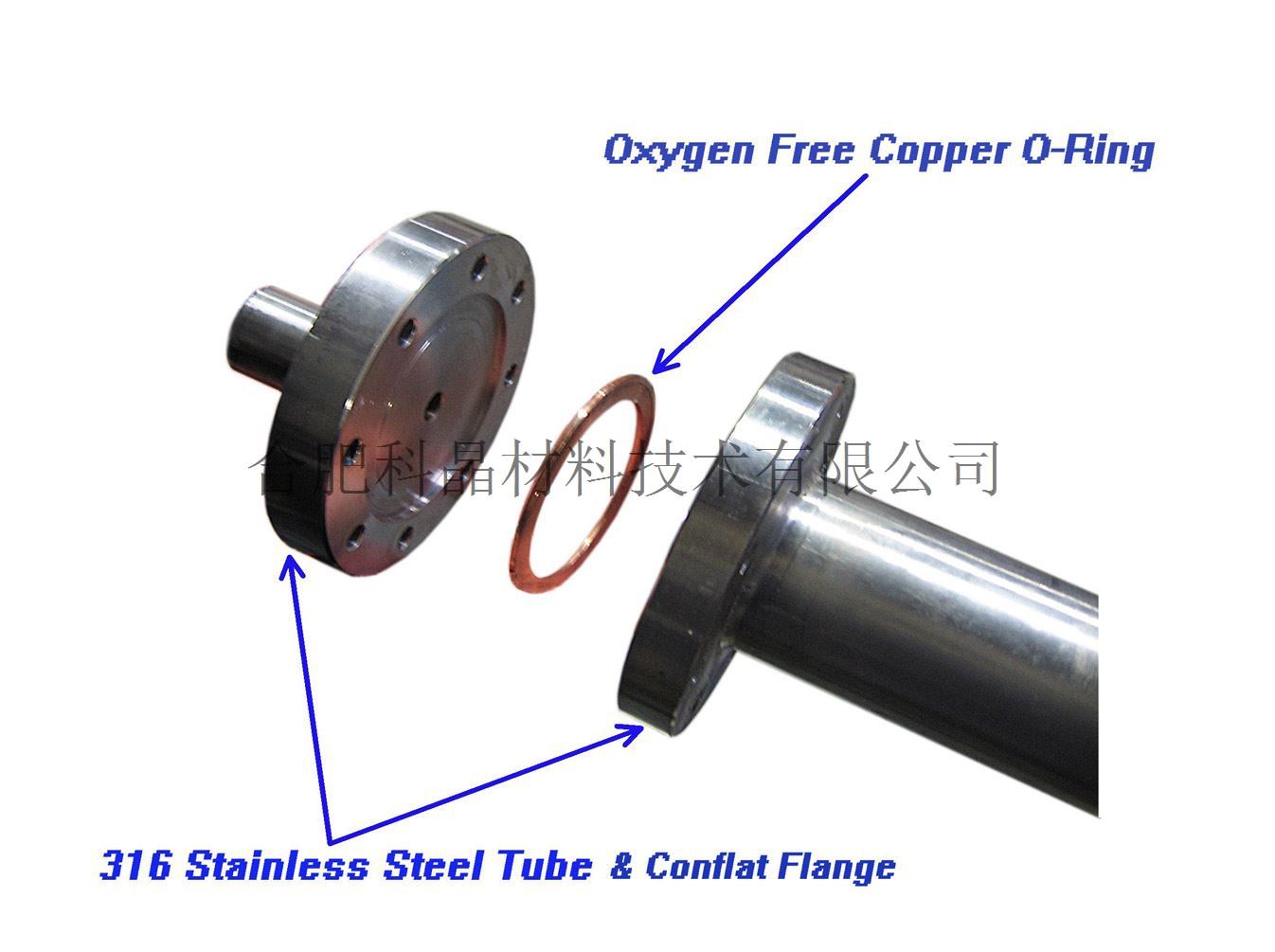

法兰的密封 | · CF法兰结构图如下

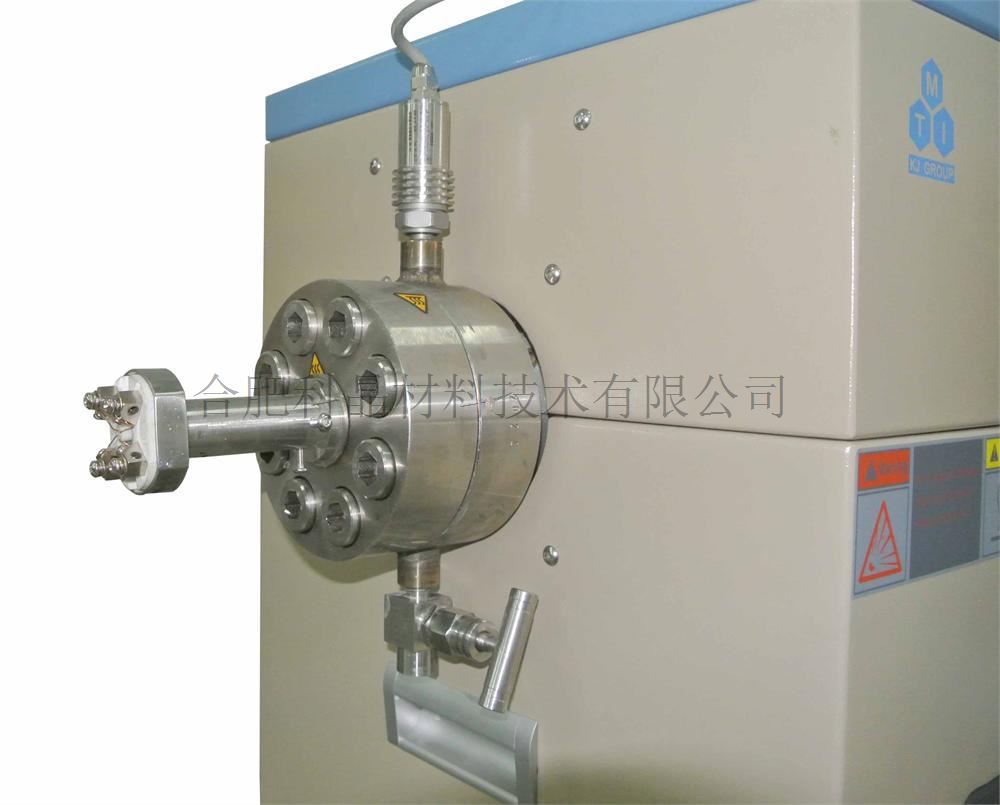

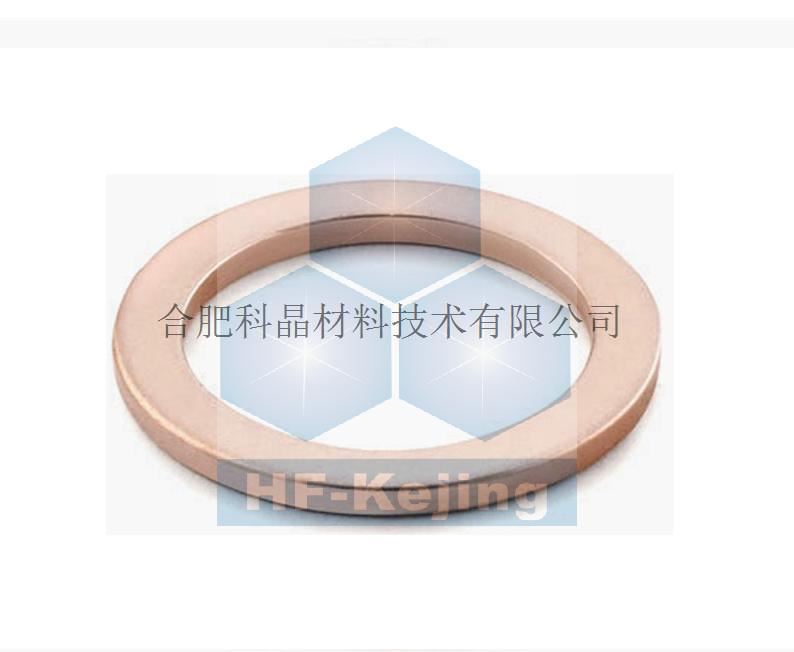

· 1/4NPS内螺纹接口安装在炉管法兰上，并在法兰两端各安装一个高压阀门。 · 法兰采用无氧铜铜密封圈密封，你可以点击下图来订购额外的铜垫片。

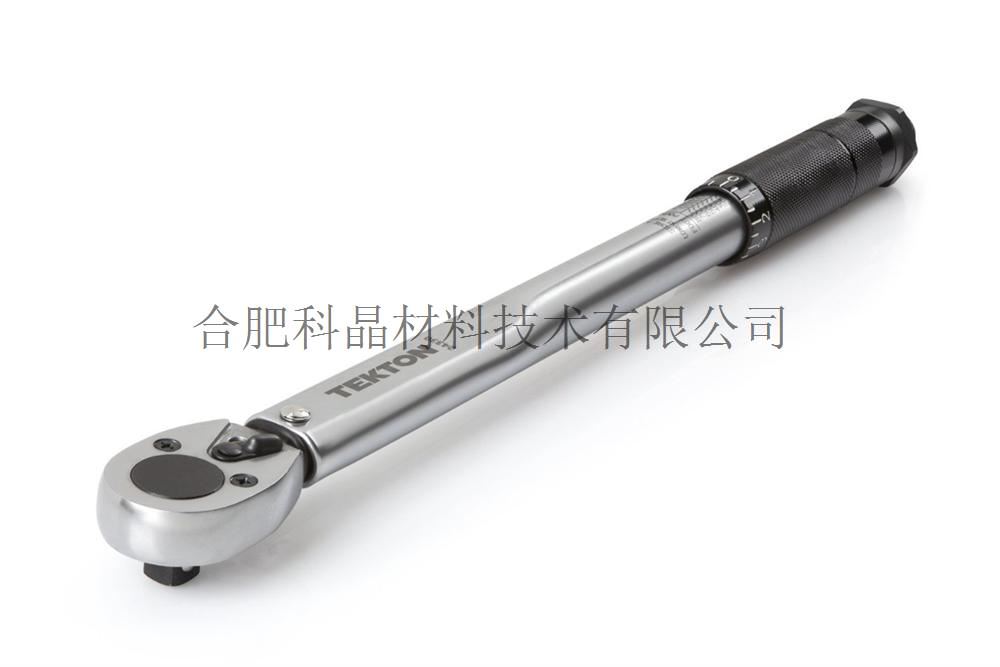

· 可在本公司选购扭矩扳手，以避免过度紧固法兰。
|

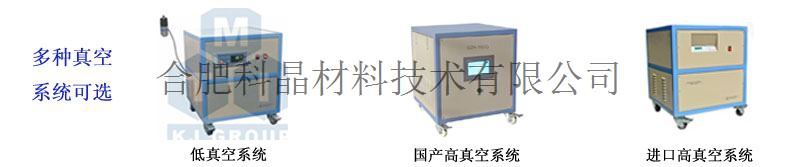

真空泵组 | 此设备也可以进行抽真空，配合本公司生产的真空泵组， · 1E-2 torr （用机械泵） · 5E-6 torr （用分子泵）
|

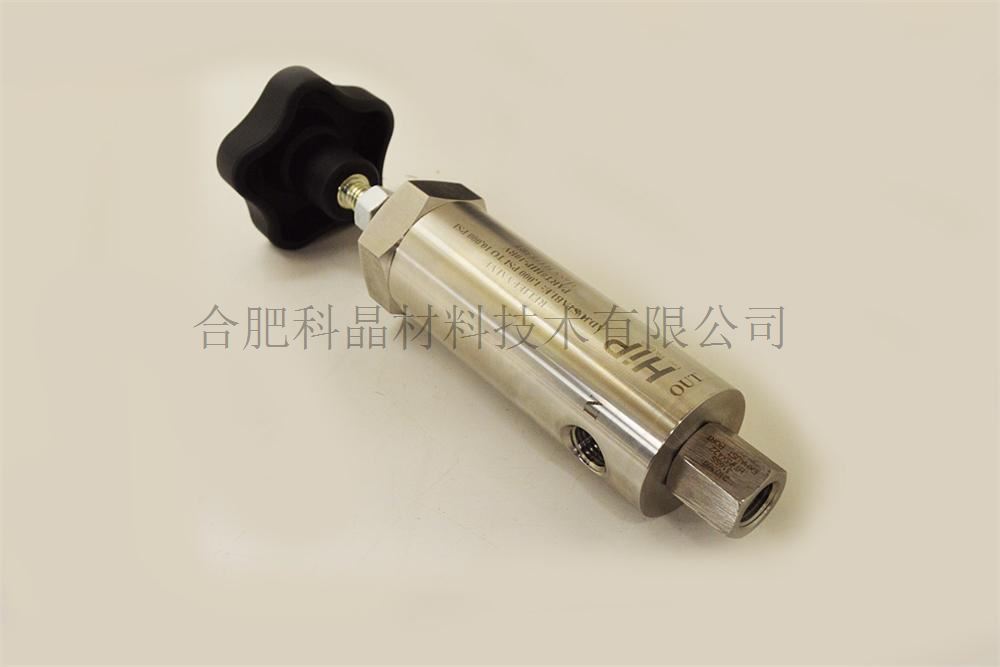

可选配件 | · 可选:可调高压安全阀1000 - 10000 PSI (7 - 70 Mpa)，点击下方的图片

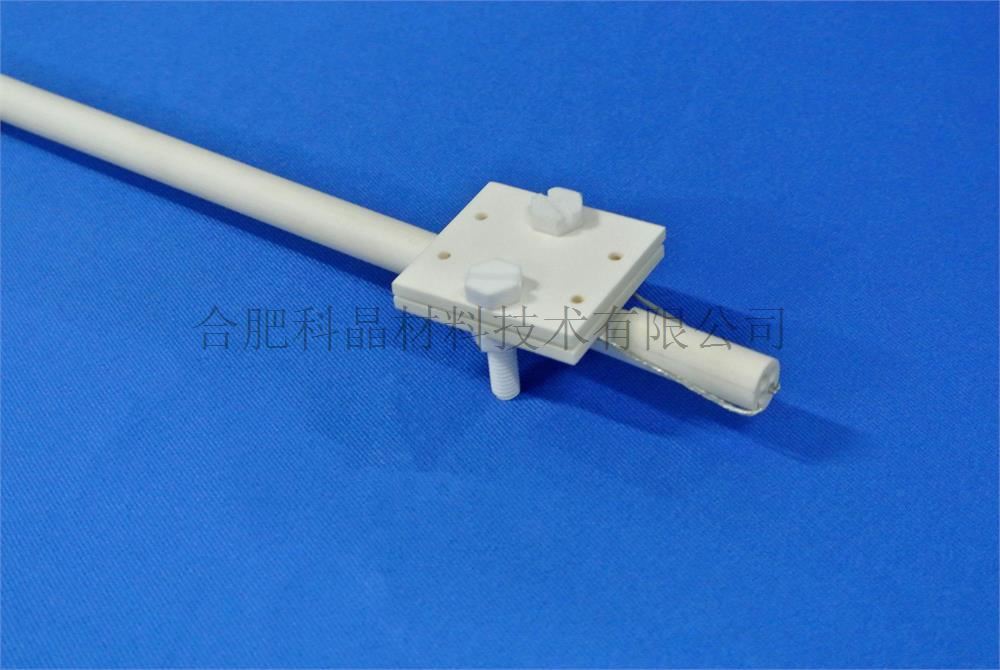

· 可选:氧化铝测试夹具和高压引线 · 可以引入四根铂丝（直径为0.35mm）通过法兰伸入到炉管内，这样以来可以测量材料在高温高压环境下的一些电性能。（铂的熔点：1772℃） · 为了测量热电陶瓷在高压和温度条件下的电性能，请用额外订购氧化铝测试夹具和高压引线(10Mpa Max)。 · 可以在法兰上安装一个10mm蓝宝石窗口，可用做拉曼检测(点击下图)

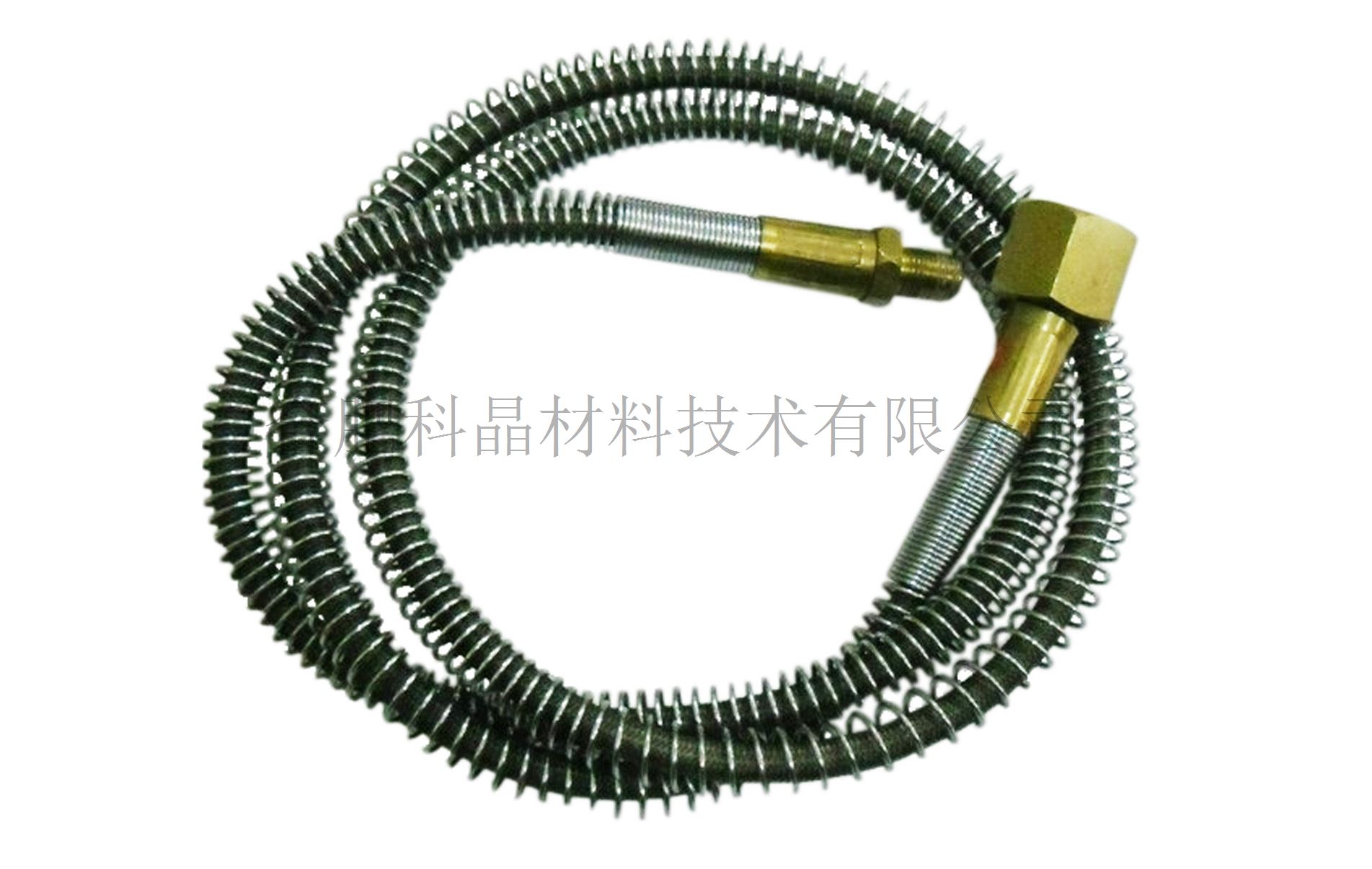

· 如想在此设备中通入气体，必须选择此高压软管与之连用，见下图
|
![23453[1].png](/UserFiles/upload/image/20220325/6378381198337654787555509.png "23453[1].png")
