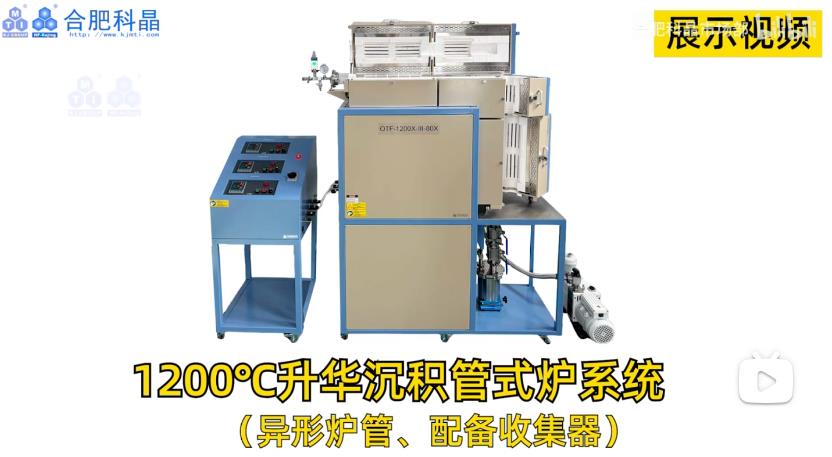

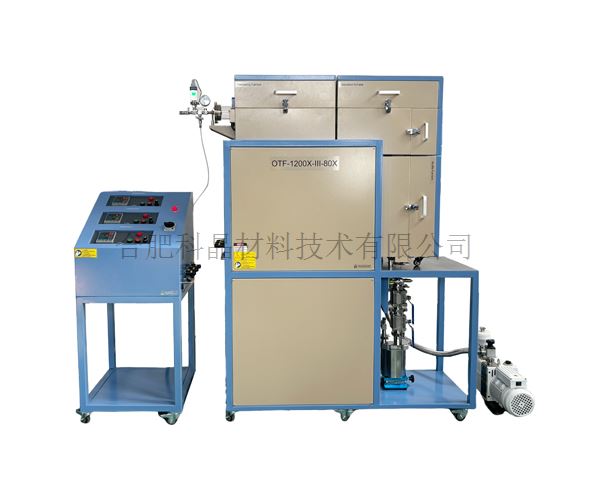

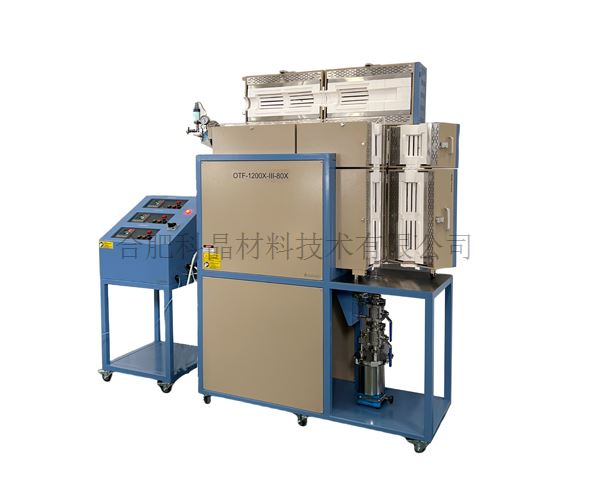

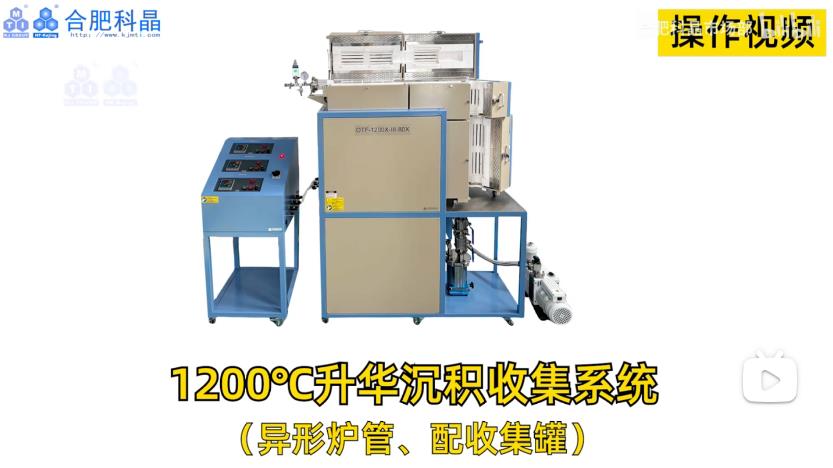

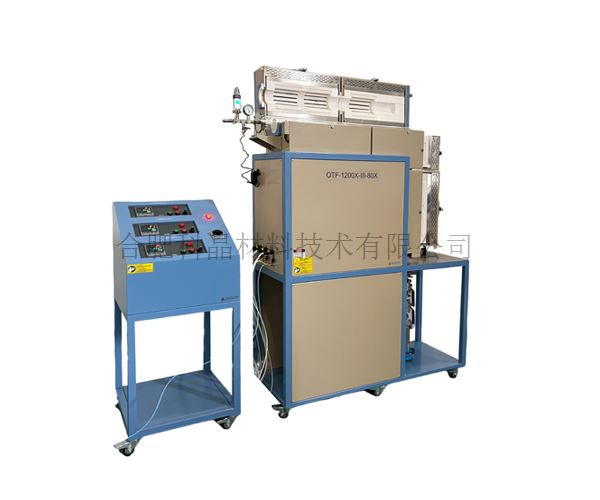

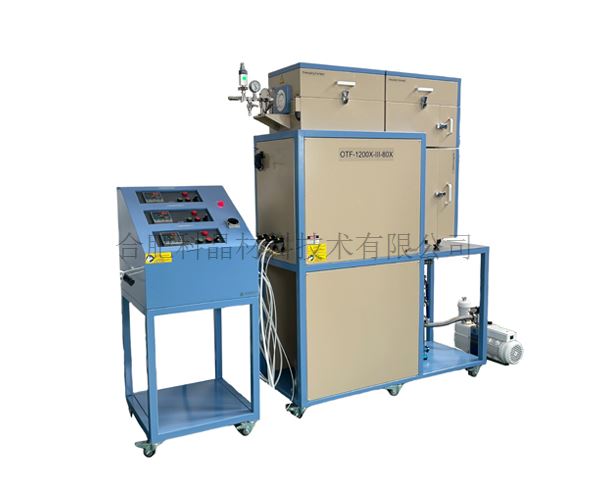

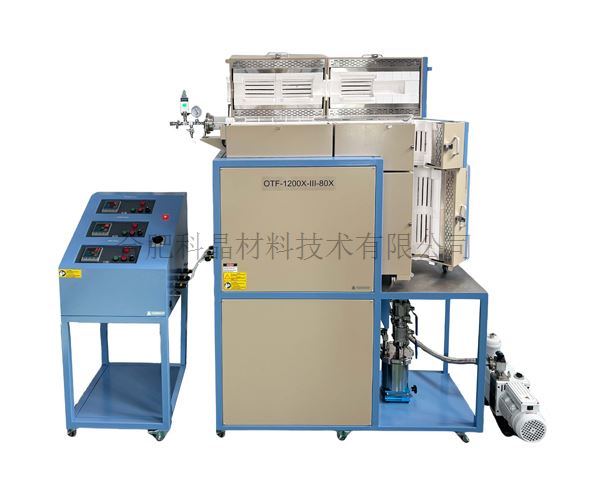

| 设备名称型号 | · 1200℃升华沉积收集系统 OTF-1200X-III-80 |
| 电源＆功率 | · AC 220V 50/60HZ · 9.5KW |

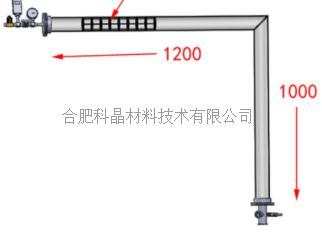

| 炉管与进气管 | · 设备标配一根异形的石英管，在长度1200mm处垂直向下 · 石英管尺寸：外径80*壁厚3*长1200/1000mm

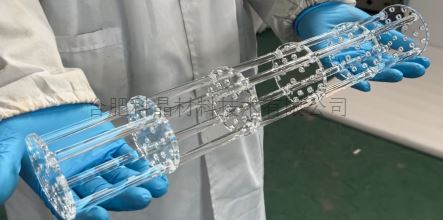

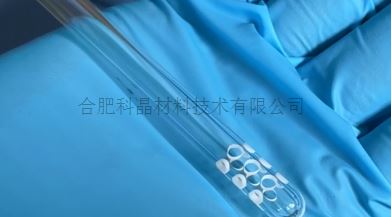

· 法兰的进气口内部安装了一个单端开口，石英材质的进气管，尺寸：外径8*壁厚1.5*长180mm。进气管末端有一些通孔，使气体能分散喷出 · 在气体预热炉炉膛内安装了一个多孔石英挡板，有六层，每层间隔80mm，总尺寸：φ70*404mm。多孔石英挡板能减缓气体在炉管内的流动，使气体能充分加热
|
| 气体预热炉参数 | · 电源：AC 220V 50/60HZ · 最高加热温度：1100℃（＜30min） · 长期使用温度：1000℃ · 加热区长度：400mm · 推荐升温速率：≤10℃/min · 加热元件：电阻丝 · 热电偶：K型 |
| 气体保温炉参数 | · 此保温炉用于气体保温和炉管转折处保温气体，为分瓣式，设备左侧与下部带有圆形弧口，将炉管包裹。分为两段，一段直管子，加热区长度400mm · 电源：AC 220V 50HZ · 最高加热温度：1200℃（＜30min） · 长期使用温度：1100℃ · 加热区尺寸：直管部分长度400mm，转折处长度：200*200*200mm · 推荐升温速率：≤10℃/min · 加热元件：电阻丝 · 热电偶：K型 |
| 立式管式炉参数 | · 电源：AC 220V 50HZ · 最高温度：1200℃（＜1h） · 连续工作温度：1100℃ · 推荐升温速率：≤10℃/min · 热电偶：K型 · 加热元件：电阻丝 · 加热区长度：400mm |

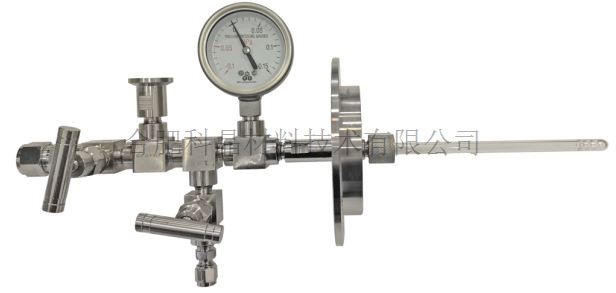

| 不锈钢密封系统 | · 一对316L材质的不锈钢密封法兰安装在炉管两端 · 左端法兰上有两个316L材质的进气口，一个为工作气体进气，一个为惰性气体进气口，两个进气口分别通过一个不锈钢针阀手动控制进气的通断；安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力，一个KF16接口上安装了一个数显防腐真空计 · 下法兰上含有一个316L材质的出气口，通过一个316L材质的隔膜阀控制出气的通断；安装了一个安全泄压阀，当炉管内气压达到上限压力时，安全阀自动打开排气；一个KF25接口为抽真空接口，通过波纹管与真空系统连接，（出气口、排气口需安装尾气处理装置，处理装置客户自备）；一个KF50接口与收料罐组件上的球阀连接
|

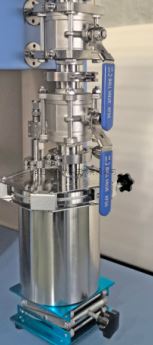

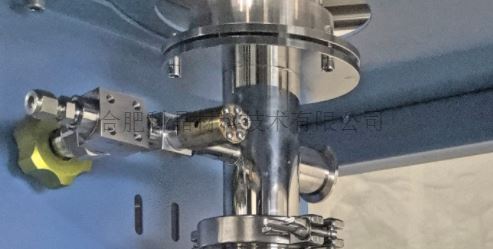

| 收集罐组件 | · 立式炉底部法兰采用快速连接的方式安装了两个球阀，两个球阀底部与收集罐连接；球阀与收集罐均为316L材质 · 收集罐尺寸约：φ166*290mm（高） · 收料罐上盖另有一个KF接口，可用于连接其他检测设备 · 一个可伸缩的升降平台放置在收料罐底部，可调节收料罐与炉管法兰的间距
|

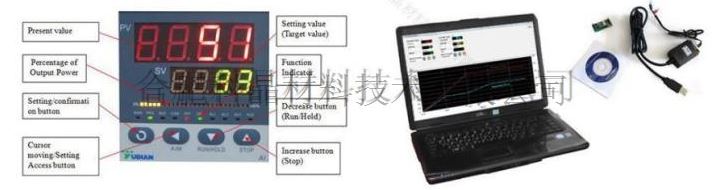

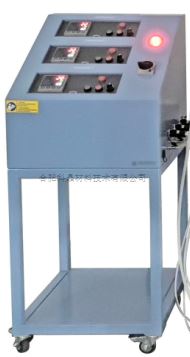

| 温控系统 | · 预热炉、保温炉与立式高温炉都包含一款858P型温度控制器；分别独立控温，控制系统集中在控制柜上，控制柜与设备为分体式，通过信号线连接，能远距离控制设备 · 智能化50段可编程控制 · 内置过热保护和热电偶故障报警 · 控温精度：±1℃ · 默认DB9 PC通信连接端口 · 通过MET认证 · 可选购电脑温度控制软件(用于858P系列控制器)用于控制升温曲线和导出数据
|

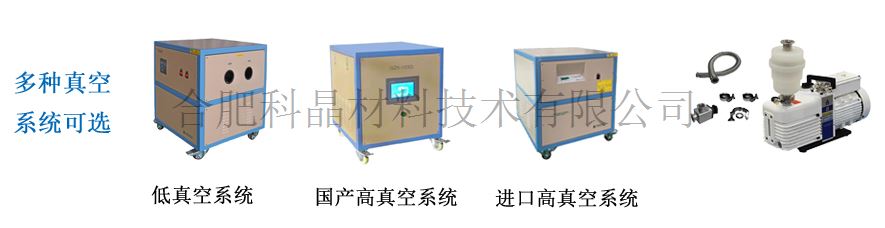

| 真空系统（选配） | · 型号：VRD-8 · 抽气速率：2.2 L/S · 电机功率：370 W · 极限压强：5×10-1Pa（不带负载） · 为了得到更高的真空度，可以选购我公司的其他高真空系统
|

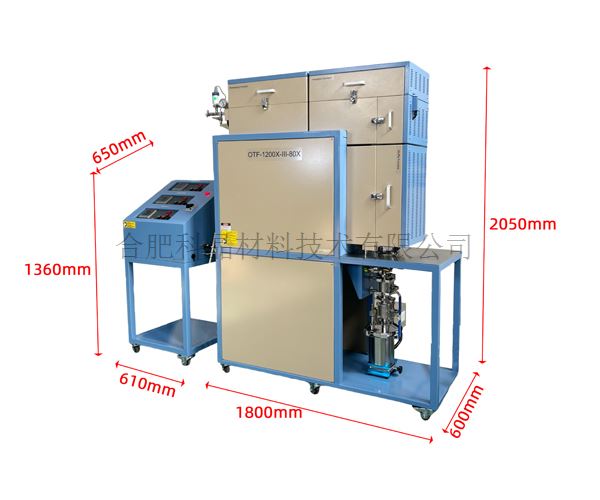

| 设备外形尺寸 | · 1200℃升华沉积系统：1800*600*2050 mm（长*宽*高） · 控制柜：610*650*1360 mm（长*宽*高）
|
| 重量 | ·约345KG |
| 质保 | · 一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、石英管、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
注意事项 | · 炉管内气压不可高于0.02MPa（相对气压）； · 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |
