| 产品特点 | · 独特的真空吸铸功能，可铸造直径6mm的金属棒 · 设计每个工位熔炼样品＜10g(Fe密度计），最高温度3000℃ · 水冷不锈钢腔体，电极枪，水冷铜坩埚（可熔炼多组样品，相互不污染） · 电弧枪和手动调节角度和高度 · 设备上安装有一机械操作杆，可在不破坏真空或气氛环境下翻转样品，使样品熔炼更加充分。 · 一个带有虑光镜的观察窗口，用于观察熔炼过程

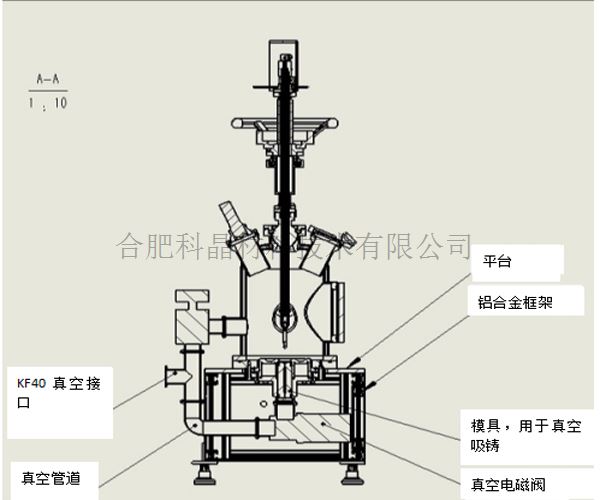

铸造模块 前门 观察窗 照明口 样品翻转杆 |

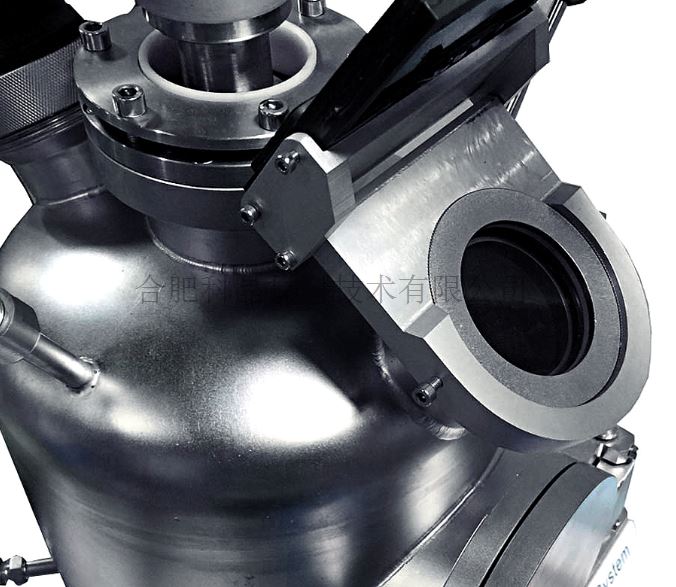

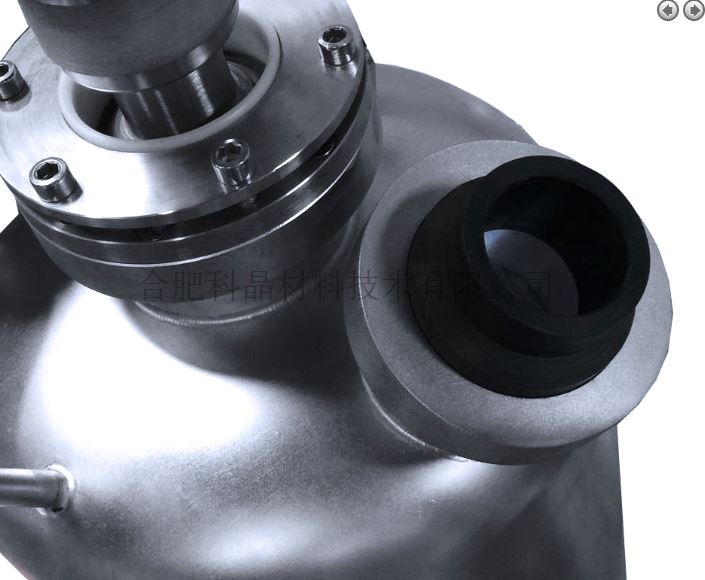

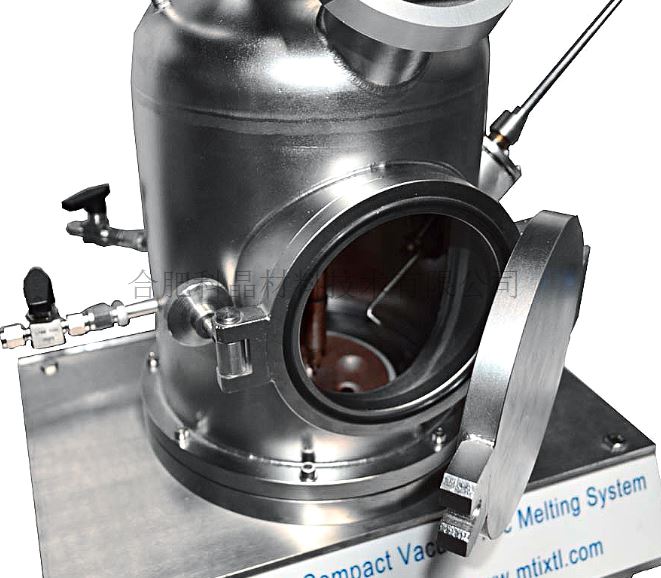

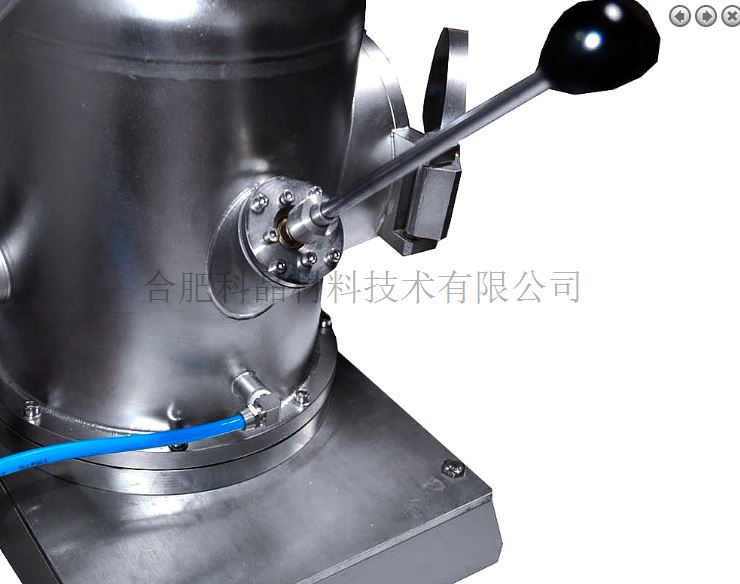

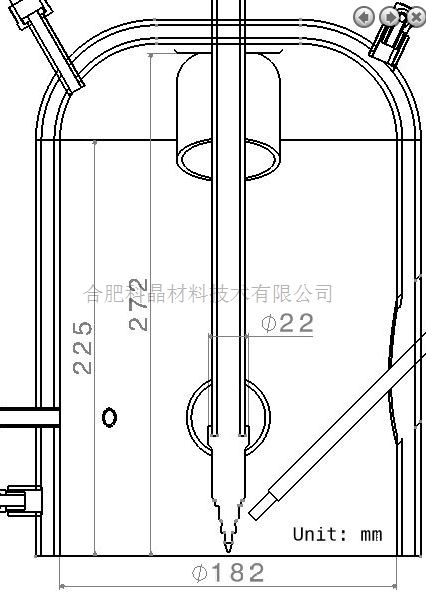

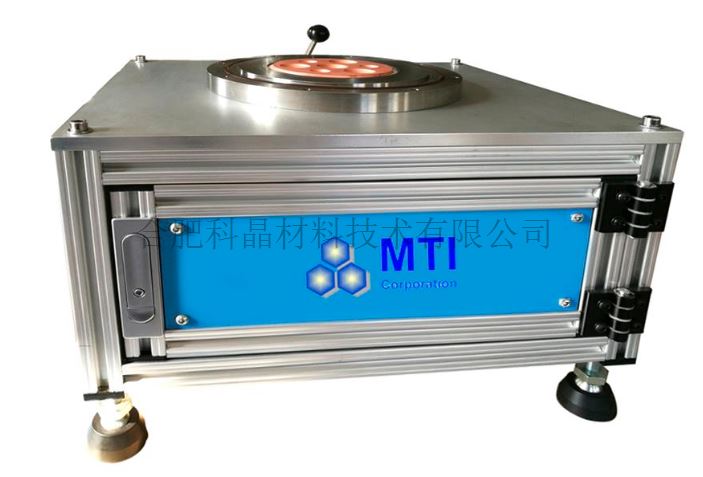

| 真空腔体 | · 不锈钢水冷真空腔体，尺寸Φ182mm×225H · 一个前开门，尺寸为Φ120mm,便于放样和取样 · 一个倾斜的观察窗口，便于观察熔炼过程 · 设备上安装有一机械操作杆，可在不破坏真空或气氛环境下翻转样品，使样品熔炼更加充分。 · 腔体材质：304不锈钢
|

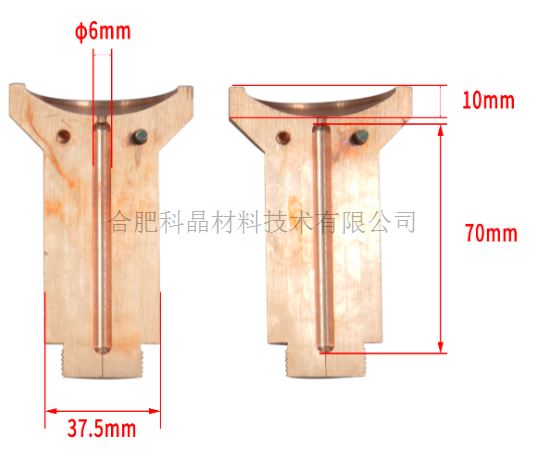

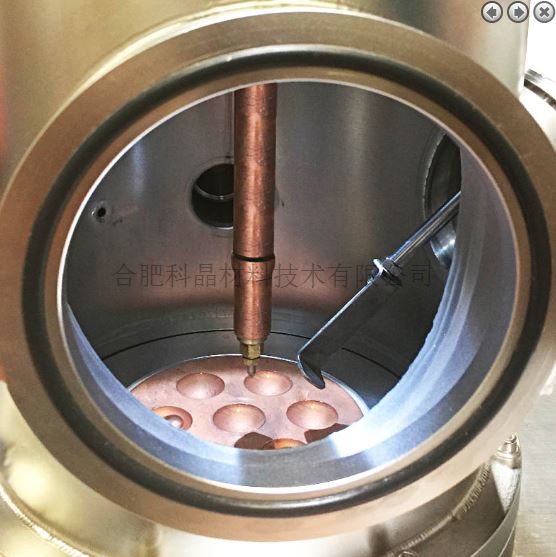

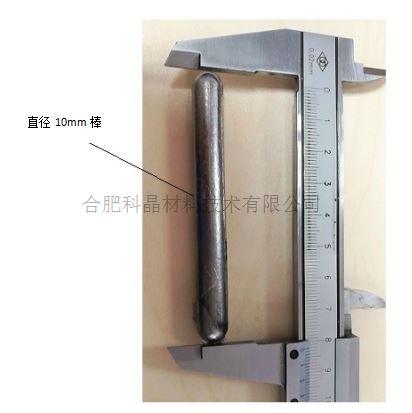

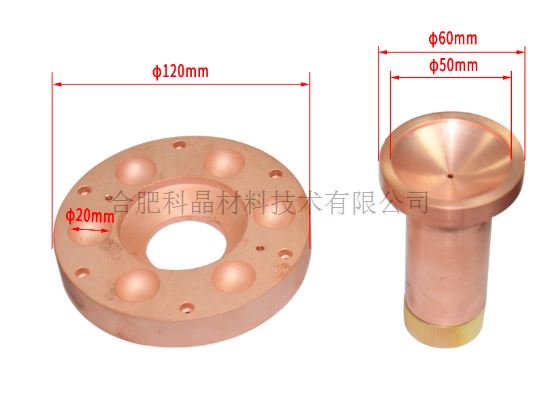

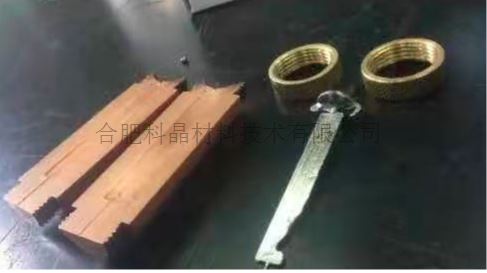

| 真空铸造&铜坩埚 | · 真空吸铸：直径6mm,圆棒，最大量30g(可定制吸铸模具：直径3-8mm圆棒，或厚度1-3mm片状），如图1 Φ3×70mm棒材和图3 厚度1mm片材 · 真空吸铸过程：熔炼样品被快速抽到一个铜模中，样品快速进入铜模，快速冷却凝固，可减少样品缩孔缺陷 · 设备中安装一个真空电磁阀，用于吸铸操作 · 水冷铜坩埚有7个熔炼工位 · 中心工位（直径50mm×深度10mm） · 其他6个工位（直径20mm×深度8mm），每个工位最大熔炼量10g
图1 图2 图3 |

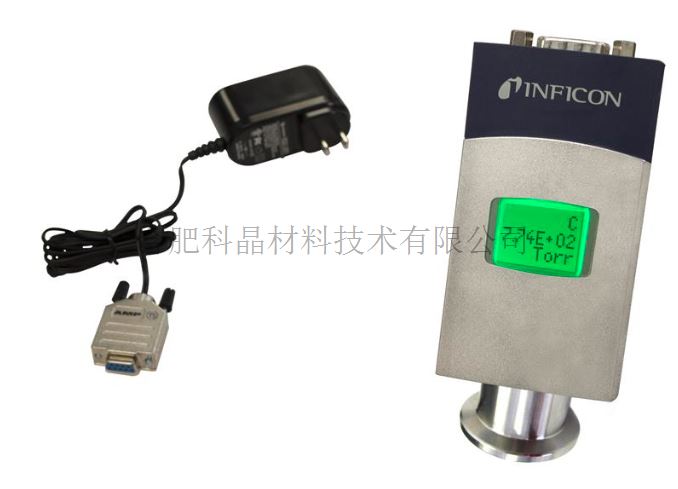

| 真空表 | · 设备上安装有一个机械式真空表（图1） · 可选购数显型防腐真空计（图2）
图1 图2 |
| 真空泵（可选） | ·真空度更加真空泵配置： 10-3Torr (采用机械泵） 10-5Torr（采用分子泵系统）

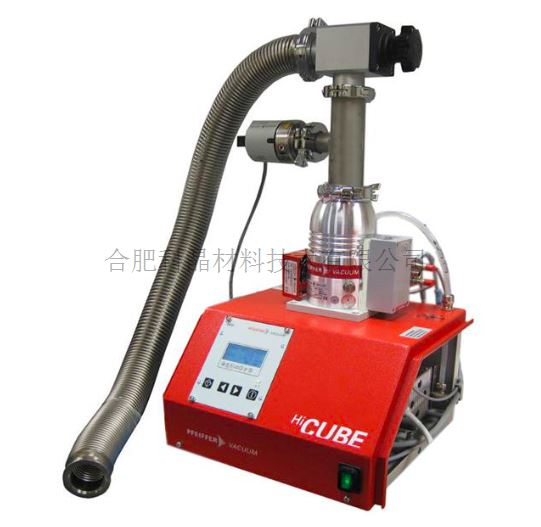

机械泵 分子泵系统 |

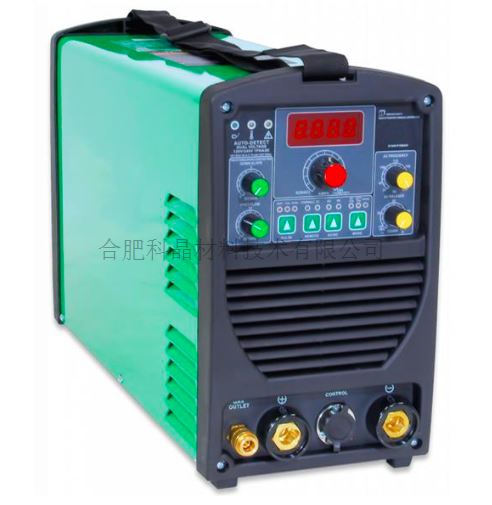

| 电源 | · 输入电压：380VAC，50/60Hz,12KW · 最大输入电流：40A · 输出：48VDC，最大输出电流250A · 带有脉冲输出功能，便于启动电弧
|

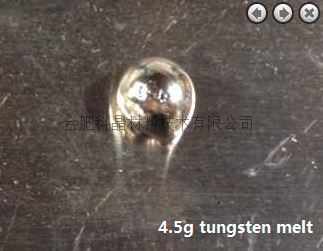

| 钨电极 | ·直径4mm钨电极，并且带有水冷却 ·钨电极角度可调，高度可调（最大30mm）,可多工位熔炼 ·熔炼样品＜10g,最高温度3000℃，可熔炼各种合金 图1 4.5g 钨样品 图2 10g 钨样品
图1 图2 |

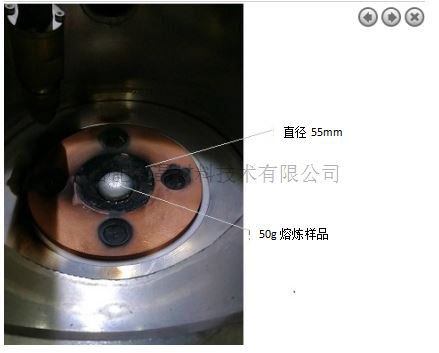

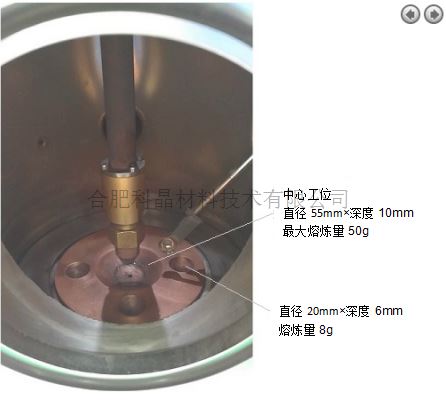

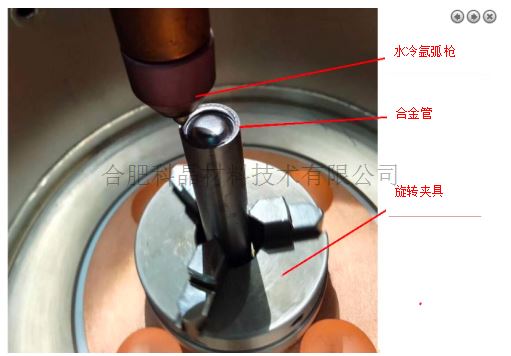

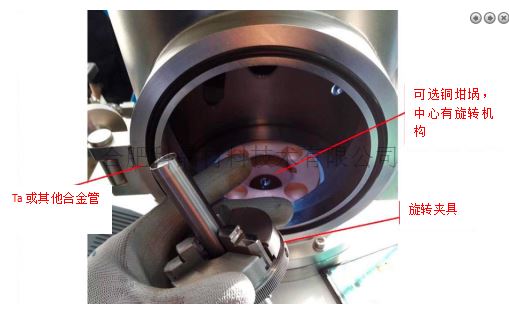

| 可选项（需额外费用） | ·坩埚： 大的水冷铜坩埚：直径55mm×深度10mm(图1-3），匹配300A电源，可熔炼50g样品（按Fe密度计） 可用于封装Ta或其他合金管，可选旋转夹具机构（图4-5）
图1 图2 图3 图4 图5

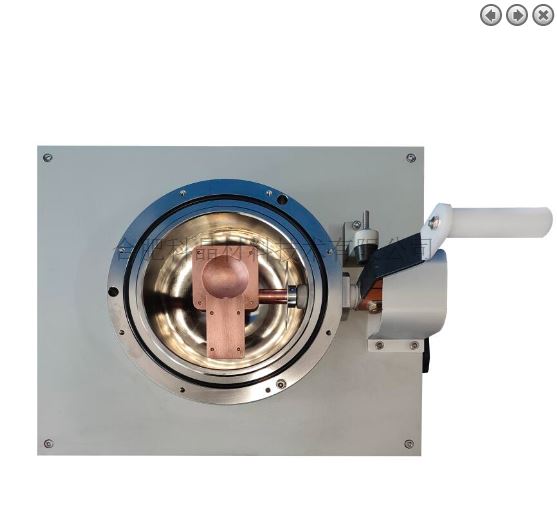

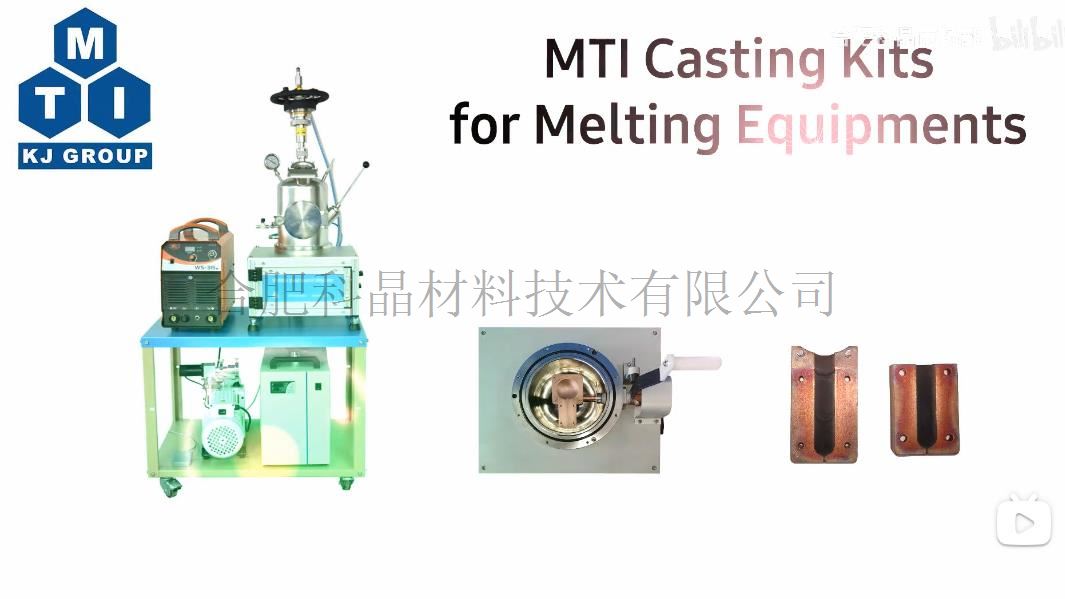

浇铸模具 电弧熔炼炉浇铸的视频
|
| 水冷机&气体 | · 需要循环水冷机（标配中不包含），对腔体，铜坩埚&模具，和电极水冷 · 可在本本公司购买循环水冷机KJ-5000 · 水冷管尺寸：外径12mm×内径8mm · 熔炼样品需要高纯氩气（纯度≧5N）（设备中不包含） · 熔炼时可能需要5% H2 + 95% Ar防止样品氧化
|
| 设备尺寸 | ·主机：540 mm W × 540 mm D × 920 mm H ·电源：320 mm L x 185 mm W x 485 mm H |
| 重量 | ·50kg |
| 质保 | ·一年质保期，终身维护 |

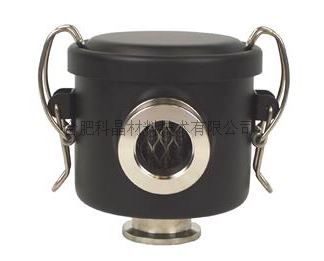

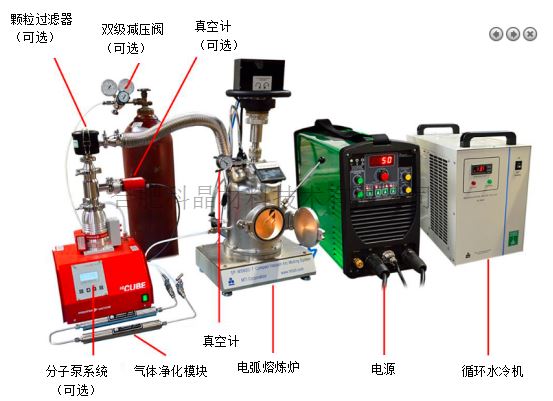

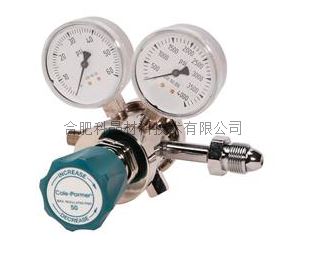

| 应用&注意事项 | · 熔炼样品需要采用高纯氩气≥5N · 气瓶上需要安装双级减压阀（图1） · 为避免熔炼时颗粒进入真空泵，损坏真空泵，可在真空泵前安装颗粒过滤器（对于分子泵系统最高真空度10-4Torr）(图2） · 熔炼样品时必须佩戴防护眼镜 · 熔炼样品腔体的内气压：低于正压0.01MPa,高于负压0.09MPa.不可在高真空或高正压环境下操作。 · 熔炼过程中，钨电极不可接触样品和铜坩埚！样品熔炼过程中，不可操作样品翻转杆。 · 可选：可用石英罩隔开各个工位的样品，防止不同工位的样品相互污染（图3）
图1 图2 图3 |
