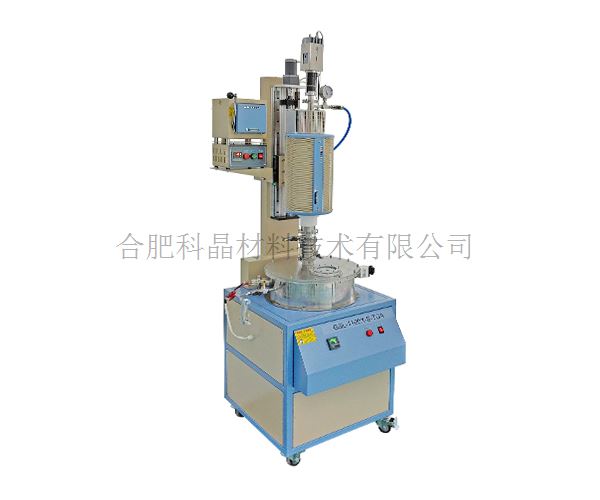

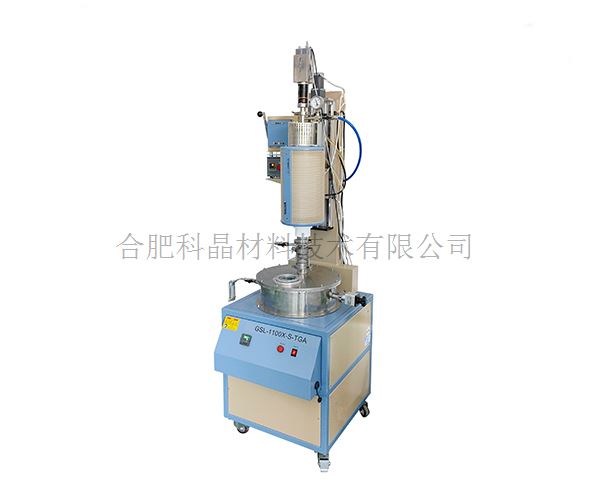

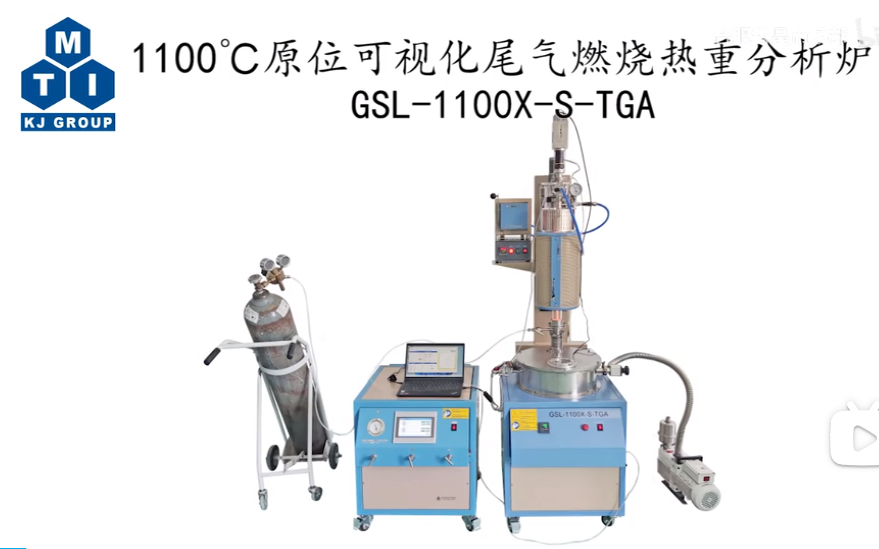

1100℃原位可视化尾气燃烧热重分析炉
- 关键字:
- 尾气处理
- 型号:
- GSL-1100X-S-TGA
- 产品概述:
- 热重分析法(TG, TGA)是在升温、恒温或降温过程中,观察样品的质量随温度或时间的变化。此款热重分析炉广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
免责声明:
本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。
如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
立式炉-加热部分
|
工作电压&功率 | · 单相, 220V AC,50 Hz · 最大功率:1.5 KW | 工作温度 | · 长期工作温度:1000℃ · 最高工作温度:1100℃(<30min) · 实验得出超过1000度时温度对电子天平本身的影响较大,故称重时推荐使用温度:≤1000度 | 升温速率 | · 推荐升温速率:≤10℃/min · 为减少升温气流对电子天平的干扰:设备启动称重功能时推荐升温速率0-200度≤3度/min,200-1000度≤5度/min | 加热元件 | 电阻丝 | 加热区 | 加热区长度:300mm | 控温系统

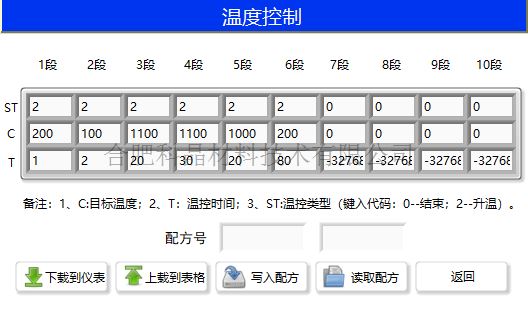

| · 采用欧陆仪表进行控温 · 上位机中可设置10段升降温程序,并带有过热保护 · 控温精度为:±0.1 ºC · 热电偶:K型 · 可从上位机中读取或设置升温程序,并可保存升温程序的配方值 ![图片2.png 图片2.png](/UserFiles/upload/image/20230815/6382771761028734483674205.png)

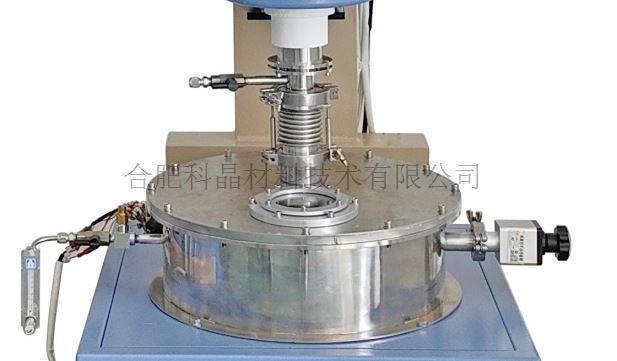

| 炉管&法兰 | 石英管尺寸:φ50mm x 600mm L,炉管上端露出炉体部分安装有不锈钢防爆网,下端露出炉体部分安装了一个氧化铝隔热环 · 一对不锈钢密封法兰安装在炉管两端,采用硅胶O型圈密封 · 上部法兰安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力,一个φ12mm的快插接头作为出气口使用,出气口通过软管与尾气燃烧装置的上进气口相连,一个球阀控制气体的通断。含有两个水管接口与水冷设备相连。 · 下部法兰上的一个φ6.35的卡套接头为进气口(工作气),通过一个球阀控制进气的通断。 · 下部不锈钢腔室上的一个KF25接口上安装了陶封电极,一个KF25接口为抽真空接口与真空系统相连。一个φ6.35mm卡套接头作为进气口使用(保护气),一个球阀控制进气的通断,一个量程为50-500ml/min的浮子流量计安装在进气口上,用于调节进气量的大小。一个φ100mm石英观察窗口用于观察天平读数。安装了一个安全泄压阀,当压力超过0.02MPa时会自动打开泄压阀泄压,从而保证了系统的安全性。 · 注:抽真空和通气均会对天平数据有不同程度的影响,以具体的实验为准
| 电动升降滑台 ![图片4.png 图片4.png](/UserFiles/upload/image/20230815/6382771768269637526128513.png) | · 炉体可由上位机控制其自动上升或下降,方便放、取物料 · 滑台最大行程450mm。
|
|
尾气燃烧装置
|
· 用作易燃气体的尾气处理,配备有便携式气体探测器,随时监测各接口是否有漏气情况。 · 电源:AC220V/50HZ 1.2KW · 加热区尺寸:130长*100宽*100mm高 · 温度:最高使用温度:1100℃(≤30min) 工作温度:1000℃ · 升温速率:≤10℃/min · 加热元件:电阻丝 · 热电偶:K型 · PID智能控温仪 · 可设备30段温控程序 · 控温精度:±1℃ · 设备背面含有两个φ12mm的快插接头,为进气口,上进气口与热重分析炉的出气口相连,下进气口通入空气。
![图片7.png 图片7.png](/UserFiles/upload/image/20230815/6382771782915317088337662.png)
|
称重系统
|

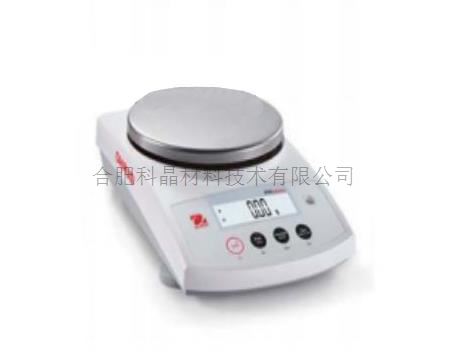

电子天平 ![图片8.png 图片8.png](/UserFiles/upload/image/20230815/6382771803859090045150329.png)
| · 量程:0-120g(可定做其他量程) · 最大可称量物料重量:10 g · 精度: 0.1mg (如果需要更高精度,请联系销售进行定制) | 称料坩埚

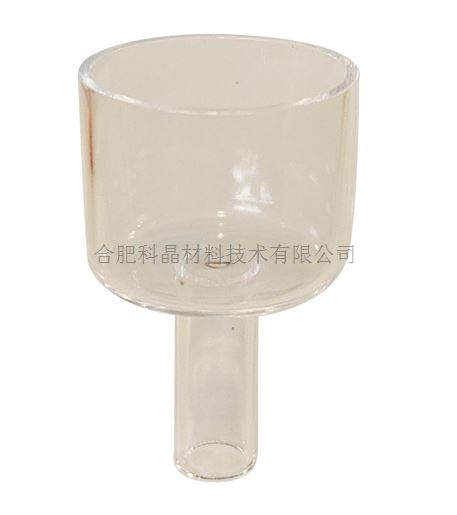

| · 标配1套氧化铝坩埚 · 氧化铝坩埚尺寸:外径φ20*内径Φ17.6*深度50mm · 容积:10ml · 可选配其它尺寸的氧化铝坩埚或石英坩埚 尺寸如下:外径φ25*内径φ23*8mm圆形坩埚 外径φ25*内径φ23*30mm圆形坩埚(底部开孔) 外径φ25*内径φ23*20mm圆形坩埚 ![图片11.png 图片11.png](/UserFiles/upload/image/20230815/6382771811764667045238615.png) ![图片12.png 图片12.png](/UserFiles/upload/image/20230815/6382771814438890824871642.png)

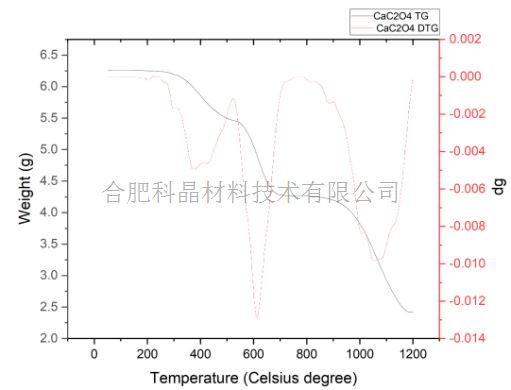

| 称重曲线 | 重量随温度变化的曲线
| 称重数据处理 |
· 在同等实验条件下用空坩埚进行数据校准,通过再次对样品进行测试实验,两次数据的比对从而排除环境因素对天平本身的数据的影响,得出最终的热重数据。
|
|
控制系统
|
控制面板 | · 控制系统采用电脑控制的方式,实时显示温度和重量曲线,并可以导出温度和重量的数据至EXCEL表格。
|
|
原位可视化系统
|
摄像头 | · 上部法兰上安装有一个直径φ25mm的石英观察窗口,用于摄像头对内部样品进行实时观察。 摄像头技术参数: · 400万星光级1/1.8” CMOS超宽动态 ICR日夜型枪型网络摄像机 · 最低照度: 彩色:0.0005 Lux @(F1.2,AGC ON);黑白:0.0001 Lux @(F1.2,AGC ON · 宽动态: 120 dB · 最大图像尺寸:2560*1440 · 视频压缩标准: H.265/H.264/MJPEG · 网络: 1个RJ45 10 M/100 M自适应以太网口 · 支持RS-485 · 模拟输出接口 1路(CVBS输出BNC接口) · 电源输出: DC12 V,100 mA · 接口类型: 内插式 | 调节镜头 | · 焦距:12-240mm · 相对孔径:1:1.8 · 接口:CS · 外形尺寸:直径φ48*长度99mm ![图片16.png 图片16.png](/UserFiles/upload/image/20230815/6382771833514525648213507.png) |
|
供气系统 (可选)
|
· 您可以将TGA炉与多通道气体输送系统连接,用于混合气体操作,或将气体分析仪连接到气体出气端口。
![图片18.png 图片18.png](/UserFiles/upload/image/20230815/6382771842726891104324880.png)
|
水冷设备(选配)
|
· 型号:KJ-5000 · 工作电压:AC 220V 50HZ · 工作电流:1.4-2.1A,制冷量:2361Btu/h · 压缩机功率:300W,水箱容量:6L · 最大流量:16L/min,净重:24 Kg · 外形尺寸:550*280*430mm ![图片19.png 图片19.png](/UserFiles/upload/image/20230815/6382771847302262104701763.png)
|
真空系统(选配)
|
· 多种真空系统可选 ![图片21.png 图片21.png](/UserFiles/upload/image/20230815/6382771854310539029011253.png)
|

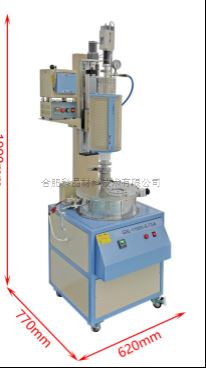

仪器外形尺寸
|
620L*770W*1990Hmm ![图片22.png 图片22.png](/UserFiles/upload/image/20230815/6382771890379111507364980.png)
|
设备重量
|
约100kg
|
质保期
|
一年质保,终身维护(不包含炉管,密封圈和加热元件等耗材)
|
质量认证
|
CE认证 所有电器元件(输入电压>24V)都可以选择通过UL/MET/CSA认证 ![图片24.png 图片24.png](/UserFiles/upload/image/20230815/6382771898465164189268660.png)
|
使用注意事项 | · 炉管内气压不可高于0.02MPa(相对气压); · 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀, 为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀 量程为0.01MPa-0.1MPa,使用时会更加精确安全; · 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气 阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀, 以防意外发生(如炉管破裂,法兰飞出等) · 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体, 请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。 |
