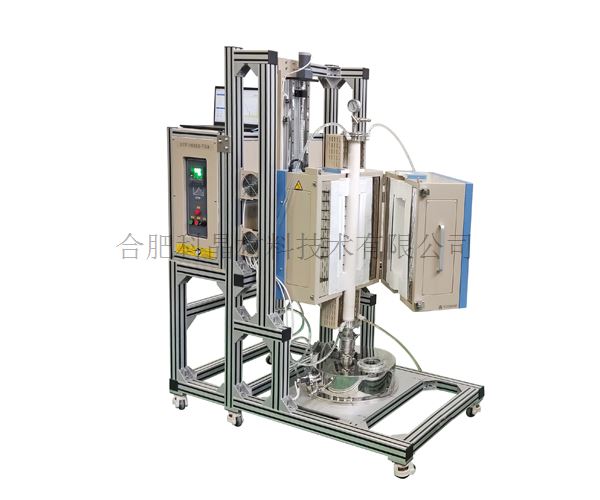

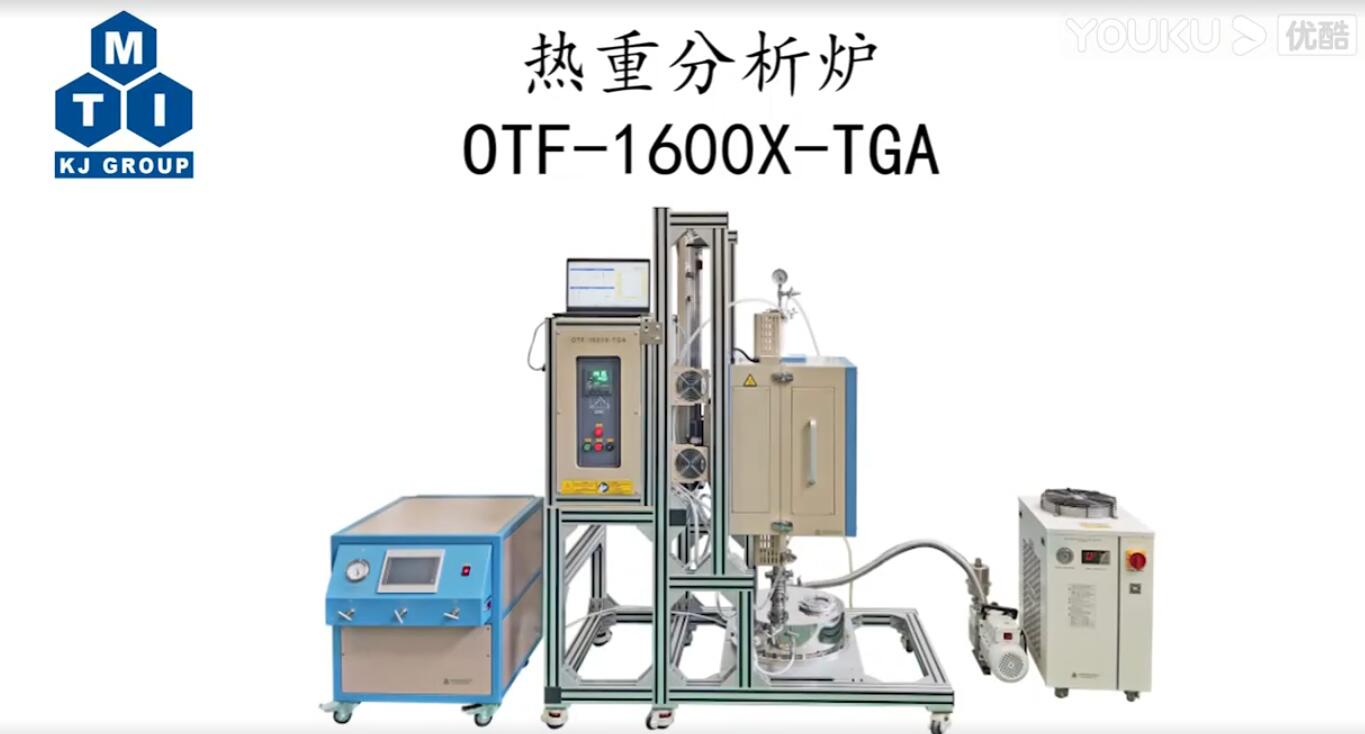

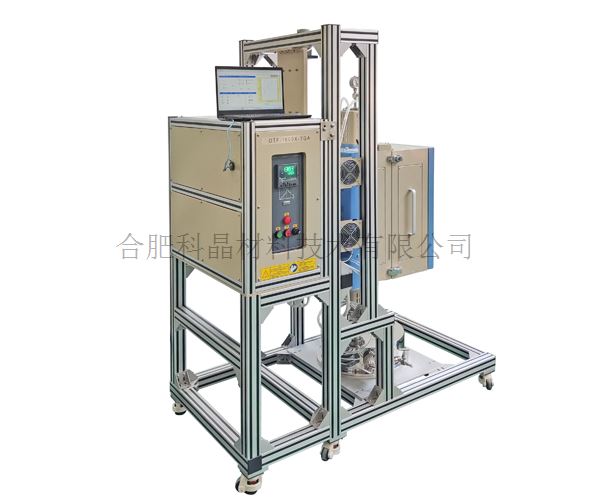

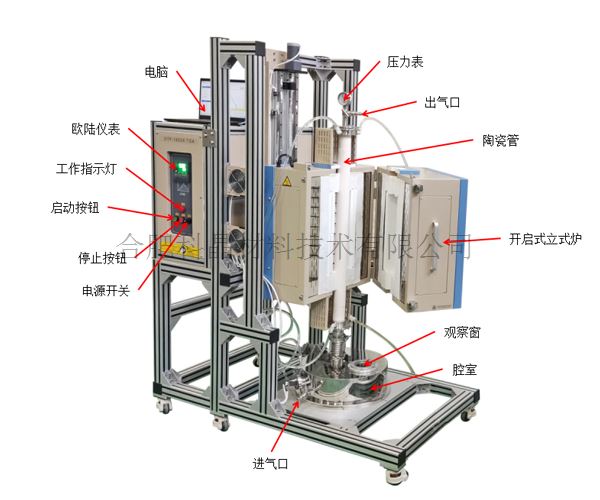

热重分析炉
- 关键字:
- 可以在真空和可控气体气氛下运行
- 型号:
- OTF-1600X-TGA
- 产品概述:
- OTF-1600X-TGA与传统的TGA设备相比,可以装载更大的样品,最高可达100g,为工业提供更准确的结果,并且可以在真空和可控气体气氛下运行,以研究材料加工过程中的相变。TGA炉还可以连接气体分析装置,以研究加热过程中气体成分的变化和重量的变化。
免责声明:
本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。
如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
高温炉参数
|

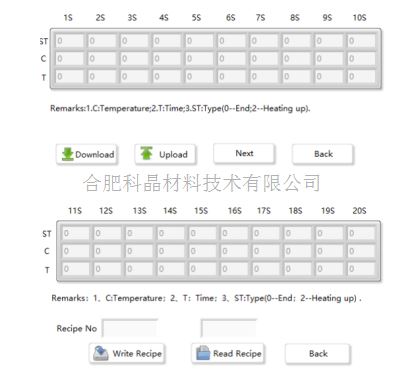

基本参数 | · 电源:单相,220VAC 50/60Hz · 功率:7Kw · 长期使用温度:900-1600℃(常压氧气或常压气氛保护下) 900—1500℃(抽真空状态下) · 推荐升温速率:1200℃以下≤10℃/min 1200-1600℃≤5℃/min · 加热区长度:400mm · 热电偶:B型双铂佬热电偶 · 加热元件:硅钼棒 | 控温系统 | · 包含一款EPC300系列欧陆温度控制器 · 上位机中可设置20段升降温程序,并带有过热保护 · 控温精度为:±0.1℃ · 可从上位机中读取或设置升温程序,并可保存升温程序的配方值,方便下次调用

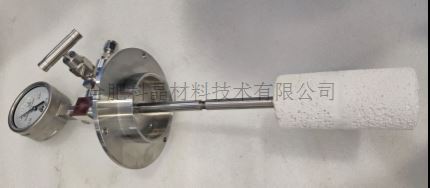

| 炉管和法兰 | · 炉管材质:刚玉管 · 炉管尺寸:外径Φ60mm*1000mm · 一对φ60mm的不锈钢水冷法兰安装在炉管两端,采用硅胶O型圈密封。上下法兰上带有水管接头,通过串联的方式与水冷设备相连。上法兰内部焊有带螺纹接口的不锈钢支撑杆,用于安装氧化铝管堵 · 上法兰安装了一个机械压力表,压力表量程-0.1-0.15mpa,一个φ6.35的卡套接头作为排气口使用,一个不锈钢针阀控制出气的通断 ![图片2.png 图片2.png](/UserFiles/upload/image/20230516/6381982789713739836861736.png)

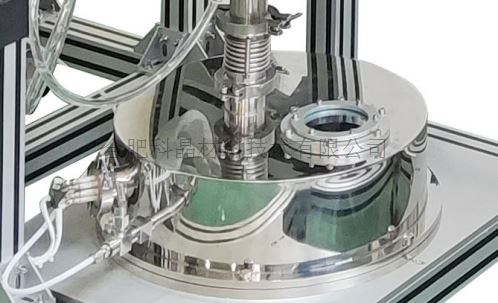

· 下法兰通过一个不锈钢波纹管与底部的不锈钢腔室相连,腔室上有两个KF40的接口,一个用于连接真空系统,一个为馈通接口,用于连接天平的外接电源线以及信号线。腔体上的一个φ6.35的卡套接头为进气口,一个不锈钢针阀控制进气的通断;安装了一个安全泄压阀,当腔室内压力达到0.02MPa时,安全阀自动打开排气。腔室顶部设有一个φ100mm的观察窗,用于观看天平的数值。 ![图片3.png 图片3.png](/UserFiles/upload/image/20230516/6381982794912865259381359.png)
|
|
升降滑台
|
· 炉体可由上位机控制其自动上升或下降,方便取料与放料 · 炉体上下可移动距离:700mm
|
称重系统
|

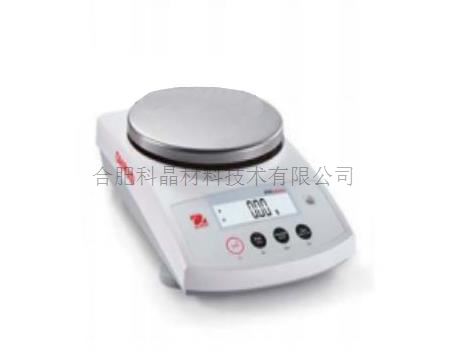

电子天平 · 量程:420g · 精度:1mg · 最大可称量物料重量:100g (如果需要更高精度,请联系销售进行定制) ![图片4.png 图片4.png](/UserFiles/upload/image/20230516/6381982821420133091269026.png)
| 称料坩埚
· 材质:氧化铝 · 尺寸:外径φ33*内径30*深度60mm · 有效容积:30 ml |
|

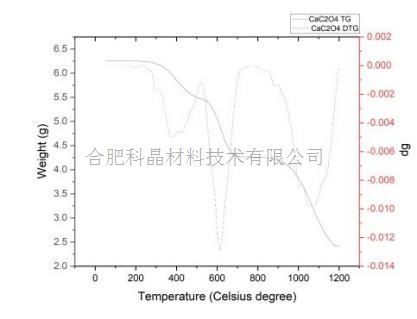

称重曲线
|
· 重量随温度变化的曲线 ![图片6.png 图片6.png](/UserFiles/upload/image/20230516/6381982844761068413094978.png)
· 抽真空与通气均会对天平数据有不同程度的影响,以具体的实验数据为准。
|

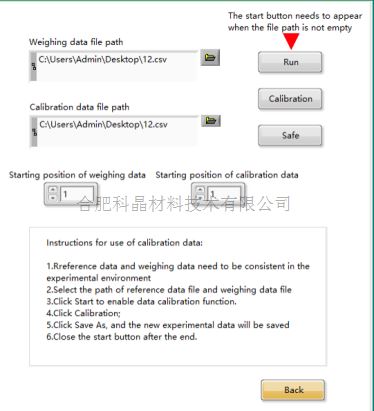

称重数据校准处理功能
|
· 在同等实验条件下先用空坩埚进行数据校准,第二次对样品进行测试实验,通过两次实验数据的校准比对,从而排除环境因素对天平本身的数据的影响,得出最终的热重数据。 ![图片7.png 图片7.png](/UserFiles/upload/image/20230516/6381982852836183171692065.png)
|

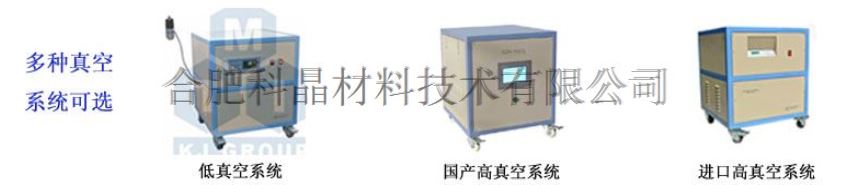

真空系统(选配)
|
· 多种真空系统可选 ![图片9.png 图片9.png](/UserFiles/upload/image/20230516/6381982861980088973195729.png)
|

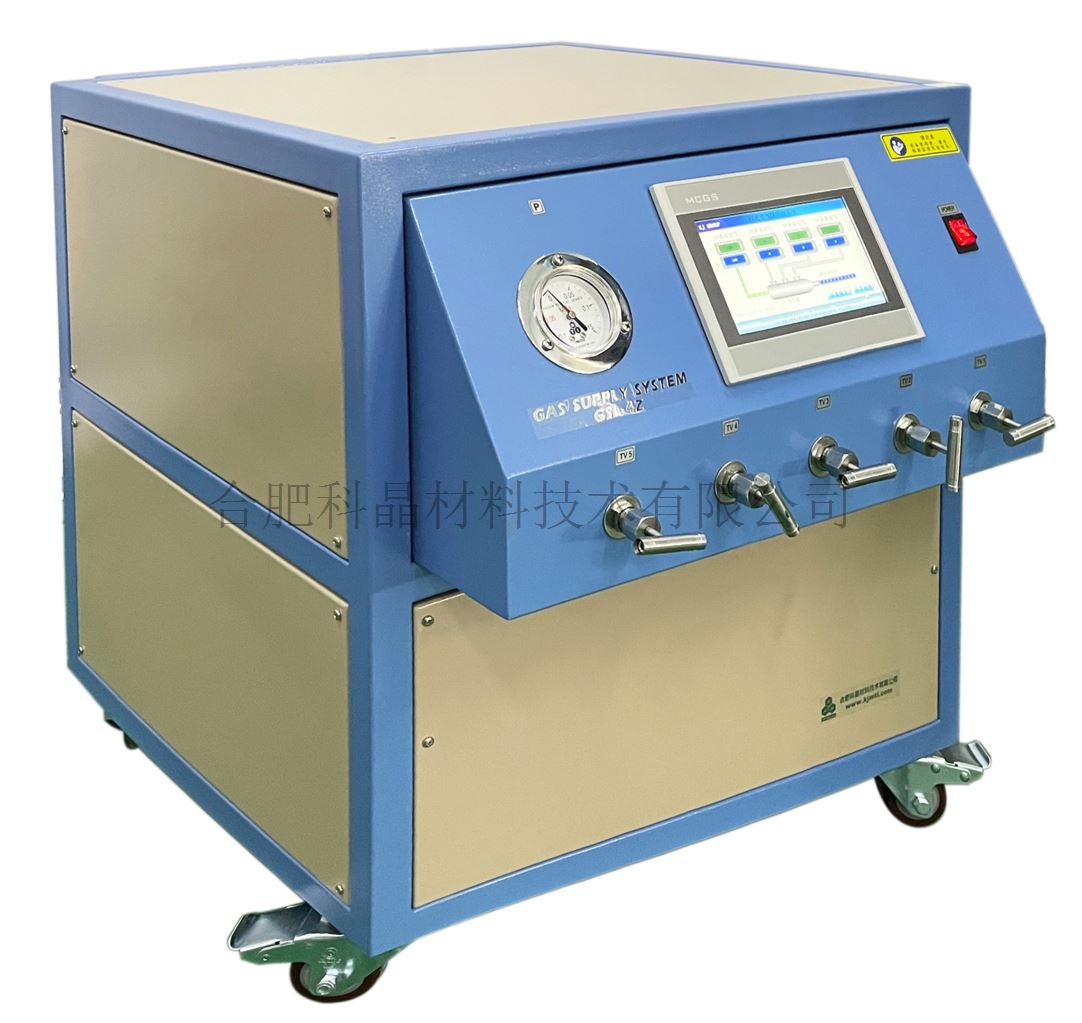

供气系统 (可选)
|
· 您可以将TGA炉与多通道气体输送系统连接,用于混合气体操作,或将气体分析仪连接到气体出气端口。 · 建议气体流量≤200sccm ![图片10.png 图片10.png](/UserFiles/upload/image/20230516/6381982868743043976531823.png)
|

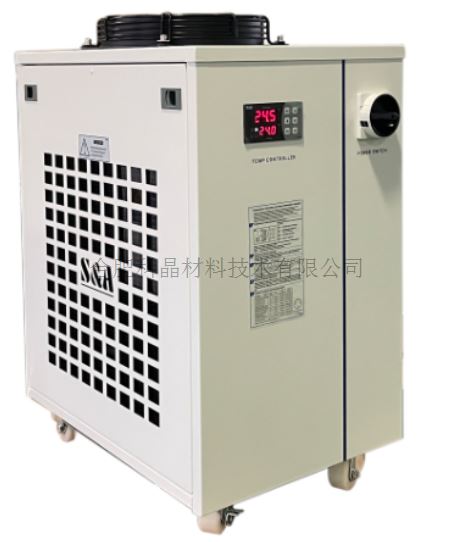

水冷设备(选配)
|
· 型号:CW-5300 · 电源:AC 220-240V 50HZ · 工作电流:0.8-6.1A · 制冷量:6274Btu/h · 水箱容量:10L · 最大流量:16L/min ![图片11.png 图片11.png](/UserFiles/upload/image/20230516/6381982875139578653526888.png)
|

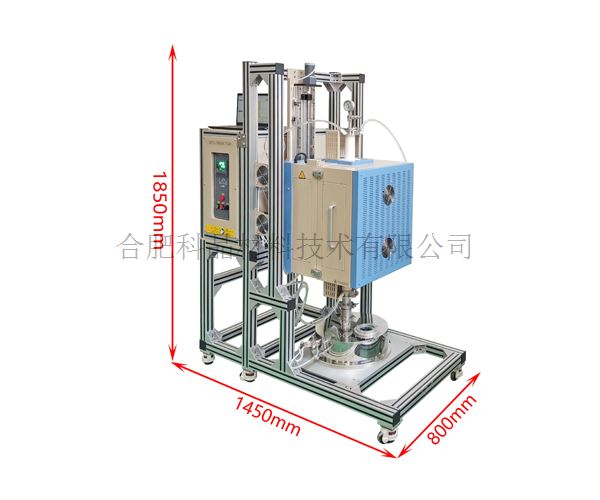

设备外形尺寸
|
1450mm(L)*1800mm(W)*1850mm(H) ![图片12.png 图片12.png](/UserFiles/upload/image/20230516/6381982881748914475135332.png)
|
重量
|
约400kg
|
质保
|
一年保修,终身技术支持 特别提示: 1.耗材部分如加热元件,刚玉管,样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内。
|
使用注意事项 | · 炉管内气压不可高于0.02MPa(相对气压); · 由于气瓶内部气压较高,所以向刚玉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全; · 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等) · 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责; · 气体的流量应<200SCCM(200ml/min) · 由于氧化铝管制作工艺的原因,炉管在烧结过程中会存在断管的风险,这是无法完全避免的,请客户知晓。 |
