三靶等离子溅射镀膜仪
关键字:
CE认证、最大镀膜直径为φ2
型号:
VTC-16-3HD
产品概述:

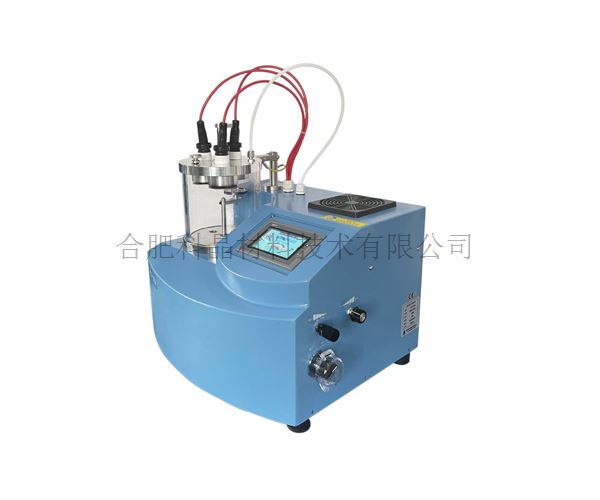

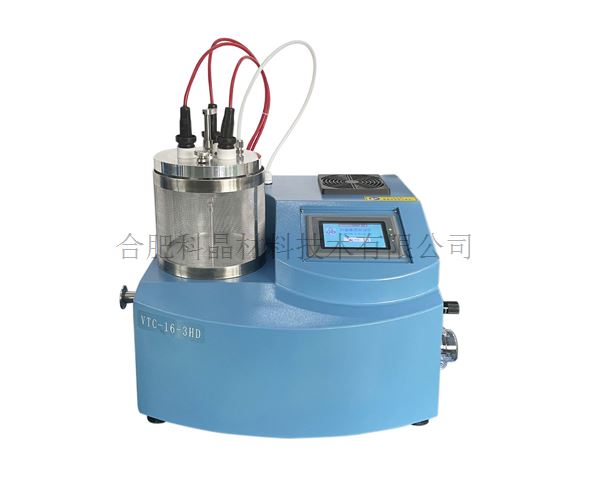

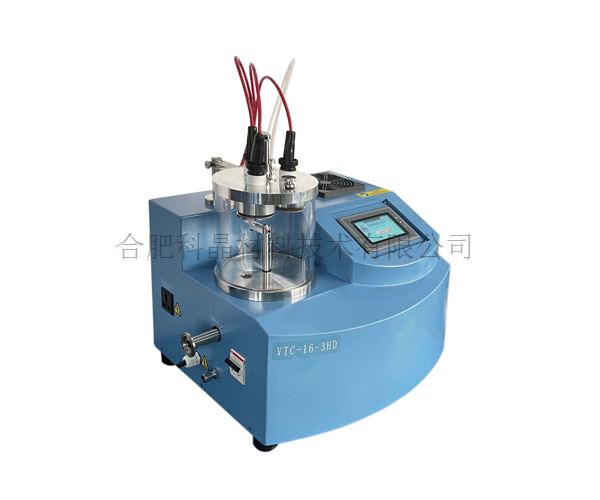

VTC-16-3HD是一款紧凑型CE认证的等离子薄膜溅射仪,最大能镀膜直径为φ2”的基片,控制面板采用触摸屏模式,可溅射三种不同类型的靶材。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。

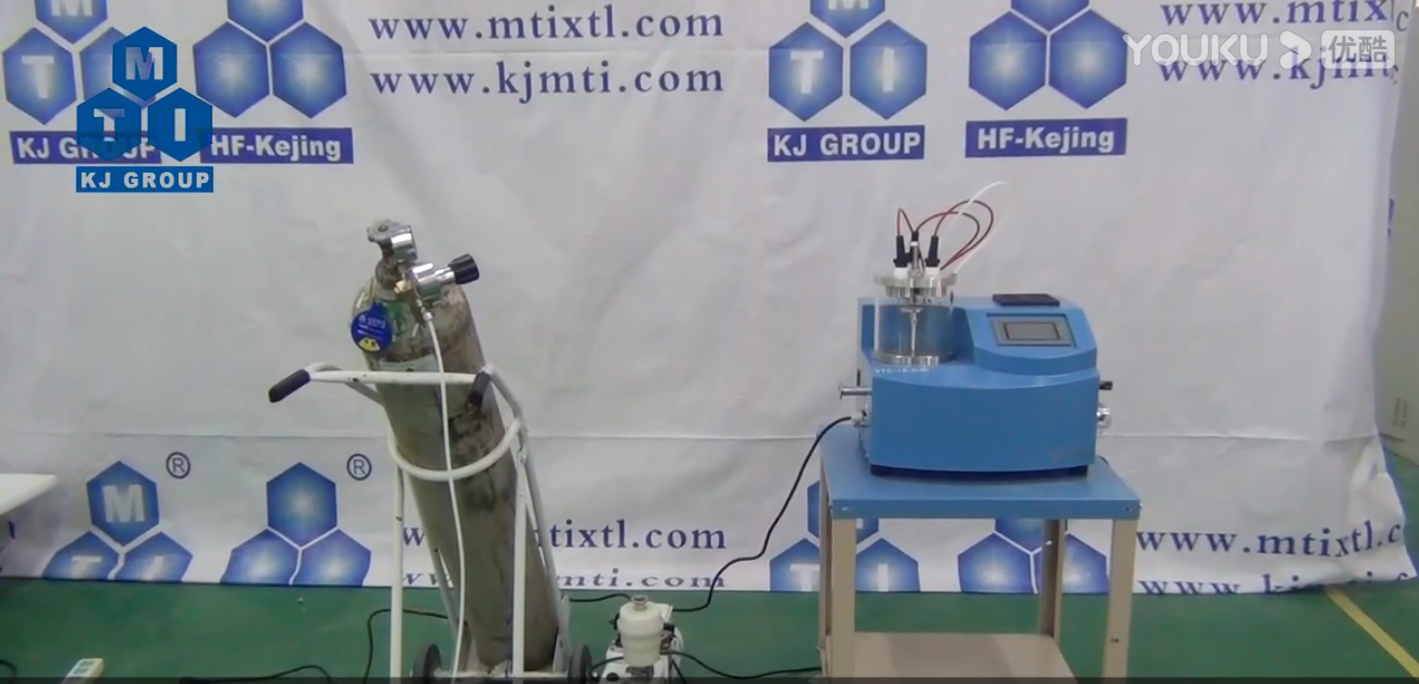

技术参数产品视频实验案例警示/应用提示配件详情
设备名称与型号

三靶等离子溅射镀膜仪  VTC-16-3HD

主要参数

· 输入电源: AC 220V 50/60HZ

· 溅射电流:0-40mA可调

· 功率:<1KW

· 输出电压:最大1680V DC

溅射腔体

· 材质:采用石英材质作为腔体

· 尺寸:OD166mm*ID150mm*150mm

· 密封:采用O型圈密封

· 法兰盖上安装了一个可手动操作的挡板,用于靶材的预溅射。一个φ6.35的卡套接头为进气口,用于连接进气管。一个手动放气阀用于往石英腔体内部充入空气。

·一个不锈钢网罩罩住整个石英腔体,以屏蔽等离子体。


· 通过调节壳体右侧的微量精密调节阀控制进入石英腔体内部工作气体的流量,从而达到调节腔体内部的真空度

· 通过调节壳体右侧的电位器,实现对溅射电流大小的控制。

图片2.png 图片3.png


靶材

· 标配三块铜靶材

· 靶材尺寸要求:φ47*0.1-3mm厚度

· 可在我公司选购其他金属靶材,详细请咨询销售部门

· 安装有一可手动操作的挡板,用于靶材的预溅射。

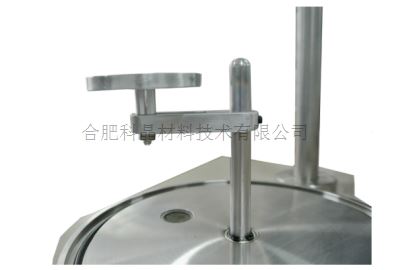

样品台

·  一个φ50mm的可旋转的样品台,样品台支撑柱上有固定螺丝,拧松螺丝即可调整样品台的高度;

· 样品台旋转角度:0/120/240度;

· 靶材和样品台之间的距离为20-70mm可调;
· 样品台可以选配加热功能,最高加热温度500度;


控制面板

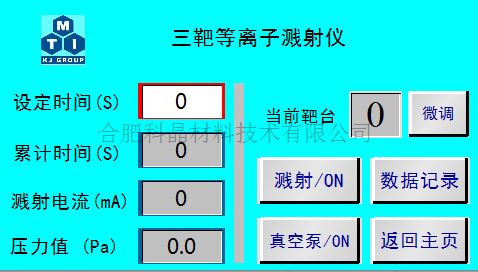

· 4PLC集成触摸屏控制面板,可控制真空、电流、样品溅射时间


· 数据记录功能可以记录每次溅射的真空度、电流和溅射时间等工艺参数,方便客户进行查询

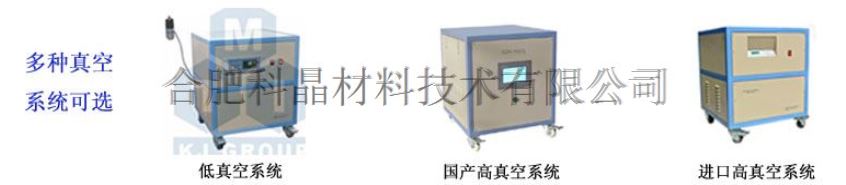

真空系统(选配)

· 型号:VRD-8

· 抽气速率:2.2 L/S

· 电机功率:370 W

· 极限压强:5×10-1Pa(不带负载)

· 实际压强:≤5 Pa(冷态下机械泵抽20分钟)

· 如果想要获得更高的真空度(10-5toor or better)可选购国产或进口高真空机组



质保和质量认证

· 一年质保期,终生维护

· CE认证

外形尺寸

 460*400*500mm(长**高)

重量

20KG

使用提示

· 为了达到理想的薄膜厚度,需要多次溅射镀膜

· 在溅射镀膜前,确保溅射头、靶材、样品和样品台的洁净

· 要达到薄膜与基底良好结合,请在溅射前清洁基材表面,可选购本公司的清洗设备进行清洁

· 此款设备可放入手套箱中溅射(ArN2气氛环境)


 注意事项

· 腔室内气压不可高于0.02MPa(相对气压);

· 由于气瓶内部气压较高,所以向石英管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全;

· 我们不建议客户使用易燃易爆和有毒的气体,如果客户工艺原因确实需要使用易燃易爆和有毒气体,请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题,本公司概不负责。
