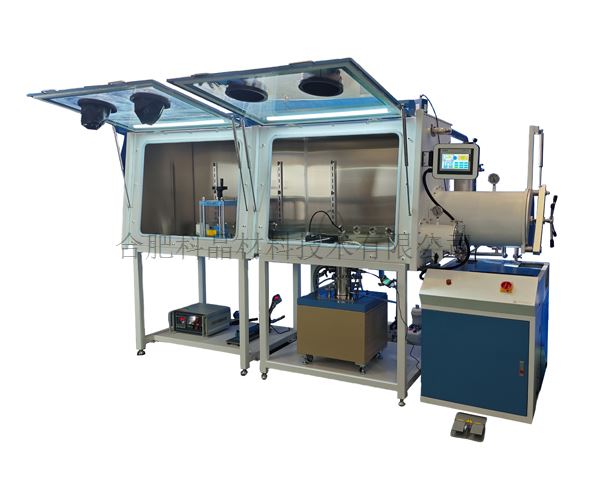

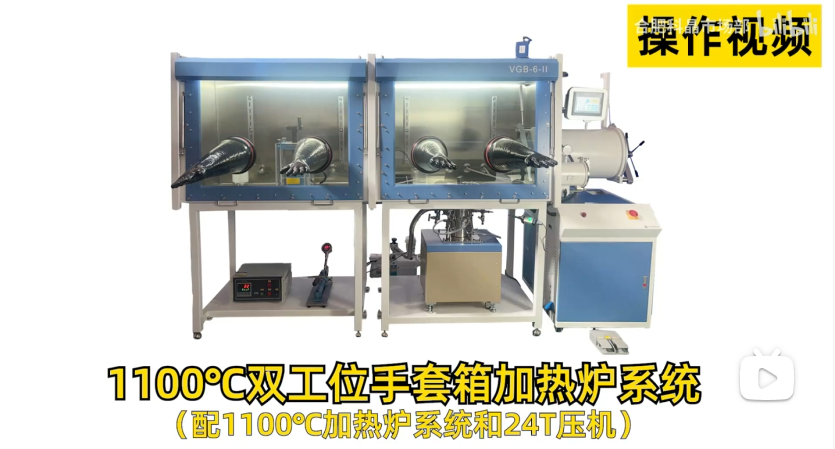

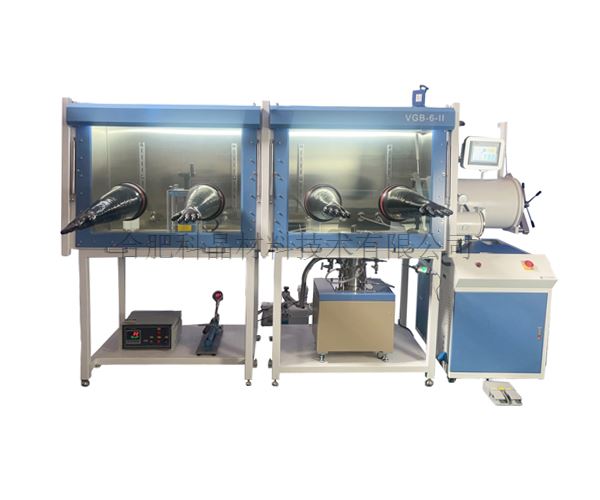

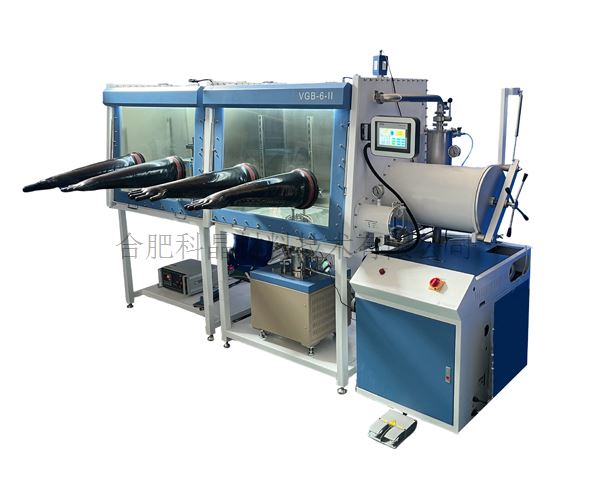

| 设备名称型号 | · 1100℃双工位手套箱加热炉系统 VBF-1100X-VGB |

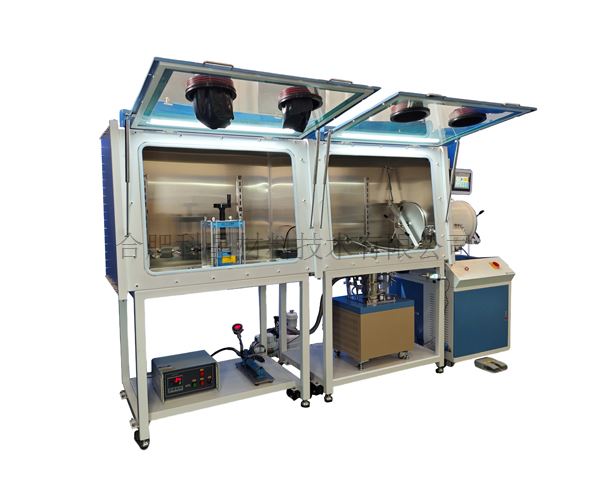

| 双连体手套箱 | · 电源：220VAC, 50/60Hz, 单相 · 功率：1.5KW · 腔体材料：304不锈钢，厚度3mm · 前窗开启式设计，材料为透明钢化安全玻璃，厚度8mm · 腔体为2接，每节腔体尺寸为1220mm(L) x 780mm(W) x 900mm(H)，总尺寸为2440mm(L) x 780mm(W) x 900mm(H) · 每节手套箱腔体顶部都安装有滑动物料板：300mmL×250mmW×300mmH · 2个过度仓：大过度仓尺寸：内径Φ360mm×长度600mm；小过度仓尺寸：内径Φ150mm×长度300mm；大过度仓内安装有滑动托盘 · 最大真空度：100Pa · 循环工作气体：N2, Ar, He · 循环能力：鼓风机流量：90m3/h · 再生：触摸屏PLC控制自动再生 · 再生气体：工作气体与氢气混合（氢气5%-10%） · 压力控制：控制腔体压力，箱体工作压力在+/-10mbar内可自由设置，超出+/-13mbar系统自我保护 · 脚踏开关：箱体内气压可通过脚踏开关调整 · 水传感器：0-1000ppm,显示精度0.1ppm · 氧传感器：0-1000ppm,显示精度0.1ppm · 右侧箱底部设有一个KF100 接口，便于与管式炉连接密封 · 标配双极旋片式机械泵，泵的出口安装有油雾过滤器；抽气速率：240L/min · 显示和设置界面为西门子PLC触摸屏 · 控制功能：压力控制，循环控制，再生控制和自诊断等
|
| 井式坩埚炉 | · 电源：AC220V 50/60Hz · 功率：2.5KW · 最高加热温度：1200℃（≤30min） · 长期使用温度：1100℃ · 推荐升温速率：≤10℃/min · 加热区尺寸：210mm · 加热元件：电阻丝 · 热电偶：K型 温控系统： · 包含一款858型温度控制器 · PID自动控温系统 · 智能化50段可编程控制 · 内置过热保护和热电偶故障报警 · 控温精度：±1℃ · 默认DB9 PC通信连接端口 · 通过MET认证 · 可选购电脑温度控制软件(用于858系列控制器)用于控制升温曲线和导出数据 · 温控盒与加热炉体做成分体式，方便客户在手套箱外进行操作 |

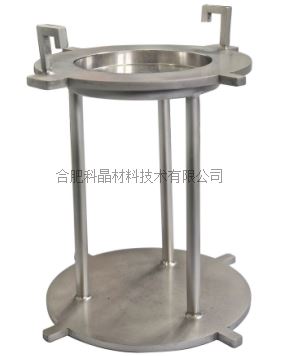

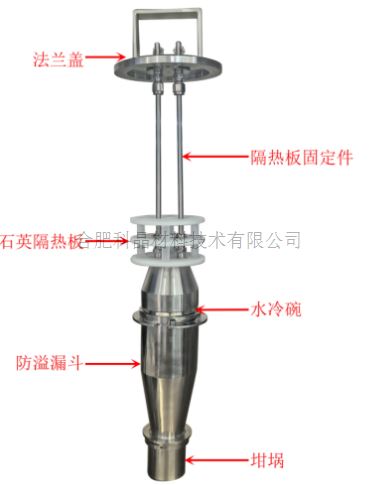

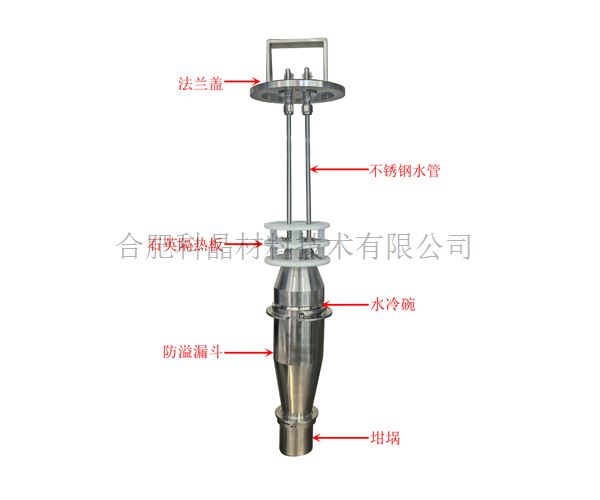

| 坩埚组件 | · 设备中标配一个放料坩埚，尺寸：φ50*50mm，坩埚放置一个坩埚支架上 · 坩埚上方位置安装了一个防溢漏斗，旋转坩埚即可将坩埚装入漏斗卡槽内 · 漏斗上方安装了一个φ68mm的水冷碗，钛合金材质，利用卡槽的方式连接。水冷碗有两根空心的不锈钢管固定在法兰上，法兰安装有水管接口，利用编织软管将冷却水通入到水冷碗，进行循环冷却，编织软管通过馈通引出手套箱外与水冷设备连接 · 实验时，坩埚内的物料因高温蒸发，又因水冷碗的低温快速凝聚，然后沿着漏斗重新收集到坩埚内 · 一个三层的石英隔热板穿在隔热板固定件上，石英板尺寸：φ96*55mm（OP材料），可以很好的隔绝炉内额外热量散入手套箱
|

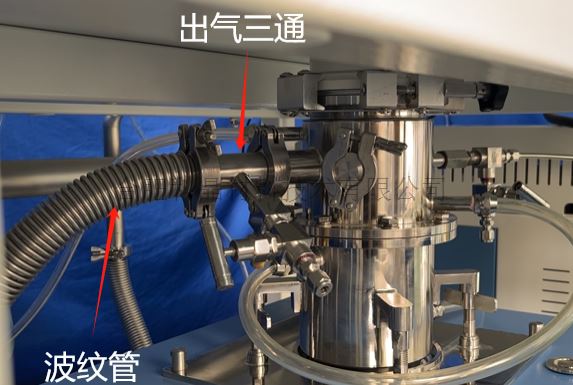

| 炉管与法兰 | · 一根镍基合金钢管作为高温腔体使用，钢管尺寸：外径φ110*内径100*长度400mm，钢管四周带有高度调节手柄，可调节钢管与手套箱之间的距离。钢管上带有水管接头，利用水管与水冷设备连接 · 钢管顶部采用LF的方式连接了一个多功能转接法兰，法兰顶部采用快速连接的方式与手套箱的接口连接 · 法兰右侧的一个φ6.35mm的双卡套接头为进气口，一个不锈钢针阀控制进气的通断；另一个双卡套接头通过一根不锈钢气管连接了一个G1/4″转KF16的转接头，转接头的KF接口上安装了一个数显防腐真空计，用于观察腔室内压力 · 法兰左侧有两个KF25接口，一个为备用接口，另一个连接一个不锈钢三通，三通上的一个φ6.35mm的双卡套接头为出气口，一个不锈钢针阀控制出气的通断；出气端安装了一个机械安全阀；三通上的KF25接口为抽真空接口，通过波纹管与真空系统连接
|

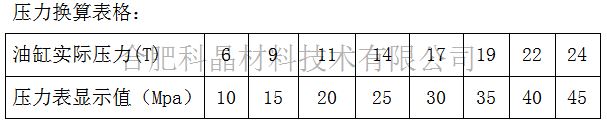

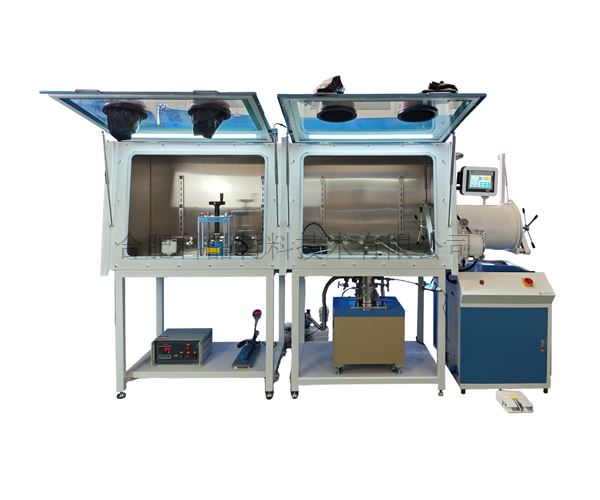

| 压力机＆模具 | · 一台24T的手动压力机放置在手套箱的左侧腔室内，用于压制实验后的物料，压机主体与加压部分为分体式，通过油管馈通连接，加压部分放置在手套箱下部，压杆上安装有把手，可利用脚踏的方式对压机进行加压。 · 额定工作压力（max）：24T（240KN） · 活塞行程(mm)：35mm · 活塞直径(mm)：φ64mm · 丝杆行程(mm)：130mm · 工作平台直径（mm）：87mm · 工作空间：150*210*140mm（长*宽*高）
· 标配一套φ1/2″的干压模具，模具所能承受最大压力为12T |
| 真空系统 | · 型号：VRD-8 · 抽气速率：2.2 L/S · 电机功率：370 W · 极限压强：5×10-1Pa（不带负载） · 实际压强：≤2 Pa（带上炉管和密封法兰，冷态下机械泵抽20分钟） · 如果想要获得更高的真空度（10-5toor 或更高）可选购国产或进口高真空机组
|
| 水冷机 | · 型号：KJ-5300 · 工作电压：AC 220V 50HZ · 工作电流：0.7-8A · 制冷量：6274Btu/h · 压缩机功率：600W · 水箱容量：10L · 最大流量：16L/min · 净重：45Kg |

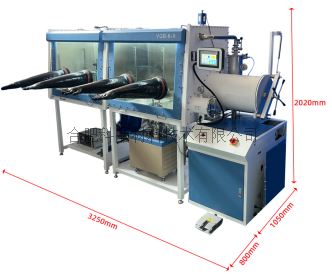

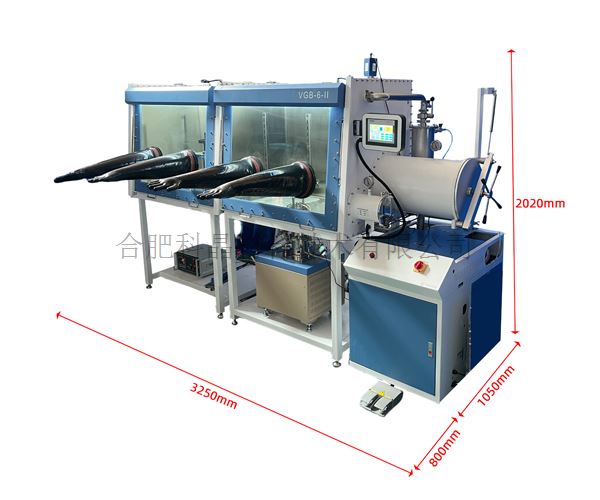

| 外形尺寸 | · 3250*1850*2020mm（长*宽*高）
|
| 重量 | · 约850KG |
| 质保 | · 一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、炉管、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
使用注意事项 | · 腔体内气压不可高于0.02MPa（相对气压） · 由于气瓶内部气压较高，所以向腔体内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责 |
