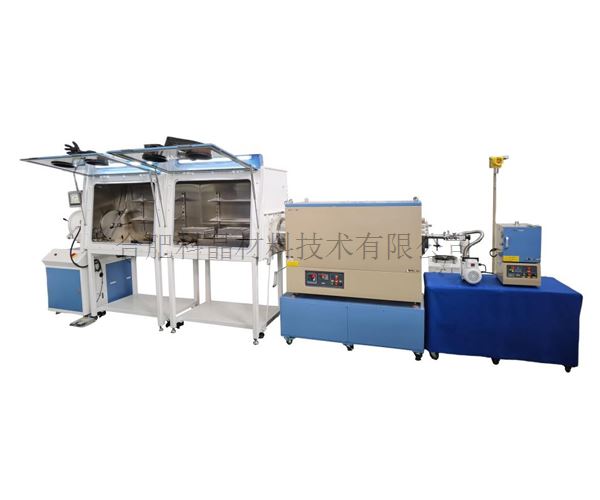

| 设备名称型号 | · 大口径管式炉连接手套箱系统 GSL-1100X-D11”-GB |
| 双连体手套箱 | · 电源： 220VAC, 50Hz, 单相 · 功率：2KW · 腔体材料：304不锈钢，厚度3mm · 前窗开启式设计，材料为透明钢化安全玻璃，厚度8mm · 腔体为2接，每节腔体尺寸为1220mm(L) x 780mm(W) x 900mm(H)，总尺寸为：2440mm(L) x 780mm(W) x 900mm(H) · 每节手套箱腔体顶部都安装有滑动物料板：300mmL×250mmW×300mmH · 接口：每节箱体后侧有4个KF40接口，共8个KF40接口 · 有2个过度仓：大过度仓尺寸：内径Φ360mm×长度600mm 小过度仓尺寸：内径Φ150mm×长度300mm · 大过度仓内安装有滑动托盘 · 最大真空度：100Pa · 手套材料：丁基橡胶 尺寸：Φ203mm(8英寸）×813mm(32英寸） · 循环工作气体：N2, Ar, He · 循环能力：鼓风机流量：90m3/h · 再生：触摸屏PLC控制自动再生 · 再生气体：工作气体与氢气混合（氢气5%-10%） · 标配双极旋片式机械泵，泵的出口安装有油雾过滤器，抽气速率：240L/min · 手套箱右侧有一个接口与管式炉连接，连接接口地方带有一个密封法兰，方便客户装配物料的时候打开放入物料。当管式炉需要检修时，可以关闭此密封法兰，保护手套箱内部的气氛保护环境
|

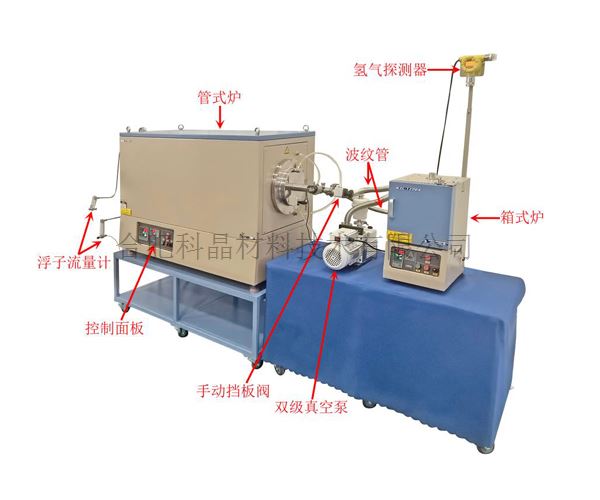

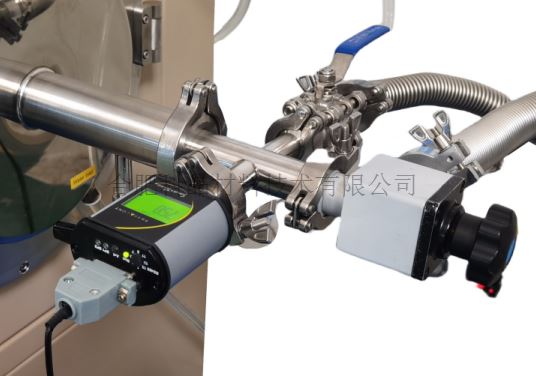

| 高温炉基本参数 | · 电源：AC 220V 50HZ · 功率：8KW · 温度：1000℃（1100℃＜1h） · 建议升温速率：≤10℃/min · 热电偶：双K型（其中一个为温度巡检器） · 加热元件：电阻丝 · 加热区长度：900mm · 炉管尺寸：φ11″*1320mm 不锈钢密封系统： · 采用不锈钢水冷法兰和硅胶O型圈进行密封，法兰为铰链式法兰，方便安装。法兰和炉体上带有水管接口，两端法兰通过串联的方式与水冷设备的进出水口连接 · 左端法兰上的两个φ6.35mm的卡套接头为进气口，一个为工作气体进气口，一个为保护气进气口，分别通过一个球针阀手动控制进气的通断；工作气体进气口安装了一个电磁阀，可自动切断工作气体 · 两个进气口分别安装了一个浮子流量计用于调节进气量的大小；工作气体流量计量程：0-20L/min，保护气流量计量程：25-250ml/min · 安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力；一个KF接口与手套箱上的接口连接 · 右端法兰的KF接口上安装了一个不锈钢四通，一个KF25接口作为出气口使用，出气口上连接了一个球阀，球阀通过不锈钢波纹管与尾气出气装置的进气口连接；一个KF16接口可选配安装数显真空计；一个KF40接口为抽真空接口，通过挡板阀、波纹管与真空系统连接

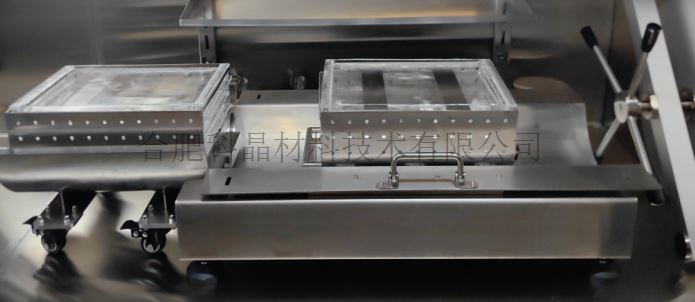

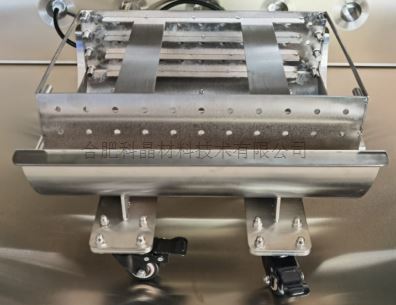

· 设备标配两个不锈钢料车，料车的前端为圆环，后端为挂钩，这样可将两个料车连接起来使用；每个料车有4个石英料盘，可放入多种物料，料车底部带有滚轮，在炉管内推拉料车更为方便省力。料车的两个侧面和前端位置都开有圆孔，使气体能到达每一层料盒
|
| 尾气燃烧装置 | · 设备出气端备有一个箱式炉，用作易燃气体的尾气处理 · 电源：AC 220V 50HZ · 功率：2.5KW · 最高加热温度：1200℃（＜30min） · 长期使用温度：1100℃ · 加热区尺寸：150mm（长）*155mm（高）*180mm（深） · 推荐升温速率：≤10℃/min · 加热元件：电阻丝 · 热电偶：K型 · 设备背面带有KF的进气口，通过波纹管与管式炉的出气端连接。 · 气体进入炉体的最大流量为4L/min
|
| 气体探测器 | · 备有一套氢气探测器在此系统中，为固定式，安装在固定支架上面，可以实时监测设备氢气的泄漏情况 · 氢气监测范围：1-1000ppm · 工作温度：-20℃——60℃ · 报警点设置：氢气报警器设置有两个报警，第一级的报警点50ppm，一旦探测到氢气浓度达到此值时，氢气报警器将发出蜂鸣报警声，提醒客户检查漏气点。第二级的报警点为100ppm，一旦探测到氢气浓度到达此值时，系统自动关闭氢气进气阀
|

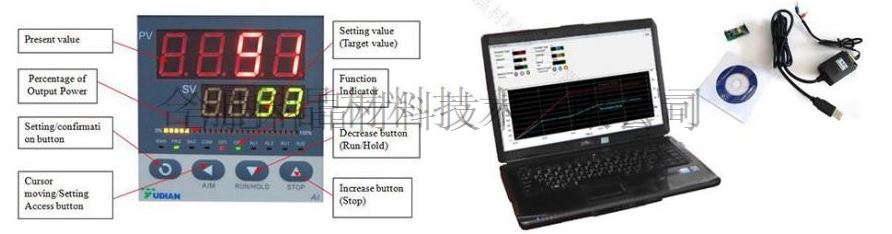

| 温控系统 | · 高温炉与尾气燃烧装置都包含一款858型温度控制器，分别单独控温 · PID自动控温系统 · 智能化50段可编程控制 · 控温精度：±1℃ · 每个温区分别有独立的温控系统控制 · 默认DB9 PC通信连接端口 · 通过MET认证 · 可选购电脑温度控制软件(用于858系列控制器)用于控制升温曲线和导出数据
|

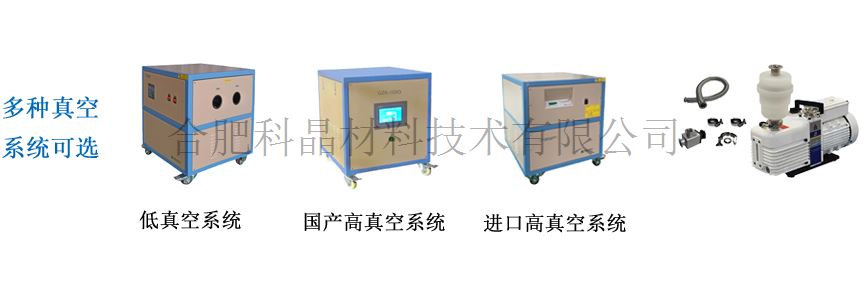

| 真空系统 | · 型号：VRD-8 · 抽气速率：2.2 L/S · 电机功率：370 W · 极限压强：5×10-1Pa（不带负载） · 为了得到更高的真空度，可以选购我公司的其他高真空系统
|
| 水冷设备 | · 型号：CW-5000 · 压缩机功率：0.3KW · 水流速率：16L/min · 水箱容量：6L · 温度控制：5-30℃ |

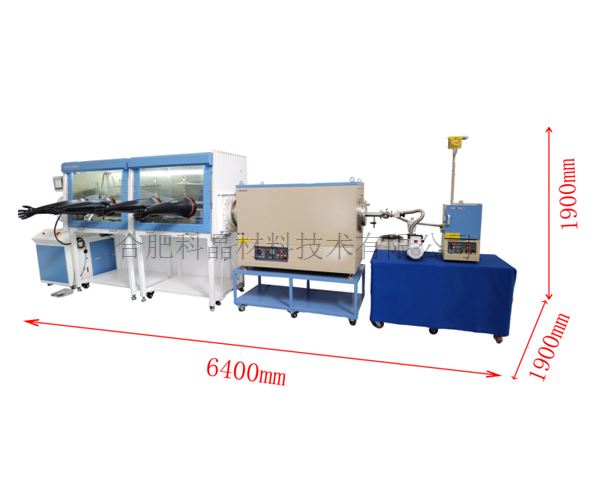

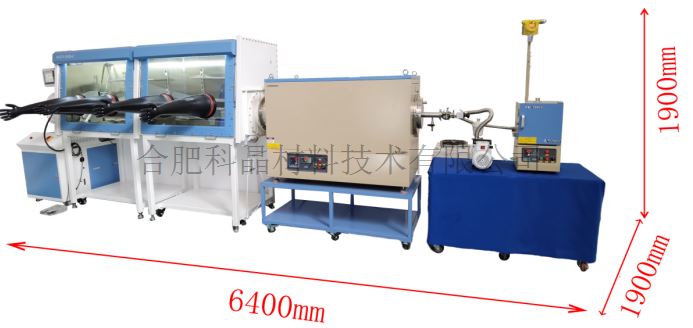

| 设备外形尺寸 | · 高温炉尺寸：1650mm（L）*680mm（W）*1020mm（H） · 手套箱尺寸：3310mm(L)*970mm(W)*1870mm(H) · 尾气处理装置：330mm（L）*400mm（W）*560mm（H） · 整体安装尺寸：6400mm（L）*1900mm（W）*1900mm（H）
|
| 重量 | · 约1200KG |
| 质保 | 一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、石英管、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
使用注意事项 | · 炉管内气压不可高于0.02MPa（相对气压）； · 由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 · 手套箱室和气体净化系统之间的互连在净化循环期间必须畅通无阻。 · 禁止使用腐蚀性气体 · 定期进行再生以保持最佳净化效率。 · O2 去除率很大程度上取决于所使用的吹扫气体类型。对于更快的腔室吹扫过程，氮气比氩气更受欢迎，因为它的质量更轻。 · 腐蚀性液体（如 LiPF6 电解液）必须密封在手套箱内的容器中。否则，液汽会凝结腐蚀钢腔和净化管道。 |
