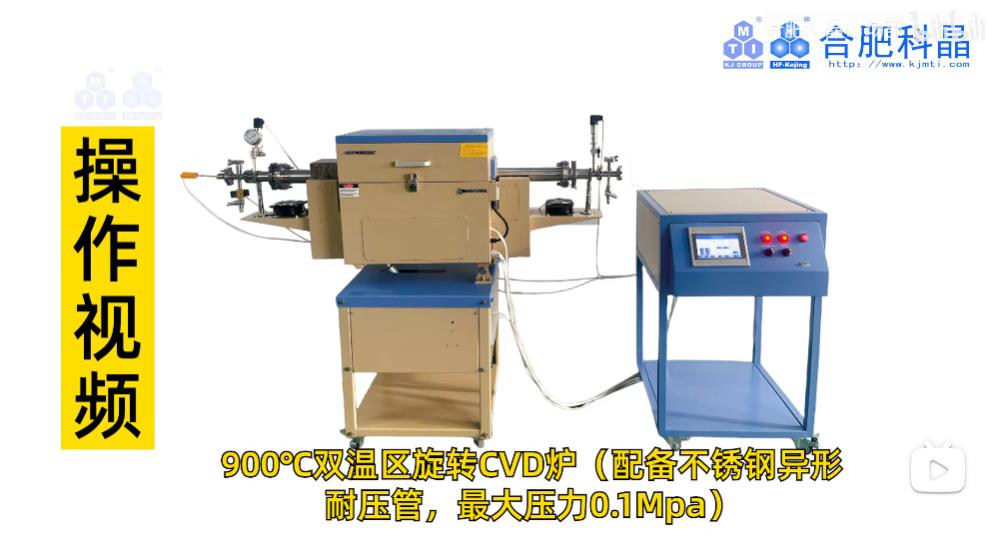

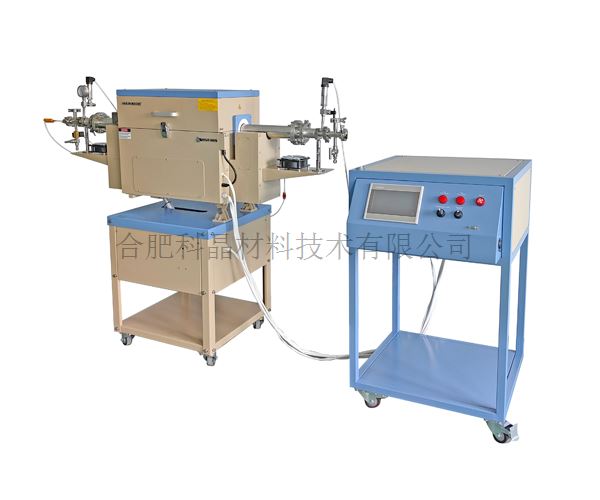

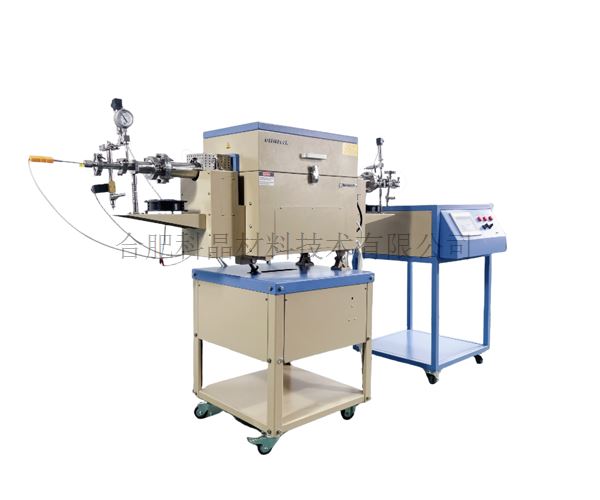

| 设备名称型号 | 900℃双温区旋转CVD炉（配备不锈钢异形耐压管，最大压力0.1MPa) OTF-1200X-4-R-II |
| 设备特点 | · 设有开门断电功能，提高实验安全性； · 炉体可以倾斜，倾斜角度可调 · 炉体开启式设计，方便更换炉管 · 两个温区分别由两个独立的温控系统控制 |
| 基本参数 | · 电源：AC 220V 50HZ · 功率：3.5KW · 工作温度：900℃≤30min（不锈钢管所能够承受的温度） ，连续工作温度：800℃（不锈钢管所能够承受的温度） · 加热区长度：400mm（200mm+200mm） · 控温精度：±1℃ · 建议升温速率：≤10℃/min · 热电偶：K型 · 炉体倾斜角度：-5°— 20° · 炉管旋转速度：1-10rpm/min可调 温控系统： · 两个温区分别有两个独立的温控系统控制 · 包含两个858型温度控制器 · PID自动控温系统 · 智能化50段可编程控制 · 控温精度：±1℃ |

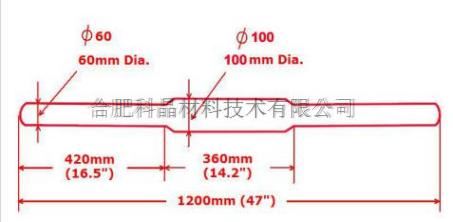

| 炉体结构和炉管尺寸 | · 采用双层壳体结构，并带有风冷系统 · 高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命） · 310S异型不锈钢管，尺寸：φ60*1200*4〞 · 耐压范围：0.02-0.1MPa · 可放入物料的有效容积：300ml
|

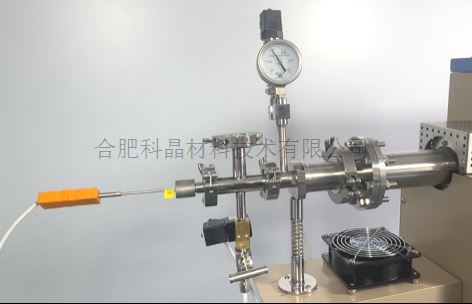

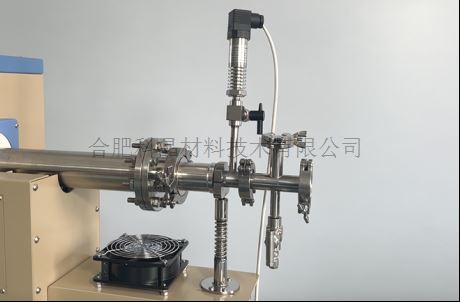

| 法兰 | · 采用快接法兰和磁流体法兰进行密封 · 左端磁流体法兰上安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力，安装了一个高温型压力变送器，使炉管内压力能显示在控制界面上， 压力变送器量程0-0.1MPa；磁流体法兰的KF25接口上安装了一个不锈钢四通，四通上的φ6.35mm卡套接头为进气口，一个不锈钢针阀手动控制进气的通断， 进气口安装了一个电磁阀，可自动控制进气的通断；一个KF16接口为备用接口；一个KF25接口安装了一个转接头，转接头上的铠装接口上安装了一个K型热电偶伸入到炉管内部探测样品温度。 · 右端磁流体法兰上安装了一个高温型压力变送器，使炉管内压力能显示在控制界面上，压力变送器量程0-0.1MPa；一个φ6.35mm的卡套接头为出气口， 一个通径3mm的球阀控制出气的通断，磁流体法兰的KF25接口上安装了一个不锈钢四通，四通上的KF16接口为备用接口，一个φ6.35mm的卡通接头我备用出气口， 一个不锈钢针阀控制出气的通断，一个KF25接口为抽真空接口，通过不锈钢波纹管与真空系统连接。
|

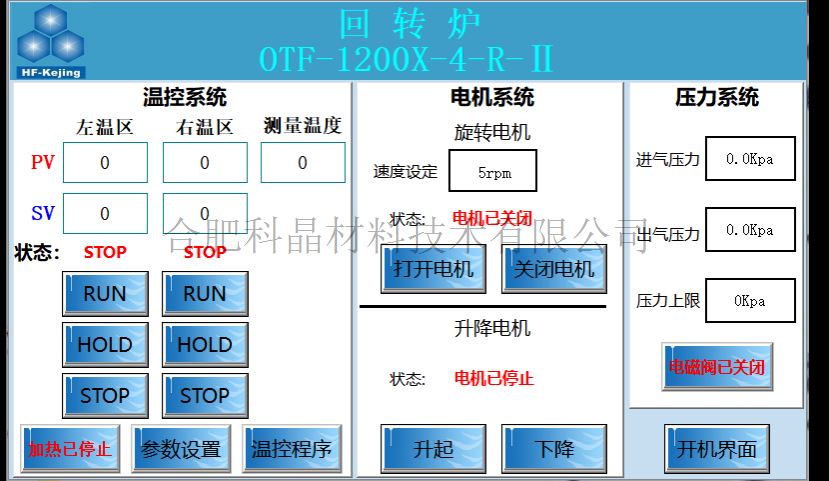

| 控制软件 | · 设备控制系统上设有PC通讯端口（附通讯协议），方便客户通过与电脑连接，实现远程控制设备 · 控制界面主要分为三个板块：温控系统、电机系统和压力系统 · 在温控系统中可设置设备的升温程序，可显示设备的实时温度，也可以显示外部安装热电偶所测的实时温度 · 在电机系统中可设置炉管的旋转速度，可启动/停止电机，长按上升、下降键可使炉体上升/下降 · 压力系统中可设置压力的上限值（上限值105KPa），同时显示进气端与出气端的压力值，也可设置进气电磁阀的开启与关闭。 · 温度曲线可将所有实验曲线自动存到磁盘，可查看近期所有指定时间的曲线，并放大或者缩小时间轴。 · 有记录、清除和导出数据的功能
|

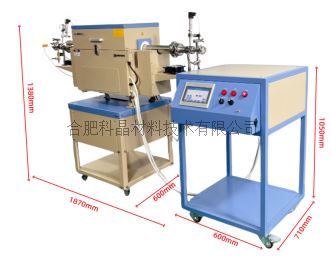

| 设备外形尺寸 | · 设备主体：1870×600×1380mm · 电源控制柜：600×710×1050mm
|
| 重量 | ·约150KG |
| 质保 | ·一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、炉管、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
注意事项 | · 炉管内气压不可高于炉管所能承受的上限压力（相对气压）； · 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全， 建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热， 则需时刻关注压力表的示数，若气压表示数大于上限压力，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。 由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |
