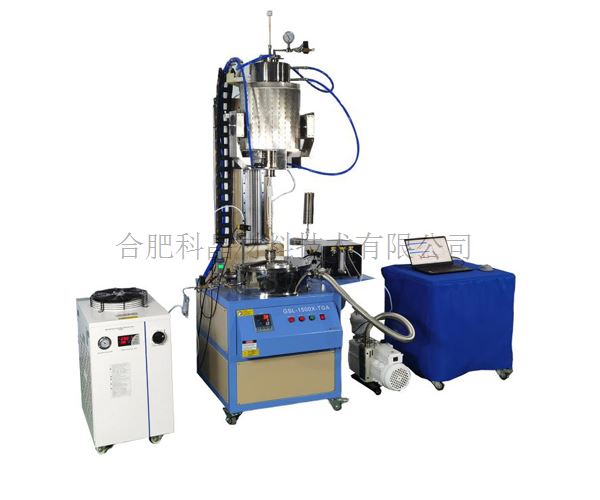

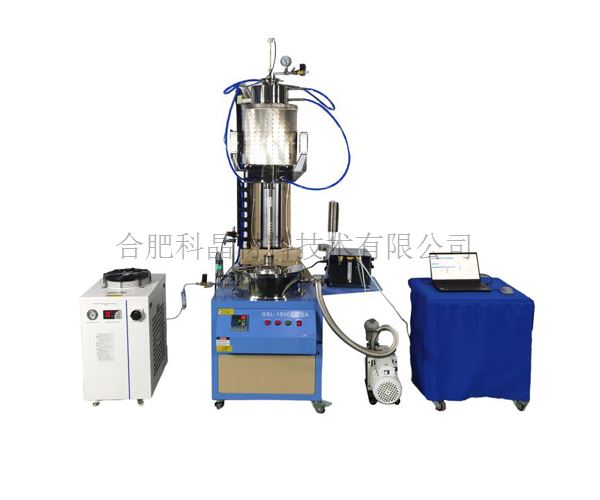

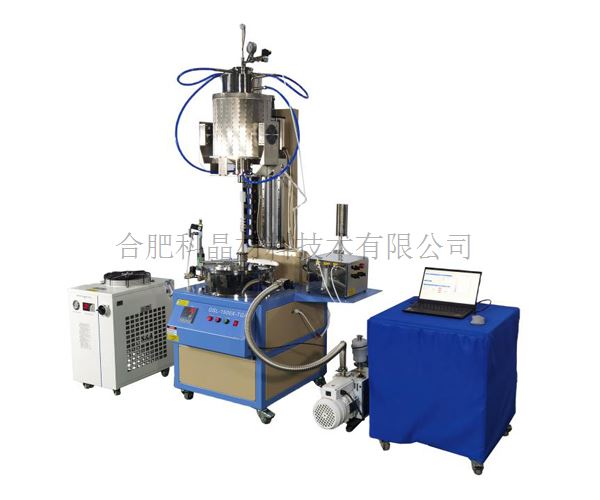

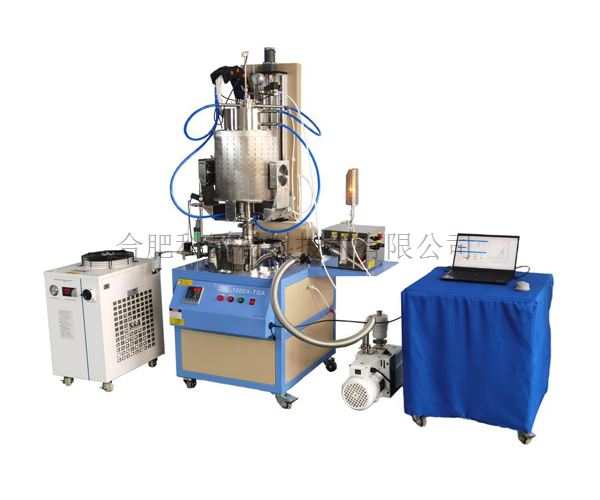

| 设备名称型号 | ·1500℃氢气热重分析炉（φ60mm炉管，配备可燃尾气处理装置） OTF-1500X-TGA |

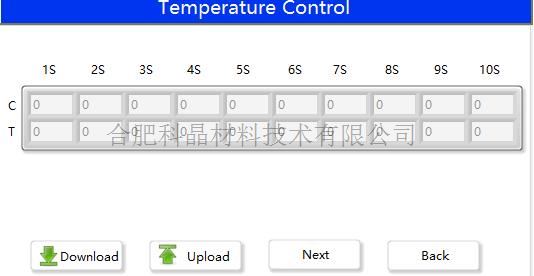

| 高温炉参数 | ·电源：AC 220V 50HZ ·功率：5.5KW ·最高加热温度：1500℃（＜30min） ·长期使用温度：900℃-1400℃（在常压状态下） ·推荐升温速率：0-1000℃≤10℃/min 1000℃-1400℃≤5℃/min 1400℃-1500℃≤2℃/min ·加热区长度：260mm ·加热元件：硅钼棒 ·热电偶：S型（热电偶从炉体侧面深入到炉膛内部） ·炉体外部安装了散热风扇，可有效降低壳体表面温度。 温控系统： ·包含一款889型温度控制器 ·上位机中可多段升温程序，并带有过热保护 ·控温精度为：±1℃ ·可从上位机中读取或设置升温程序，并可保存升温程序的配方值，方便下次调用
|

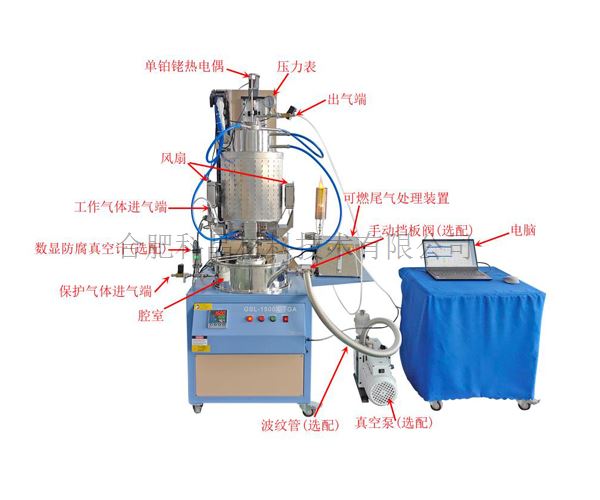

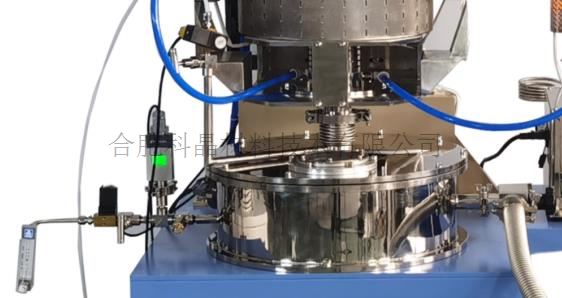

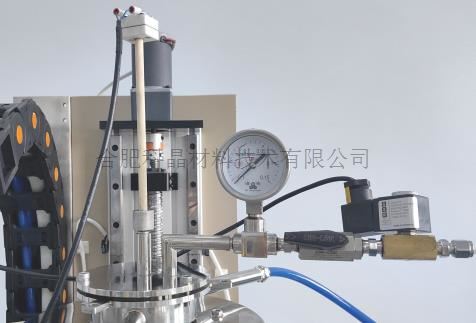

| 炉管与法兰 | ·炉管材质：高纯氧化铝管 ·炉管尺寸：φ60*610mm ·一对不锈钢水冷法兰安装在炉管两端，采用硅胶O型圈密封，法兰上含有进出水接头，通过软管与水冷设备连接。 上法兰： ·一个φ6.35mm的卡套接头为出气口，一个球阀控制出气的通断；出气端安装有电磁阀能自动切断出气，出气口与尾气燃烧处理装置上的可燃气体气体进气口连接； ·安装了一个量程为-0.1-0.15MPa的机械压力表用于观察炉管内压力； ·法兰顶部有一铠装接口，用于插入热电偶，热电偶型号：S型-500mm； ·法兰内部焊接有挂钩，用于悬挂多层石英挡板，挡板中间带头通孔，便于热电偶通过。法兰外面安装了一个水冷罩。 下法兰： ·下法兰上的一个φ6.35mm的卡套接头为工作气体进气口，通过一个不锈钢针阀手动控制和一个电磁阀自动控制进气的通断 ·下法兰通过快速连接的方式与一个不锈钢腔室连接。 ·腔体上的一个φ6.35mm的卡套接头为惰性气体进气口，通过一个不锈钢针阀手动控制和一个电磁阀自动控制进气的通断，进气口安装了一个量程为25-250ml/min的浮子流量计用于调节进气量 ·一个KF16接口可选配安装数显真空计，更能直观的查看腔体内的真空度。 ·安装了一个安全泄压阀，当腔室内气压达到上限压力时，安全阀自动打开排气； ·含有两个KF40接口，一个用于外接天平的信号线，一个为抽真空接口，通过挡板阀和波纹管与真空系统连接。
|

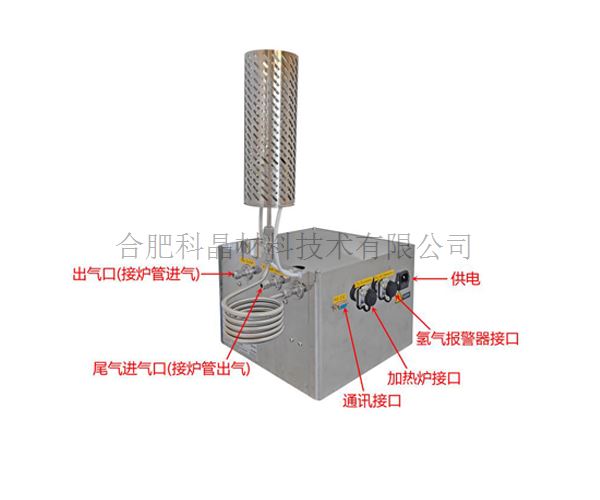

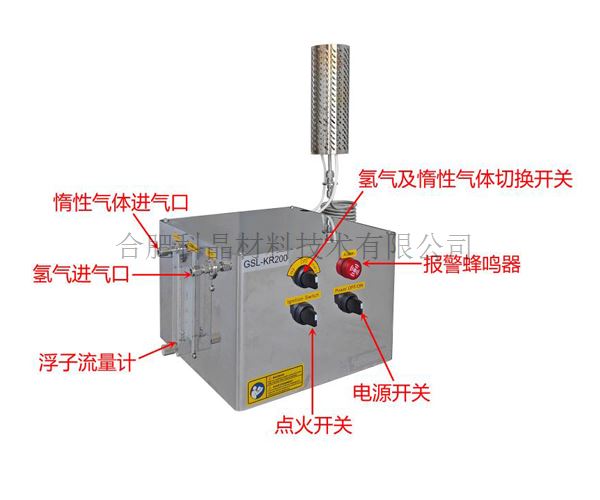

| 可燃尾气处理装置 | ·电源：AC单相220V 50/60Hz ·功率：200W ·两路进气口，惰性气体进气口（接气源）和可燃气进气口（接气源），进气口为φ6.35mm的双卡套接头 ·气源接入后通过浮子流量计（浮子流量计量程0.1-1L/min）调节流量大小，通过G1/4双卡套接头输出后接入管式炉进气口 ·可燃气体从管式炉内输出后接入该设备可燃气体进气口，接口为G1/4双卡套接口 ·点火装置：采用进口电阻丝加热点火，表面涂有氧化铝涂层，减缓电阻丝氧化，装有电流互感器，可以检测电阻丝是否加热。 ·点火异常切断进气和出气，以及加热炉接触器（接口预留，加热炉进行简单改造） ·可外接氢气浓度报警器，检测到氢气浓度报警自动切断进气及点火（接口预留），报警器选配
|
| 炉体升降机构 | ·炉体固定在背面的移动机构上，由控制面板上的上下按钮控制其自动上升或下降， 方便取料与放料，炉体上下可移动距离：500mm |

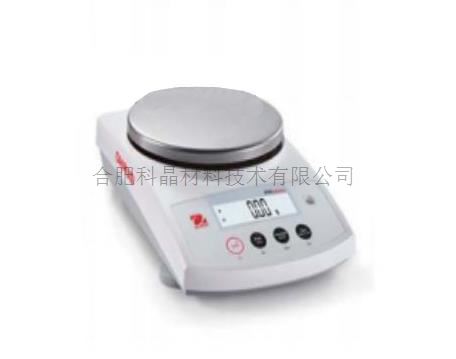

| 称重系统 | 承重传感器： ·量程：330g ·精度：1mg ·最大可称量物料重量：150g (如果需要更高精度，请联系销售进行定制) 称料坩埚： ·材质：氧化铝 ·尺寸：φ40*40mm ·有效容积：20ml
|
| 称重曲线 | ·重量随温度变化的曲线 ·抽真空与通气均会对天平数据有不同程度的影响，以具体的实验数据为准。
|

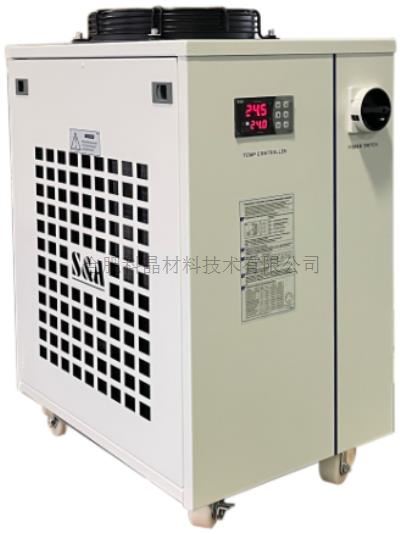

| 水冷设备（选配） | ·型号：CW-5300 ·电源：AC 220-240V 50HZ ·工作电流：0.8-6.1A ·制冷量：6274Btu/h ·水箱容量：10L ·最大流量：16L/min
|
| 称重数据校准处理功能 | ·在同等实验条件下先用空坩埚进行数据校准，第二次对样品进行测试实验，通过两次实验数据的校准比对， 从而排除环境因素对天平本身的数据的影响，得出最终的热重数据。
|

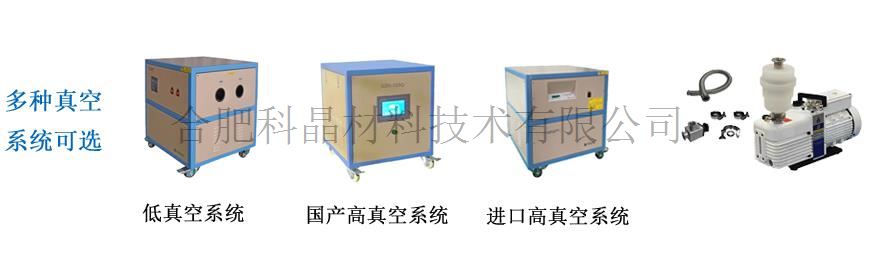

| 真空系统（选配） | ·多种真空系统可选
|
| 供气系统 （可选） | ·您可以将TGA炉与多通道气体输送系统连接，用于混合气体操作，或将气体分析仪连接到气体出气端口。 ·建议气体流量≤200sccm
|

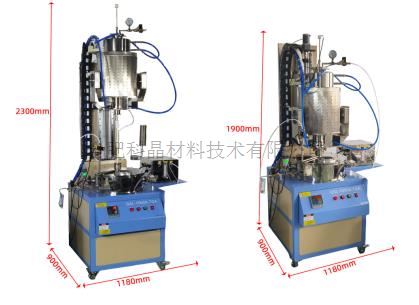

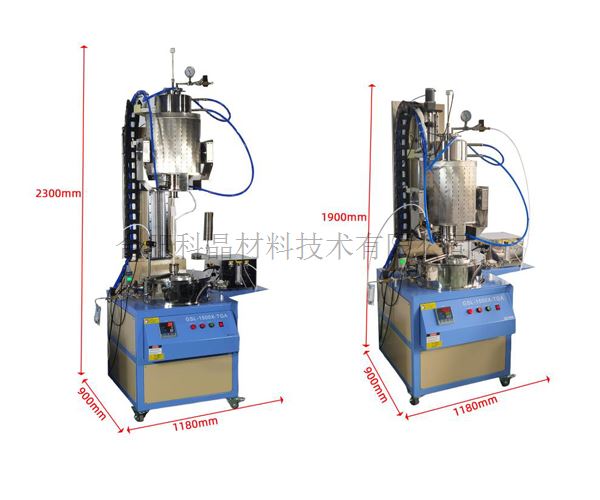

| 设备外形尺寸 | ·1180L*900W*1900Hmm（升起2300Hmm）
|
| 重量 | ·约280KG |
| 质保 | ·一年保修，终身技术支持 ·特别提示： 1.耗材部分如加热元件，刚玉管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内。 |
| 使用注意事项 | ·炉管内气压不可高于0.02MPa（相对气压）； ·由于气瓶内部气压较高，所以向刚玉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； ·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） ·我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责； ·气体的流量应＜200SCCM（200ml/min） ·由于氧化铝管制作工艺的原因，炉管在烧结过程中会存在断管的风险，这是无法完全避免的，请客户知晓。 |

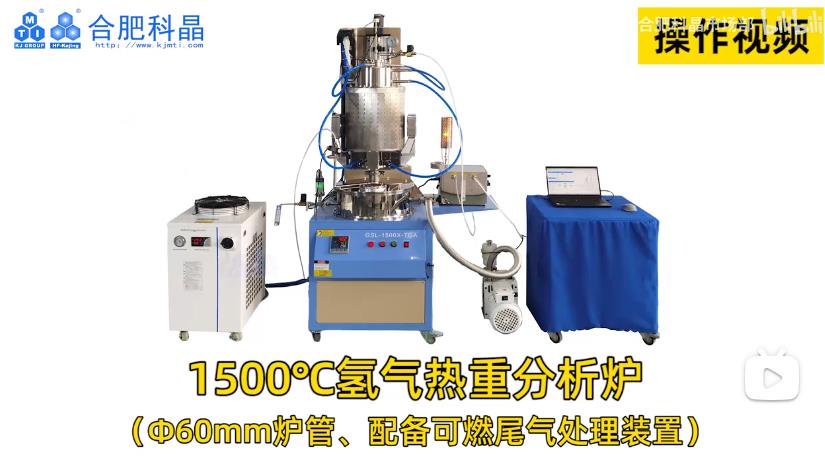

| 操作视频 |
