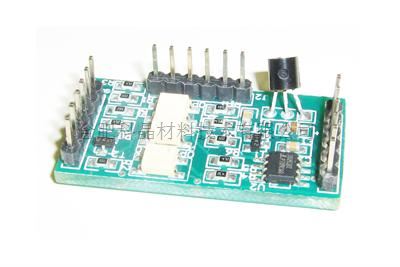

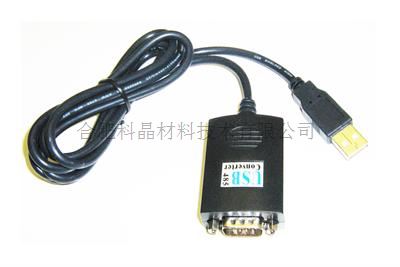

包含 | ·配备一台Windows10操作系统的笔记本电脑(4GBRAM,500GB硬盘); ·安装在温度控制器PCB上的控制模块(图1) ·一根USB串口线(适配器线,适用于具有 USB 接口的计算机)(图2); ·一张光盘包含温控软件和USB转RS485驱动程序,兼容WindowsXP/Vista/Win7/8/10 |

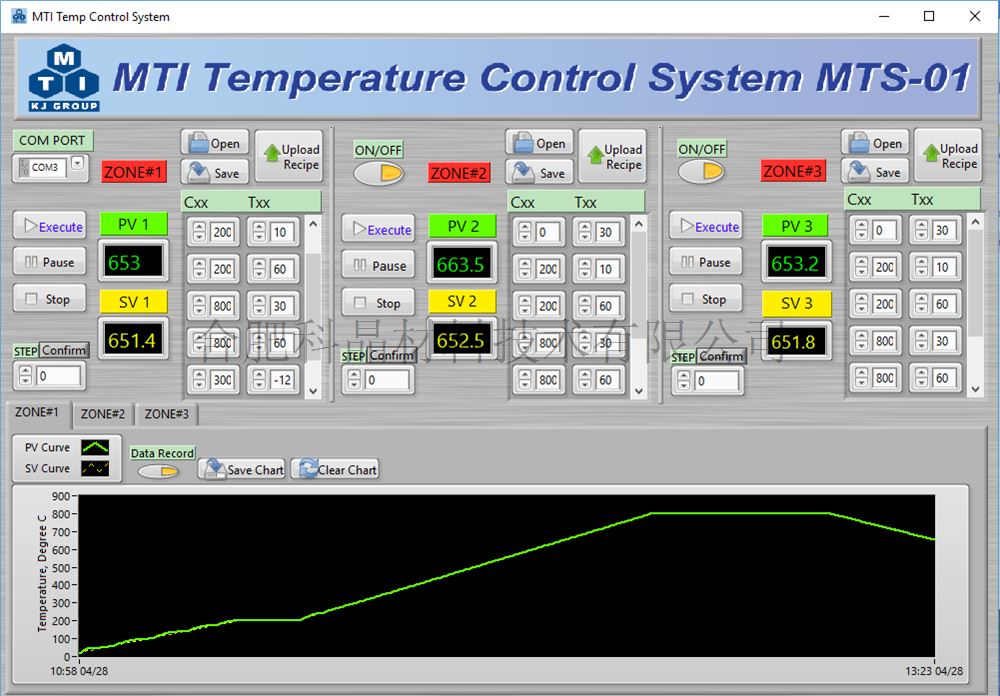

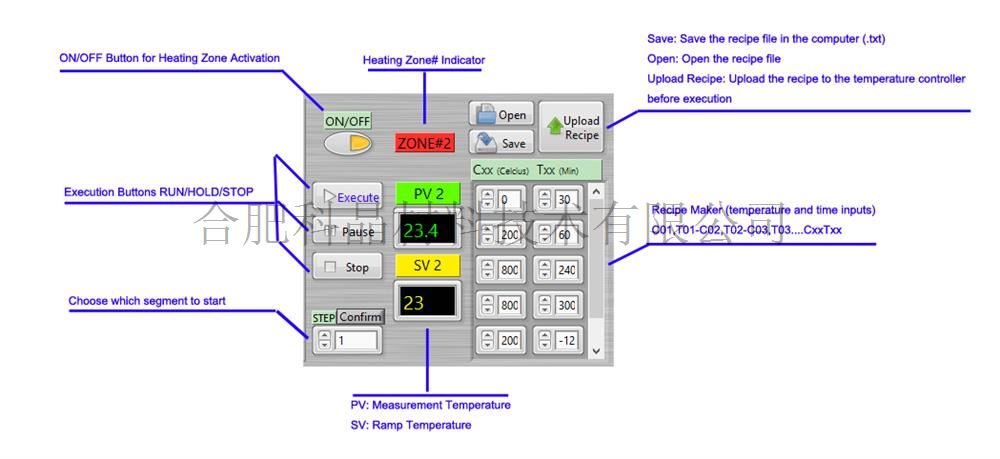

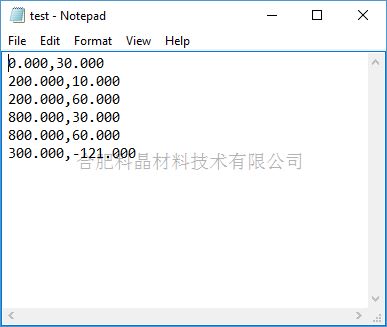

操作界面 | ·温度曲线可允许创建自定义的温度配方,控制不同的流程,比如:运行、保持、停止、跳跃步骤、配方制作、PV和SV显示、温度。(详情见图1); ·可以对1~3个加热区的设备进行温度编程和监控。(详情见图2); ·实时图表绘制(Y轴:温度;X轴:时间)。允许保存图表(.png文件)和清除历史记录。(详情见图3); ·一旦激活“数据记录”功能,就会继续记录测量温度和时间的数据(.CSV文件)。可以使用MS Excel访问CSV文件。(详情见图4); ·可以将配方保存在.txt文件中以供将来操作需要。(详见图5) |
注意 | ·一套温控系统(EQ-MTS02)只能控制一台温控仪(或一个加热区)。对于具有多个控制器的多温区,请考虑区域数量并选择所需的相应数量的温控链接(EQ-MTS02); ·对于购买新炉子和该系统的客户,合肥科晶将在控制器内组装模块,并在计算机中准备好软件设置以实现即插即用; ·针对已有设备的客户,需要使用该系统升级,我们提供了详细的安装和应用操作手册; ·安装windows.net框架所需的软件; ·对于带有518P控制器的合肥科晶设备,如OTF-1200X、OTF-1500X、GSL-1600X、1700X和1800X,请选择EQ-MTS02-Y; ·对于合肥科晶高压炉,请选择EQ-MTS02-YP |
