1.7MHz超声喷雾热解炉(1200℃,用于合成纳米颗粒)
型号:
OTF-1200X-PGEP
产品概述:

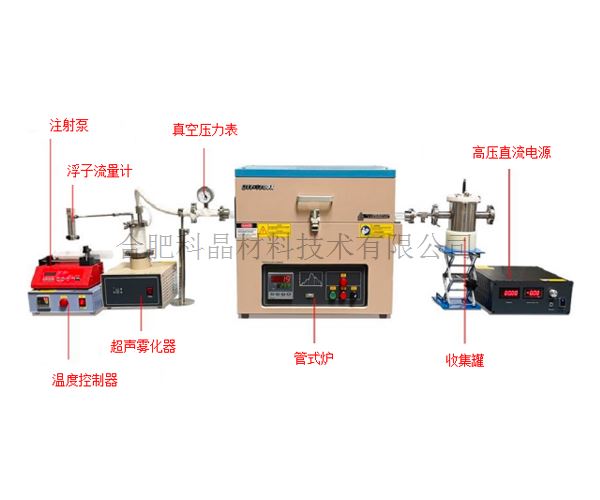

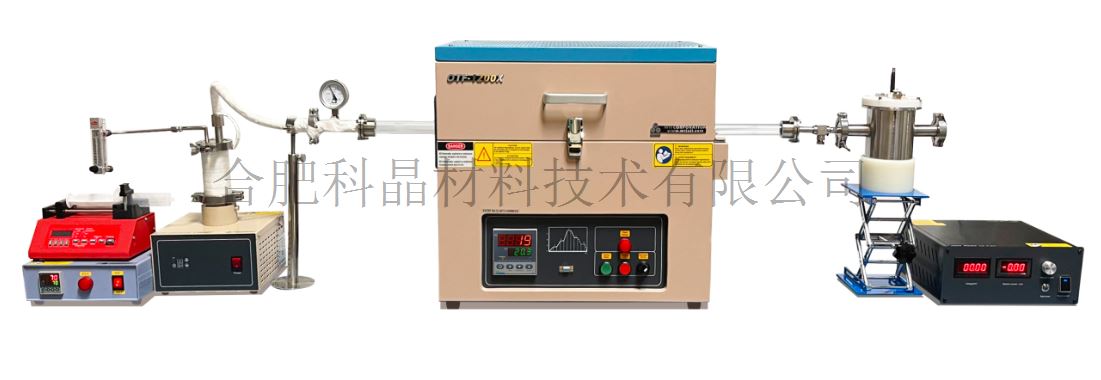

OTF-1200X-PGEP 是一款超声雾化造粒炉,用于合成各种纳米粉末。主要组成:超声雾化系统,管式炉,和静电收集器,分别用于前驱体雾化,雾化后加热分解,纳米粉收集。此系统提供了非常先进的合成粉体的方法,可控制颗粒尺寸,形态,和纳米/微米级结构。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品特点

·前驱体雾化:1.7MHz超声雾化罐,可以把液体前躯体雾化,几乎不产生任何热量。雾气随着导管进入到加热炉内,导管上缠绕有加热带防止雾气冷凝。

·加热分解:管式炉最高温度可达1200℃。通过载流气体将雾气带入到炉管内,通过高温将雾化的前驱体分解.

·纳米粉收集:一个静电收集器(1.2L30KV),可有效从流动气体中收集纳米颗粒。


管式炉-加热分解

电压&功率

·单相, 208V~240V AC, 50/60 Hz   (30A 空气开关)

·最大功率. 3 kW

工作温度

·最高工作温度:1200℃(<1小时)

·连续工作温度:1100

最大生温速率

·20/分钟

加热区&恒温区

·加热区:440mm

·恒温区:150mm(±2℃)

加热元件

·Fe-Cr-Al 合金掺 Mo

温控系统



·采用PID方式控制温度,可设置30段升降温段

·安装有超温和断偶保护和保温

·控温精度:±1

·RS485 通讯接口

炉管

·材质:高纯石英管

·尺寸:外径25mm×内径21mm×1200mm

法兰&接口

·左法兰:KF25接口

·右法兰:KF25接口

前驱体雾化

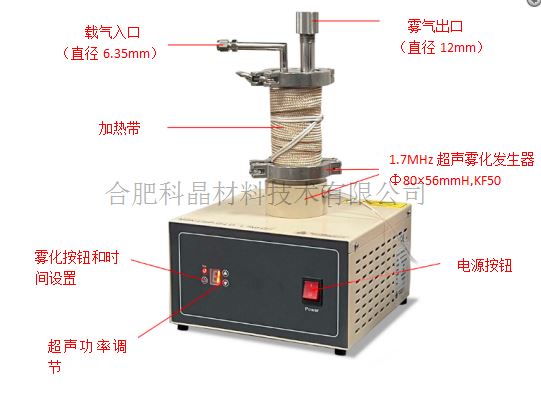

超声发生器


·316不锈钢液体罐,配有密封圈和加热带

·1.7MHz 超声发生器,安装PEEK材质基板

·3个水平功率输出档(低档:1,注液速度=0.2ml/分钟。中档:2,注液速度=0.4ml/分钟。高档:3,注液速度=0.6ml/分钟)。为了达到更好的雾化效果注射泵的输液速度应该和超声发生器输出功率匹配

·7个档时间设置:1=无时间限制,2=30分钟,3=60分钟,4=90分钟,5=120分钟,6=150分钟,7=180分钟

·液滴尺寸<10um,要依靠液体粘度,超声频率和进气速度t

·连续模式和时间模式可设置

·快速卡箍接口,便于拆装,容易清洗

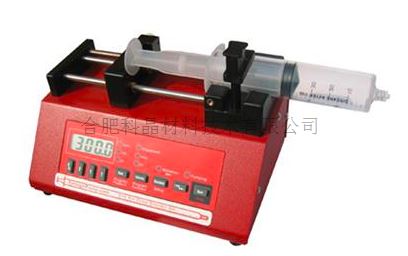

注射泵


·注射器容积60ml

·注射泵可连续输液

·当泵运行时,注液速度也可被改变

·带有记忆设置功能,可直接启动已储存的注液程序

·若电源断电,等电恢复后,注射泵可继续根据程序运行

·最大注液速度为25ml/分钟(采用60ml注射器)

·可选择注液速率单位: mL/hr, µL/hr, mL/min, µL/min

·可选购加热型注射泵(需要额外费用)

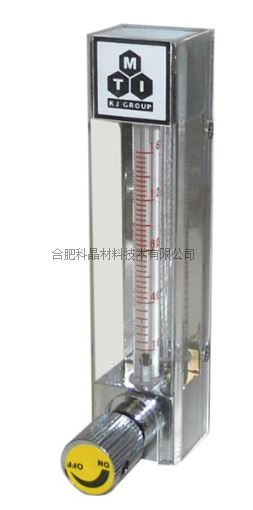

浮子流量计


·一个0-1000ml/分钟的父子流量计安装在设备上

·可选购质量流量计(需额外费用)


纳米粉收集

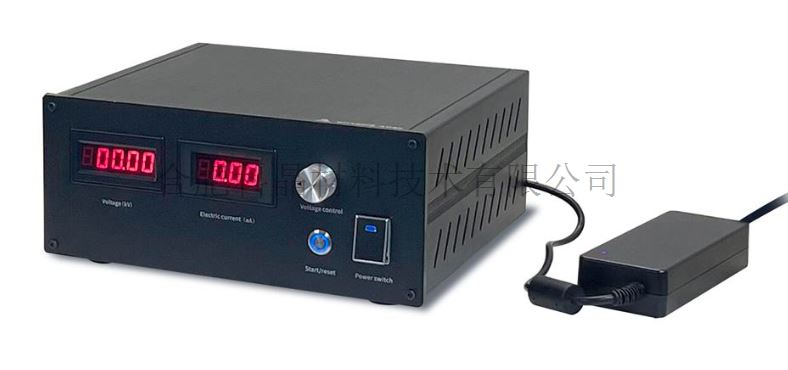

高压电源


·输入电压:220V 单相

·输出:最大电压30KV,功率30W

·数字显示电流和电压值

·输出电压和电流可以被设置

·恒流/恒压模式可操作

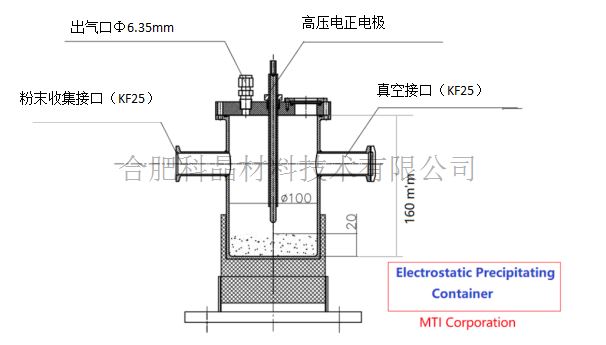

静电收集器




·最大电压30KW1mA

·KF25接口与管式炉法兰连接

·可调节收集器和管式炉的水平高度


净重

180Kg

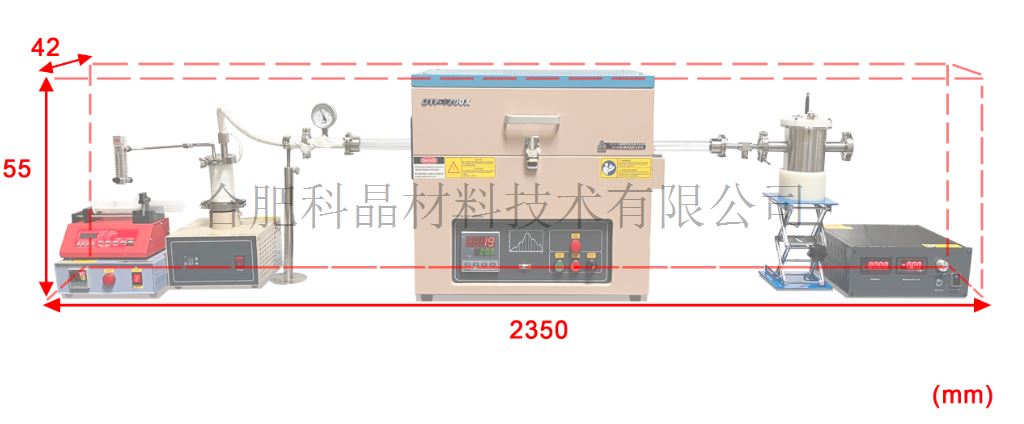

外形尺寸


质保

一年质保期,终生维护

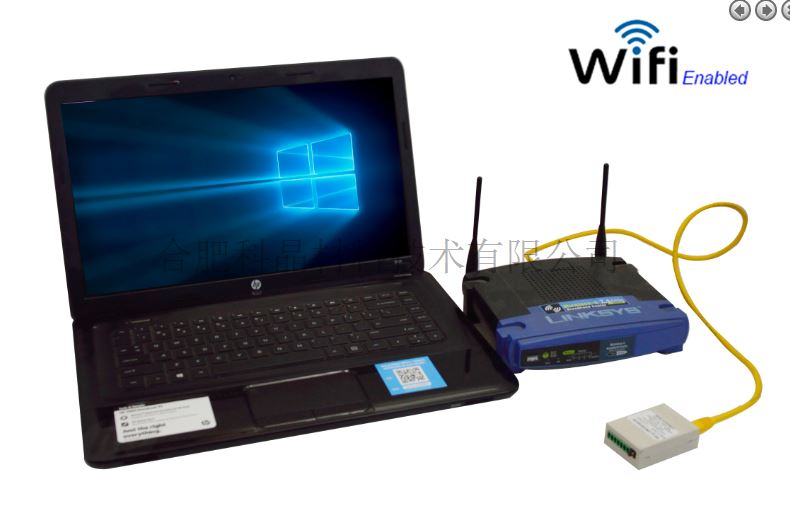

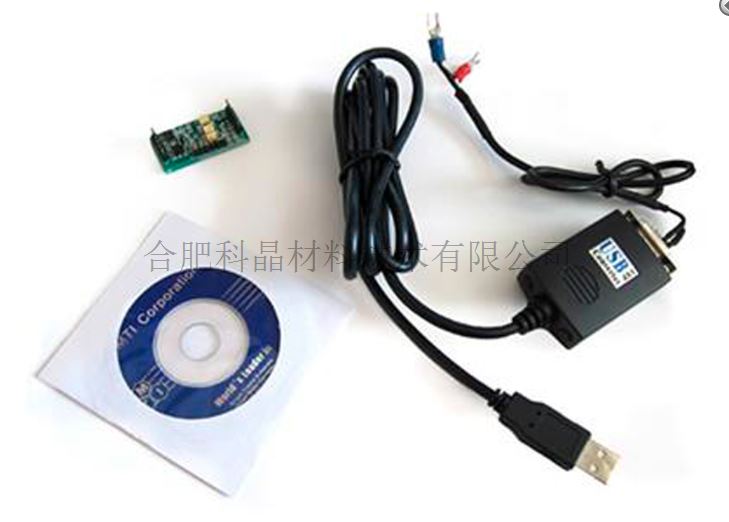

电脑,软件&无线控制(选购)

·一个新的笔记本电脑 Window10系统

·Labview 基础温控系统(MTS01)可用电脑这只温度程序,读取温度曲线

·无线远程控制,控制范围300
