特点 | ·反应釜采用镍基合金制作,尺寸为Φ35mm(内径)×326mm(深度),高温高压环境可达到1100℃,3MPa ·安装有超温报警和互锁功能,保证操作安全 ·带有超压报警,法兰上安装有高压电磁阀,可自动调节气压 ·设备包含温度控制和压力显示软件,可远程操作 |

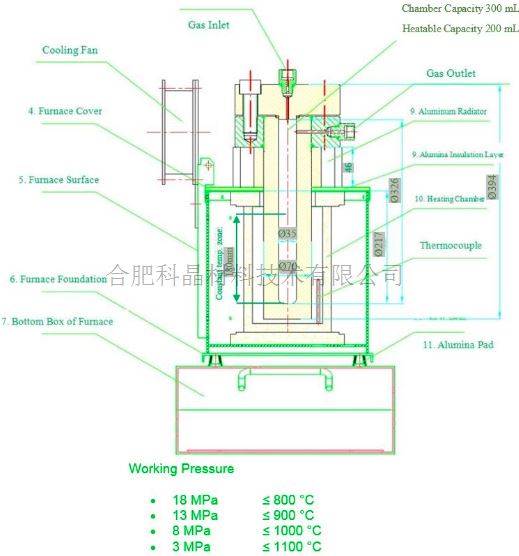

结构 | ·左图为反应釜结构图 ·警告:不可将脸面对于反应釜法兰,避免造成人生伤害 ·警告:高温高压反应釜必须放入防爆柜里面使用(下图为防爆柜) |
电源 | ·输入电压: 208 - 240 VAC, 50/60 Hz, 单相 ·功率:1.5 kW |

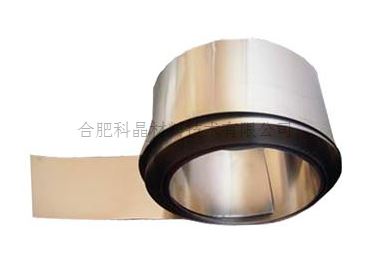

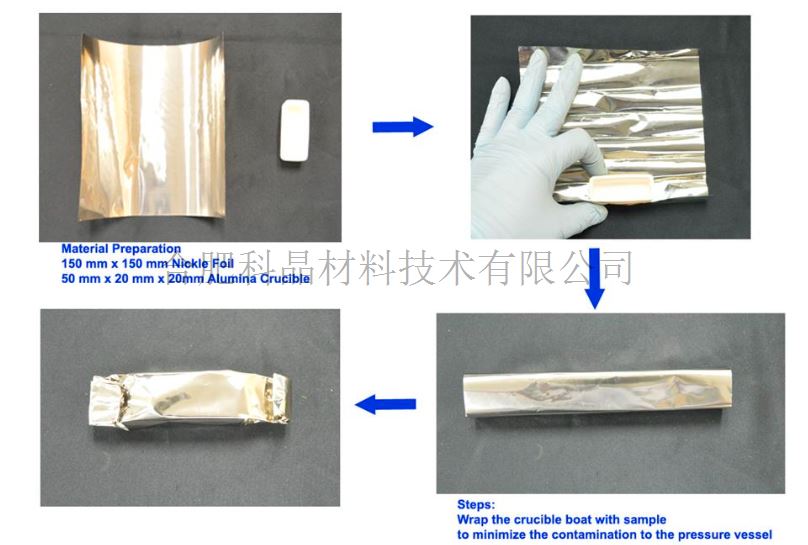

反应釜 | ·材质为镍基合金钢(GH747) ·尺寸:70mm 外径 x 35mm 内径 x 326 mm 高度 ( 有效容积300ml) ·法兰口安装有一个铝制散热器 ·可选购氧化铝或石英坩埚用于放入样品,样品不可直接接触反应釜,为了保证反应釜使用寿命 ·可用镍箔包住坩埚和样品,再放入到反应釜中,避免样品污染反应釜 |
工作压力 | 16.5 MPa ≤ 800 °C 10 MPa ≤ 900 °C 5 MPa ≤ 1000 °C 3 MPa ≤ 1100 °C ( 《 1 小时) |
压力显示 | ·一个精密高压传感器安装在高温高压反应釜法兰上,可测试反应釜内部气压 ·一个压力显示器安装在控制盒面板,可设置气压报警值,当气压达到设置值后,仪表会发出报警,反应釜内部气压也会通过高压电磁阀自动卸掉 |
温度控制 | ·采用PID方式控温可设置50段温度段 ·控温精度:±1℃ ·最高工作温度:1100℃(≦1小时) ·连续工作温度:≤1000℃ ·加热速率:≤10℃min ·恒温区长度:80mm(±1℃) ·热电偶:K型热电偶 ·配有控温软件,可用电脑远程操作 |

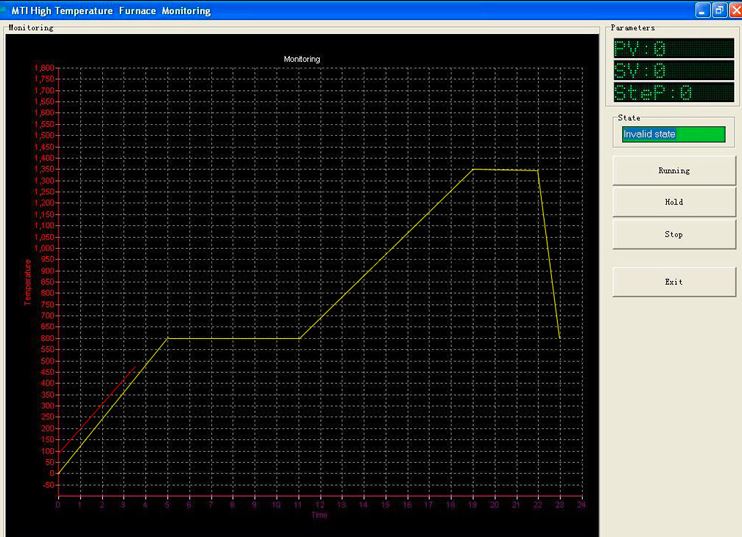

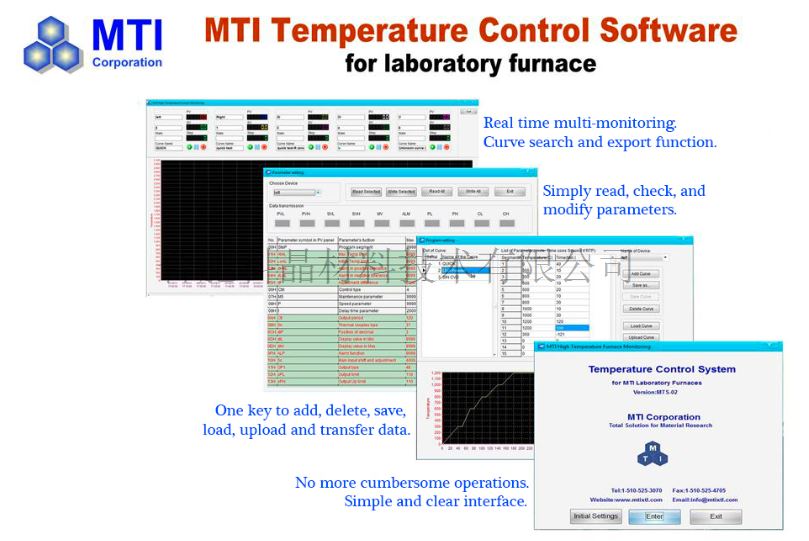

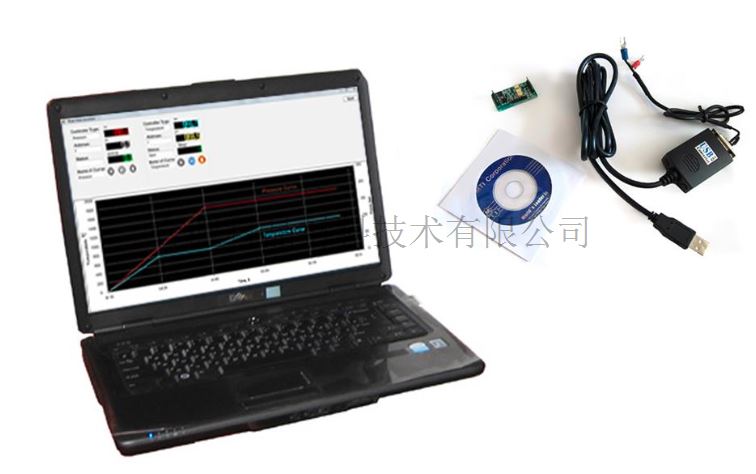

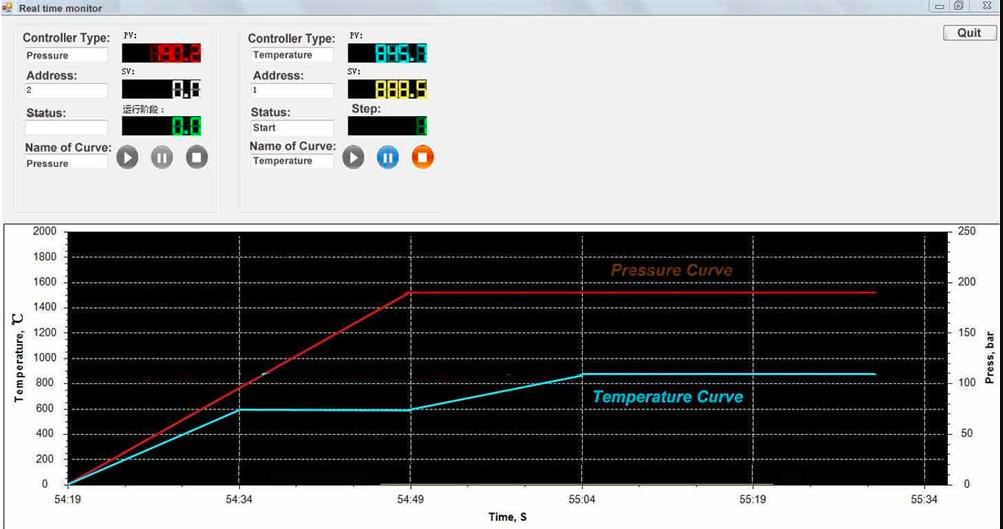

PC控温软件(可选) | ·一个MTS-02控制软件可通过PC控制温度和显示压力 ·此PC控制模块可兼容Labview 软件 ·可用电脑控制设备 |

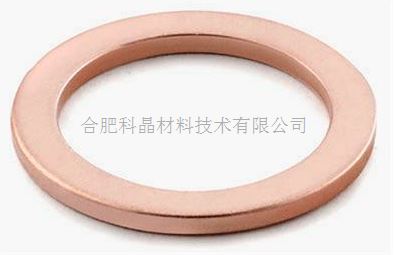

配件 | SS316不锈钢针阀,连接管和压力传感器 配有2个无氧铜密封圈(外径63mm)(如下图) |
设备尺寸 | 340 mm W x 320 mm D x 820 mm H |
净重 | 35KG |
质保 | 一年质保期,终生维护(不含密封圈,加热元件等耗材) |

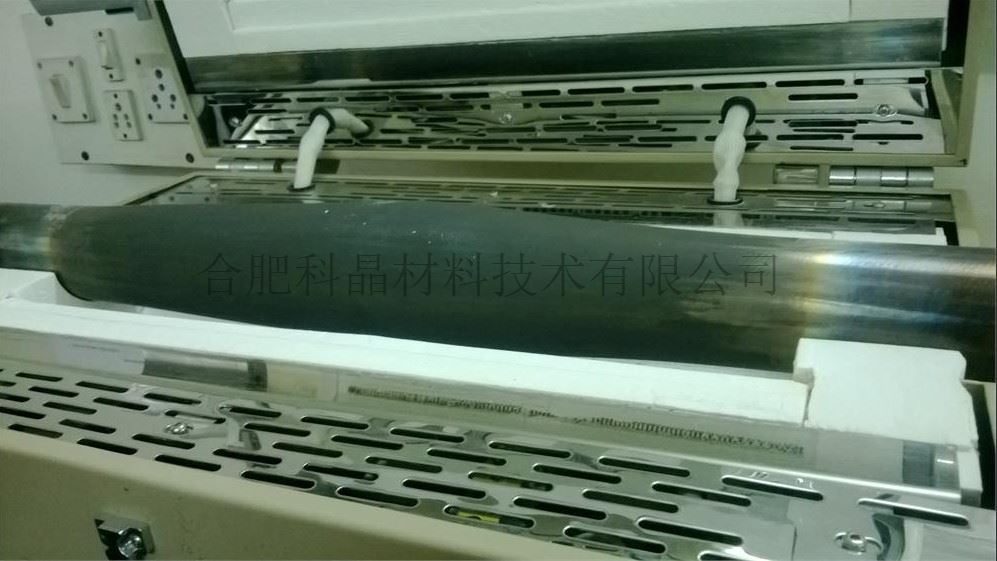

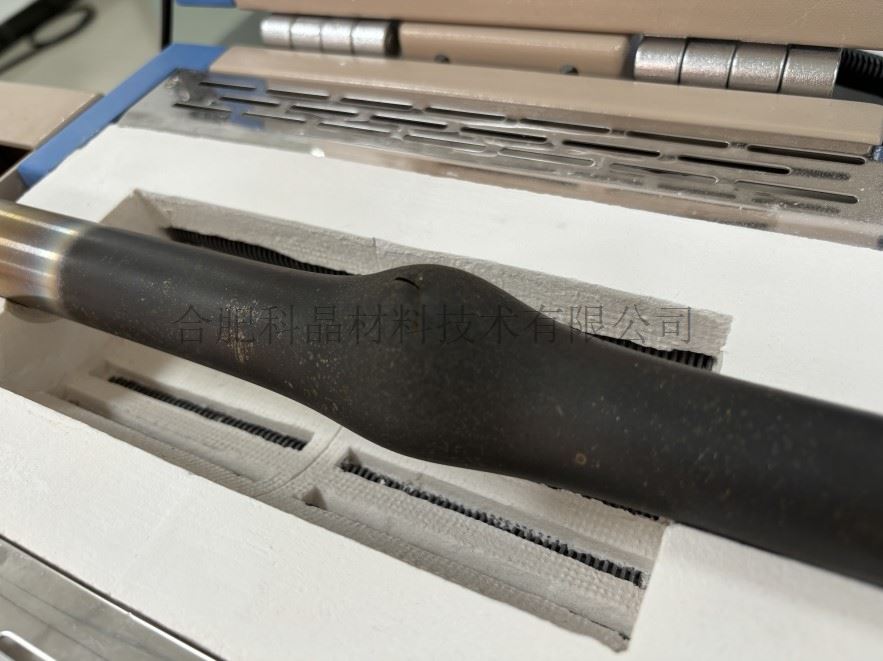

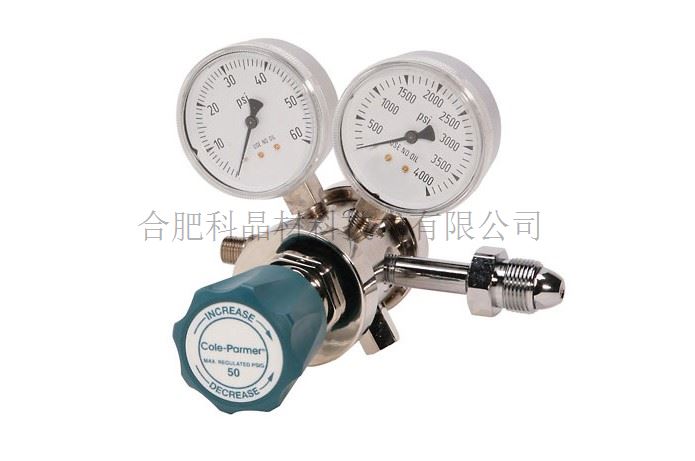

安全注意事项 | ·镍基高温合金是一种可在高温、高压下使用的可靠炉管。它具有优异的延展性和拉伸性能,在超压破坏试验中只发生蠕变变形,随后形成裂纹(通常在管中心的热区)以此来释放压力。超压破坏试验中不会发生脆性断裂,在超压条件下也不会发生爆管情况(图1.2所示为正在进行高压试验的镍基高温合金管)。 ·注意:对于使用易燃、有毒或腐蚀性气体,建议先联系我们,了解前提条件和预防措施; ·注意:气瓶上必须安装减压阀来调节气压(图3) ·注意:建议使用扭矩扳手,避免法兰螺钉拧的过紧(图4); ·警告:为了防止样品污染炉管,保证炉管使用寿命,不要让样品直接接触炉管,请使用石英或氧化铝坩埚,盛放样品后再放入炉管中(图5.6) 图1 图2 图3 图4 图5 图6 |
应用注意事项 | 建议加热/冷却速率:5~10℃/min 不可过度拧紧法兰螺丝,会照成螺丝损坏,建议使用扭力扳手,按照说明书要求的力矩来拧法兰螺丝 警告:为了使用者的安全,高压反应釜必须放置在防爆箱内使用 |
