| 设备名称型号 | 双罐高能摆振球磨机 MSK-SFM-3-II（UL)含球磨罐 |
||||||
| 产品特点 | · 双罐设计，可同时球磨两种材料 · 球磨速度可调（分体式调速单元），调速范围：0-1000rpm · 24V直流电机，可在Ar气环境下使用（手套箱内使用） · 配套2个不锈钢球磨罐和2个尼龙球磨罐 · 二氧化硅可处理至D50 100nm 注意：最大进料量≦1/3罐体容积 |
||||||
| 基本参数 | · 电源：AC 220V 50HZ · 采用24V直流电机，电机功率：100W |
||||||
| 控制单元 | · 用于在手套箱或通风柜中进行远程操作的独立控制箱。 · 速度控制范围：300-1000rpm可调，低于250rpm可能会导致强烈的共振频率 · 时间控制：0-30min可调 · 进料粒度：＜1mm · 出料粒度：某些材料（主要是陶瓷材料）最小为 0.1 微米 · 通过彩色触摸屏对正转、反转和运行时间进行三段编程
|
||||||
| 馈通（选配） | · 如果设备要在手套箱内使用，需额外购买KF40馈通 |
||||||

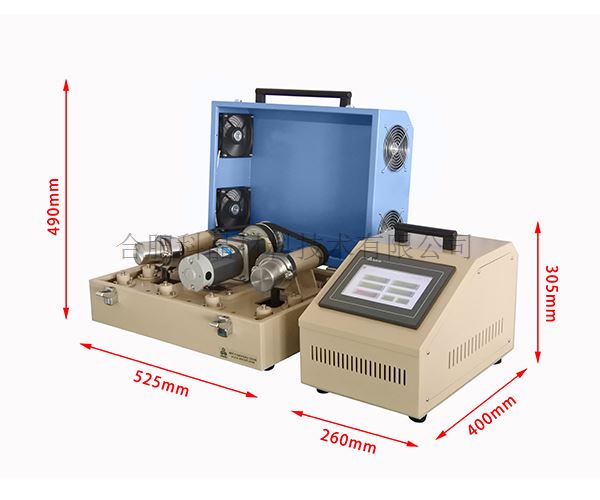

| 产品尺寸 | · 主机（开盖）：525mm（L） x 550mm（W） x 510mm（H） · 主机（关盖）：525mm（L） x 380mm（W） x 290（H） · 控制盒：260mm（L） x 400mm（W） x 305mm（H）
|
||||||
| 重量 | 约80kg |
||||||
| 产品在线展示 |
|
||||||
| 保质期 | 1年（不包含模具等损耗件） |
案例一
SFM系列球磨机湿磨效果汇总
试验结果：目前阶段最好的结果是1000转球磨18h所得结果113nm，经多次验证，结果准备，详细如下
 |  | 物质：二氧化硅 物料重量：16.65g 研磨罐材质：不锈钢罐 研磨罐容积：80ML 研磨方式：湿磨 | 选用设备：SFM-3-II 研磨时间：18小时 转速：1000rpm 细度：113纳米 |
（1）
（2）
试验思路：通过延长球磨时间、更换球磨罐与磨球材质、更换转速以及更换球磨机类型等，
摸索出得到纳米材料的方式
配套球磨罐：
 |  |  |
案例二：
球磨实验结果（仅供参考）：

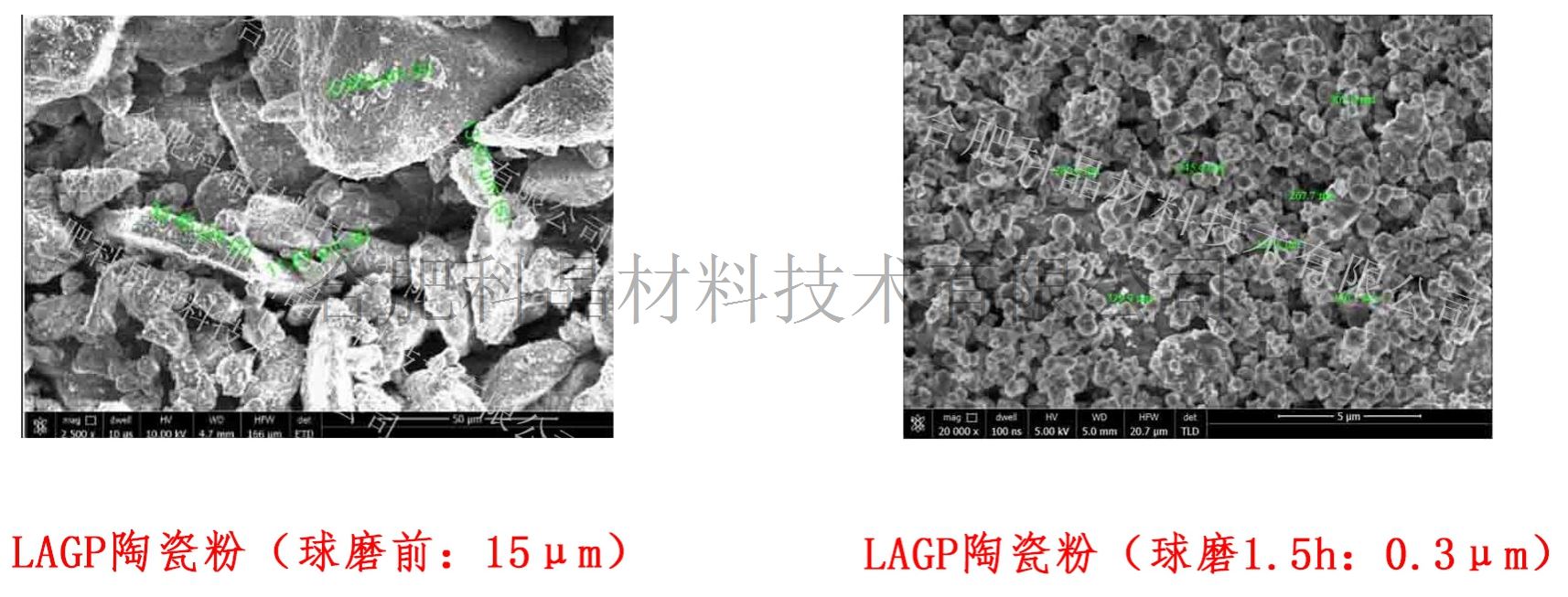

LAGP固态电解质粉（图1）和磁性材料（图2）
图1
图2
注意事项 | · 设备在运转前一定要关上上盖。 · 设备在运转前，罐盖及两根固定螺钉一定要拧紧。 · 设备运转前，请将转速调制共振转速外。 · 以下共振范围不要使用：210-290R/Min有共振，不影响其他转速下使用。以上均为 厂家测试，具体以实际操作为准。 · 使用前请先把转速调到需要的非共振范围，然后再让设备运行。 · 请将设备放在水平稳定地方使用。 · 使用前请将里面四个红色固定螺丝卸掉。 |
可选相关球磨罐如下：
| 球磨罐名称 | 容积 | 点击下方购买 |
| 玛瑙罐（含不锈钢护套） | 50ml | http://www.kjmti.com/product/18621.html |
| 不锈钢混料罐 | 80ml | http://www.kjmti.com/product/18624.html |
| 刚玉球磨罐（含不锈钢护套） | 80ml | http://www.kjmti.com/product/18571.html |
| 氧化锆球磨罐（含护套） | 80ml | http://www.kjmti.com/product/17244.html |
| 尼龙球磨罐 | 80ml | http://www.kjmti.com/product/14120.html |
查看诚信档案
皖公网安备 34012302000974号
