循环式精密金刚石线切割机
关键字:
无损伤切割、弹簧张紧
型号:
STX-201
产品概述:

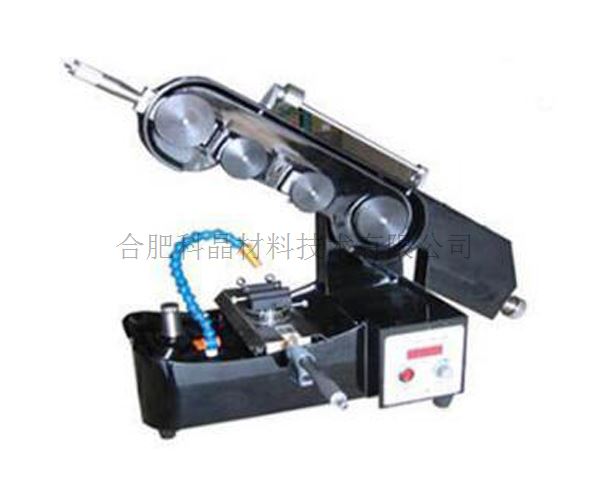

STX-201循环式精密金刚石线切割机是切割易损、脆性、小体积等材料的理想工具。嵌有金刚石的线锯丝尤其适用于各类晶体和基片的无损伤切割,如氧化镁晶体、页岩切片、红外光学材料(如硒化锌、硫化锌、硅、锗等晶体)、蜂窝陶瓷(汽车尾气处理载体薄壁、易碎)等。STX-201循环式精密金刚石线切割机是一款单线不连续式切割机,在切割样品时采用重力进给方式,样品的切割速度除与环形金刚石线的旋转速度有关外还与所加重力大小有关,但所加重力不能过大,否则达不到想要的切割速度还会损坏金刚石线。每切割一次样品手动进给一次样品,样品的进给量通过千分尺来控制。样品的位置及旋转角度通过手动旋转台来控制。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
设备名称

循环式精密金刚石线切割机—STX-201 (2020.3.6-科晶实验室审核)

产品提示

1、多种配件可选提示   2、特殊设备尺寸设备   3、科晶实验室邀请提示   4、配件妥善保管提示

基本参数

STX-200系列金刚石线切割机参数对比表


型 号

STX-201

STX-202A

STX-202AQ

STX-203

最大线速度

3.9m/s

1.4m/s

1.4m/s

2m/s

切割线总长度

进口环形线

(约840mm)

20m

20m

45m

张紧结构形式

弹簧张紧

气动张紧

气动张紧结构形式

气压调节范围

-------

0.1-0.4Mpa

Z轴行程

------

≤60mm

≤63mm

最大切割尺寸

52mm

50mm

53mm

切割线使用直径

0.42mm

<0.45mm

Z轴进给形式

重力进给

自动进给

Y轴进给示形式

手动千分尺进给

自动进给

手动角位台调节范围

±20°

-------

手动角位台调节精度

5′

-------

手动转台调节范围

0-360°

-------

手动转台调节精度

5′

-------

电动角位台调节范围

-------

±10°

电动角位台重复定位精度

-------

±8″

电动转台调节范围

-------

0-360°

电动转台重复定位精度

-------

<0.02°

最大样品重量

4kg

Y轴行程

≤50mm

Y轴进给示值精度

0.01mm

防水结构形式

敞开式

半封闭式

全封闭式

结构形式

闸刀切割结构

型材框架结构

型材钣金结构

外形尺寸(长x宽x高)

761x295x373mm

414x500x750mm

821x843x1052mm

重量

25kgs

40kgs

50kgs



更多参数请联系科晶销售部

标准配件

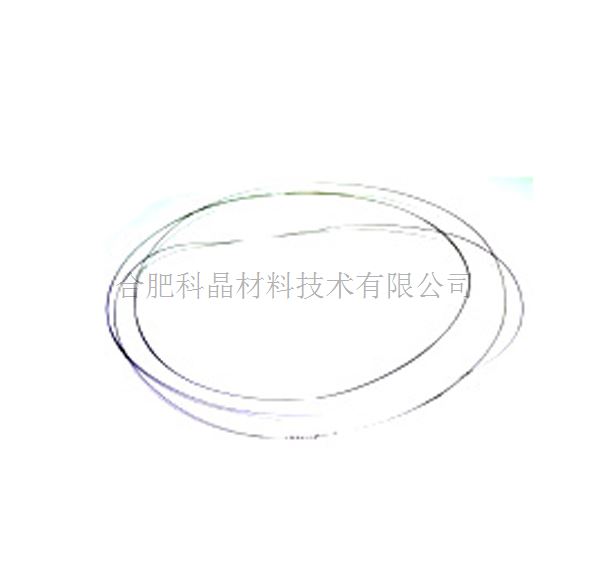

金刚石环行线

2条

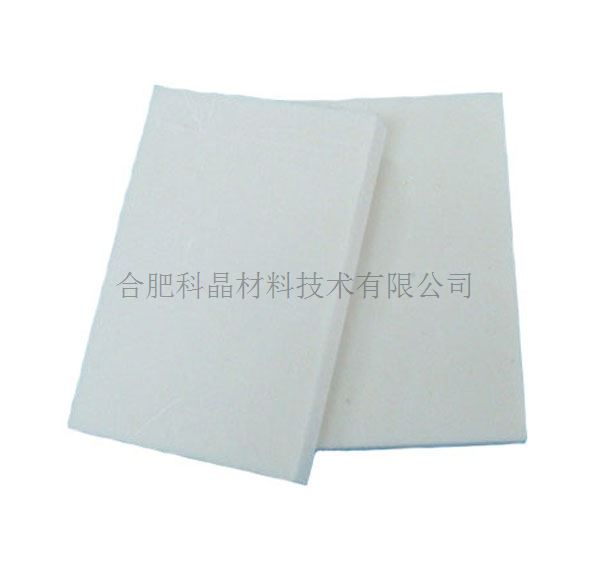

树脂陶瓷块

2块

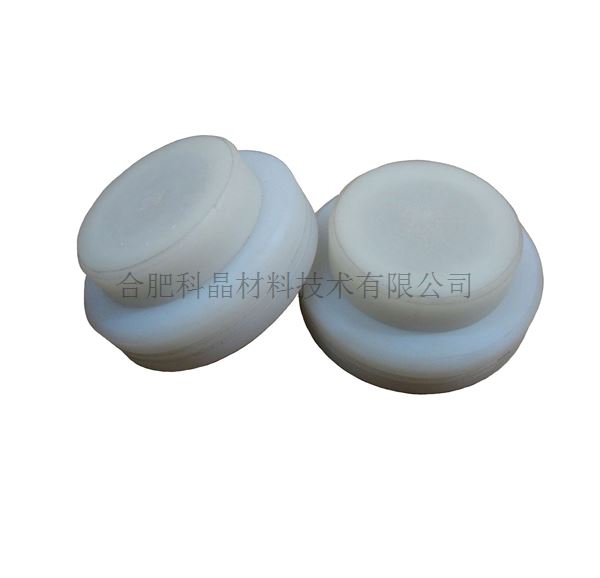

导向轮

2个

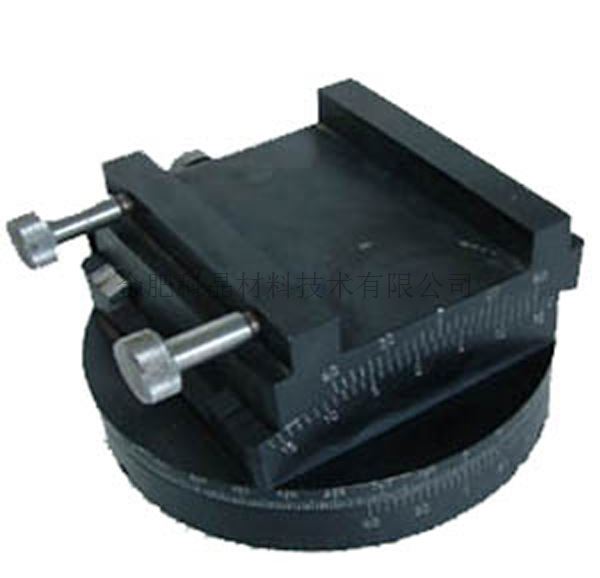

二维夹具

1套


十字夹具

1个


石蜡棒

4根



可选配件

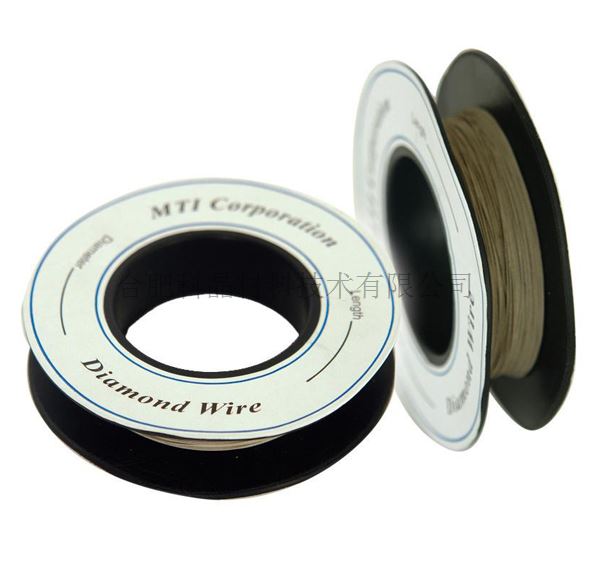

镶嵌金刚石的线锯丝Ø0.25mm(美国进口)

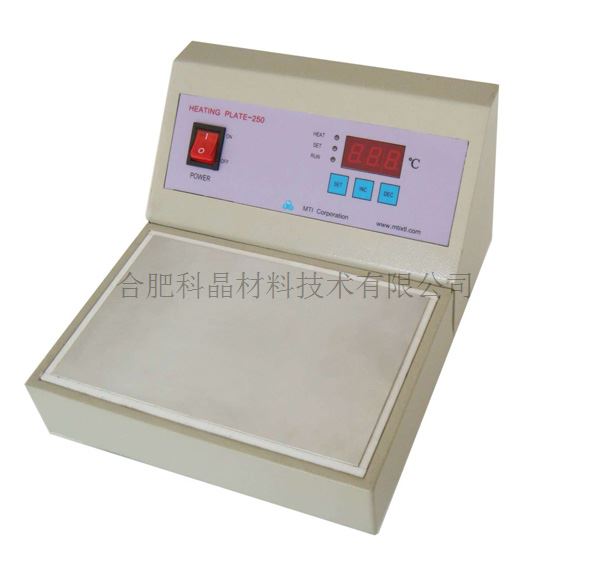

MTI系列加热平台

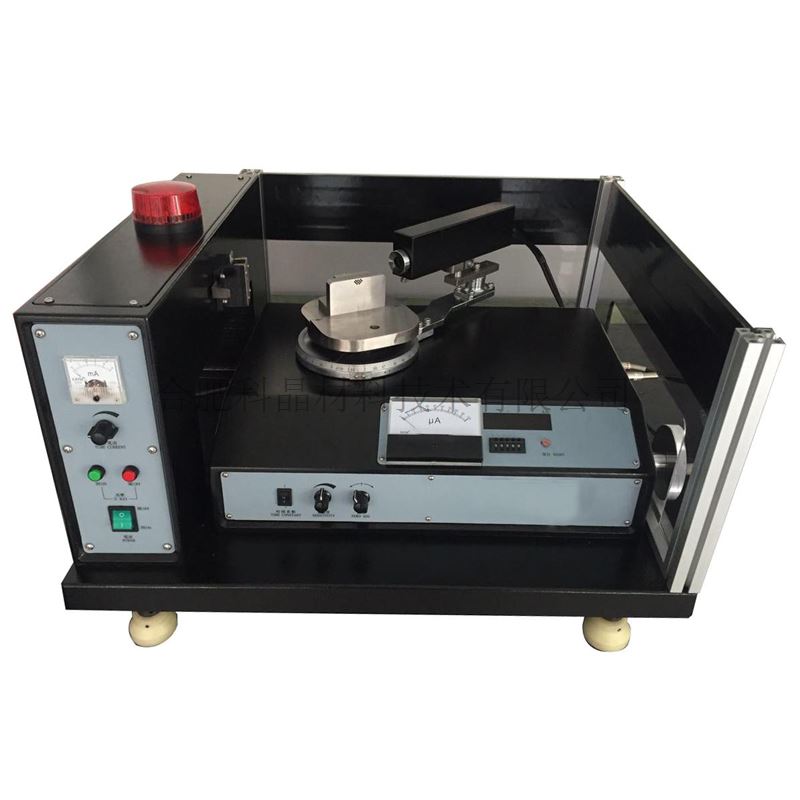

DX-100单晶定向仪
