| 设备名称 | 全自动金刚石线切割机-STX-1203 （2020.1.16-科晶实验室审核） |
| 产品提示 | |

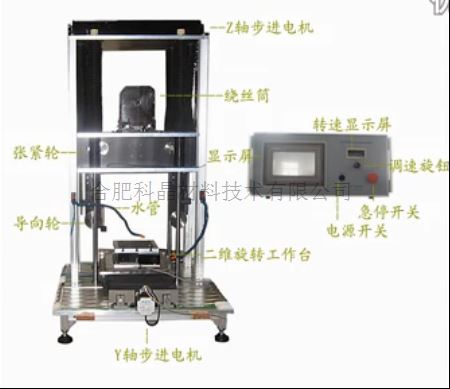

| 设备特点 | ▪ 主电机带动金刚石切割线向下做定速移动，材料固定在工作台上不动，确保切割的稳定。 ▪ 工作台可手动或通过程控进行360˚旋转调整。 ▪ 采用气动张紧系统，使用进口气动元件，使张紧力更加稳定可靠。 ▪ PLC程序控制系统及大尺寸触屏，使操作简单快捷。 ▪ 可根据您的需要设计各种配用工装卡具。 |
| 相关视频 |
操作视频 |
| 基本参数 | ▪ 电源：220V 50Hz ▪ 最大功率：<475W ▪ 主轴电机：交流变频电机，功率300W ▪ Y、Z、R轴电机：精密步进电机 ▪ 切割线运丝速度：0-8m/s可调，数显。 ▪ 切割线总长：≤150m ▪ 切割线直径：≤0.45mm ▪ Y轴行程：≤300mm，数显 ▪ Z轴行程：≤300mm，数显 ▪ Y、Z 轴进给示值精度：0.01mm ▪ 工作台转角：0-360˚，分辨率0.01˚，数显 ▪ 工作台重复定位精度：＜0.032˚ ▪ 切割最大样件尺寸：Ø300mm×300mm ▪ 张紧系统：气动张紧，张紧气压调节范围0-1MPa ▪ 安全控制装置：断线自停、急停开关 更多参数请联系科晶销售部 |
| 外形尺寸 | 1075mm×892mm×1623mm |
| 重量 | 约200kg |
应用技术提示 | ▪ 冷却剂的流速可通过蓝色进料管中的阀门进行调节。请适当调整以提高切割性能。 ▪ 请使用正确的切割液，请勿使用自来水或其他液体会腐蚀机器零件。 ▪ 首次使用前，建议涂抹10-15滴抗磨液压油（ISO 32）或连续工作150小时。 ▪ 应定期向电机轴中添加少量润滑脂（通用润滑脂即可） ▪ 每次使用后必须清洁机器。 |
警示 | ▪ 要求使用适当的切割液以防止机械部件腐蚀，不要直接使用自来水，生锈部件不属于保修范围。 ▪ 请勿过度冲洗样品台，否则可能会生锈。 ▪ 使用时切割速度不宜过快，防止切割线崩断。 |

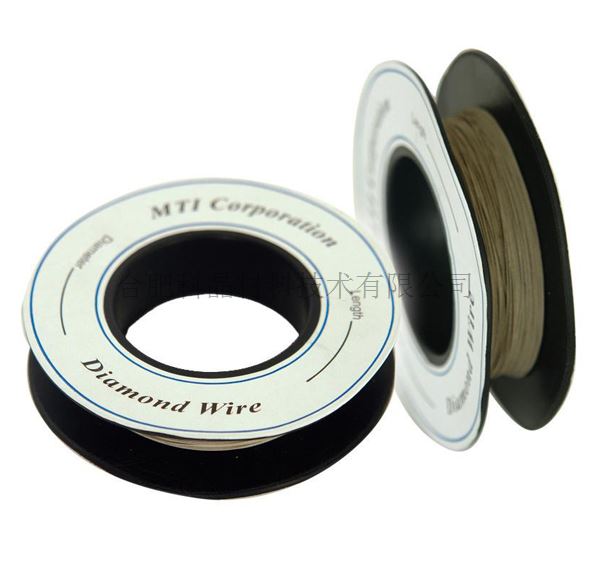

标准配件 | 金刚石线 | 2卷 |  |

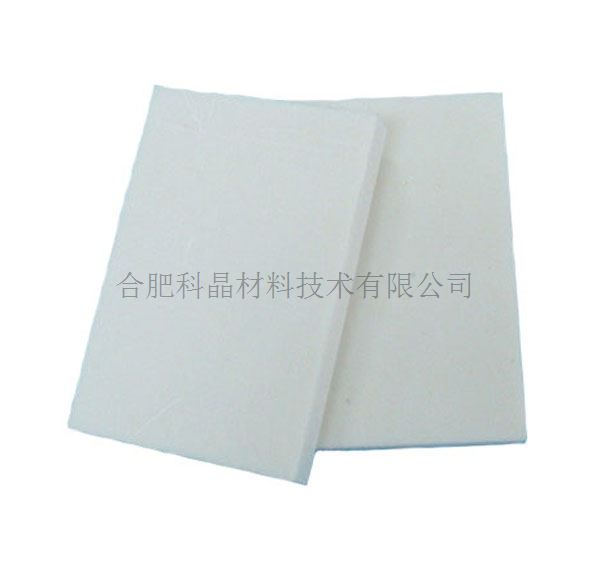

树脂陶瓷块 | 2块 | ||

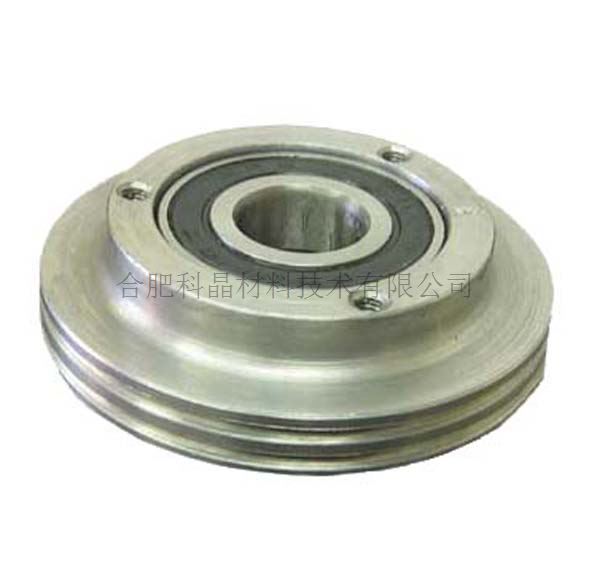

聚乙烯（PE）张紧轮 | 2个 |
| |

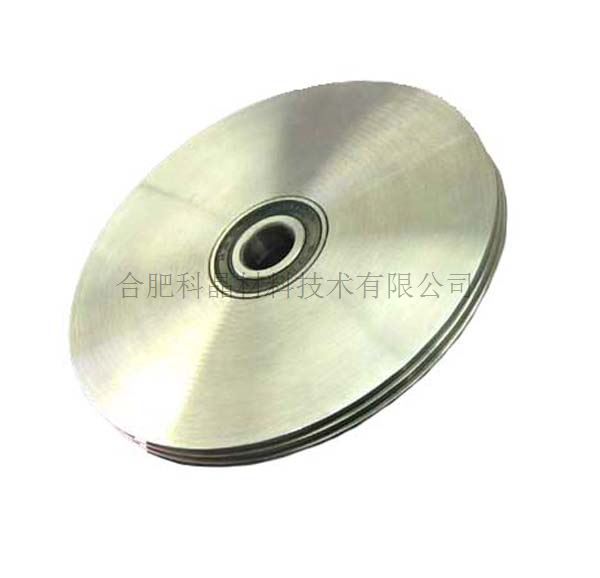

聚乙烯（PE）导向轮 | 2个 |
| |
水泵 | 1个 |
| |

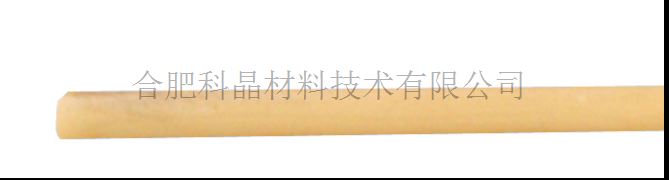

| 石蜡棒 | 4根 |
可选配 | 1、STX-1200-YB线切割机摇摆机构（特别适合于高硬度材料，如宝石、玉石等，或低硬度的石墨、KDP等的切割使用。） 2、STX-1200-A轴摇摆旋转机构（特别适合于高硬度材料的切割使用，如玉石等。）
|
