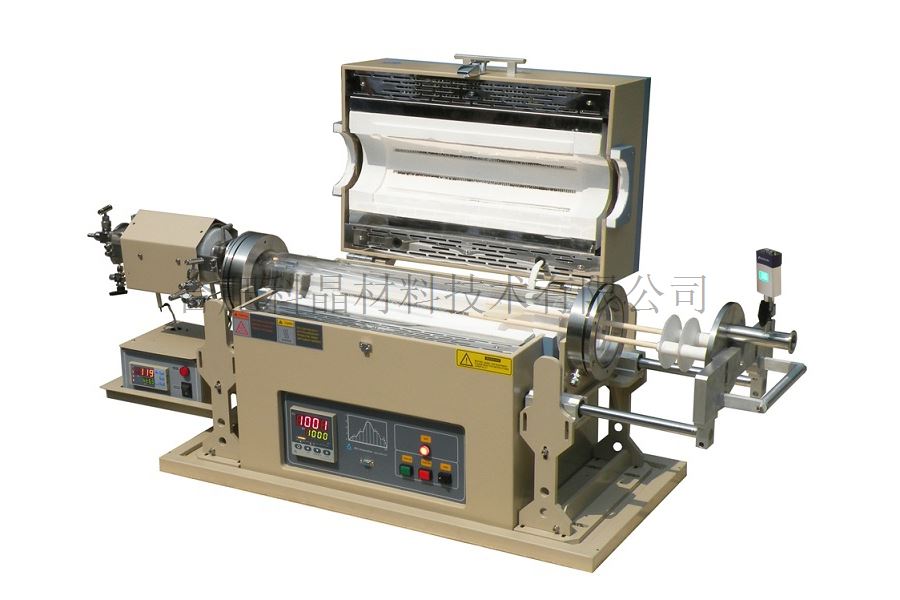

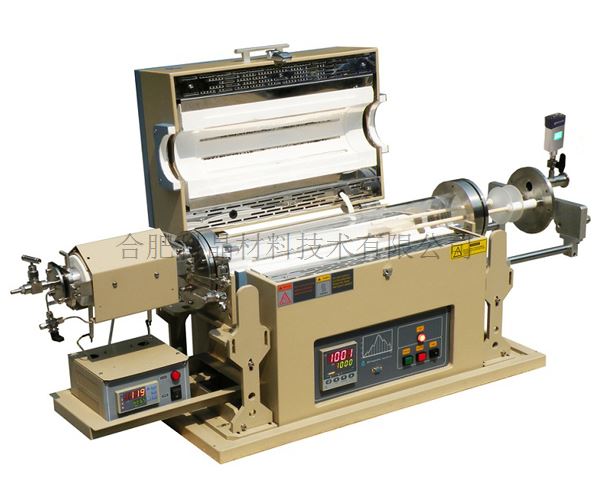

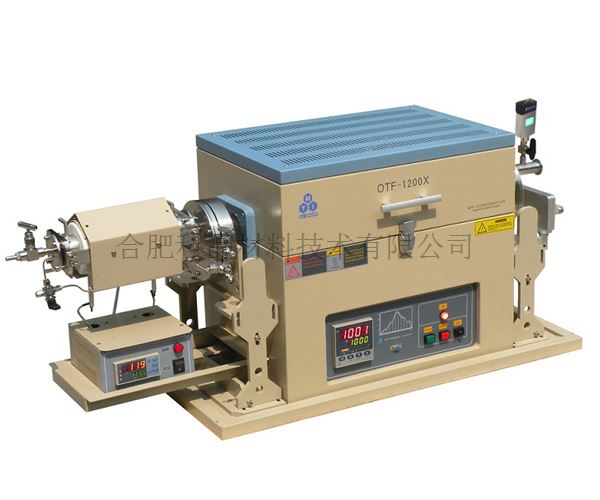

| 产品名称 | ·开启式纳米线生长CVD炉--OTF-1200X-4-NW |
||||||
| 产品提示 | 1、多种配件可选提示 2、特殊设备尺寸设备 3、科晶实验室邀请提示 4、配件妥善保管提示 |
||||||

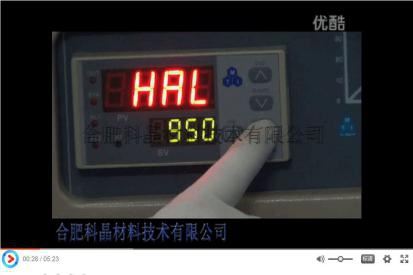

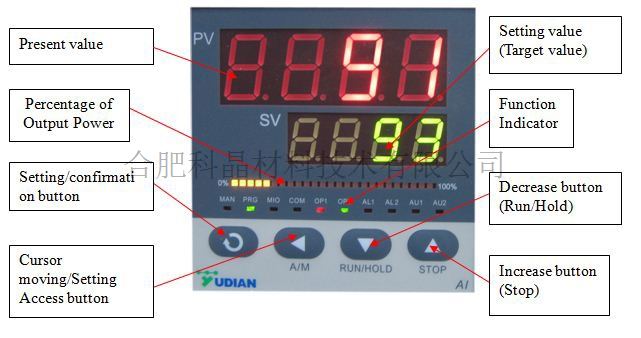

| 视频 | 仪表操作视频 |
||||||

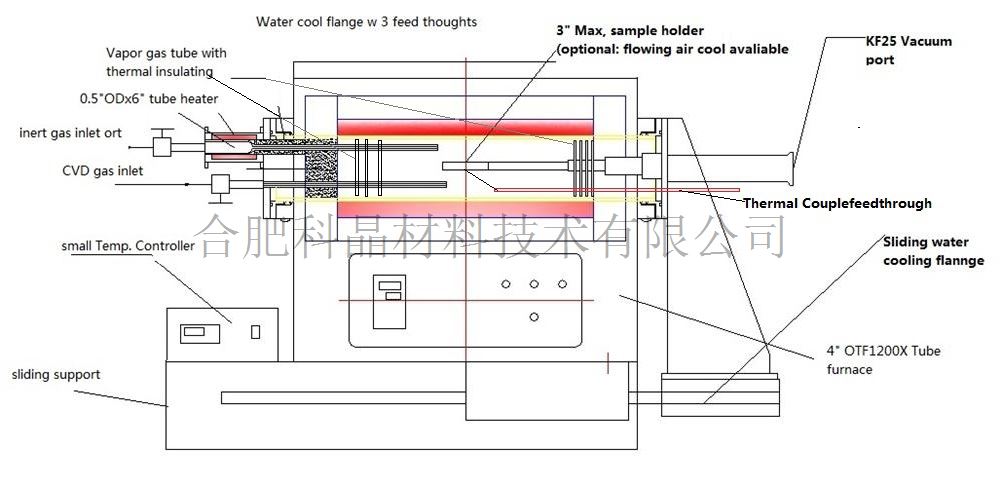

| 产品特点 | OTF-1200X-100单区管式炉： ·采用ABB电器元件 ·右侧可滑动支架的法兰，方便操作 ·采用双层壳体结构并带有风冷系统 ·右侧水冷法兰可滑动，便于样品装载 ·加热器与炉子之间的左侧水冷法兰能够更好的密封 ·炉膛材料采用高纯氧化铝纤维，能很大程度减少能量损失提高加热效率和增加炉膛使用寿命 ·左侧的预热系统可对输入的气体、液体、固体或混合物进行预加热，然后通入CVD炉中。 ·预热装置的最高工作温度：600℃ ·左侧法兰作为气体通道的同时起到密封作用（详细结构请看下图） 右侧活动法兰 结构示意图 |
||||||
| 基本参数 | 加热炉： ·最高温度: 1100℃（≤30min） 工作温度: 1000℃ ·推荐升温速率:≤10℃/min ·加热区：440 mm ·热偶：K型热偶 加热元件：掺钼铁铬铝合金 ·电压：220V, 额定功率：4KW 预热装置： ·连续工作温度: 0~300°C ·最快升温和降温速度: 10°C/min ·加热区：150 mm 更多参数请联系我们 |
||||||
| 真空和密封法兰 | CVD炉: ①右法兰: ·水冷可避免密封圈融化 ·KF25真空快接更加方便(可与真空泵、波纹管、真空阀等连接） ·滑动使操作更简单：样品可快速的放入和取出 ·一个石英样品支架 ( 3英寸 )：与石英挡板滑动法兰连成一体 ②左法兰 (在CVD 炉和小加热器之间):装有4个 1/4英寸卡套连结的通气管: ·法兰上有两个独立 1/4英寸接口，可单独将任何气体通入CVD炉 ·其中一路通过1/4英寸接口将预热气体通入CVD炉 ·另外一路通过1/4英寸口将不加热的气体通入CVD炉(在 CVD 炉内, 通过“T”型结构与加热气体汇合。) |
||||||
| 炉体结构＆温控 | ·CVD炉体加热和前驱体（单独控温）： ·具有PID/自整定功能和50段可编程的数字控制器 ·热电偶：K型热电偶，通过右侧法兰进料，控制炉温。 ·控温精度：+/-1°C |
||||||
| 真空度 | ·机械泵：10^-2 torr ·分子泵：10^-5 torr |
||||||
| 产品尺寸 | ·1200(L)X450(W)X600(H)mm ·重量约：110kg |
||||||
| 认证 | ·此产品已通过CE认证 证书编号： M.2021.206.C67997 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证 |
||||||
| 质保期 | ·一年保修，终身技术支持。 ·特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
||||||
| 产品在线展示 |
|
应用技术提示 | ·购买前请联系我们，确定进出气口以及阀门种类 ·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态 ·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击并同时保护炉内温场。 ·石英管的长时间使用温度＜1100℃ ·设备使用过程两边添加管堵，保证恒温区和法兰密封性 ·为了获得更高的洁净度和真空度，请选用石英管 |
警示 | ·不要将装有溶液的容器放在仪器上，防止造成仪器短路 ·如需高温取样，请务必穿戴好安全装置 ·炉管内气压不可高于0.02MPa ·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等） |
可选相关设备 | 手动挡板阀、水冷机、防腐真空计、真空系统、液体注入系统（MTI）

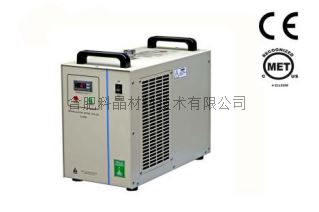

数显真空计 手动挡板阀（安装在真空端部） 多种型号水冷机 可选注液：

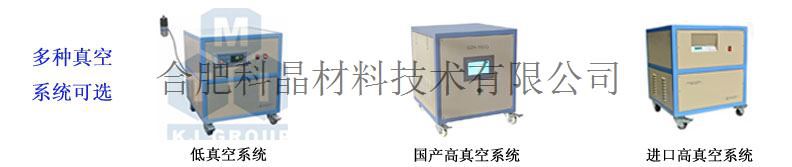

带温控加热的注液器 2.4MHz超声雾化器 可加热型注射泵 真空泵系统： |
