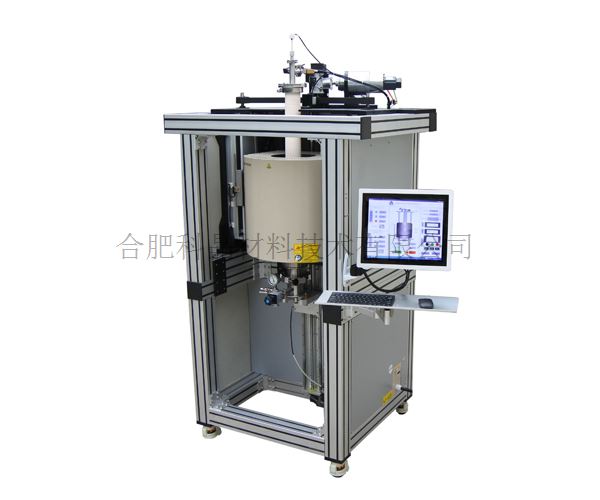

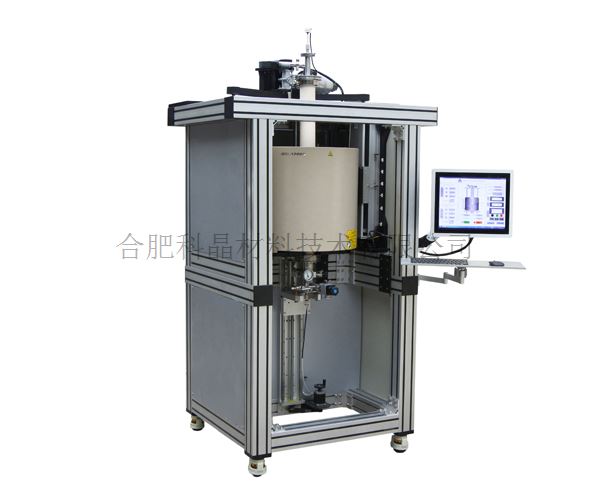

| 设备名称 | 1650℃布里奇曼单晶生长炉--SKJ-BG1650 （2019.12.29—科晶实验室审核） |
| 产品提示 | |

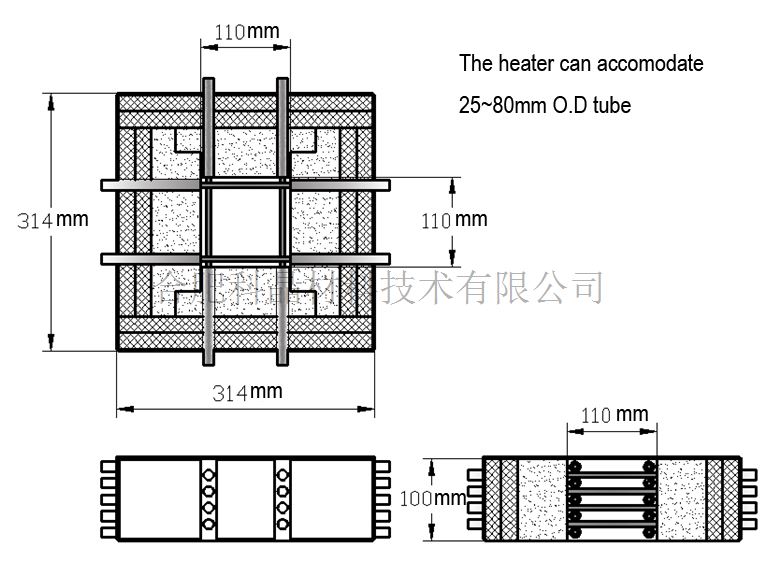

| 主要特点 | ·具有独立温度测量和控制功能的三个叠加加热模块可以灵活地沿加热区域的长度创建不同的温度梯度。 ·Φ42的氧化铝样品台，一热电偶探在样品台底部，测其坩埚底部温度。一根热偶从上方插入到坩埚内部，实时监测其样品温度，也可测出整个炉体内的温度分布 ·电动升降样品台，便于客户放样/取样
|
| 基本参数 | ·工作温度：最高1650℃(<1h)，1600℃ (连续) ·单温区长度：200mm ·恒温控温精度：+/-0.1℃（欧陆表） ·加热元件：硅钼棒 ·最大功率：9.5KW ·热电偶：B型热电偶 ·设备电源：AC220V/50HZ 单相 更多参数请联系科晶销售部 |

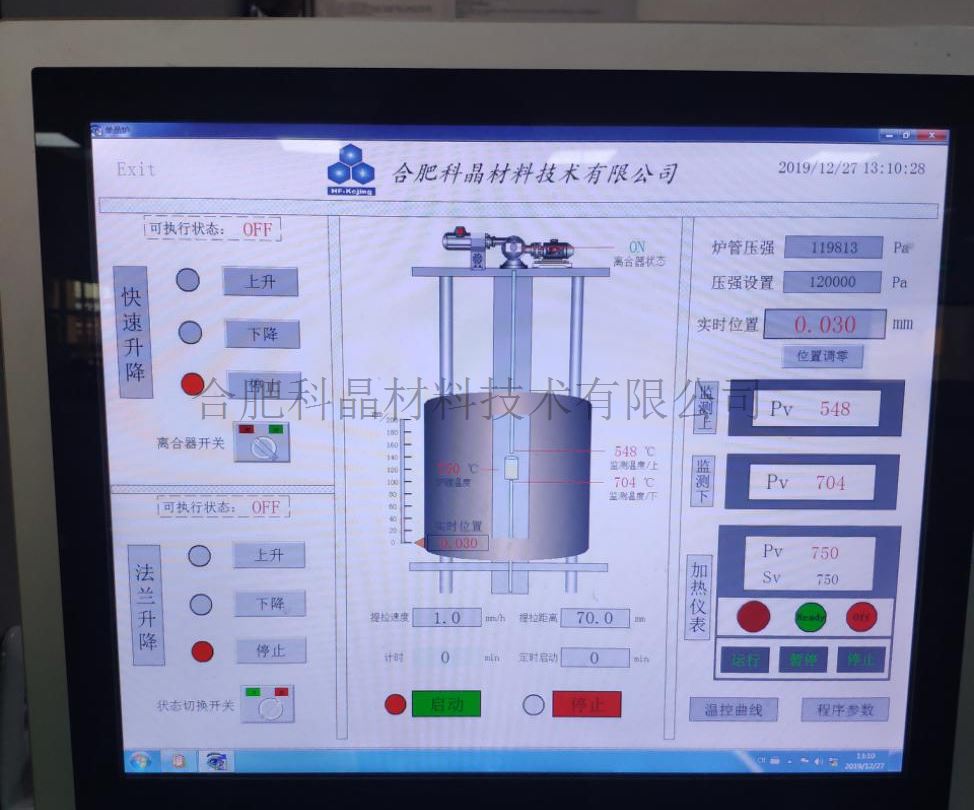

| 温控系统 | ·采用PID方式控温，可设置24段升降温程序 ·带有超温和断偶保护 ·采用欧陆仪表（Eurotherm），控温精度可达：±0.1℃ ·热电偶：B型热偶（一热电偶探在样品台底部，测其坩埚底部温度。一根热偶从上方插入到坩埚内部，实时监测其样品温度，也可测出整个炉体内的温度分布） ·控制界面：在一触摸屏上设置和检测各参数，如加热温度，加热速率，移动速度和移动位移等 |

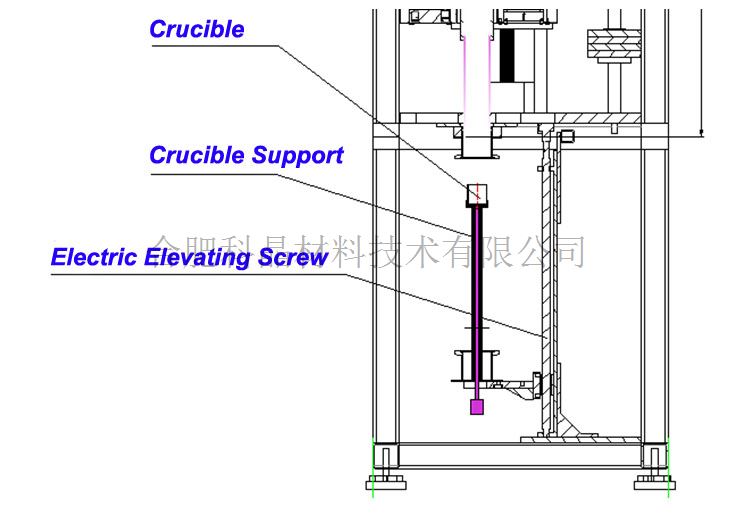

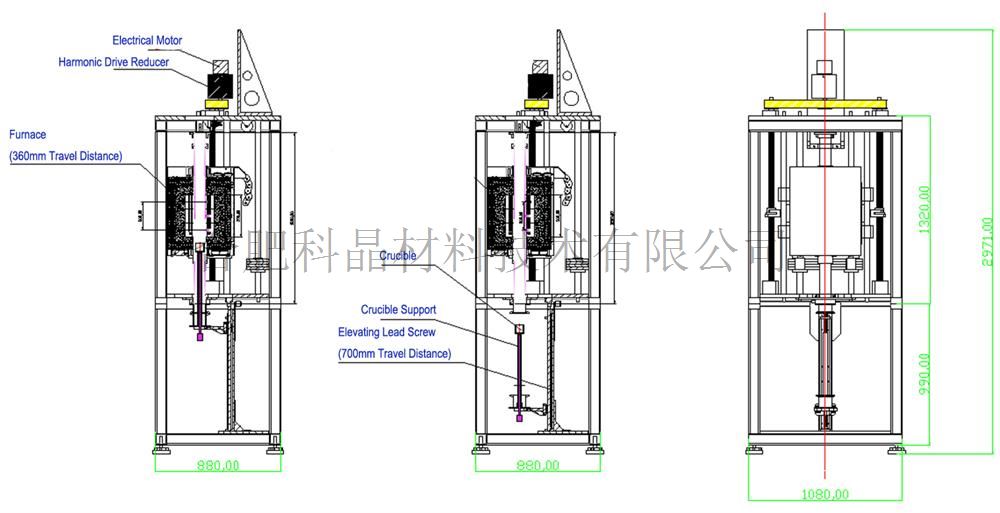

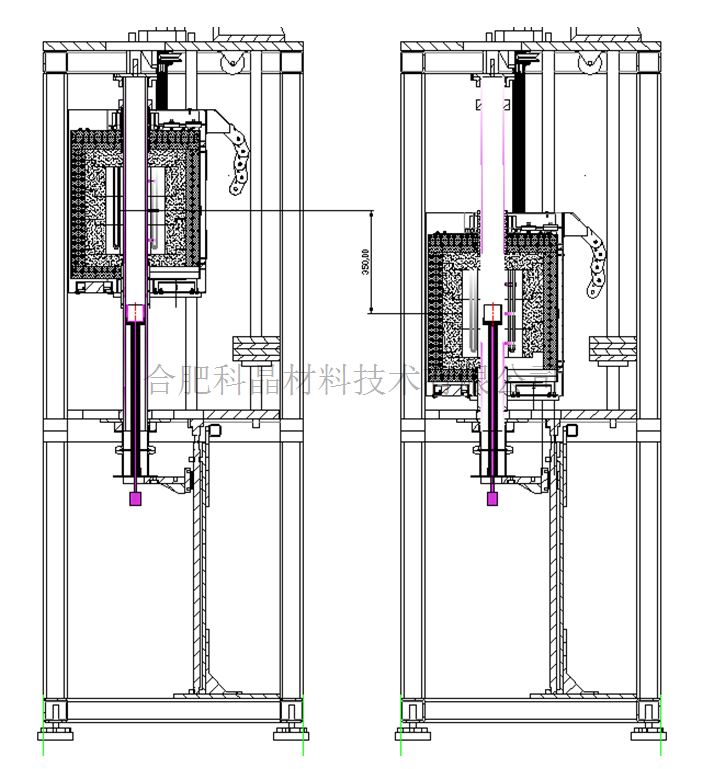

| 坩埚装载 | ·Φ42×40mm氧化铝样品台。 ·B型热偶插入到样品台底部，可实时测量坩埚温度。 ·自动样品台升降，便于坩埚放置/取样。 ·最大行程700mm。
|

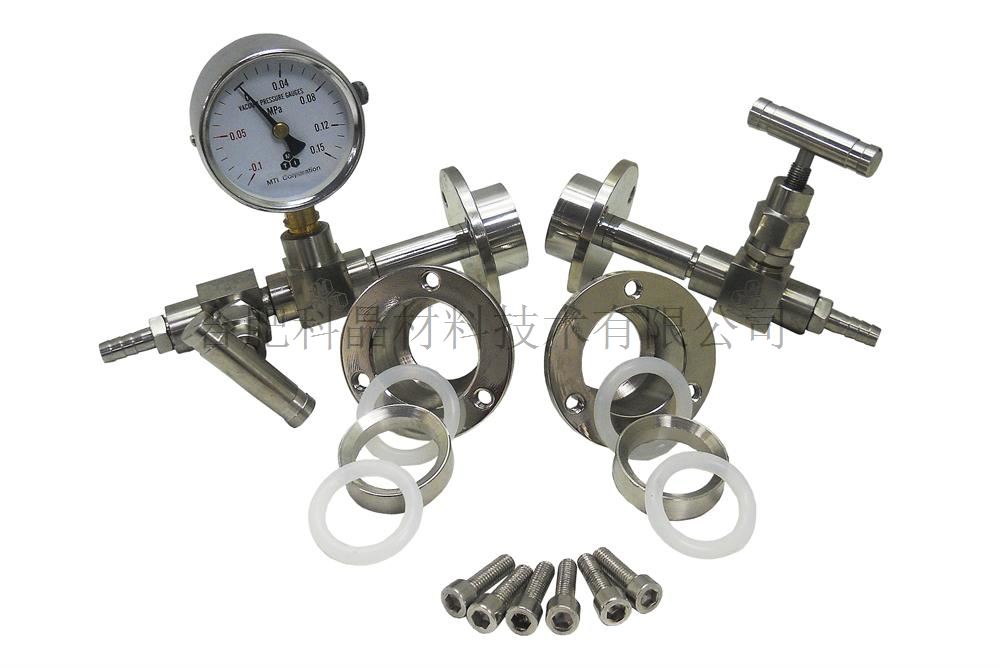

| 炉管和法兰 | ·高纯氧化铝炉管，其尺寸问Φ60×1000mm ·配有一套不锈钢密封法兰，允许在真空或气氛保护环境下进行晶体生长
|

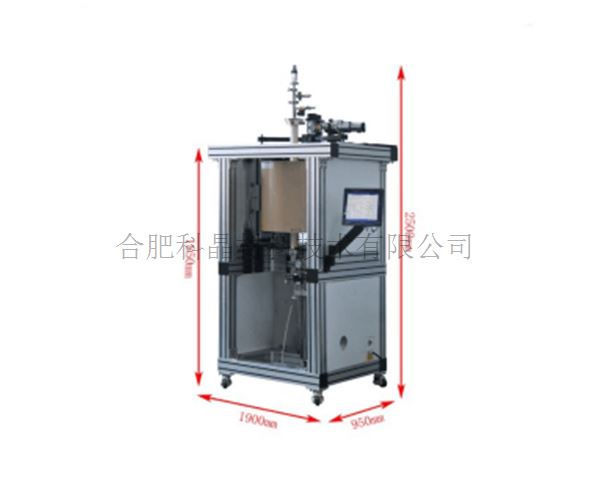

| 产品尺寸 | 长宽高：1900*950*2500mm
|
| 认证 | ·此产品已通过CE认证 证书编号：M.2021.206.C67998 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。
|
| 质保 | 一年质保期，终生维护（不包括密封圈、加热元件和炉管等耗材） |
应用提示 | ·不能使用存在磕碰损伤（位于坩埚上沿的微小碰损除外）、裂纹 、严重划痕、内壁存在气泡或已开裂的坩埚。 ·必须严格按照要求每炉拆下检查籽晶，要求无伤痕、无裂纹。 ·钢丝绳在保管、使用、维修、安装过程中不能造成任何死弯角，避免运行过程中发生抖动。 ·经常观察泵油含量，油量低于一半时应及时补油。 ·若泵油污染，应清除干净沉淀油污，重新更换新油。 |
警示 | ·设备不要放置在不平或有震动的场所，避免引发设备不稳而倾倒的危险。 ·为保证设备及实验安全，请安全接地并按名牌要求供电。 ·非专业人员不得拆卸、维修。 ·工作时，装置会产生高温，请勿触摸，避免烫伤。 ·每次开炉后，应检查提拉头的钢丝绳是否损坏（包括变硬、缠松、有严重毛刺），如有，应立即更换。 ·经常检查坩埚轴冷却水是否通畅，避免冷却不充分而损坏坩埚轴。 |

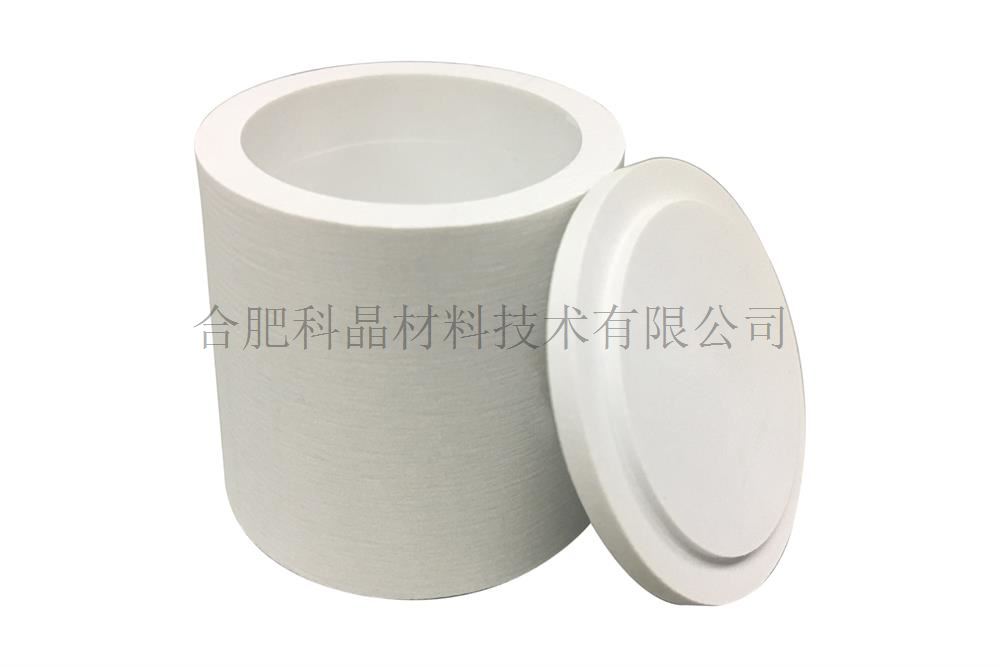

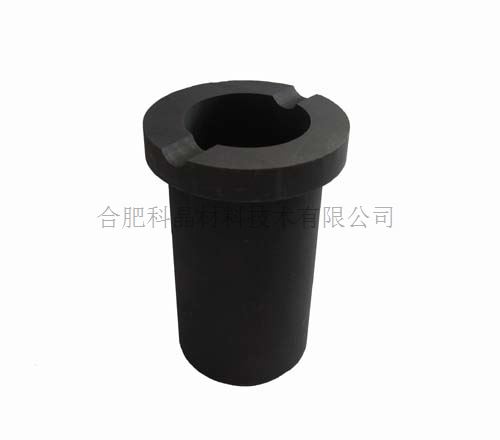

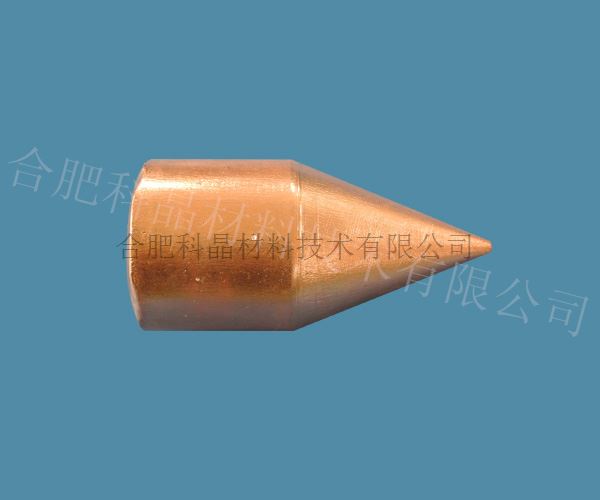

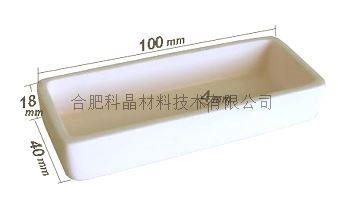

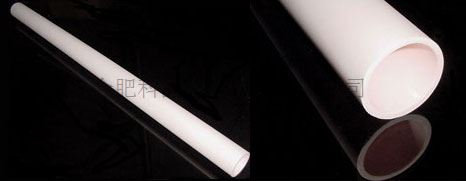

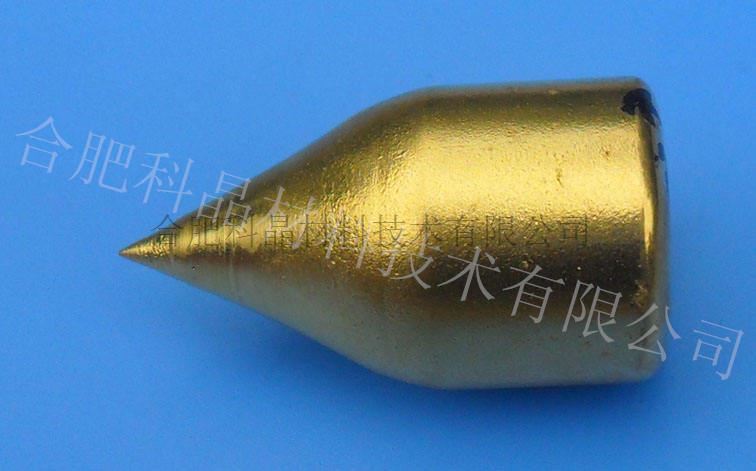

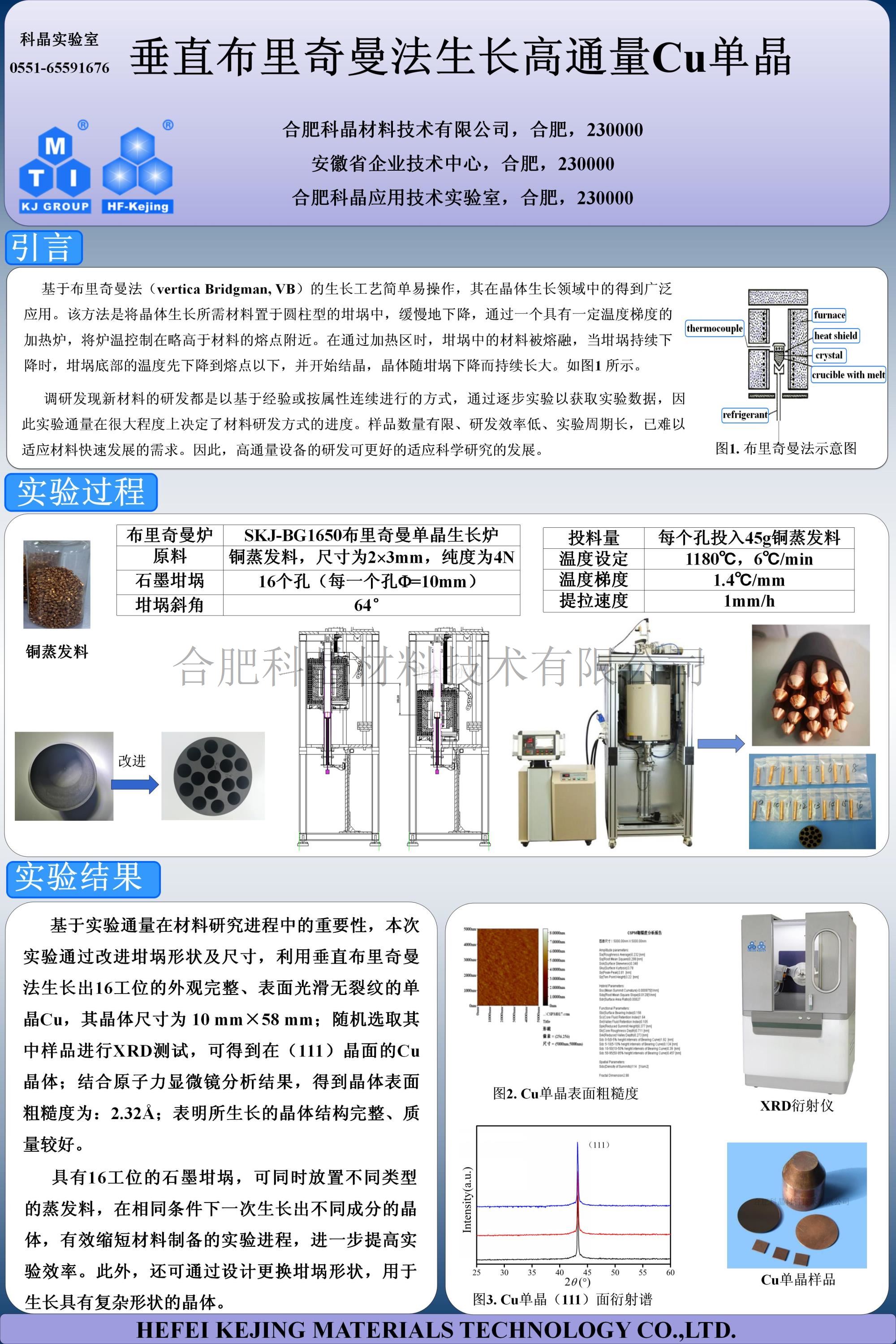

相关可选 | ·为了更好地生长单晶，可选择旋转样品台。 ·可选购各种材质的坩埚： Al2O3、BN、石墨、氧化锆等。（图1、2、3、4） ·本公司用此款设备所生长晶体： Al、Ag、Au、Cu、Mg、Ni。（图5、6、7） ·可选用真空系统配套使用： 机械泵真空度达 50 mtorr。(图8) 分子泵真空度可达 10E-4 torr。(图9) ·当客户需要大的温度梯度时，可选用三温区炉体，采用莫来石炉管，具有较好抗热震性。（图10、11、12）
图1 图2 图3 图4 图5 图6 图7 图8 图9 图10 图11 图12 |
