600mm流延涂覆机
关键字:
桌面式、微米级调节
型号:
MSK-AFA-II-VC
产品概述:
MSK-AFA-II-VC是一款通过CE认证的自动涂覆机,用千分尺调节以达到所要涂覆的薄膜厚度。仪器采用真空吸附来固定衬底,使得涂敷过程中衬底不会起褶皱,从而使得涂敷更加顺畅。仪器中配有一精密的可调制膜器,移动推杆以恒定的速度推动其匀速移动,从而达到浆料涂覆在基底上的均匀性,此款设备特别适合于制作电池基片,可保证基片每处的正/负极材料密度均一。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
名称

·600mm流延涂覆机MSK-AFA-II-VC


产品提示

·科晶实验室邀请提示    ·配件妥善保管提示

主要特点

·设备小巧,不占面积,适合实验室用的研究型设备

·控制面板简洁,操作方便。

·控制面板有急停开关,涂覆过程出现问题可及时停止工作,防止原料浪费。


基本参数

·最大涂覆面积: 550mm L × 250mm W

·涂覆速度:10 - 100mm /s 可调

·推杆行程:10-550mm(可通过定位器进行调节)

·设备电源:AC 220V,单相

·最大功率:100W


刮刀

1. 标配

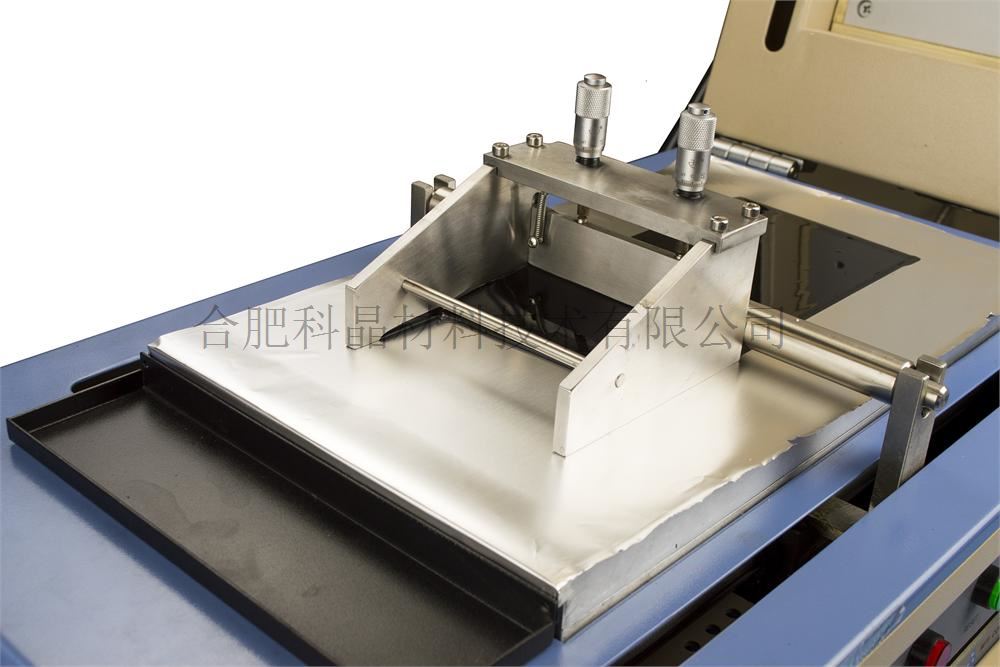

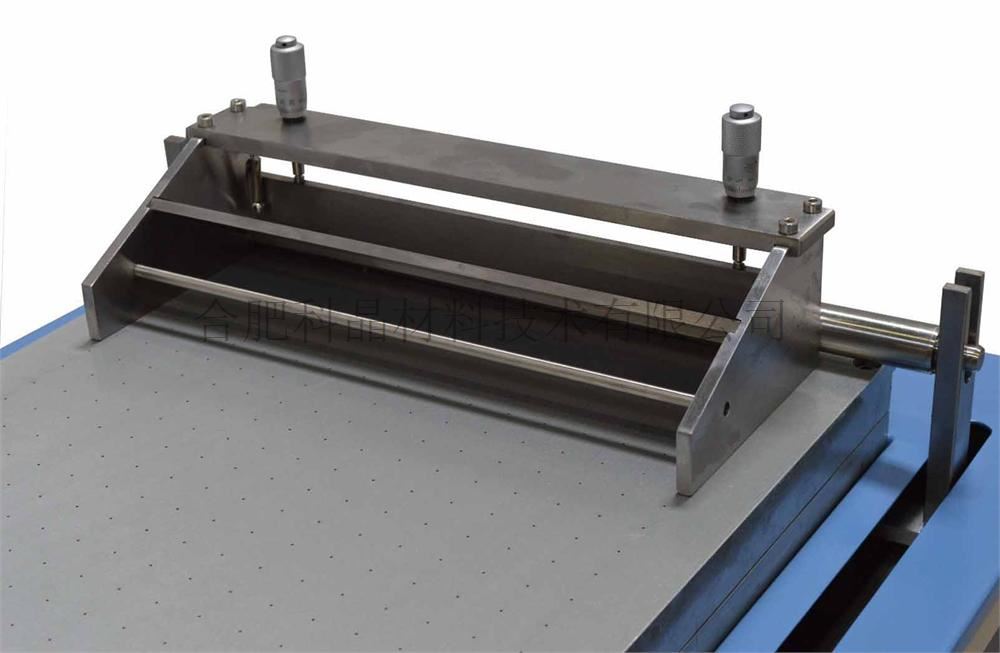

·设备标配有250mm宽厚度可调刮刀



2. 选配

·合肥科晶现有刮刀的宽度尺寸分别有:50mm、100mm、150mm、180、250mm。

·涂覆面宽度为 200 mm,选配的刮刀的宽度不可超过此值。

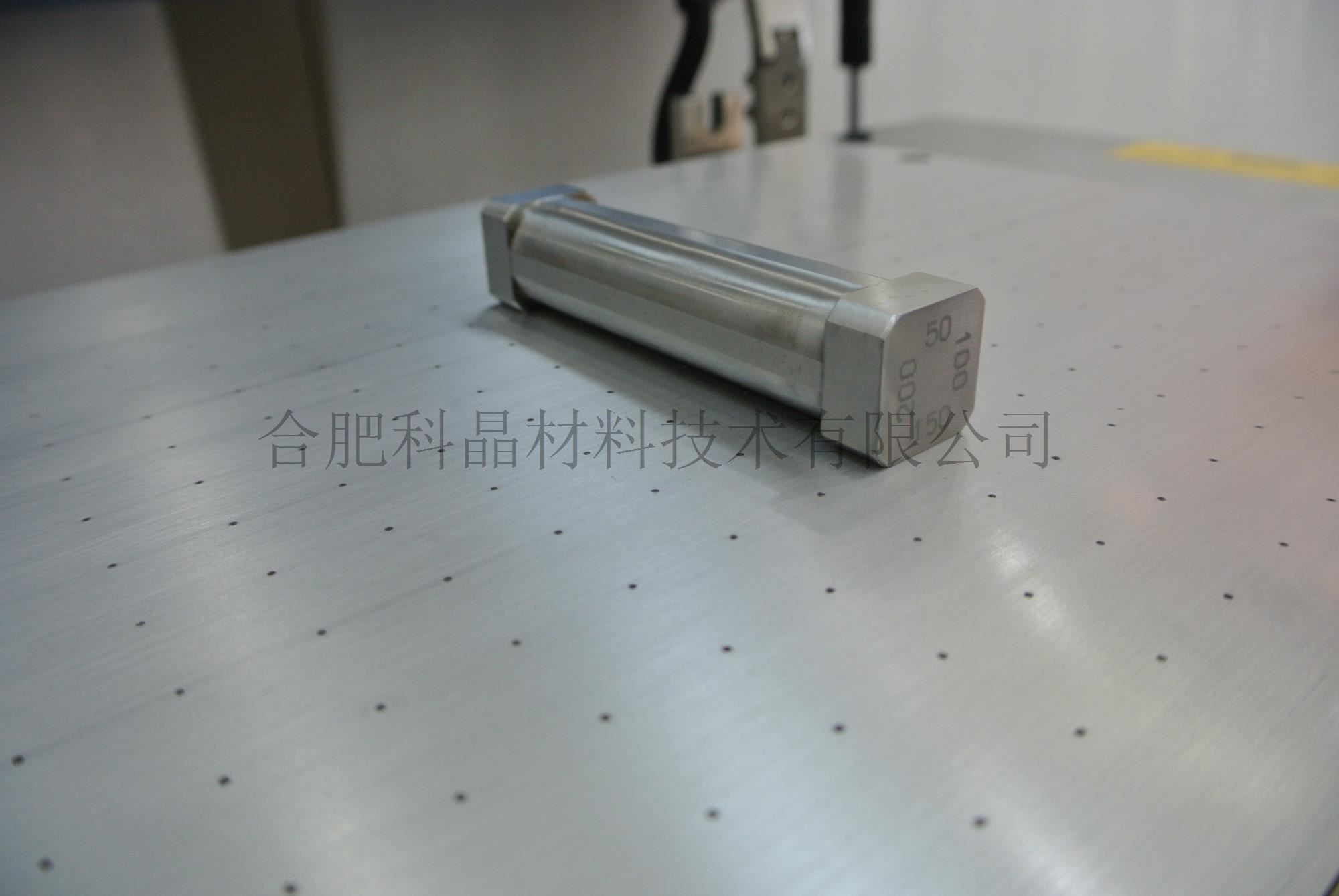

·如果涂覆量比较少,且符合以下四个固定厚度时,可以选用合肥科晶的四面制膜器,有效涂覆宽度为80mm,四个面的固定厚度尺寸分别是:5μm、10μm、15μm、20μm。

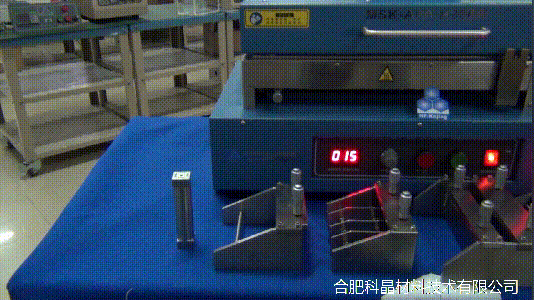

 四面制模器.JPG 刮刀全家福.gif

        四面制模器部分                      刮刀展示


真空连接

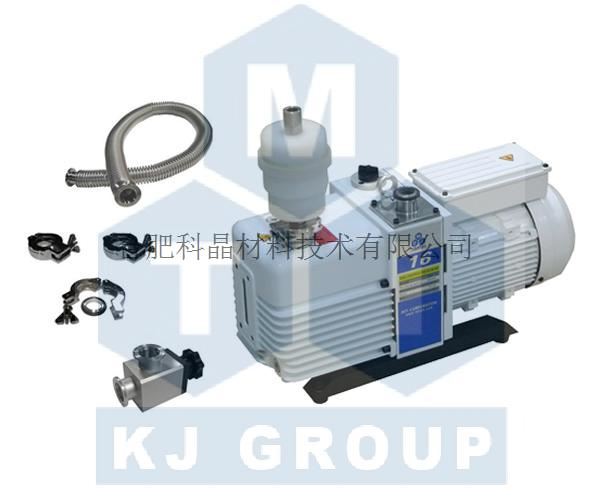

·本设备采用真空吸附来固定衬底,使涂覆过程中衬底不会起褶,我公司有多种真空泵可选

·真空泵为可选购设备




外形尺寸

·805mm(L) x 475mm(W) x 235mm(H)


重量

·30Kg


相关产品推荐

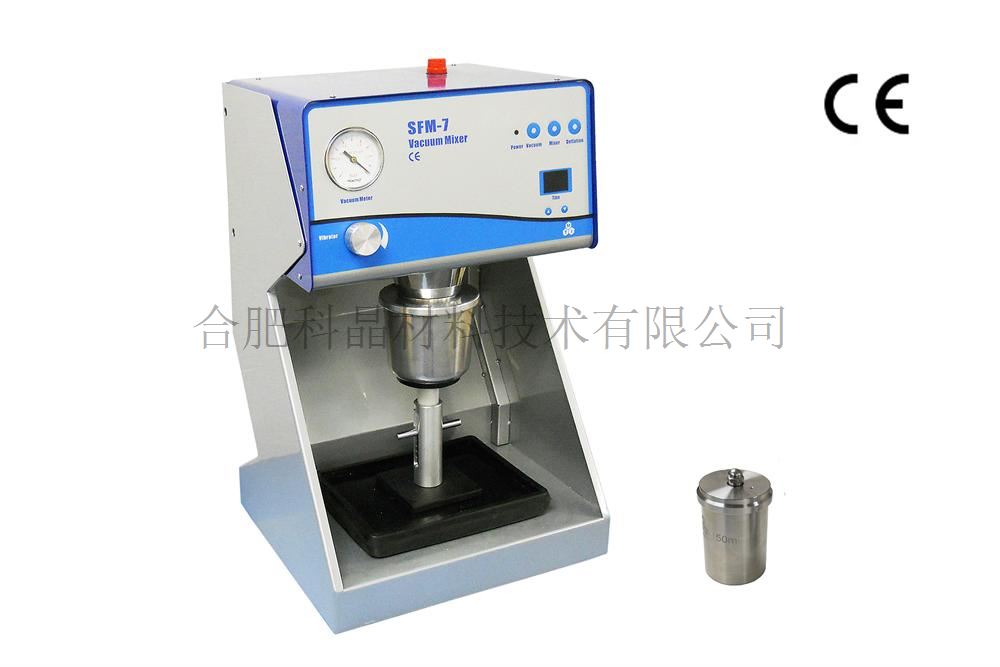

·可购买合肥科晶小型真空搅拌机MSK-SFM-7来做涂覆薄膜前的浆料制备(图1)

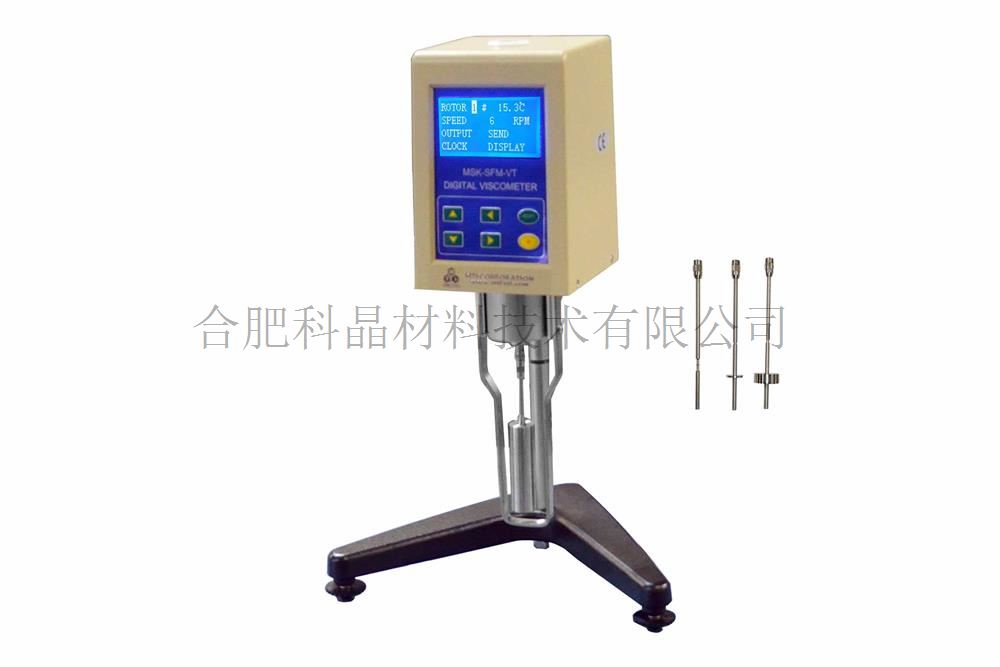

·可购买合肥科晶精密数字粘度仪MSK-SFM-VT来对浆料的粘度进行测试(图2)

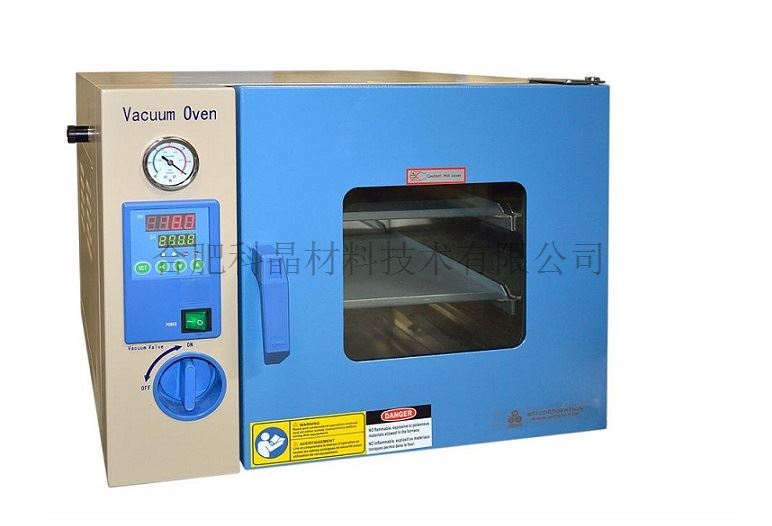

·可选购合肥科晶的干燥箱对涂覆后的薄膜进行真空干燥(图3)

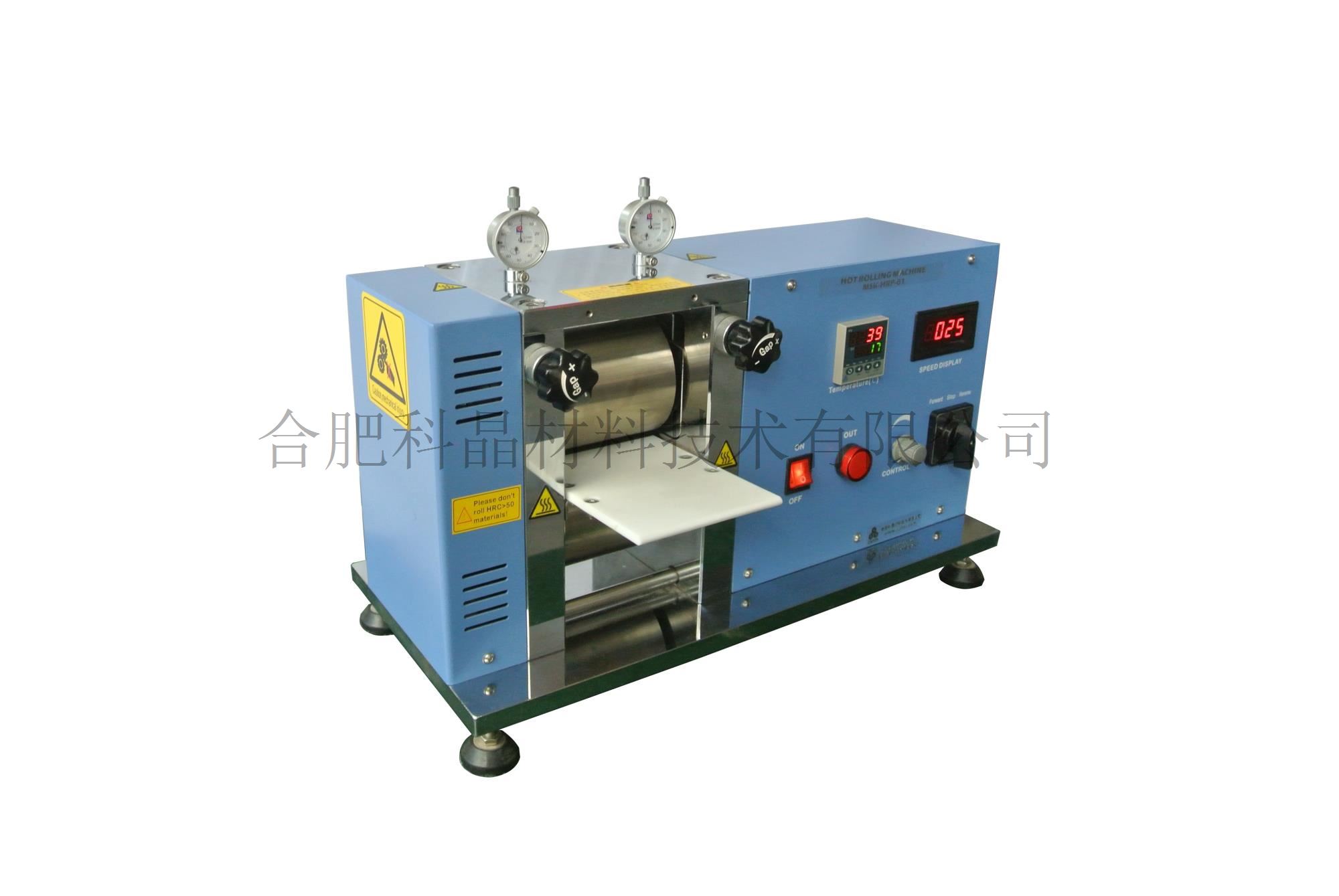

·如涂覆电极材料可选购合肥科晶的辊压机配套使用,对涂覆后的极片进行辊压,使极片上的电池材料更致密。(图4)

 相关产品推荐1.jpg 相关产品推荐2.jpg 相关产品推荐3.jpg 相关产品推荐4.jpg


质保

·一年保修,终身技术支持。

·特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

           2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

 点击查看售后服务承诺书


合肥科晶使用涂敷机进行电池正负极材料的涂覆然后用正负极材料做成单层软包电池并测试循环,如下所示:

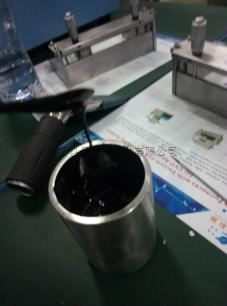

1、混浆

混浆1.jpg 混浆 2.jpg

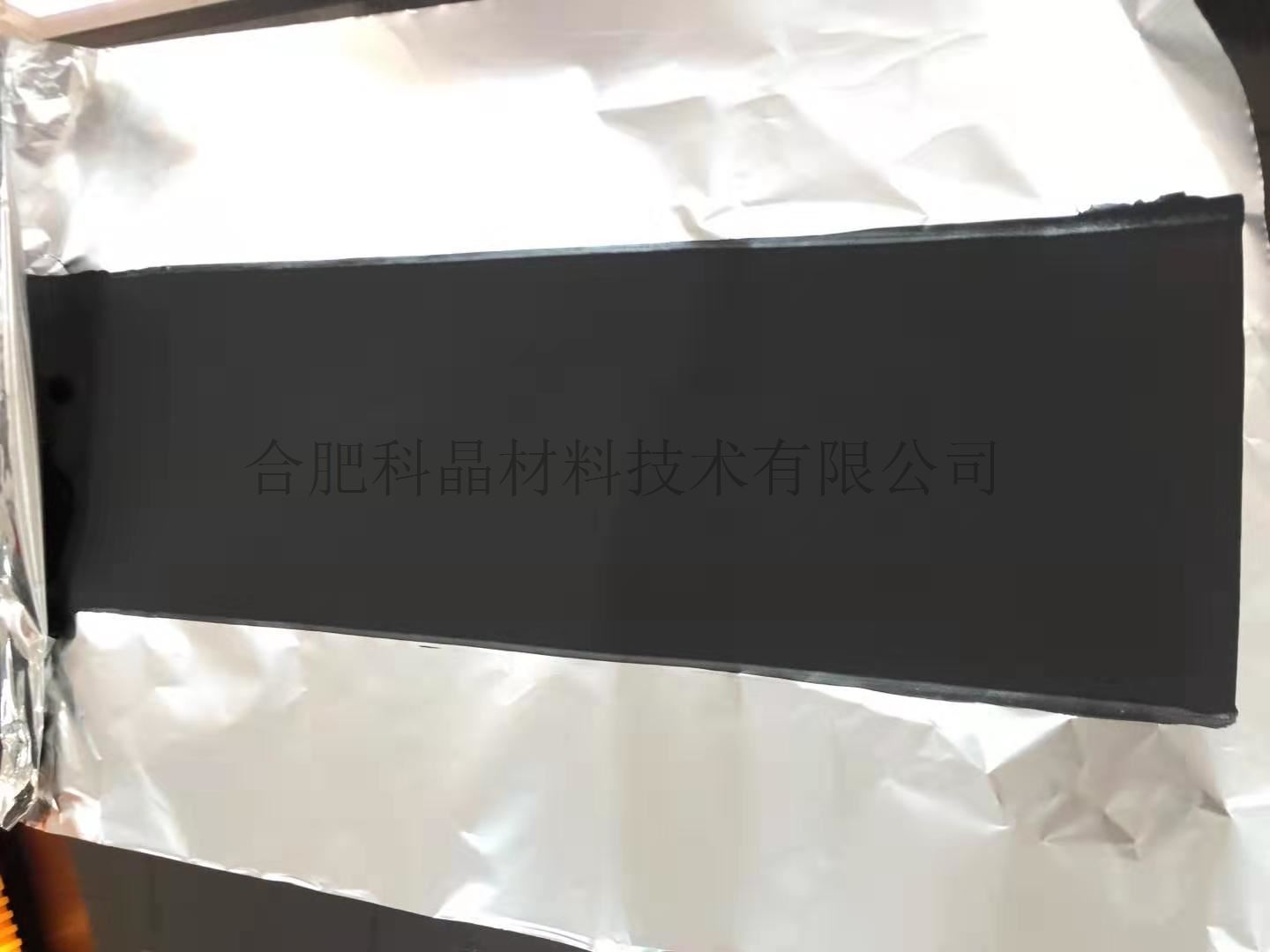

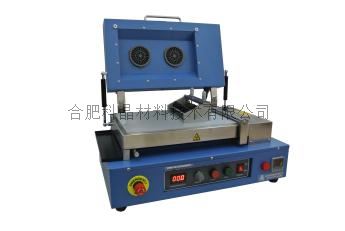

2、涂覆

涂覆.jpg 涂覆1.jpg

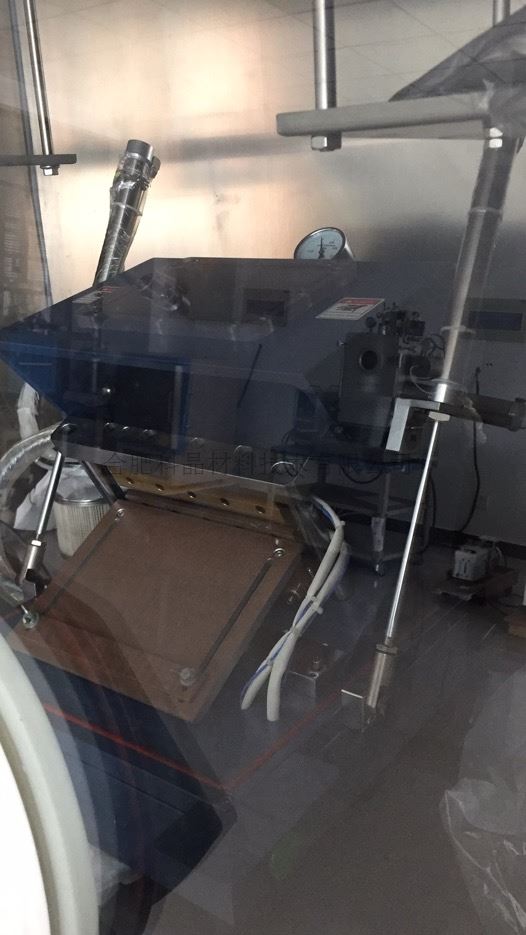

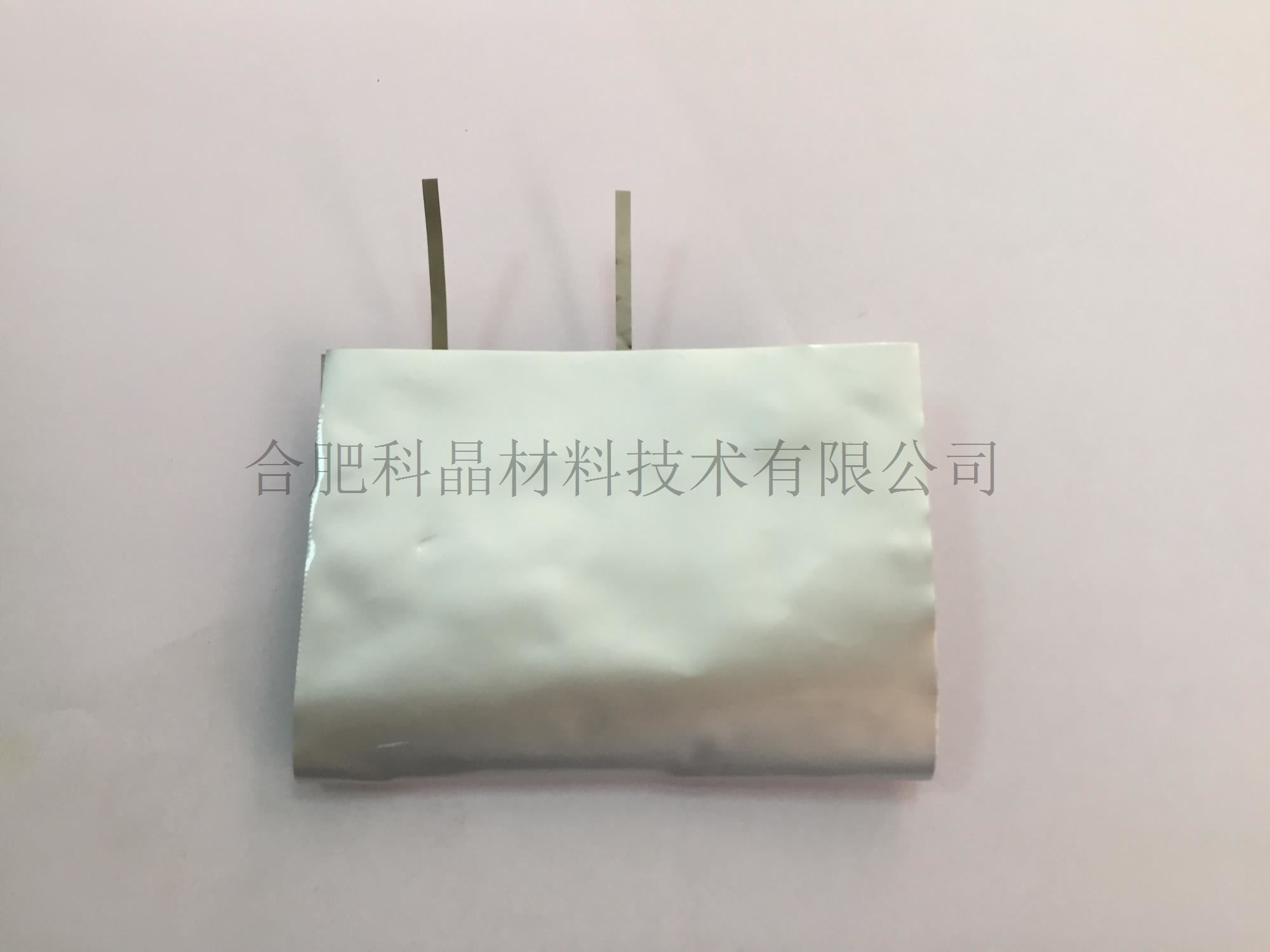

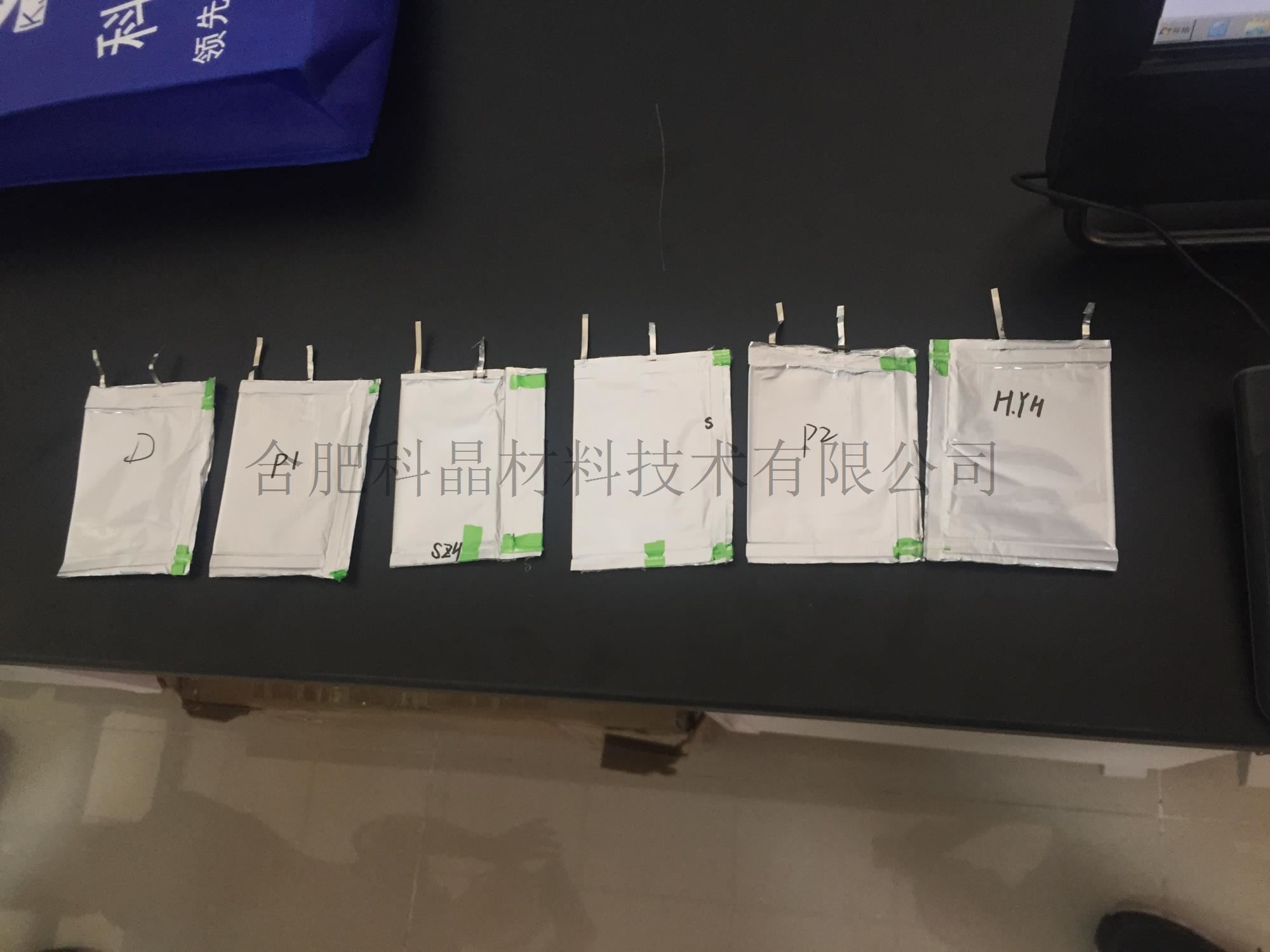

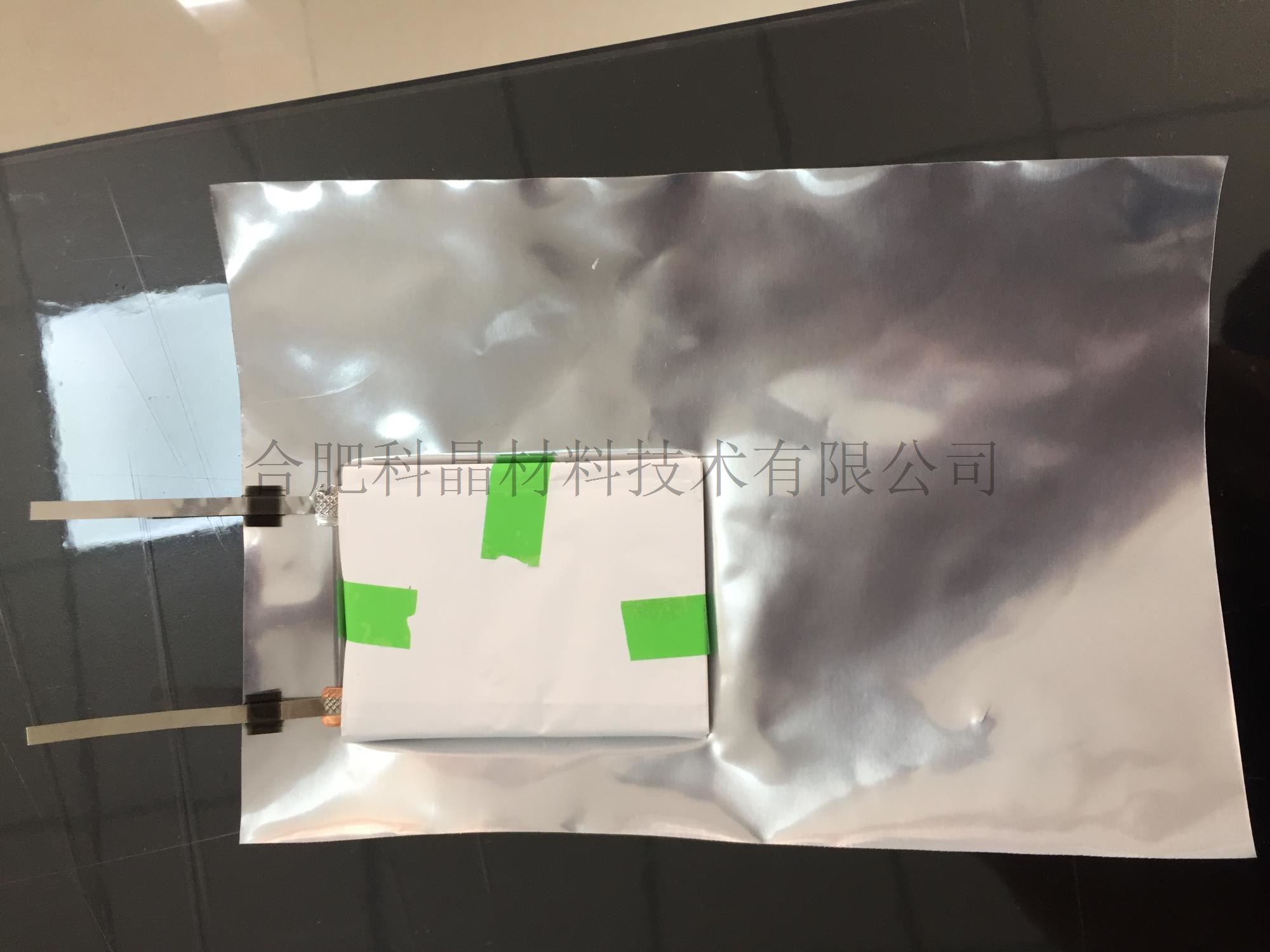

3、组装电池

组装电池1.jpg  组装电池2.jpg  组装电池3.jpg  组装电池4.jpg

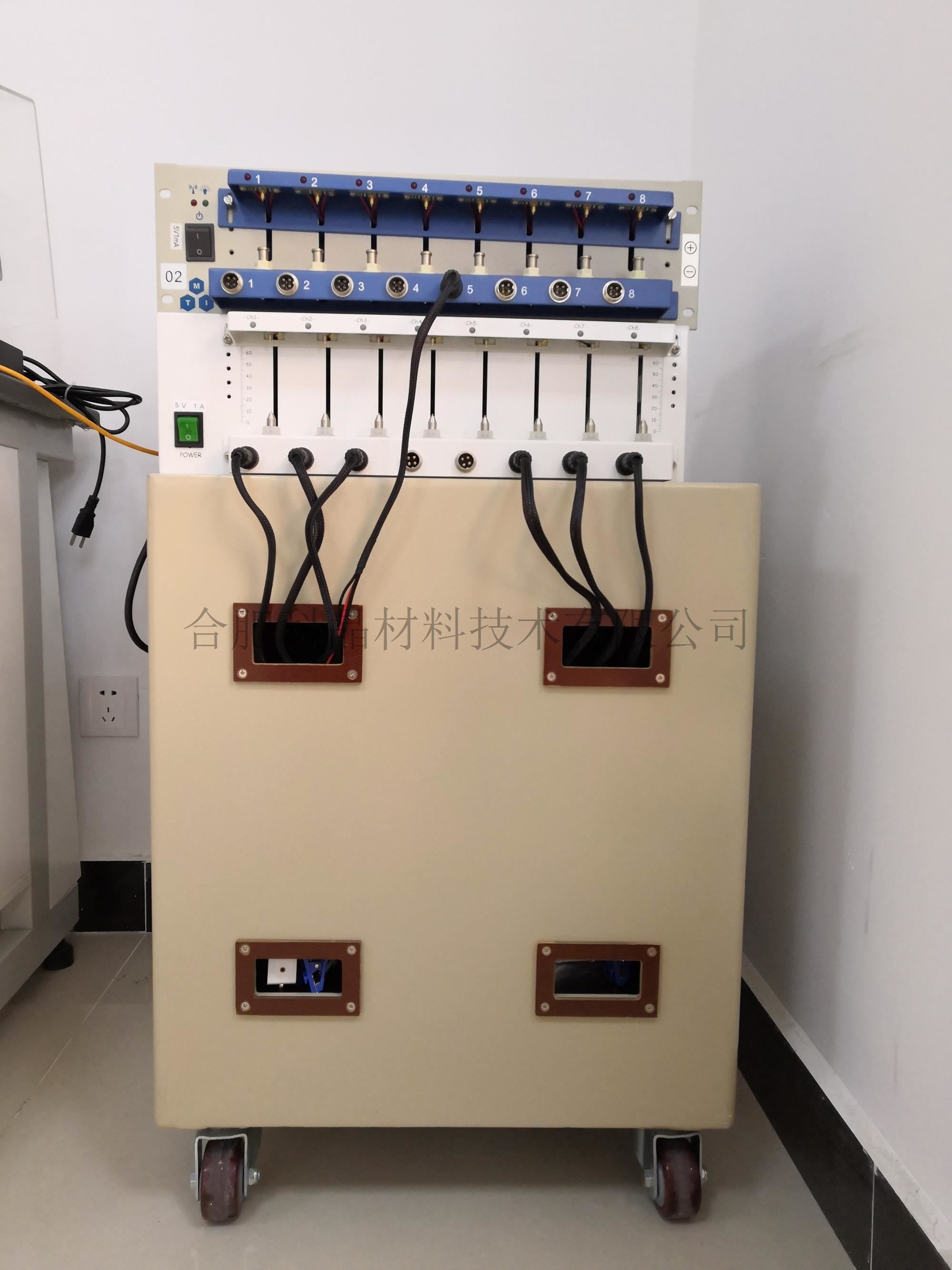

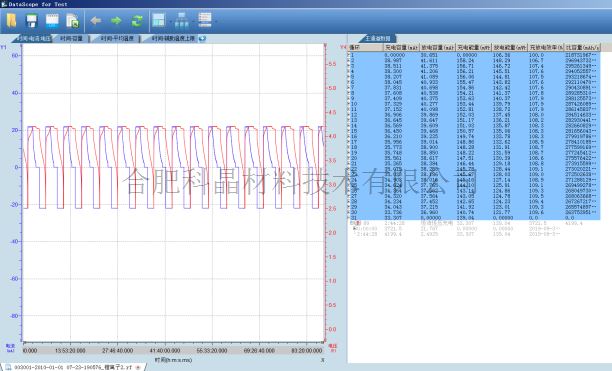

4、测试

测试1.jpg  测试 3.png


备注:以上数据仅供参考,更多数据请联系科晶实验室


应用技术提示

·涂覆电池材料时,浆料里面的有机溶剂对身体有害请做好防吸入防护,最好在通风柜中进行涂覆。

·请保证涂覆面板的平整光滑,不要有划痕,同时也要保证刮刀两侧的摩擦支撑面的光滑平整,否则在涂覆时,推杆推动刮刀时刮刀与基底摩擦会划破基底。

·刮刀使用一段时间后,应检查刮刀两侧支撑面上是否有白色小颗粒,如发现有白色小颗粒,应用砂纸轻轻擦去后再进行实验。

·薄膜自然烘干时请保持真空泵工作,使薄膜平面继续保持平整,如果关掉真空泵不能继续吸附,基底脱离面板曲皱,烘干后薄膜会不均匀。

警示

·涂覆工作完成时,请及时清理刮刀浆料,防止结块不宜清理,以及对刮刀有损伤。

·如果使用过程中行程无法停止,请按急停开关,并及时关闭电源,防止损坏电机

·如果设备长时间不使用,应该在涂覆金属面板上涂抹防锈油进行防护,防止上锈报废。

·清洗涂覆面板时请用软布擦拭,防止金属面板表面产生划痕。

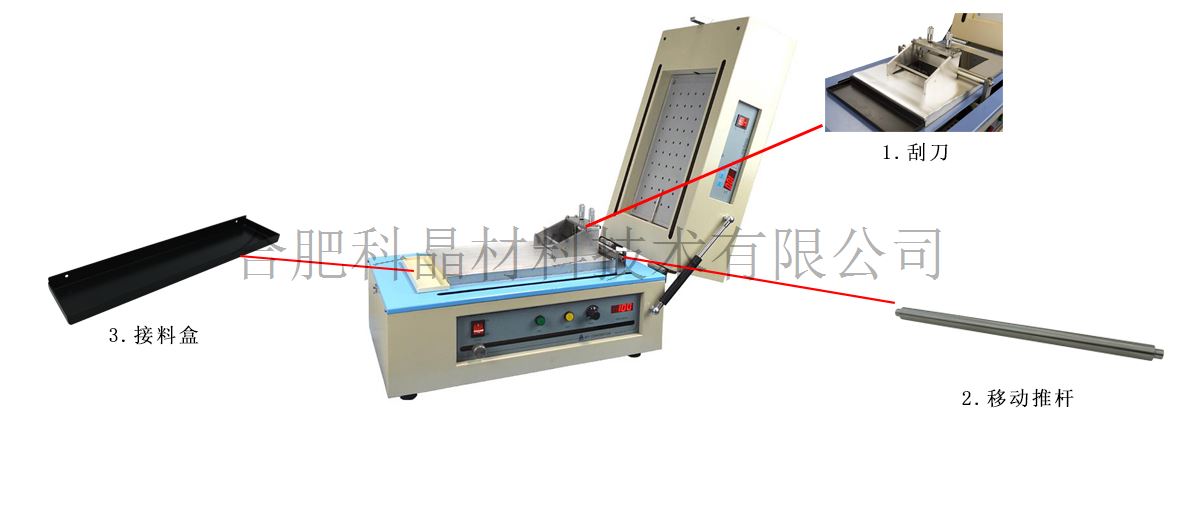

序号

名称


详情

备注

1

刮刀


MSK-AFA-II-VC-FH涂敷机标配的的刮刀宽度是150mm,除此之外合肥科晶提供更多尺寸的刮刀供客户选择。现提供的刮刀宽度分别有:50mm、100mm、150mm、180mm、250mm。另外需要说明的是:MSK-AFA-II-VC-FH涂敷机的涂覆面宽度是300mm,所以客户在自行选用刮刀的宽度时请不要超过此值,千万注意!

点击了解刮刀详情

2

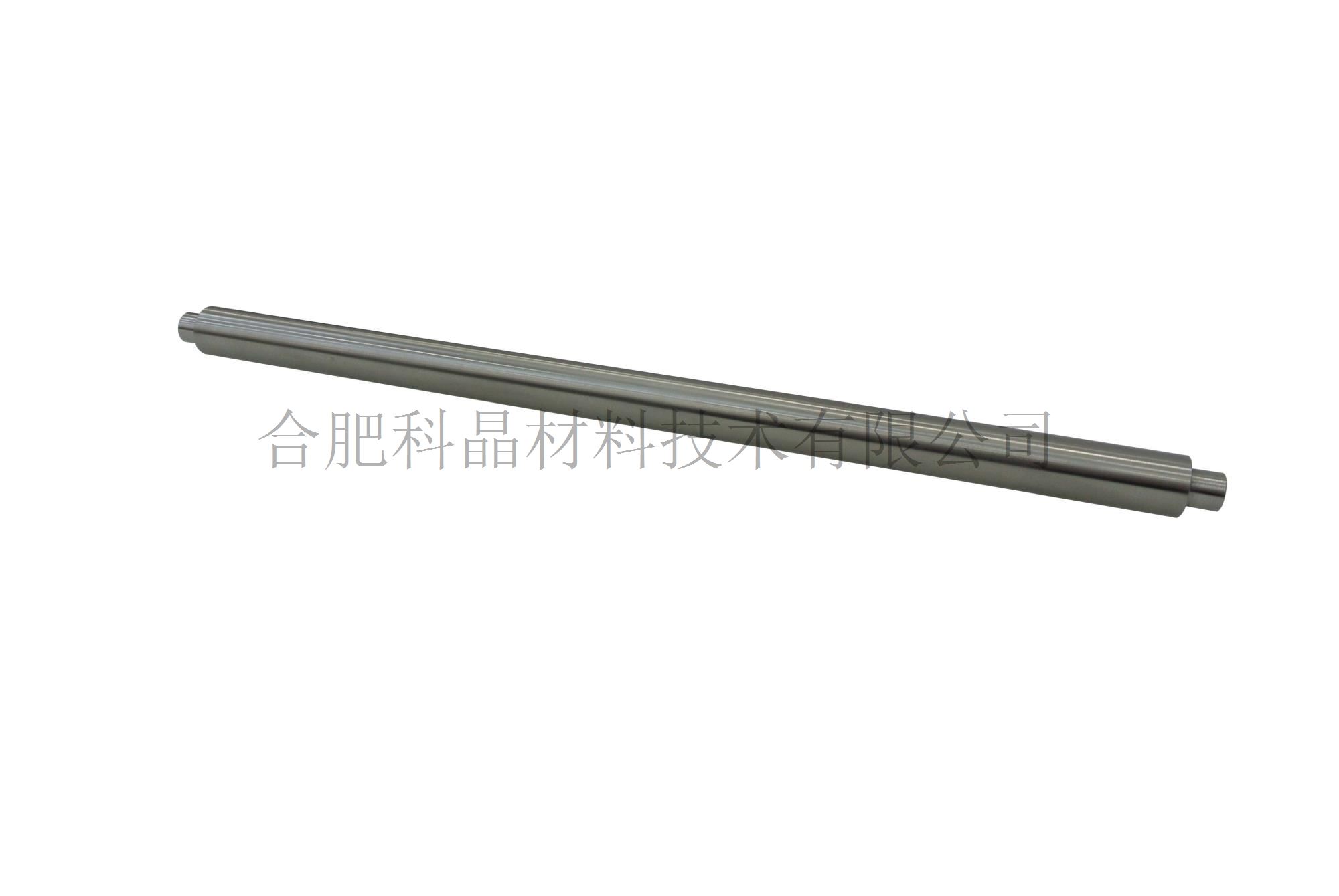

移动推杆


移动推杆是在工作时推动刮刀前行的配件,请客户妥善保管,由于每一款的涂敷机的移动推杆的尺寸都是不同的,如有遗失请和厂家联系,私自用别的推杆代替会使涂覆的数据不准确,影响实验结果。


3

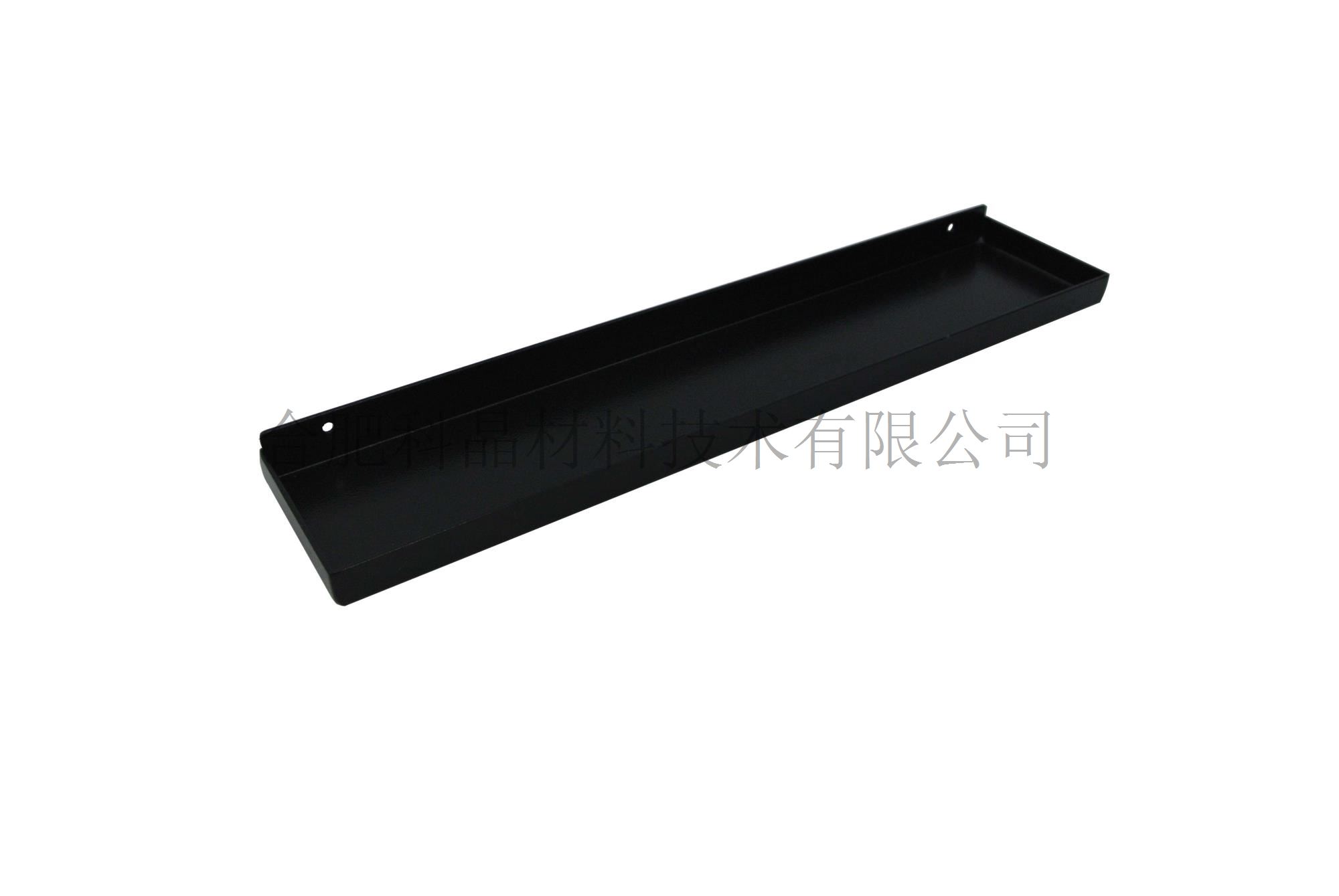

接料盒


此接料盒是为了方便客户涂覆完成以后接收多余浆料的,呈装浆料以后,方便后续的处理。


4电源power supply-afa.jpg

每台设备的电源线都是标配的,请使用科晶标配的电源线通电,禁止使用别的厂家的电源线配对使用。
