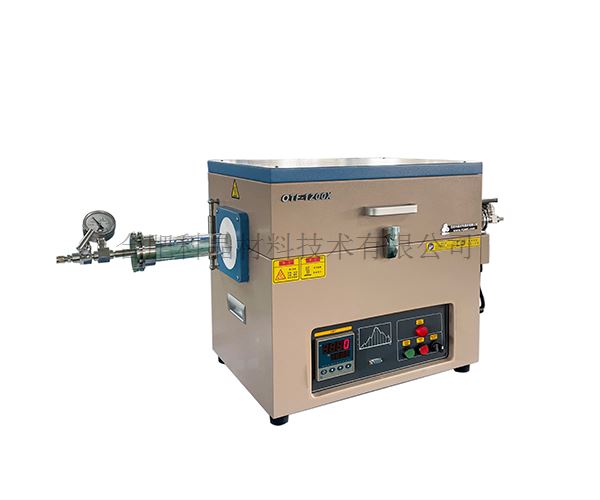

| 设备名称 | 1200℃开启式管式炉（17英寸加热区，带密封法兰和可选尺寸石英管）--OTF-1200X （2022.1.17—科晶实验室审核、科晶技术部审核） |
||||||
| 产品提示 | |||||||

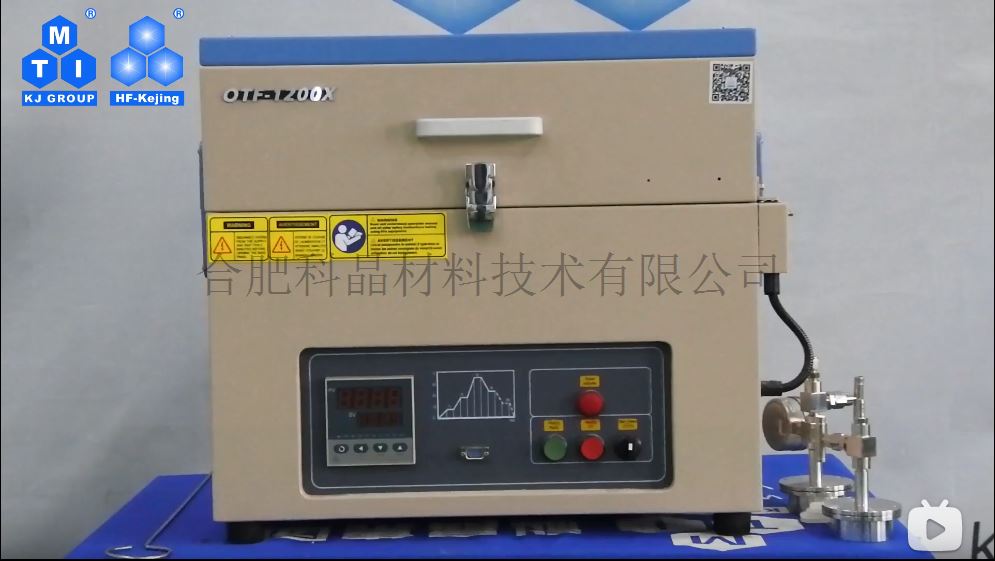

| 视频 |
|
||||||

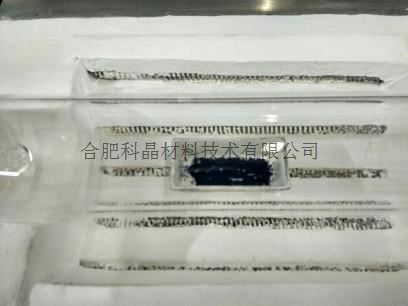

| 主要特点 | · 采用ABB电器元件 · 为保证使用安全，设有开门断电功能 · 采用双层壳体结构并带有风冷系统 · 炉膛材料采用高纯氧化铝纤维，能很大程度减少能量损失 · 采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命 |
||||||
| 相关视频 |

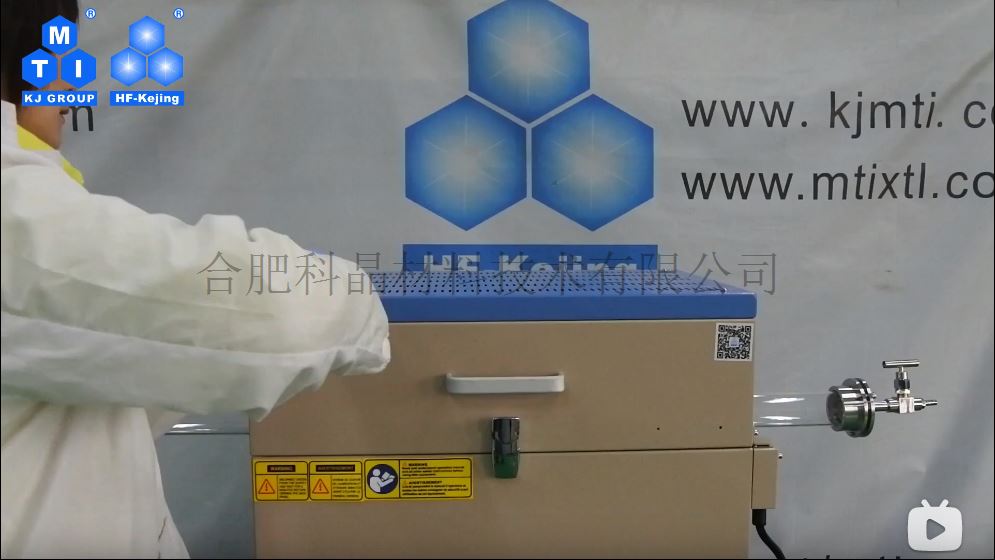

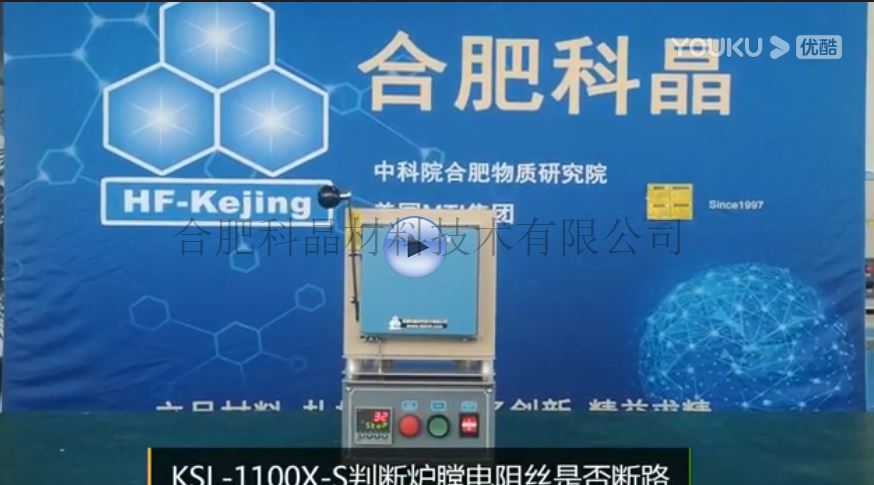

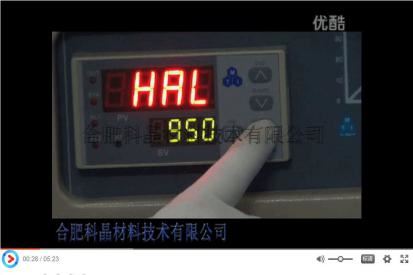

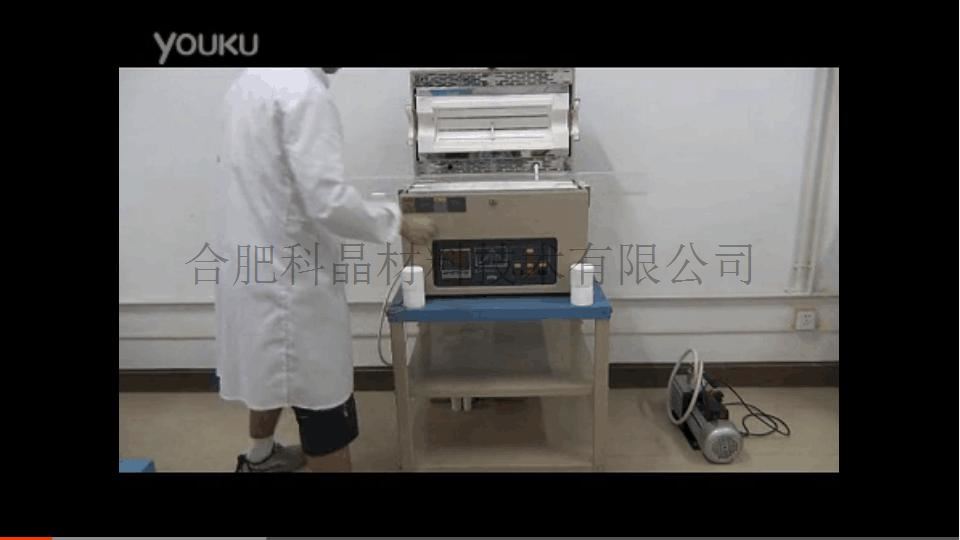

操作视频 仪表操作视频 |
||||||
| 基本参数 | · 工作温度：1200℃（＜0.5小时） 连续工作温度：1100℃ · 建议加热速率：≦10℃/min · 加热区长度：430mm · 加热元件：掺钼铁铬铝合金 · 电压：AC 220V 50Hz · 功率：3KW · 热电偶：K型 更多参数请联系我们 |
||||||
| 真空泵（选配） | · 型号：VRD-8 · 抽气速率：2.2 L/S · 电机功率：370 W · 极限压强：5×10-1Pa（不带负载）
|
||||||

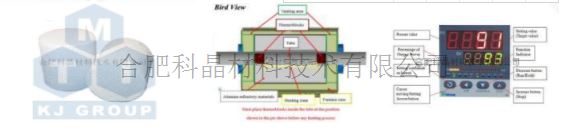

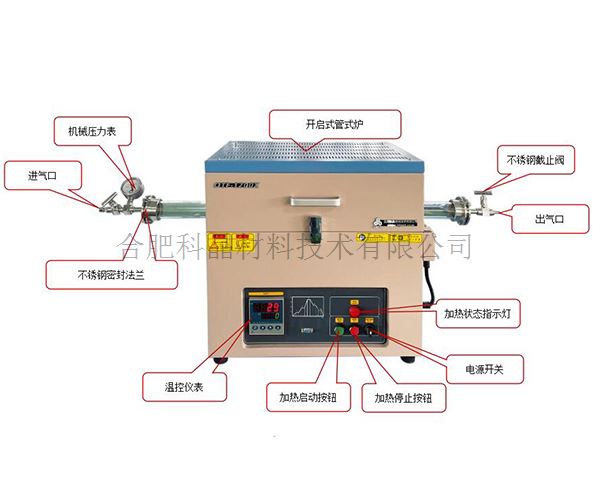

| 炉体结构＆温控 | · 配有一对不锈钢密封法兰，采用硅胶密封圈密封 · 石英管口径可选：Φ1″x 1000mm 或Φ50 x 1000mm 或 Φ60 x 1000mm 或 Φ80 x 1000mm 或 Φ100 x 1000mm · φ60石英管的设备设有法兰支架
· 真空度：10-2torr (采用机械泵) · 安装有一机械压力表，测量范围为-0.1～0.15MP ·采用PID方式调节温度，可设置50段升降温程序 ·带有超温和断偶保护
|
||||||
| 产品在线展示 |
|
||||||

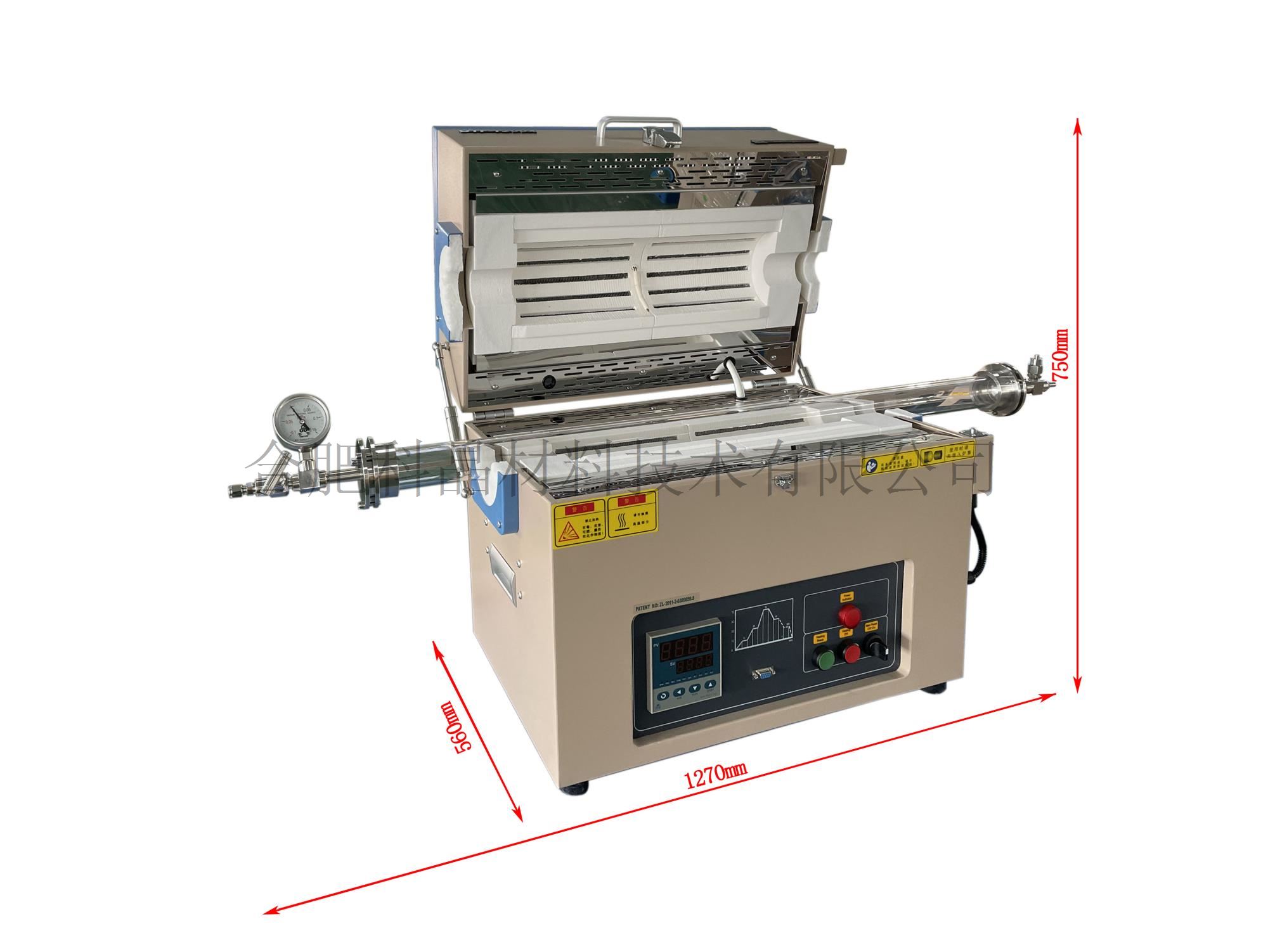

| 产品尺寸 | · 关闭时外形尺寸：1270 L x 400 W x 540 H mm · 开启时外形尺寸：1270 L x 560 W x 750 H mm · 尺寸中的长度包含炉管与法兰长度
|
||||||
| 重量 | 净重：约40kg |
||||||
| 认证 | ·此产品已通过CE认证 证书编号： M.2021.206.C67997 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
|
||||||
| 质保期 | 一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，加热炉管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |

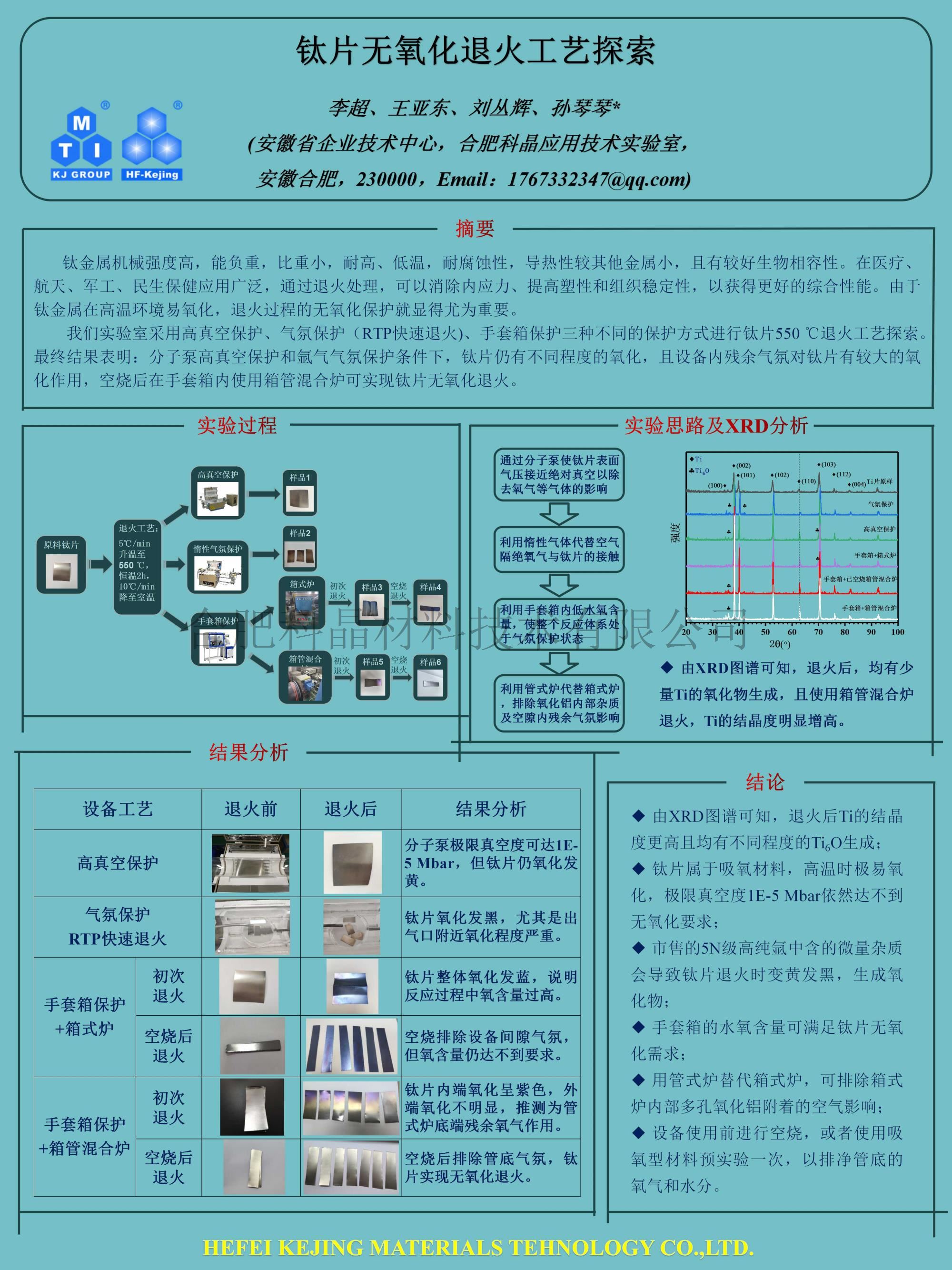

科晶实验室用此设备做出的部分实验案例，以供您参考。

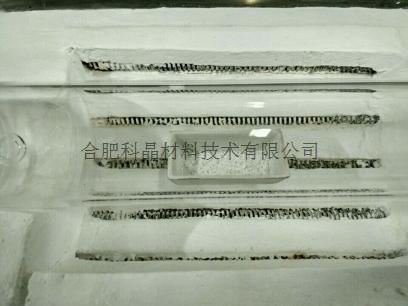

烧结案例：

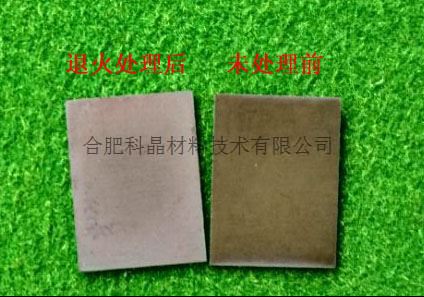

硅钢退火 | Nb2O5粉 |
| Nb2O5粉（未处理前） Nb2O5粉（处理后）
|
警示 | · 石英管内气压不可高于0.02MPa（相对气压）； · 由于气瓶内部气压较高，所以向石英管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全； · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责。 |

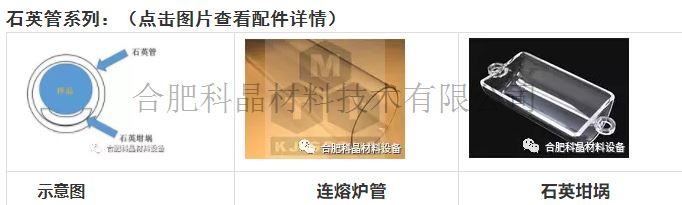

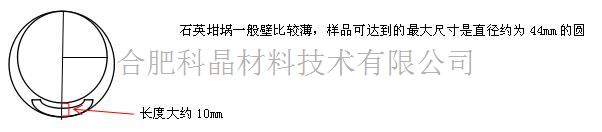

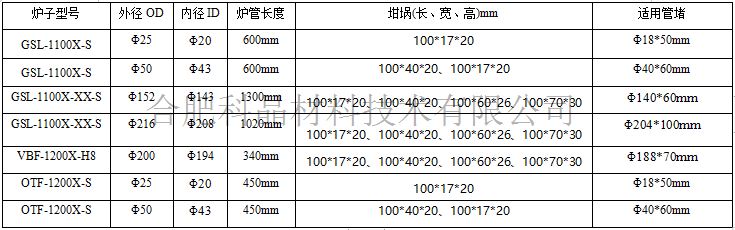

应用技术提示 | ·购买前请联系我们，确定进出气口以及阀门种类 ·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加 精确安全 ·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态 ·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击并同时保护炉内温场。 ·石英管的长时间使用温度＜1100℃ ·设备使用过程两边添加管堵，保证恒温区和法兰密封性 ·为了获得更高的洁净度和真空度，请选用石英管堵 ·管式炉建议坩埚尺寸及建议样品尺寸对应表：

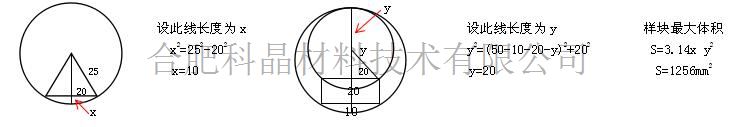

例如：采用管径60mm刚玉管，则内径为50mm，装样坩埚尺寸50*40*20mm
石英管管径60mm，内径54mm，坩埚尺寸为 100*40*20mm
|
相关可选 |

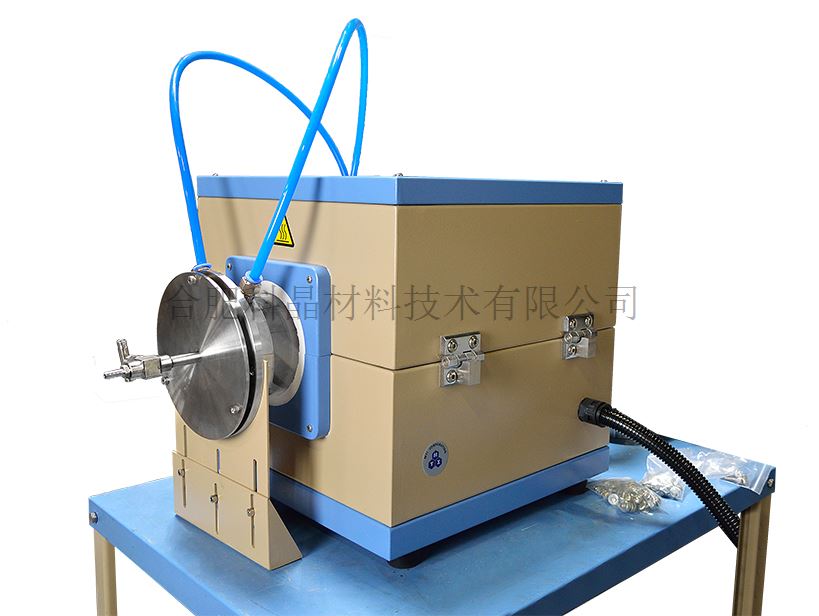

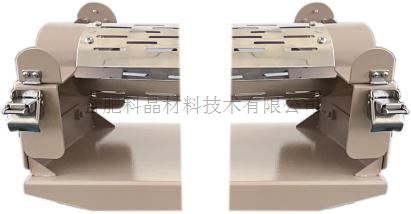

可选购5英寸的水冷铰链法兰，并带有支撑架 备注：铰链法兰 |
可选购数显防腐真空计 |  您可能需要在真空端部安装一个手动挡板阀 |

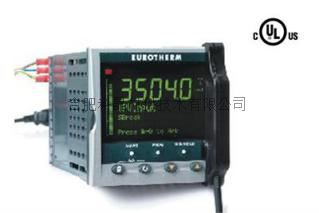

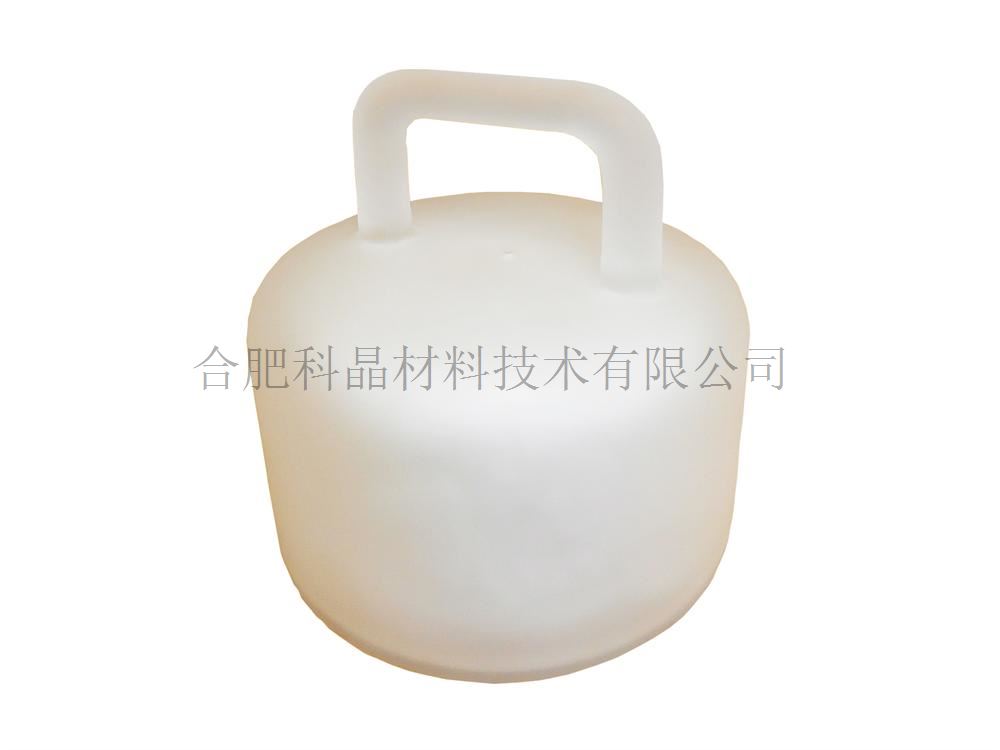

可选购欧陆型温控仪表，控温精确度可以提升到±0.1℃。 |   可选购石英管堵，提高炉管内的洁净度和帮助获得高真空 | ||

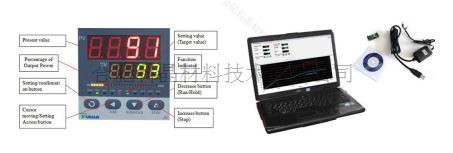

可选购MTS02-B控温模块，可用电脑设置和显示温度程序 |

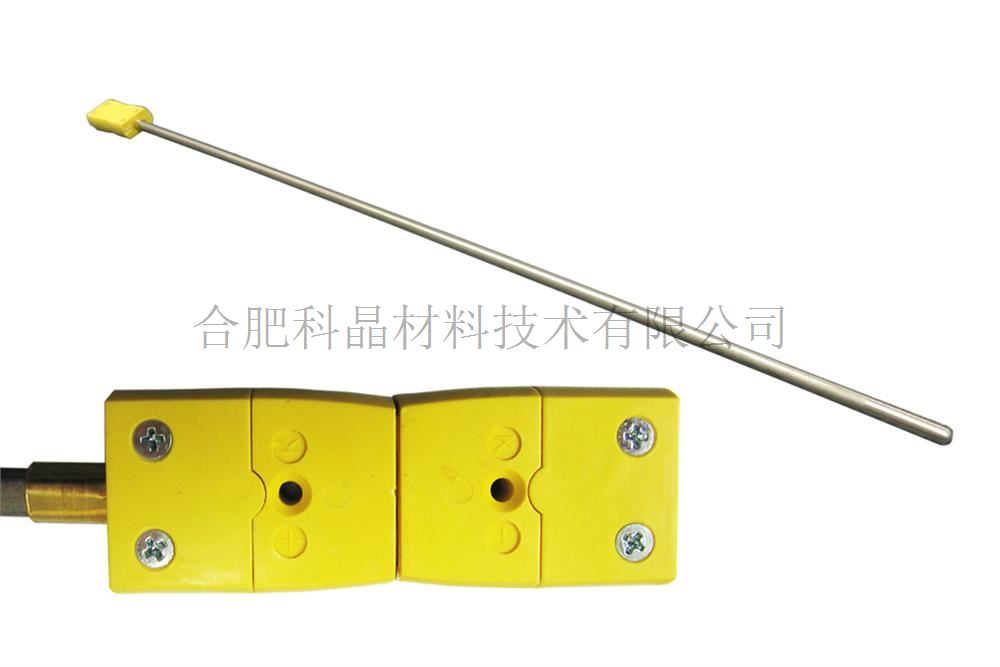

可选购铠装K型热电偶，通过法兰的铠装孔伸入到炉管内部，测量样品的实际温度 | ||
您可以订购带真空泵和温度校准套件的炉子 | |||
