超声雾化及静电收集1200℃立式管式炉系统
- 型号：
- OTF-1200X-VT-III-PGEP
- 产品概述：
- OTF-1200X-VT-III-PGEP是一款多功能的合成系统，针对于合成各种纳米结构氧化物以及纳米材料的复合包覆工艺。此款仪器有三个主要模块组成：超声雾化装置、1200℃三温区立式管式炉和静电收集装置组成。材料制作大概分为三个步骤：前驱体雾化、加热和纳米颗粒收集。此款系统是一款较为先进的合成系统，可控制器颗粒尺寸，形态，微纳米结构等，可广泛应用于纳米材料制备、电极材料包覆复合等方面。
免责声明：
本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅用于宣传用途，仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差，请勿复制或者截图。如果您对参数有异议，或者想了解产品详细信息及更多参数，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，请勿将此参数用于招标文件或者合同，科晶公司会不定期完善和修改网站任何信息，恕不另行通知，请您谅解。
如果您需要下载产品的电子版技术文档，说明书（在线阅览），装箱单，与售后安装条件等文件，请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户，购买前请与工作人员沟通，以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情

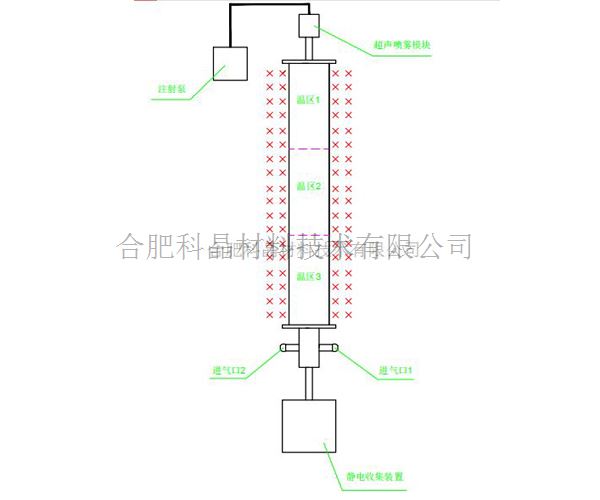

| 系统结构
|
• 雾化装置：配有一个1.7MHz超声雾化仪，可将液体雾化成液体颗粒，然后导入到管式炉中。 • 加热部分（管式炉）：管式炉最高温度可以达到1200℃。 • 纳米粉收集：电压为30KV，可有效地收集由流动气体带过来的纳米颗粒
|
| 管式炉-加热部分
|
工作电压&功率 | • 单相, 220V AC,50/60 Hz • 最大功率 7KW | 工作温度 | • 连续工作温度：1100℃ • 最高工作温度：1200℃（＜1h） | 推荐升温速率 | • ≤ 10℃/min | 加热元件 | • Fe-Cr-Al Alloy doped by Mo，表面涂有氧化锆涂层 | 加热区长度 | • 加热区：300mm+300mm+300mm=900mm | 控温系统 | • 可设置50段升降温程序，并带有过热和断偶保护 • 控温精度为：+/- 1ºC | 炉管 | • 采用高纯石英管 • 石英管尺寸：Φ25*1560mm | 密封法兰 | • 上部配置有一个KF系列快接法兰，与雾化装置相连接，并通过三通连接有一个机械真空压力表 • 下部配置有一个KF系列的快接法兰，与静电收集器相连接
|
|
| 超声雾化装置
|

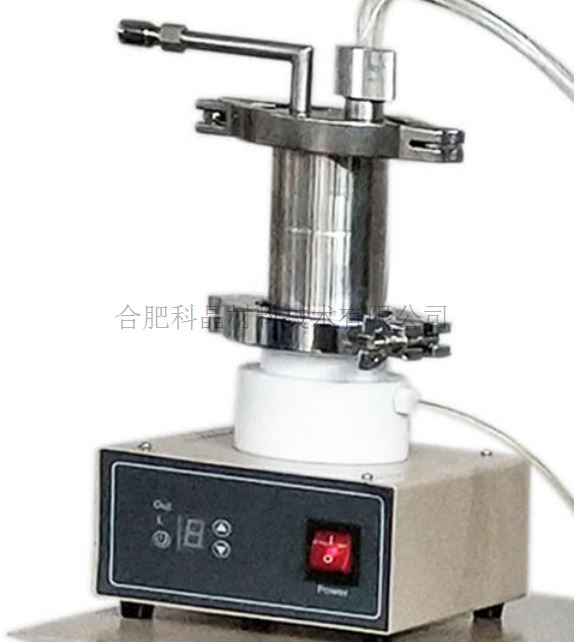

超声雾化仪
| • 220VAC ，1.7MHz超声雾化仪 • 液体罐标配为316不锈钢材质（PTFE及其它材质的罐子可以与销售联系进行定制），并采用氟胶密封圈密封； • 可设置1-8档雾化量，通过调节档位大小，控制雾化量的多少； • 可实现连续运行雾化和定时运行雾化两种功能。定时时间从30分钟到180分钟可调（每隔30分钟调一档位）。 | 气体流量控制系统
| • 标准配置有一个浮子流量计，流量计量程为

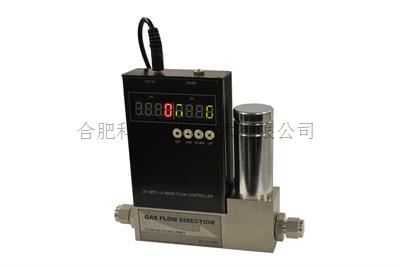

0.2-2L/min（其它量程可与销售联系定制） • 可选配质子流量计控制系统，实现气体流量的精确控制

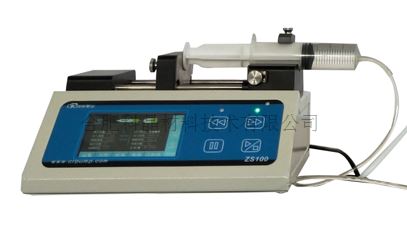

  | 液体注射系统
| • 标准配置有一套液体注射泵，用于自动进液 • 注射泵配置有一个最大容积60ml的塑料针筒，用于盛放液体； • 注射泵速度调节范围:
0.004ml/min—70ml/min； |
|
| 高压静电收集装置
|

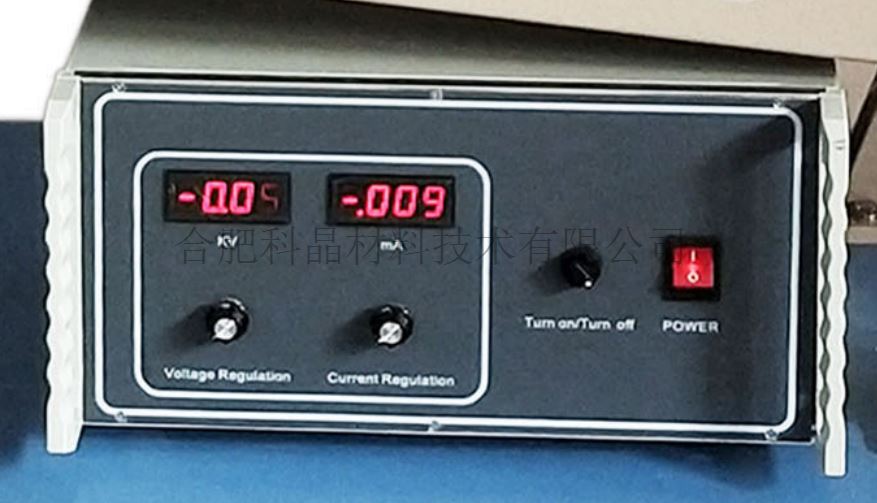

高压电源

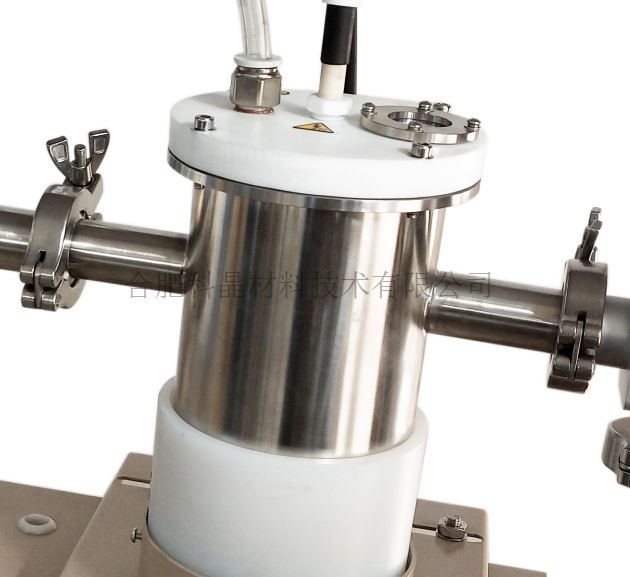

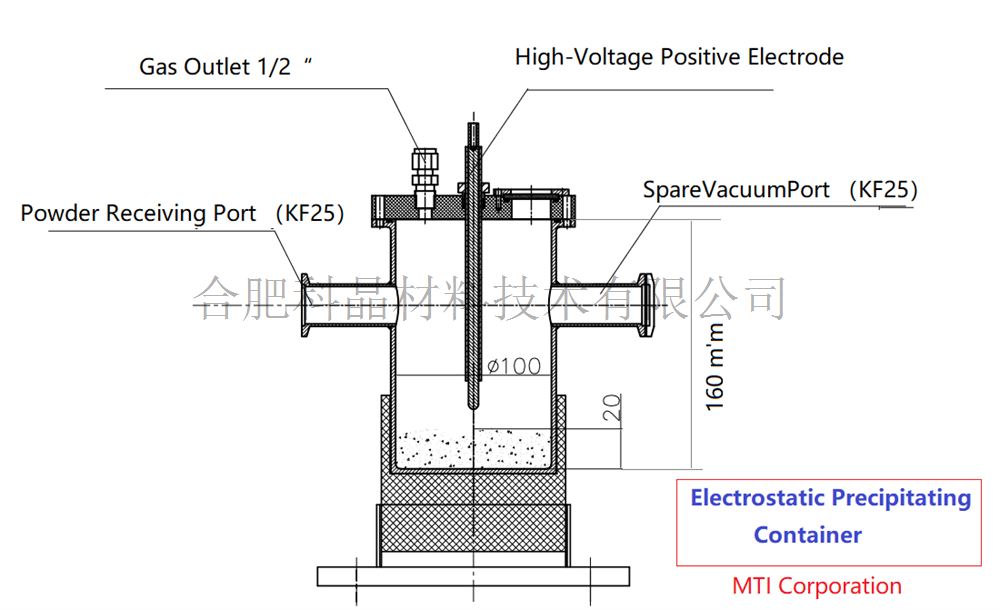

| • 输入：208~240VAC单相，最大功率30W • 数字显示电压和电流值，最大输出电压为30KV，最大输出电流为1 mA； • 带有拉弧保护电路。 | 静电收集器
 | • 收集筒进料口为KF25快速接头，出气口为外径Φ12.7mm快速接头； • 收集筒预留一个KF25快速接头，用于给收集筒抽真空； • 正极棒和负极筒之间通过PTFE板连接，实现绝缘； • 收集筒最大容积700ml，有效容积150ml。
|
|
| 仪器重量
|
• 约200kg |
| 外形尺寸
|
• 长*宽*高=1710×800×2500mm |
| 质保期
|
• 一年质保，终身维护（不包含炉管，密封圈和加热元件） |
| 质量认证
|
• 若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
|
| 使用注意事项
|
• 石英炉管内的气压不可大于0.02MPa(相对大气压) • 气瓶上必须安装减压阀（可在本公司购买） |
