| 名称 |
（2019.6.3--科晶实验室审核） |
||||||||
| 图片 |
|
||||||||
| 产品提示 | |||||||||

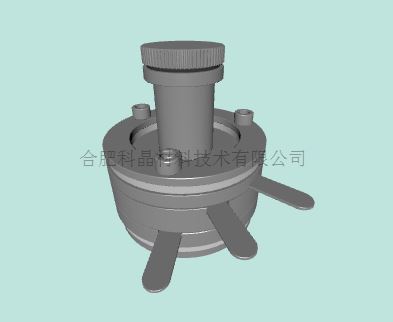

| 3D展示 | |
||||||||
| 产品特点 | · 采用O形环密圈子密封（图一） · 耐腐蚀的聚四氟乙烯绝缘垫最高能够承受250ºC（图二） · 可通过调节弹簧张力，适应各种厚度的电极（图三） · 测试前方便安装，测试后方便拆解，模拟扣式电池的组装结构，方便、快速地组装、测试各种电极。如：参比电极。 · 体积小巧，放入手套箱方便。 · 相较于液压封装的扣式电池壳，重复性好（图四）
|
||||||||
| 相关视频 |
|
||||||||
| 产品尺寸 | · 三级装置的外形尺寸：￠63mm * 71mmH
|
||||||||

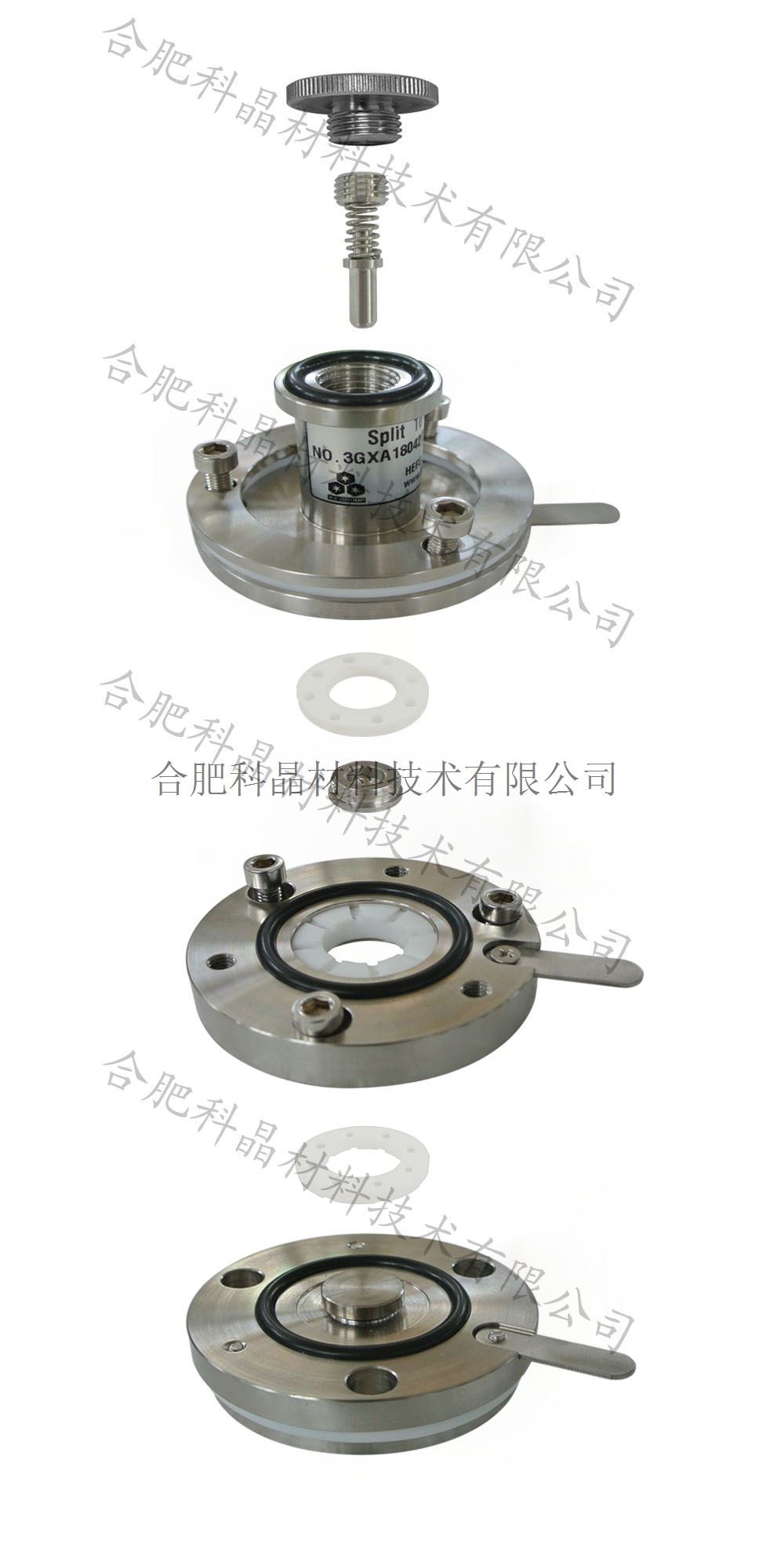

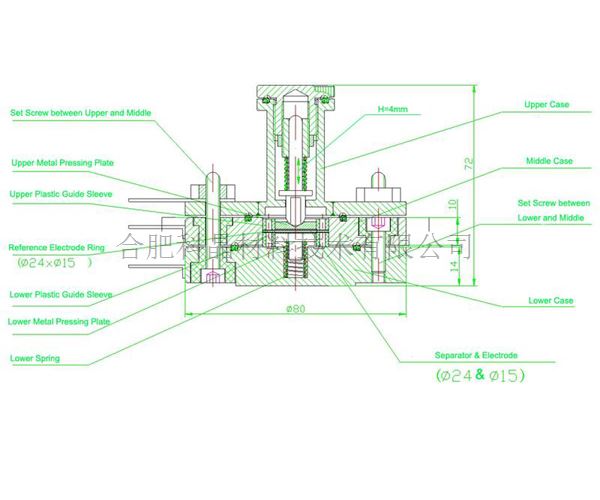

| 内部结构 | · 图一和图二显示三极测量装置的内部结构和安装示意图，点击查看大图
|
||||||||
| 保修 | 一年保修，终身技术支持。 特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
||||||||
| 国家专利 | 专利名称：一种三级电池测量装置 专利号：ZL 2019 2 0102544.7 尊重原创、鄙视抄袭、侵权必究 |

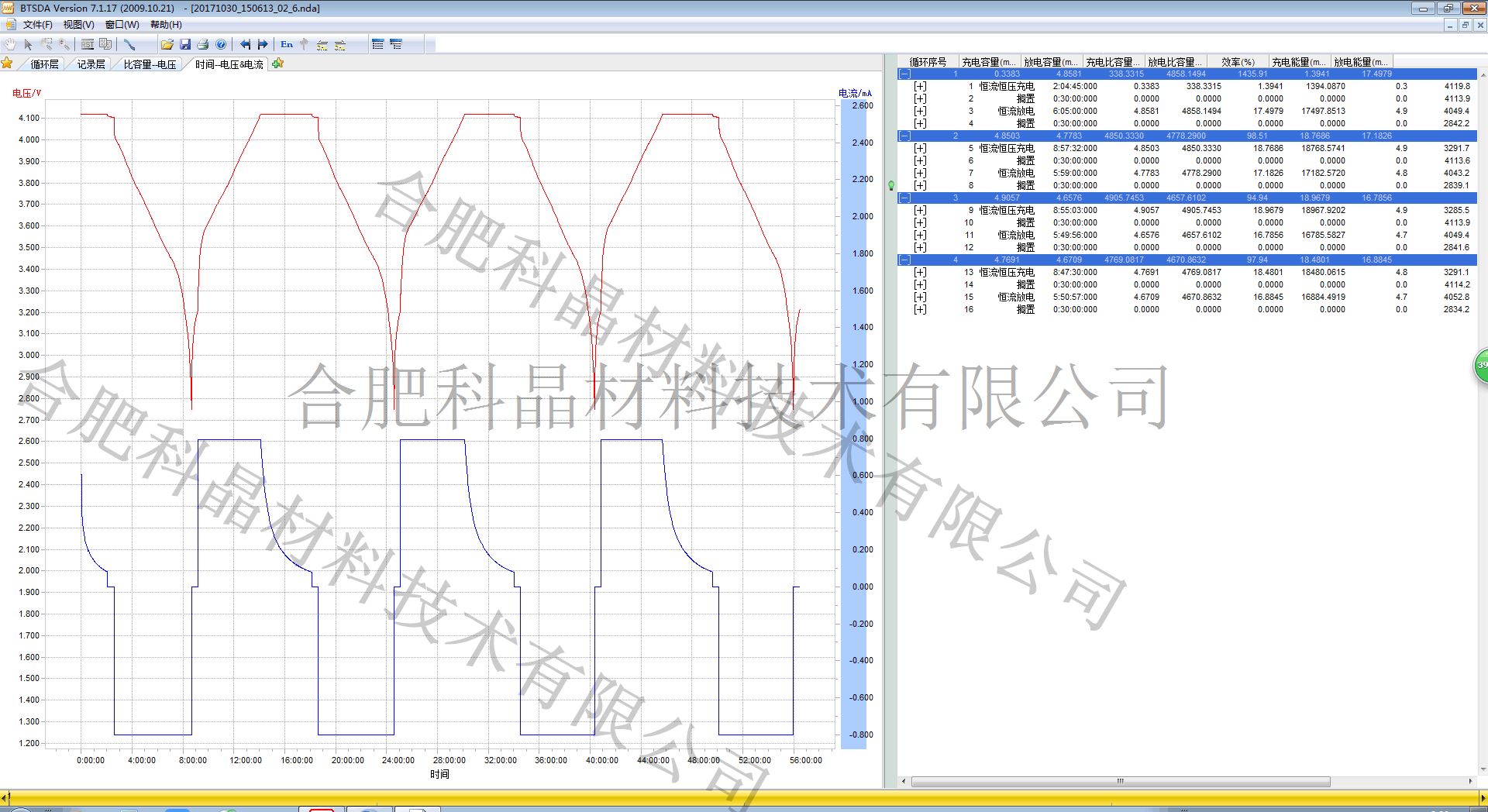

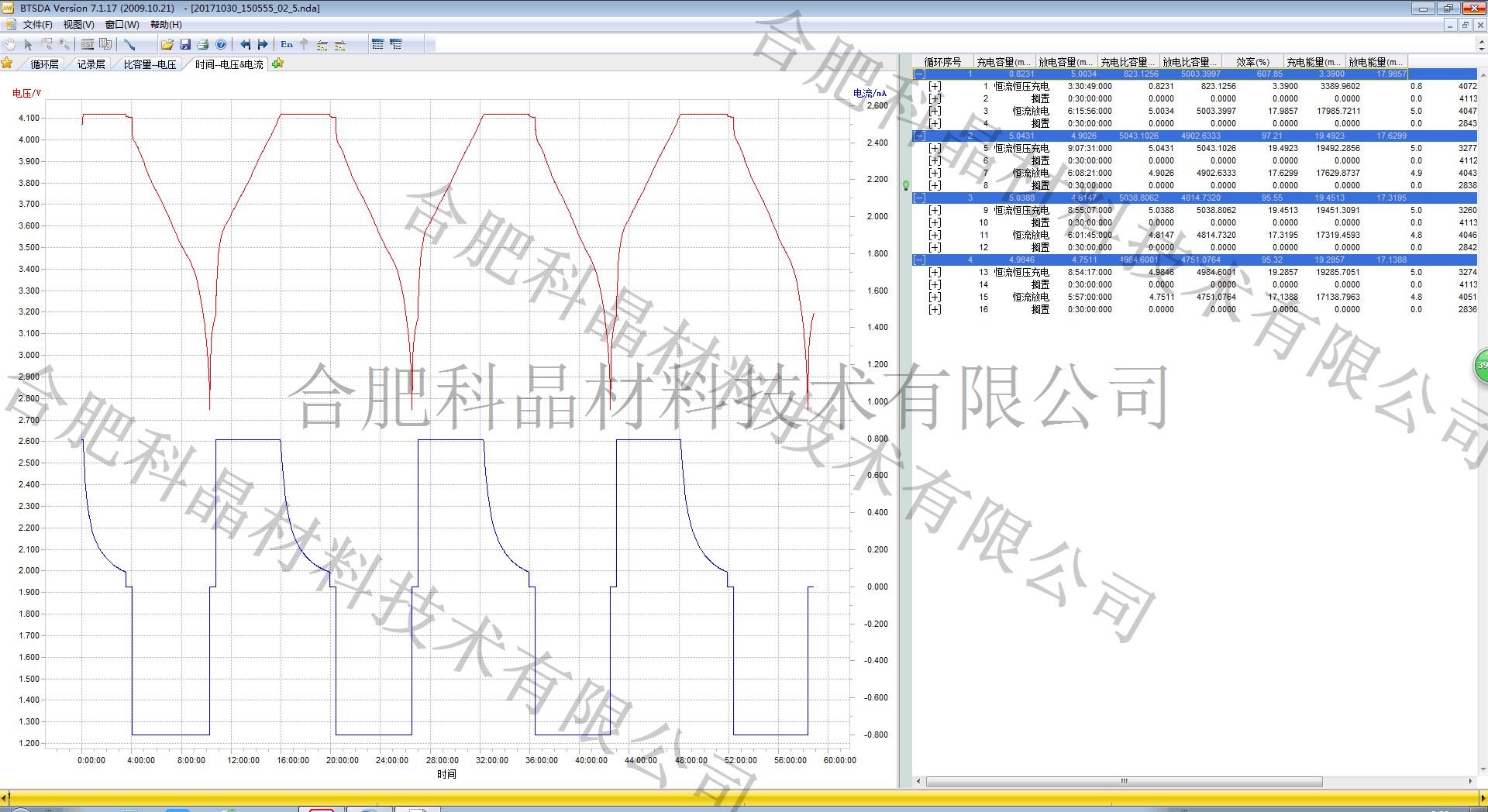

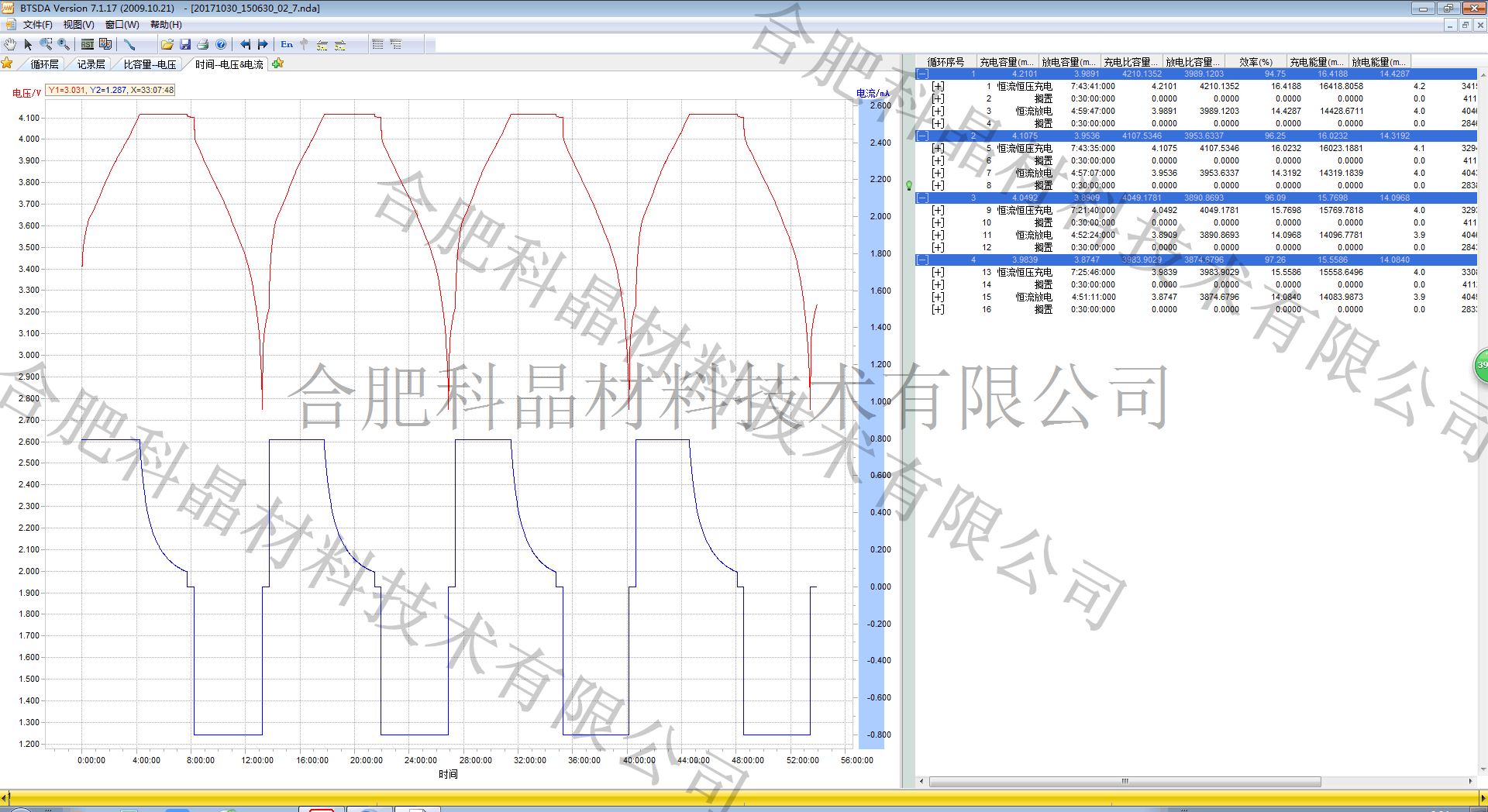

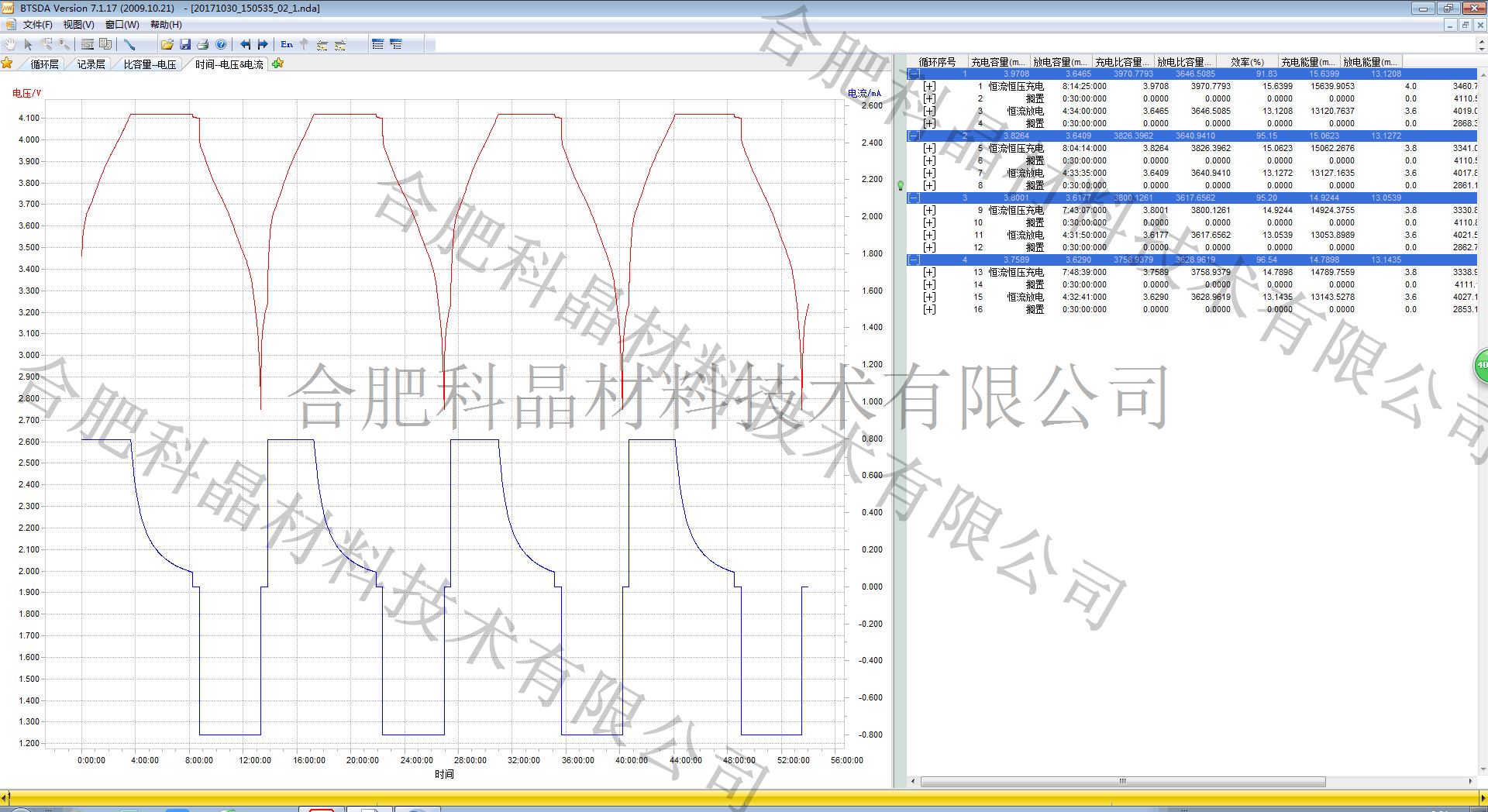

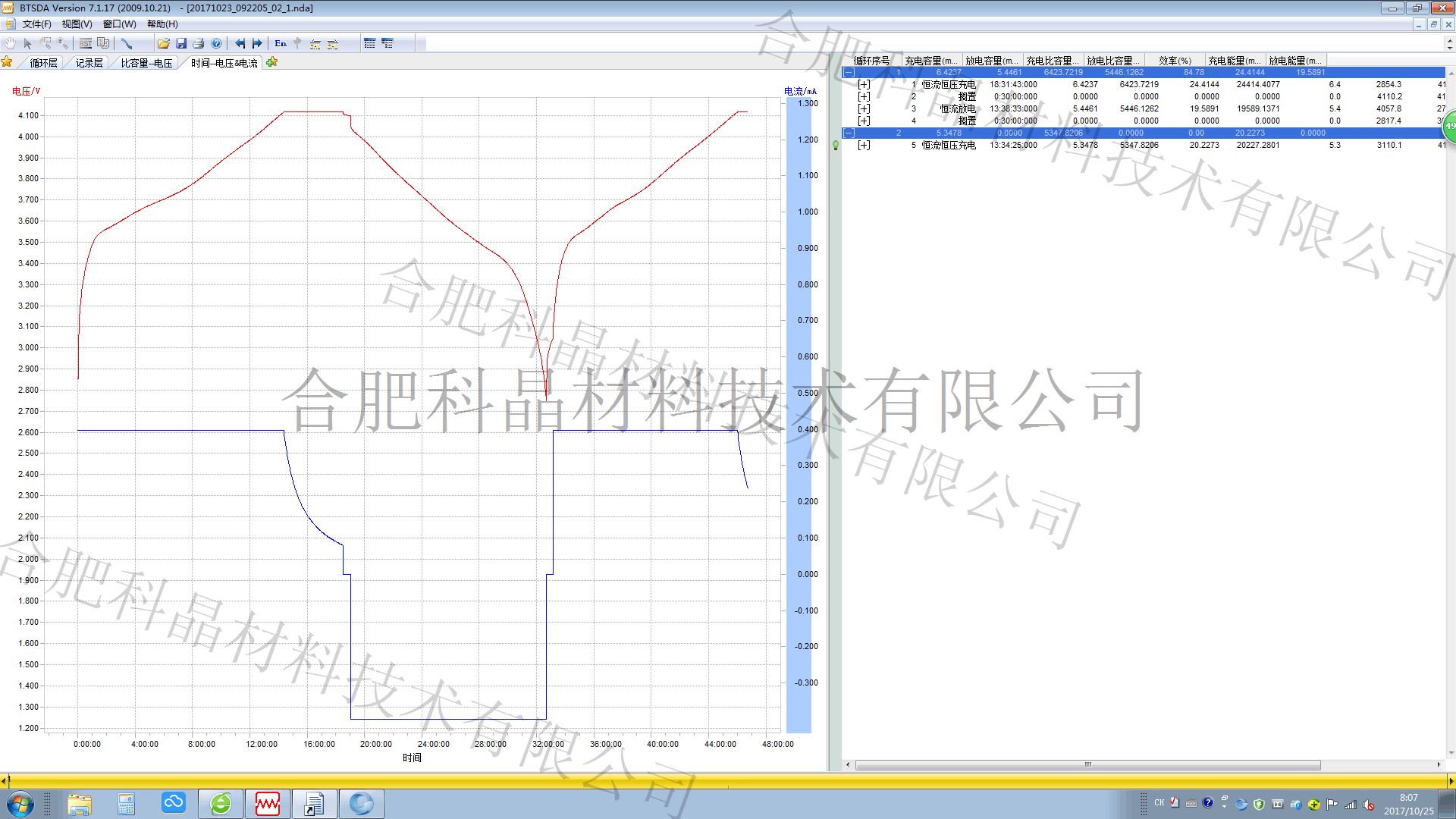

科晶实验室用此设备做出的部分结果，以供您参考。
极片：来源于客户提供的同一批次的电池材料
编号 | 正参电压 | 负参电压 | 正负电压 | 循环结果 | 原电池电压 | 循环图 |
1 | 3.8V | 0.6V | 3.2V | 可循环 | 3.8V |
|
2 | 3.8V | 0.6V | 3.2V | 可循环 | 3.8V |
|
3 | 3.8V | 0.6V | 3.2V | 可循环 | 3.8V |
|
4 | 3.8V | 0.6V | 3.2V | 可循环 | 3.8V |
|
5 | 3.8v | 0.6V | 3.2V | 可循环 | 3.8V |
|
备注：以上数据仅供参考，更多数据请联系科晶实验室
科晶实验室欢迎您交流，参与有奖哦！（不信点进来看看？）

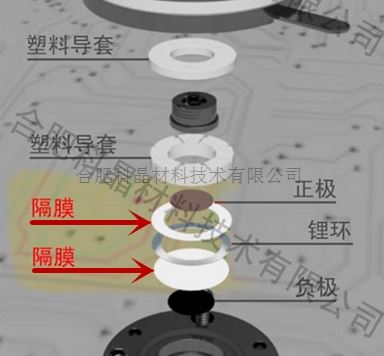

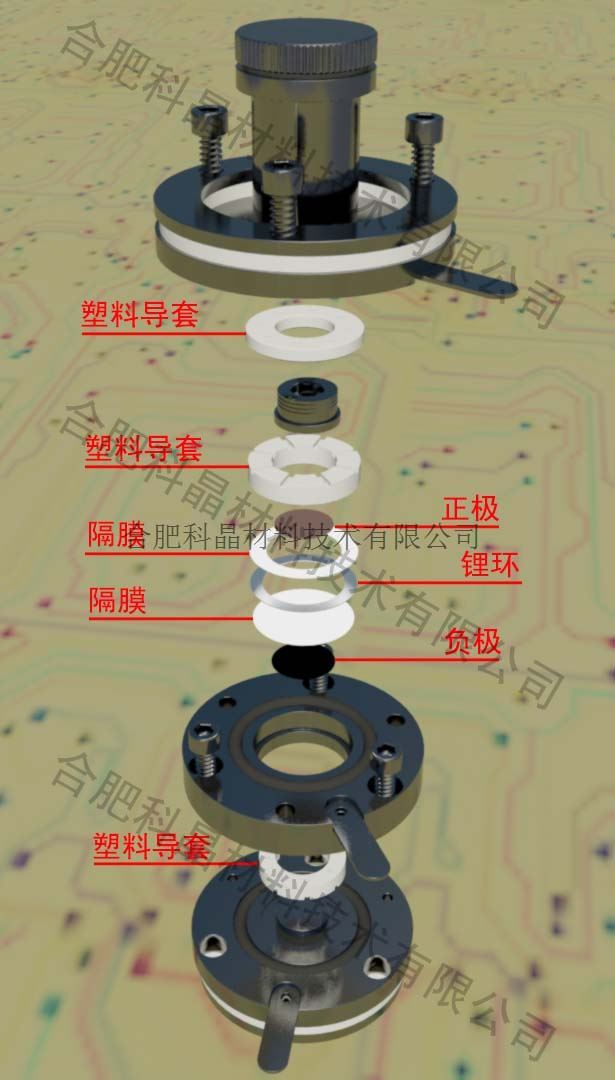

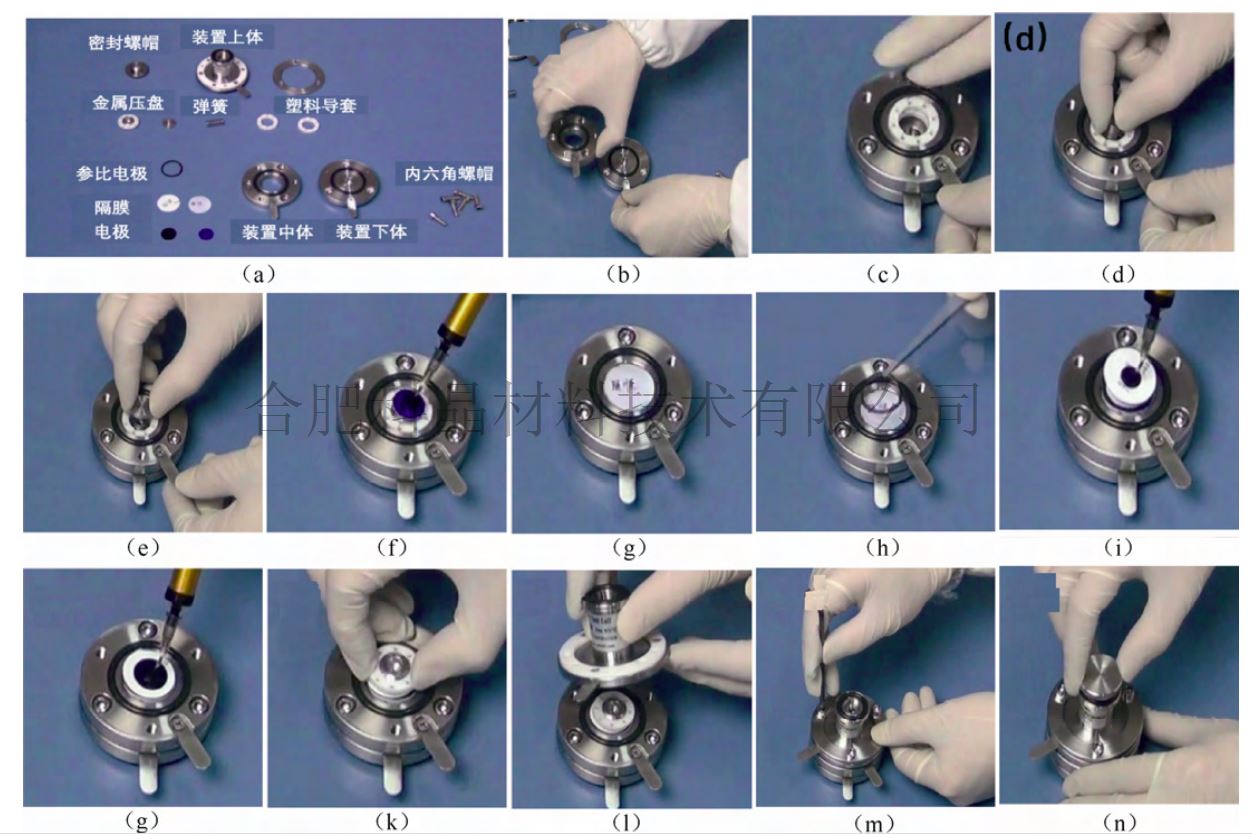

扣式三电极电池的组装：
一套完整的三电极扣式电池包括：装置下体、装置中体、塑料导套、弹簧、金属压盘、正极极片、隔膜、参比电极、负极极片、装置上
体、六角螺丝以及密封螺帽。
组装过程：将装置中体放在装置下体上，用六角螺丝固定，后放入两块塑料导套，再依次将弹簧与金属压盘放入塑料导套内部中心位置，
将金属压盘的中心位置依次放入正极极片与隔膜（为防止短路，隔膜尺寸应稍大于正极极片）。随后放入参比电极的圆环，参比电极要可与
中体接触，外圈的尺寸要略大于隔膜，内圈的直径要大于或等于极片的直径，然后在中心位置放入隔膜及负极片，盖好金属压盘以及装置上
体，使用六角螺丝固定，将电极压紧。使用移液器缓慢滴加电解液，随后拧紧密封螺帽，电池组装完成。组装完成后的电池需轻拿轻放以避
免发生短路。

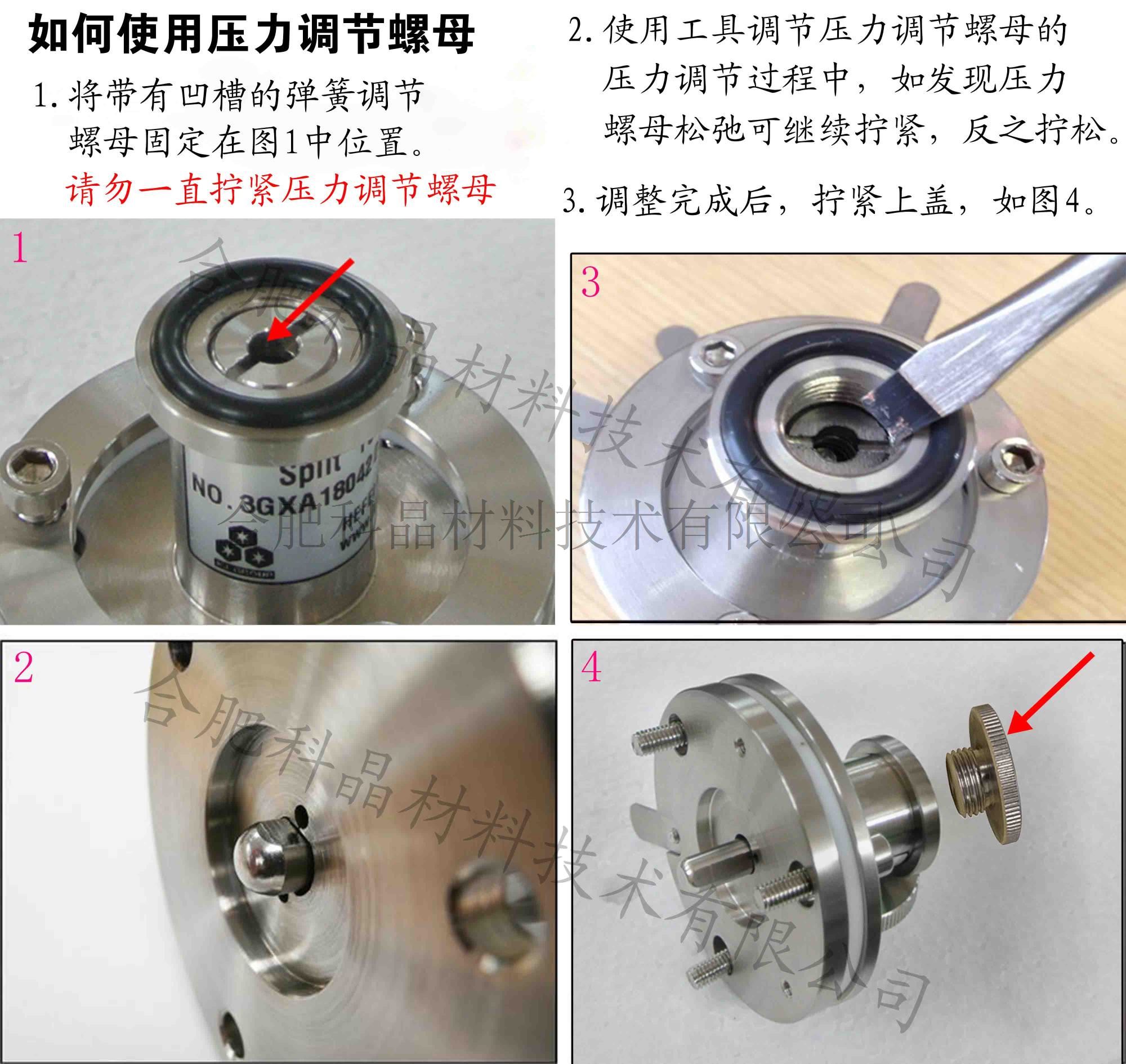

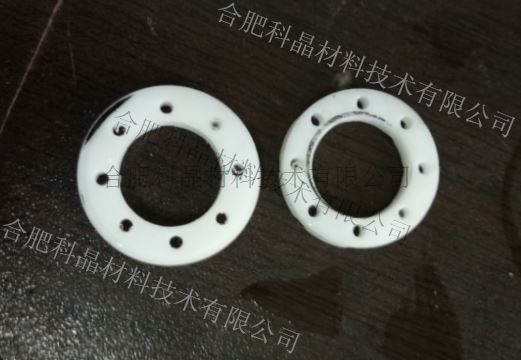

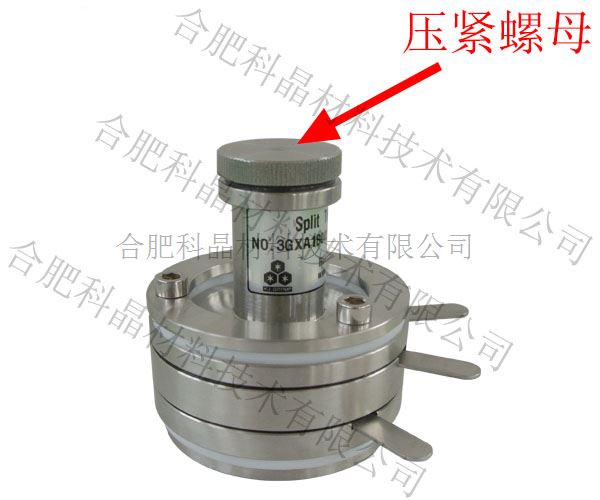

应用技术提示 | ·根据电池厚度不同调整圆柱压缩弹簧压力时，需先松开弹簧压力锁紧螺母，用一字螺丝刀调整弹簧压力调节螺母的高度尺寸，以达到合适的位置，（图一）。 ·极片怎么放置？------请参考操作视频或者结构中的动画（仅供参考）。 ·使用前，建议先将装置拆卸清理干净，放入干燥箱100℃干燥2小时。 ·装置内的聚四氟乙烯导套，使用后与锂环接触部分可能会发黑，这是由于实验后装置清理不干净导致的（聚四氟乙烯导套属于耗材，如有损坏请联系我公司销售购买）（图二） ·再放极片和隔膜时，可能会出极片和隔膜粘在一起的现象，导致位置放偏，建议您滴加少量的电解液。 ·密封圈属于耗材，在使用后可能会出现变形，建议在购买装置时额外购买备用。 ·可以考虑用环状隔膜替代整块隔膜，以便降低内阻（仅供参考）,环状隔膜务必保证覆盖锂片（图三）
图一 图二 图三 |
警告 | ·在装好电解液、电池正负极和隔膜纸等材料之后需将密封螺帽拧紧，防止电解液溢出，如下图一。 ·装置内部配件较多，请妥善保管。 ·使用后请务必清理干净残余电解液。 ·使用后，可能出现锂环有部分粘在装置中间部分上，建议在装置拿出手套箱前清理干净。 ·三颗螺钉需要均匀拧紧。 ·锂环外径不可以小于25mm。 ·极耳螺钉请务必拧紧，不可以松动。
图一 |
·可选购带有压力表的三级测量装置（图一）
·可在我公司选购MSK-T07 切片机切割极片，以及环形的参考电极(25mm OD x 19mm ID，通常是Li环)（图二）
·可在我公司选购真空笔，便于极片放置（图三）
·可在我公司选购锂箔（图四）
|
|
|
|
|
图一 | 图二 | 图三 | 图四 | 图五 |
