| 设备名称 | 小型精密圆盘裁切机 (配有4套切割模具15、19、20和24mm)-T07 |
| 产品提示 | |
| 相关视频 |

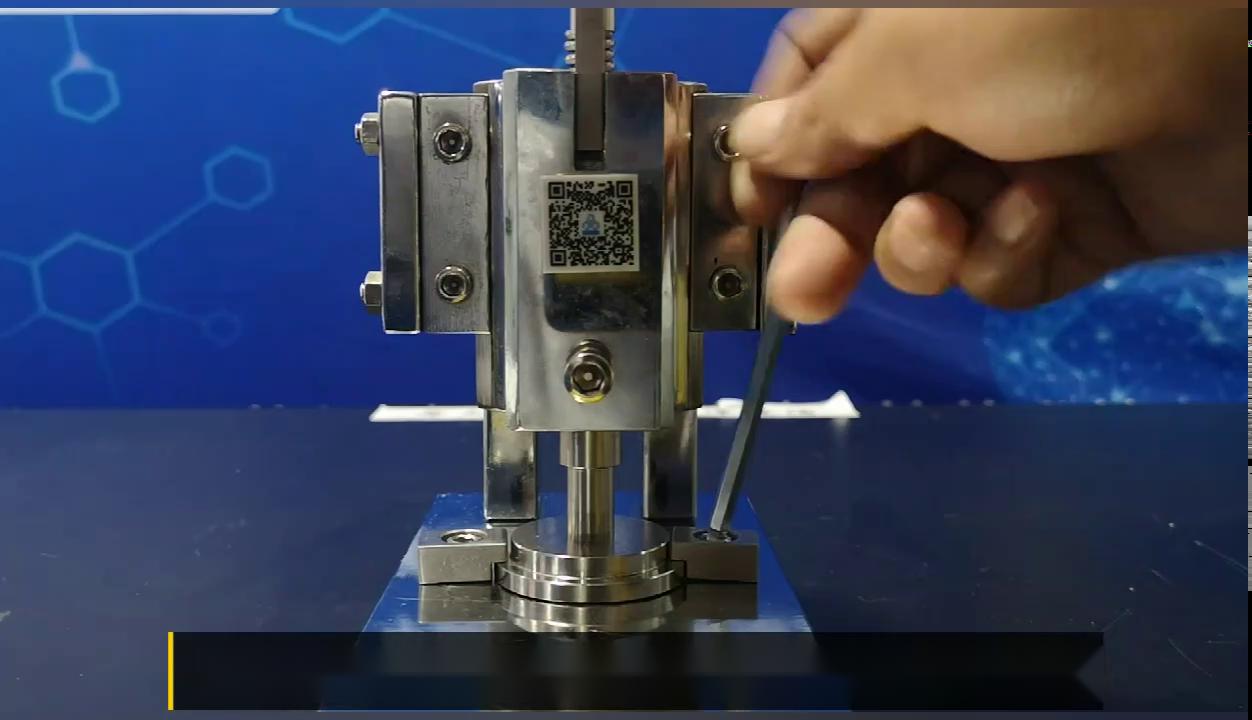

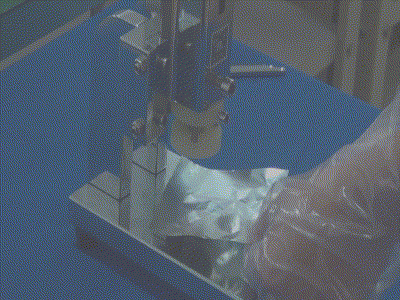

操作视频 锂片切环视频 |
| 主要特点 | · 操作简便，体积小，可在φ230mm以上的手套过渡舱中自由穿过 · 模具更换容易 · 冲切精度高，无毛边、毛刺、压痕
|
| 基本参数 | · 标准冲孔模具：φ12mm/φ16mm（其他尺寸可定制） · 模柄孔直径：φ24mm · 主要材质：主体结构采用不锈钢，模具采用淬火钢 · 工作台尺寸：105mm*235mm 更多参数请联系科晶销售部 |
| 模具 | · 标配冲孔模具：φ12/φ16mm · 可选冲孔模具尺寸：可根据客户要求定制6mm-25mm · 客选购切环模具：15mm I.D*24mm O.D的圆环 · 模具选择参考： 15mm（CR20xx系列扣式电池电极片） 19mm（CR20xx系列扣式电池及CR2325扣式电池负极片） 20mm（CR2450扣式电池电极片，CR2325正极片，CR20xx系列扣式电池隔膜纸） 24mm（CR24xx系列的电极片和分隔膜纸） 点此可直接订购 |

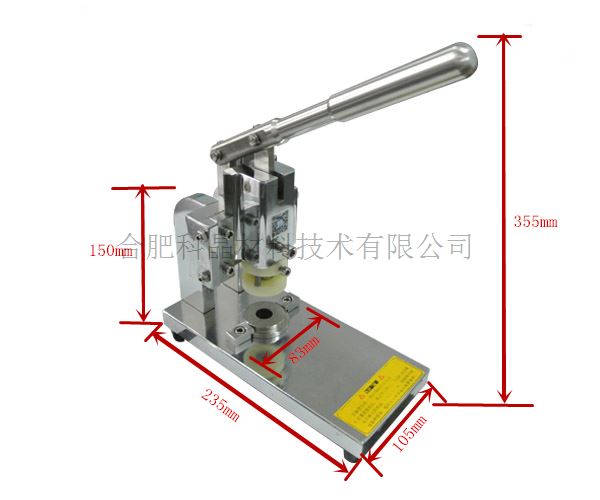

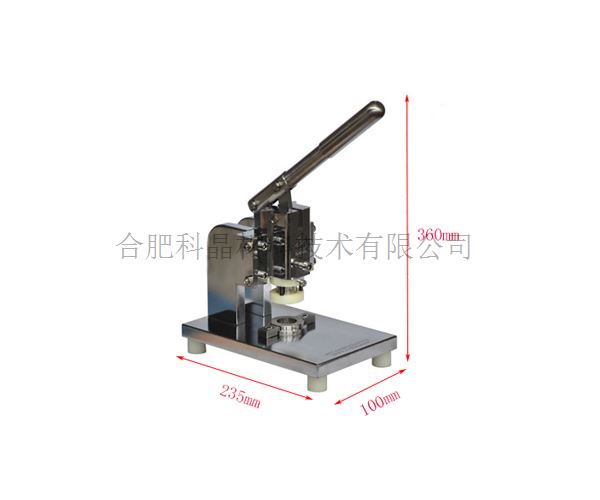

| 尺寸 | 外形尺寸：长105mm*宽235mm*高355mm （注：如果客户想放入手套箱中使用，购买前请详细询问设备尺寸，以便可以放进客户自己的手套箱中） |
| 重量 | 约7.5KG |
| 保质期 | 1年（不包含模具等损耗件） |
| 注意事项 | · 在调整模具上模芯和下凹模之间的配合间隙时，要使上模芯无阻碍的进入下凹模，上模芯进入下凹模的距离为0.5-1mm时冲裁效果最好。因为上模芯和下凹模的配合为小间隙，在未调整好间隙时切不可用力扳动手柄，以免损坏上模芯和下凹模的刃口，切记； · 在冲裁0.02mm左右的隔膜纸时，因其太薄而且又软，需将隔膜纸放在A4纸上，使其在冲裁时能够被压料机构充分压紧，以达到最佳的冲裁效果。 |
实验案例参考 |

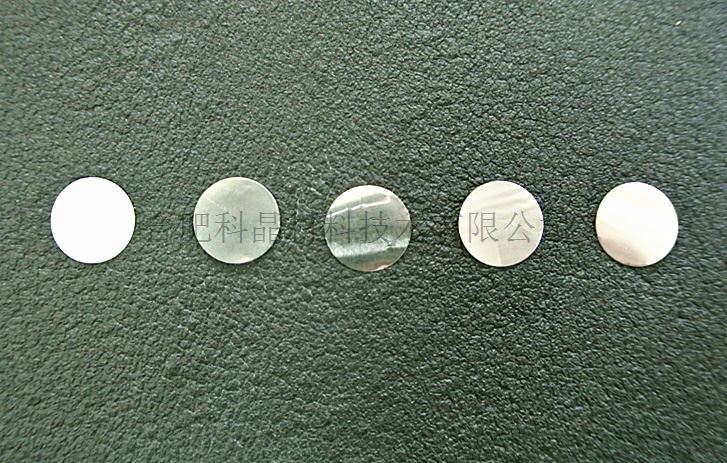

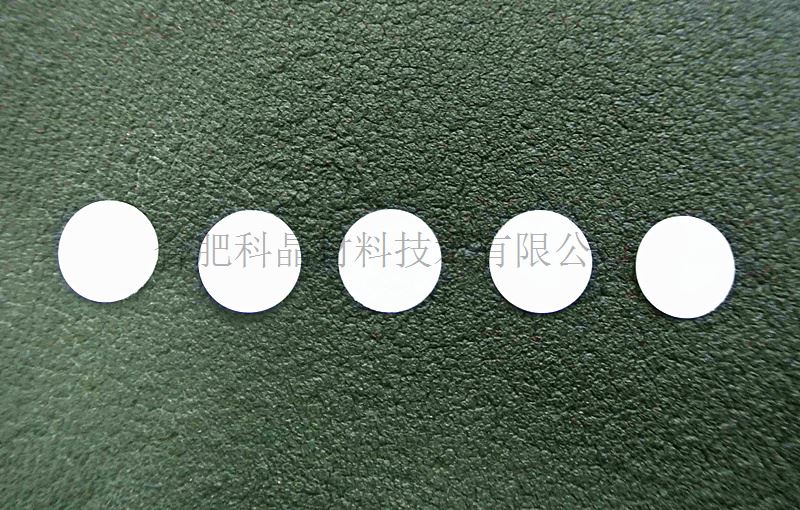

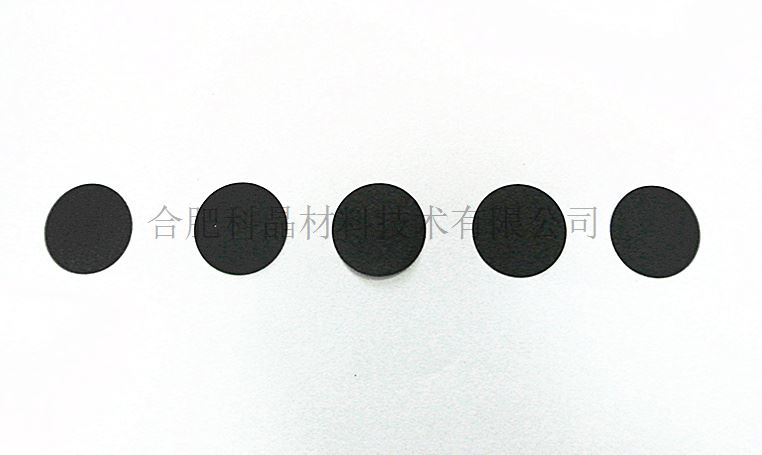

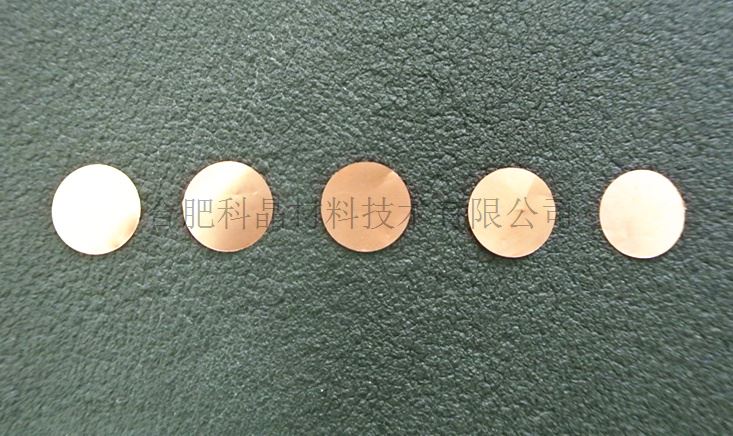

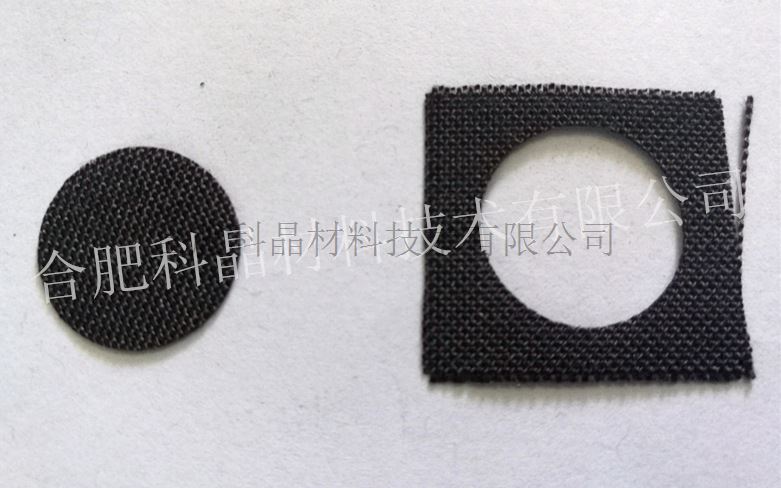

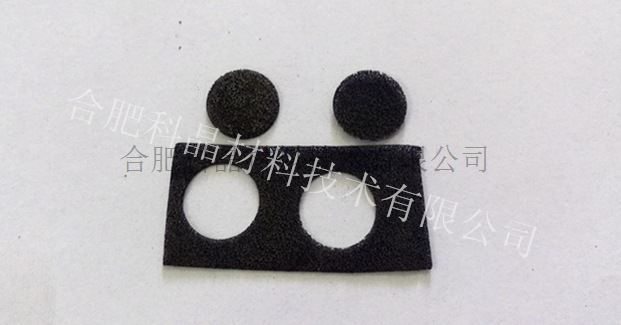

为了更好地展示该产品，我们做了一些常见材料的切片，仅供参考，如果对您的材料不确定欢迎您亲自试用。详情请见底部的实验室模块。
结果：
|

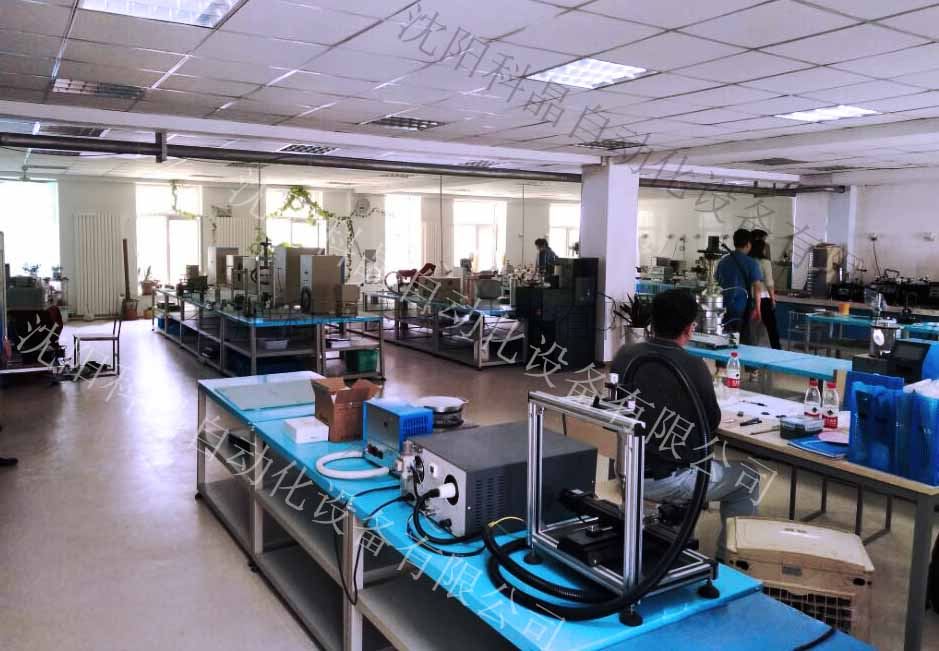

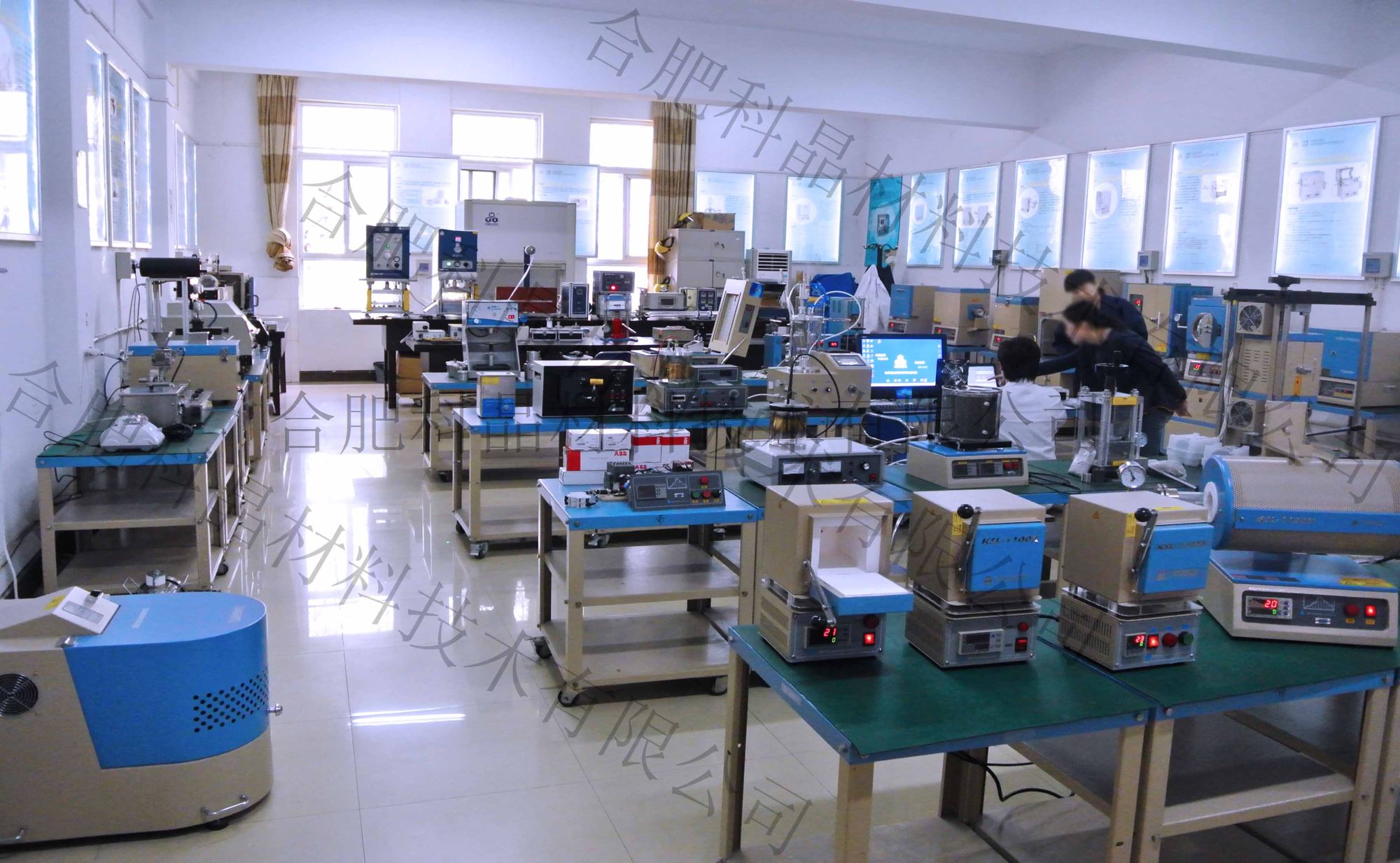

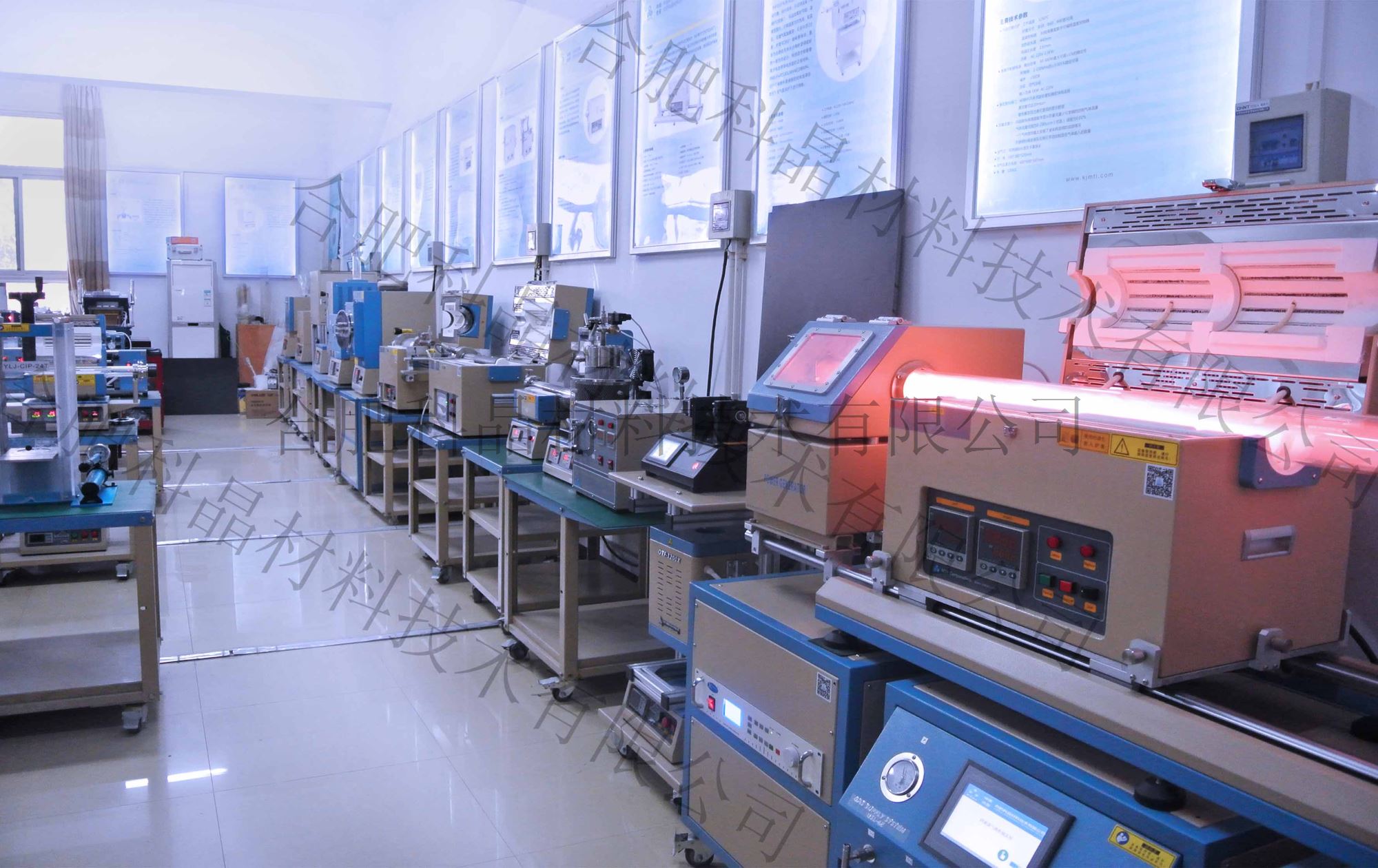

科晶实验室欢迎您交流，参与有奖哦!

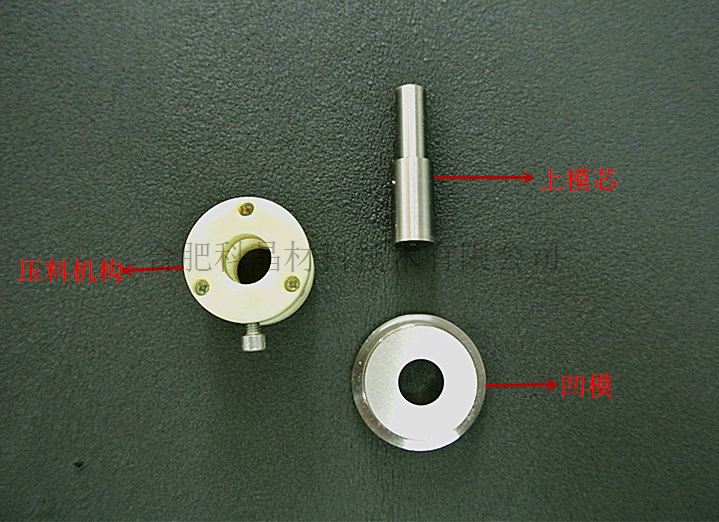

· 在调整模具上模芯和下凹模之间的配合间隙时，要使上模芯无阻碍的进入下凹模，上模芯进入下凹模的距离为0.5-1mm时冲裁效果最好。因为上模芯和下凹模的配合为小间隙，在未调整好间隙时切不可用力扳动手柄，以免损坏上模芯和下凹模的刃口，切记；
· 在冲裁0.02mm左右的隔膜纸时，因其太薄而且又软，需将隔膜纸放在A4纸上，使其在冲裁时能够被压料机构充分压紧，以达到最佳的冲裁效果。
模具
|
·标配冲孔模具：Φ12/Φ16mm ·可选冲孔模具尺寸：可根据客户要求定制8-24mm ·可选购切环模具：15mm I.D×24mm O.D的圆环 ·模具选择参考： 15mm(CR20xx系列扣式电池电极片) 19mm(CR20xx系列扣式电池及CR2325扣式电池负极片) 20mm(CR2450扣式电池电极片，CR2325正极片，CR20xx系列扣式电池隔膜纸) 24mm(用于CR24xx系列的电极片和分隔膜纸) 注意:在使用24mm和15mm模具时,可以准备15mm I.D×24mm O.D O形环作为三极扣式电池测量套件参照环(特殊模具请联系我公司销售)

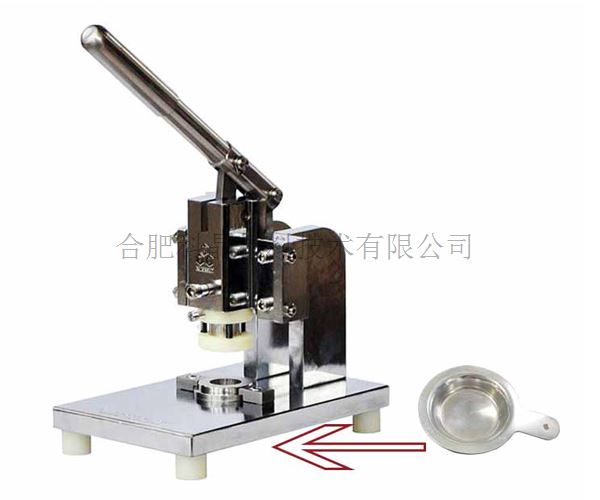

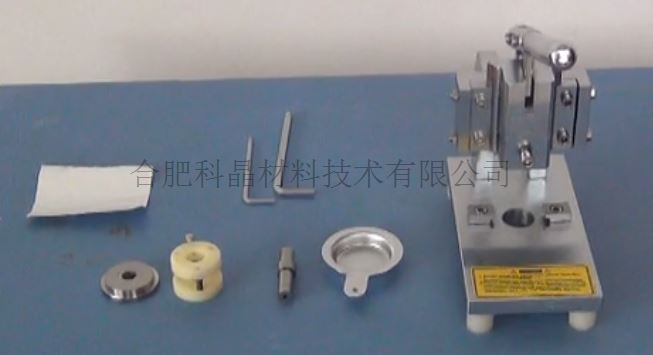

结构： |
