自动测温系统
型号:
CWF-1
产品概述:
CWF-1是一款自动测温系统,可用于测量管式炉的实际温场分布曲线,以获得恒温区长度、温度梯度等等温场参数。设备配有多种热电偶接口,可连接K型、S型、B型等热偶进行不同温度范围温场曲线的测量。测温热电偶放置于一三脚架上,插入炉体内部,通过三脚架辊轮带动进行精确移动,从而实现温场内部各位置的温度测量。PLC触摸屏控制,操作方便,可设定测温点间隔距离、测温点间隔时间以及测温点个数等参数。温度曲线可实时显示,数据可通过Excel表格形式导出。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品结构

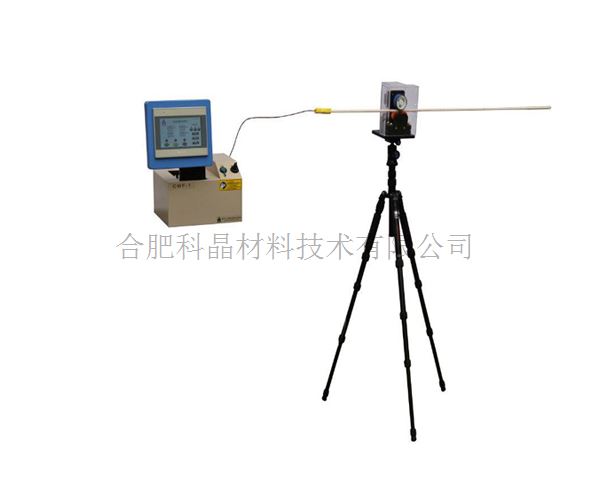

• 由可调高度的三脚架以及测温控制盒两部分组成


• 设备配有多种热电偶接口,可连接K型、S型、B型等热偶(标配中不含热偶,根据客户需求进行配置)


• 热偶放置于三脚架上,通过三脚架辊轮带动进行精确移动,从而实现温场内部各位置点的温度测量


• PLC触摸屏控制,操作方便,测温点间隔距离、测温点间隔时间以及测温点个数均可进行设定


• 温度曲线实时显示,数据可通过Excel表格形式导出


热电偶(选配)

• 可连接多种热电偶:K型、S型、B型


• 常用热电偶长度为1m,可根据客户实际需要进行定制


三脚架

• 带辊轮三脚架,可带动热电偶进行精确移动


• 高度:60-160cm可调,适应各种尺寸管式炉的测温要求


PLC控制系统

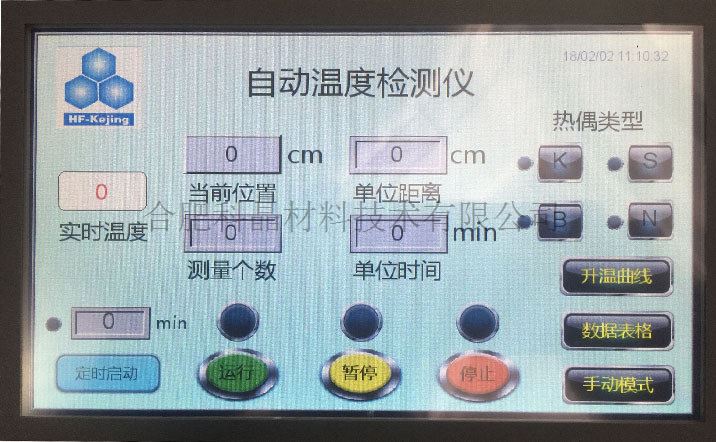

• PLC触摸屏控制:


  测温点最小间隔距离:5mm


  测温点间隔时间:10s~60min


(如设置5min,热电偶测温过程为:前一个测温点停留4min58s后进行2s测温并记录该点温度,之后热电偶移动到下一个测温点,同样停留4min58s后进行2s测温并记录该点温度,依次类推获得整个温场温度分布曲线)


• 测温点个数:1~9999(可根据各管式炉加热区长度以及测温点间隔距离来确定所需测温点数)

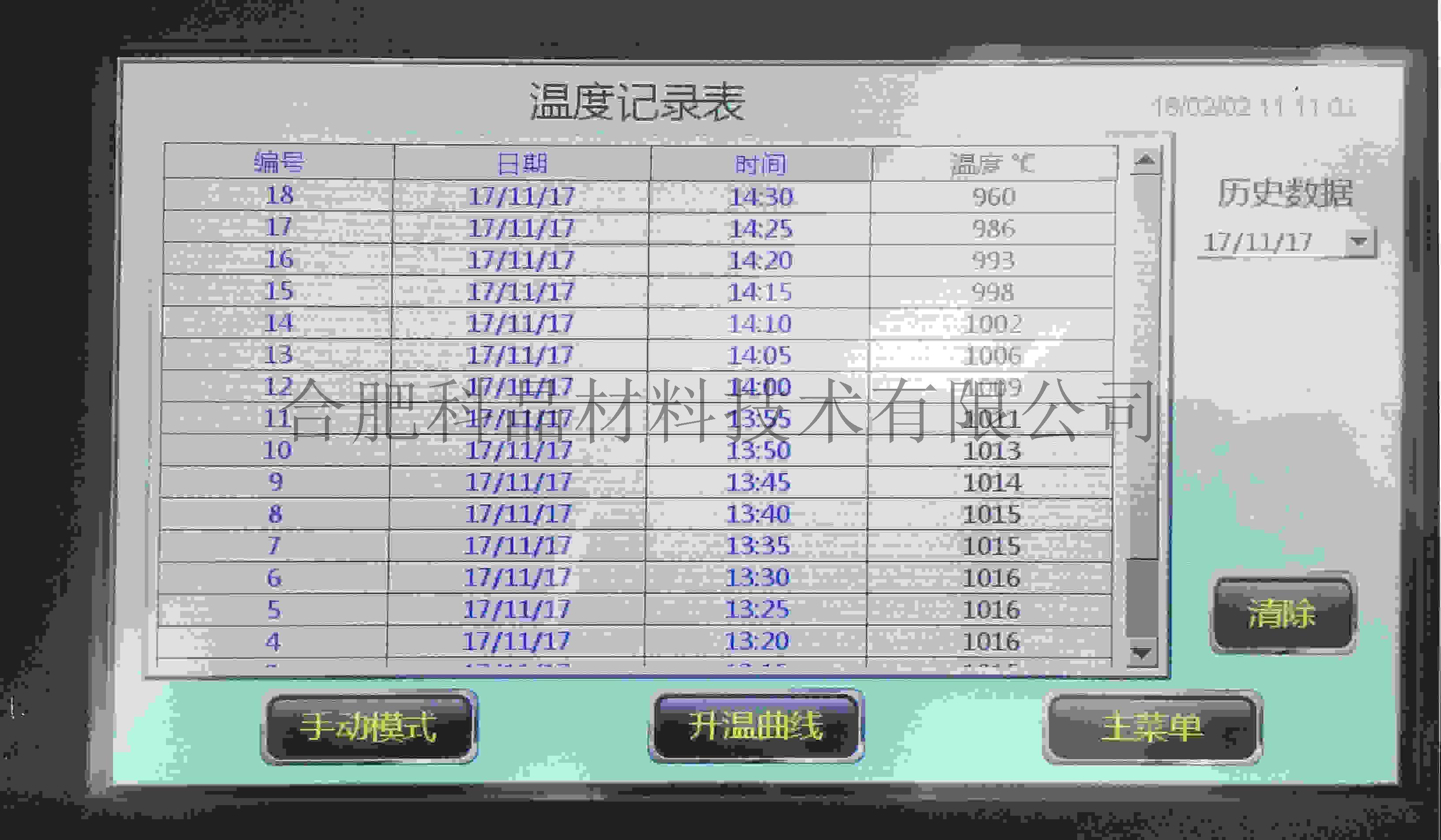

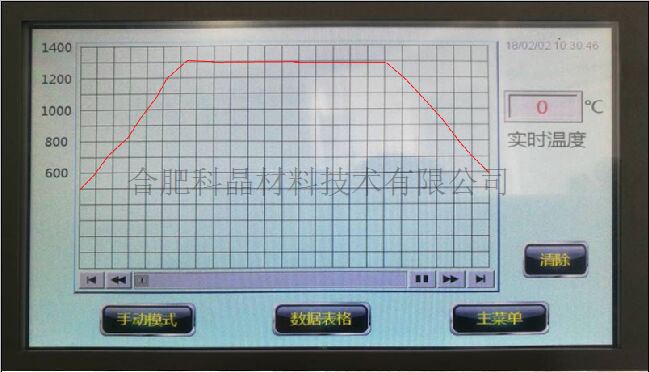

• 温度曲线实时显示,数据可通过Excel表格形式导出




产品尺寸

• 控制盒尺寸:330mm L×240mm W×200mm H


产品重量

• ~8kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。


2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书。
