1200℃五温区管式炉
型号:
OTF-1200X-V
产品概述:
OTF-1200X-V是一款通过CE认证的是五温区开启式管式炉,每个温区分别由五个独立温控系统单独控制,通过调节各个温区的温度,可以在加热区内形成四段温度梯度或是形成较长的恒温区域。每个控温系统都采用PID方式调节,可以设置30段升降温程序,采用K型omega热电偶进行温度的测量和控制,其控温精度可以达到+/- 1℃。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情
名称

1200℃五温区独立控制管式炉-OTF-1200X-V

主要参数

· 最高工作:1200℃(< 1 小时)

· 温度连续工作温度:1100℃

· 建议升温速率:≤10℃/min

· 工作电压:AC 208-240V 单相, 50/60Hz

· 最大功率:6KW(需要40A的空气开关)

· 加热元件:掺钼铁铬铝合金

· 加热区:五个加热区域,总长940mm

注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系


炉体结构

· 采用双层壳体结构并带有风冷系统,使得壳体表面温度小于60℃

· 采用高纯氧化铝作为炉膛材料,内炉膛表面涂有美国进口的高温氧化铝涂层,可以提高设备的加热效率,同时也可以延长炉膛的使用寿命。

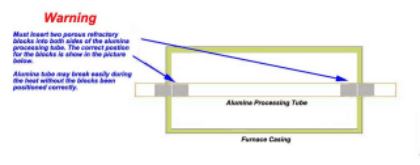

石英管和管堵所放位置

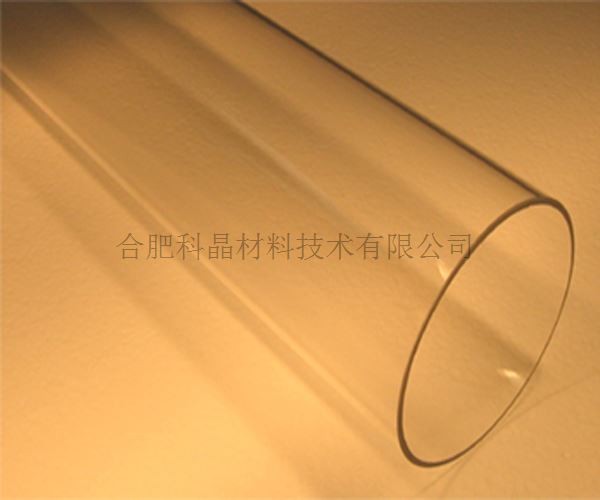

· 炉管为高纯石英管 尺寸:

50mm O.D * 44 mm ID. * 1400mm

60mm O.D * 54 mm ID. * 1400mm

80mm O.D * 74 mm ID. * 1400mm

100mm O.D * 94 mm ID. * 1400mm

· 为了保持管内的洁净度可以选择石英管堵




法兰接头

· 为了得到较好的真空状态,出气端法兰上可选用KF25的转接头与波纹管连接。

· 多种接头可选,具体请咨询我公司的销售


温控系统

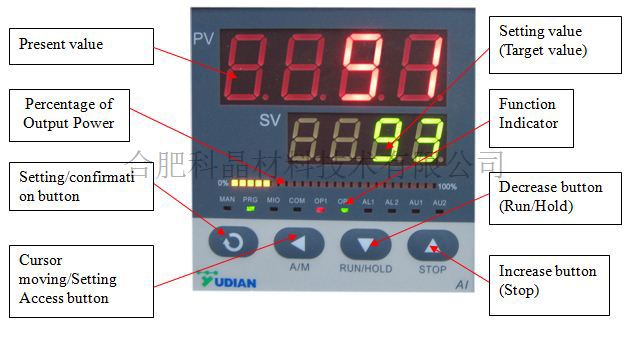

· 五个温控系统单独控制,都是采用PID方式调节,可以设计30段升降温程序

· 控温仪表操作视频

· 设有断偶和过热保护,五个温区都采用K型omega热电偶

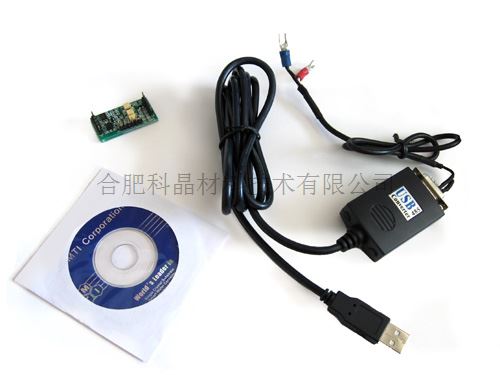

· 可以选择控温软件,将温控程序和温度曲线导入到电脑中

   Click to enlarge


加热元件

掺钼铁铬铝合金(电阻丝表面涂有氧化锆涂层可以延长加热元件的使用寿命)

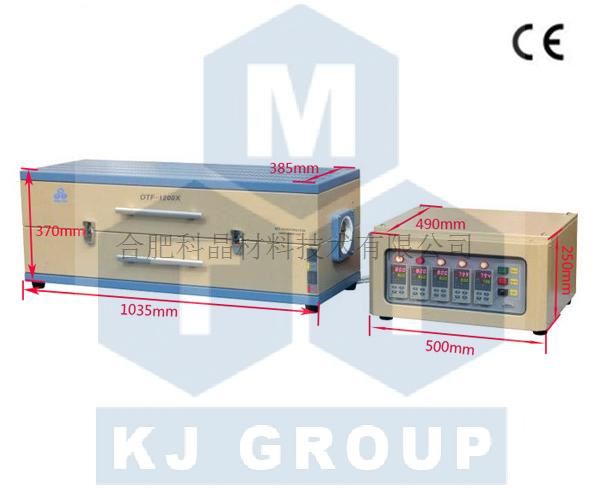

外型尺寸

· 炉子:1035mm(L)* 385mm(W)* 370mm(H

· 控制箱:500mm(L)* 490mm(W)* 250mm(H

注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系


净重

约85Kg

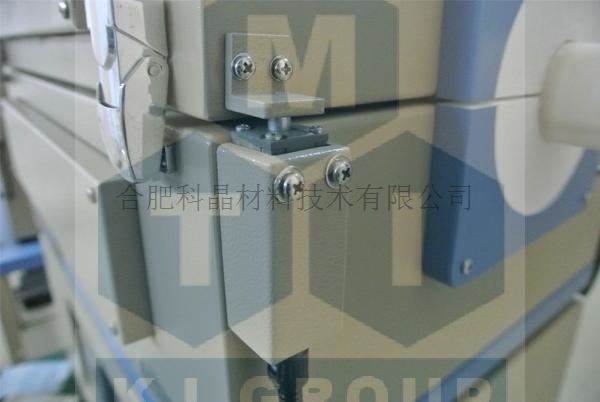

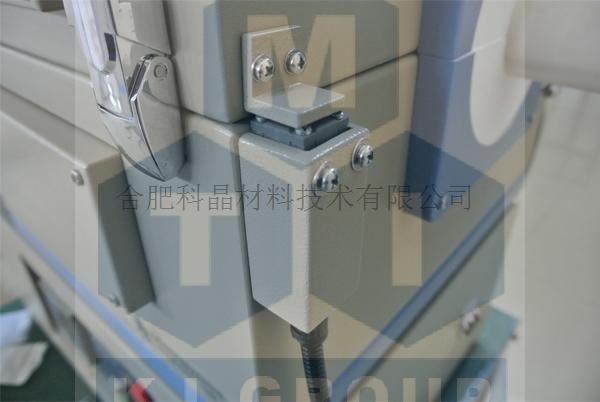

开门断电

为保证使用安全,该电炉为开门断电设计




保质期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书。


质量认证

·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。


国家专利

· 专利名称:五温区管式炉

· 专利编号:ZL-2011-2-0162224.4

· 尊重创新、鄙视抄袭、侵权必究


使用注意事项

· 炉管内气压不可高于0.02MPa

· 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

· 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态

· 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击

· 石英管的长时间使用温度<1100℃

· 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)


可选


安装法兰和炉管

如何安装科晶管炉和真空法兰。
