1100℃三温区开启式管式炉
型号:
OTF-1100X-XX-III
产品概述:
OTF-1100X-XX-III是一款通过CE认证的三温区管式炉,采用8.5英寸或11英寸石英炉管及不锈钢密封法兰(安装有不锈钢截止阀和机械压力表)。炉体设计为电动开启式。三个温区独立控制,可设置30段升降温曲线,带有超温和短偶保护,控温精度为+/- 0.5 ºC。此款设备广泛应用于各种材料在真空或气氛保护环境下的热处理。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情
名称

1100℃电动开启式三温区管式炉(8.5、11英寸石英炉管)

设备型号
OTF-1100X-8.5-IIIOTF-1100X-11-III


高纯石英管尺寸
216 OD x 206 ID x 1800mm L279 OD x 269 ID x 1800mm L


加热区

1000mm

电源
AC380,50Hz 三相电 功率:20KWAC380,50Hz 三相电 功率:20KW


炉体结构

·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃


·设备中配有2个氧化铝管堵,设备使用时必须把管堵塞入到炉管两端(保证恒温区和密封圈的密封性)(图一、二)


·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)


·该炉可作为退火或扩散炉,最大可用于8晶片放在对应石英舟中(图三)


·电动开启式设计,使得用户操作更加简便。(图四)


基本参数

热偶K型热偶    建议升温速率10℃/min


温度:1000℃ 1100℃1h  电源:AC220,50Hz   最大功率:8KW


加热元件

SiC棒(36根)

炉管

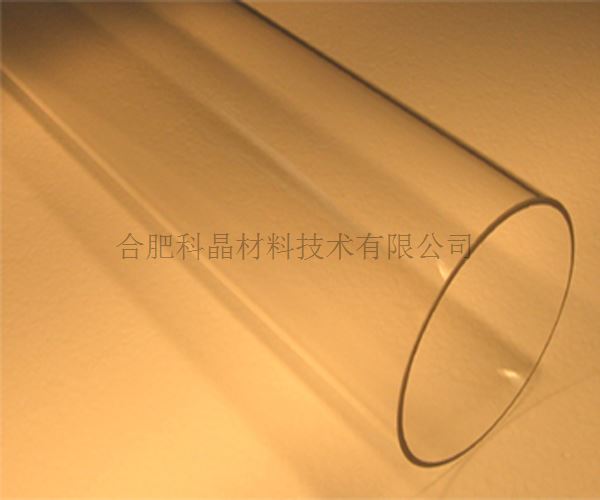

·8.5英寸或11英寸高纯石英炉管


·注意:石英炉管易碎,操作需谨慎

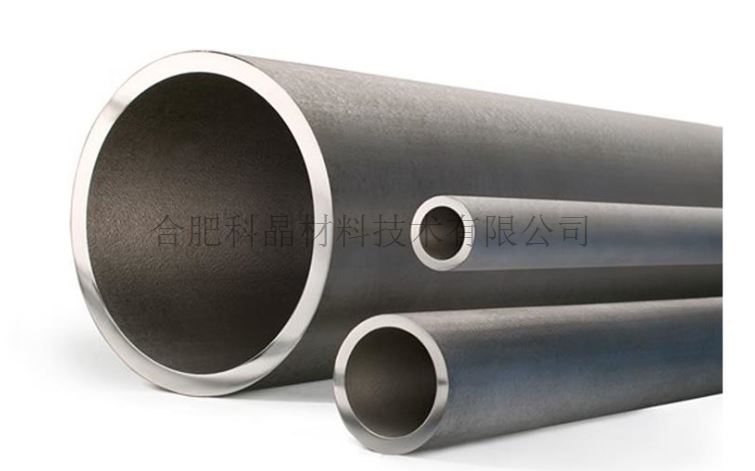

·为了获得更高的工作温度,可选用FeCrAl合金管,温度可达1200℃





密封法兰

·一对不锈钢真空密封法兰(铰链式),4个硅胶密封圈,可使炉管内真空度达到10^-3torr(采用机械泵抽真空)


·左端法兰:安装有不锈钢针阀,Φ6.35的进气口


·右端法兰:KF40真空泵接口Φ6.35铠装接口(用于热偶插入到炉管内,测量炉管内温度和进行温度校准)

Click to enlarge Click to enlarge


温控系统

·控温精度:±0.5℃

温度校准(可选)

·定期对管式炉进行温度校准,保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括

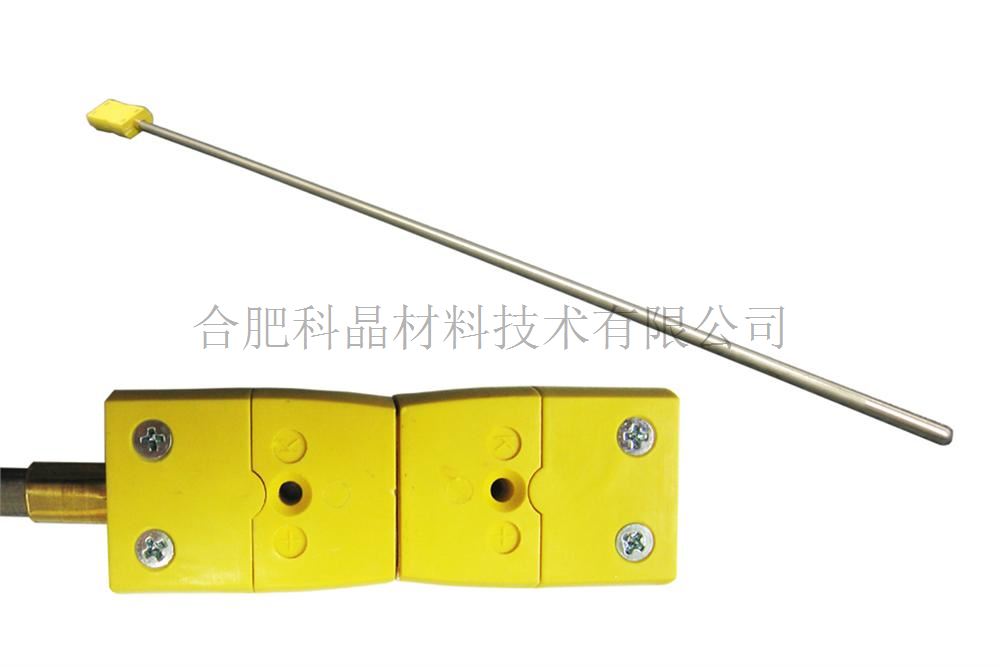

·1根1200mmK型铠装热偶

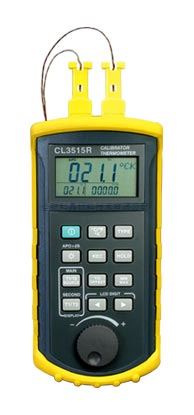

·一Omega温度校准器

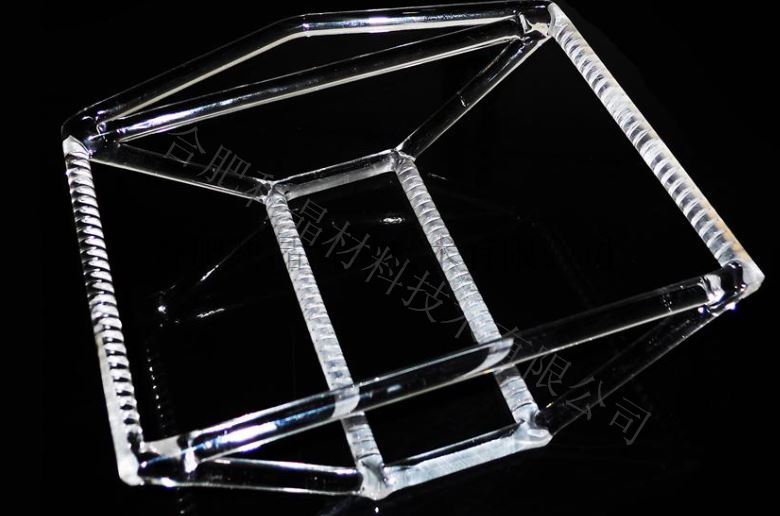

·4'' ~ 8'' 晶片石英支架


·你可以考虑分子泵,真空度可达10-5Torr

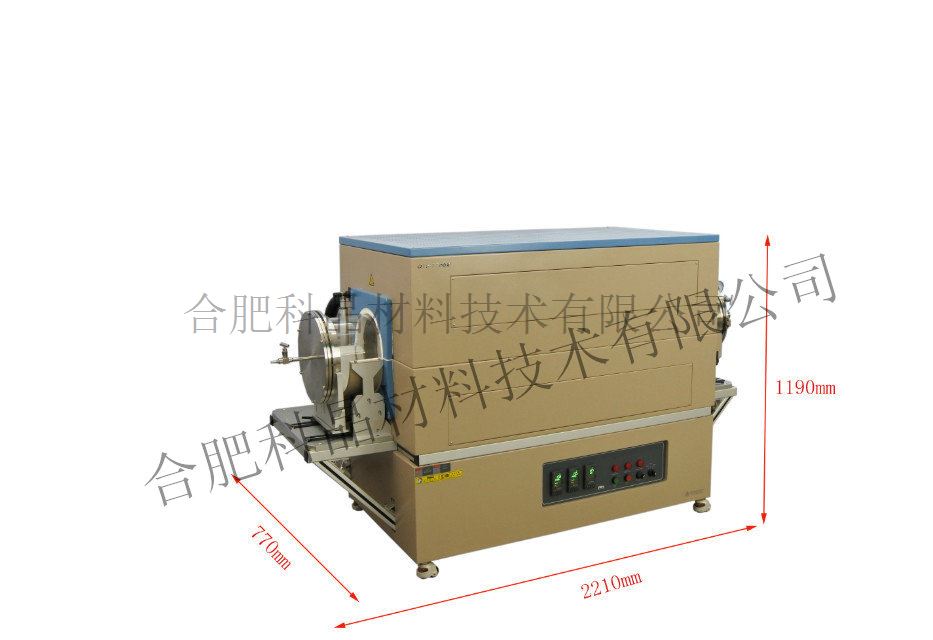

外形尺寸

2210 L x 770W x 1190 H mm


净重

约500 kg

质保期

一年保修,终身技术支持。


特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。


点击查看售后服务承诺书


真空系统

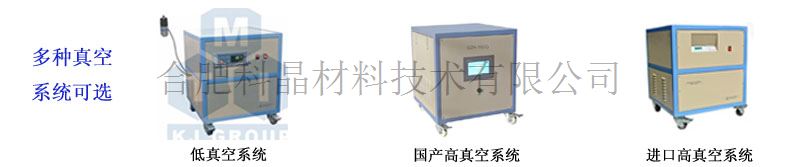

·多种真空系统可选


·可选购一个冷真空阱,以避免真空泵造成污染


质量认证

所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。


可选

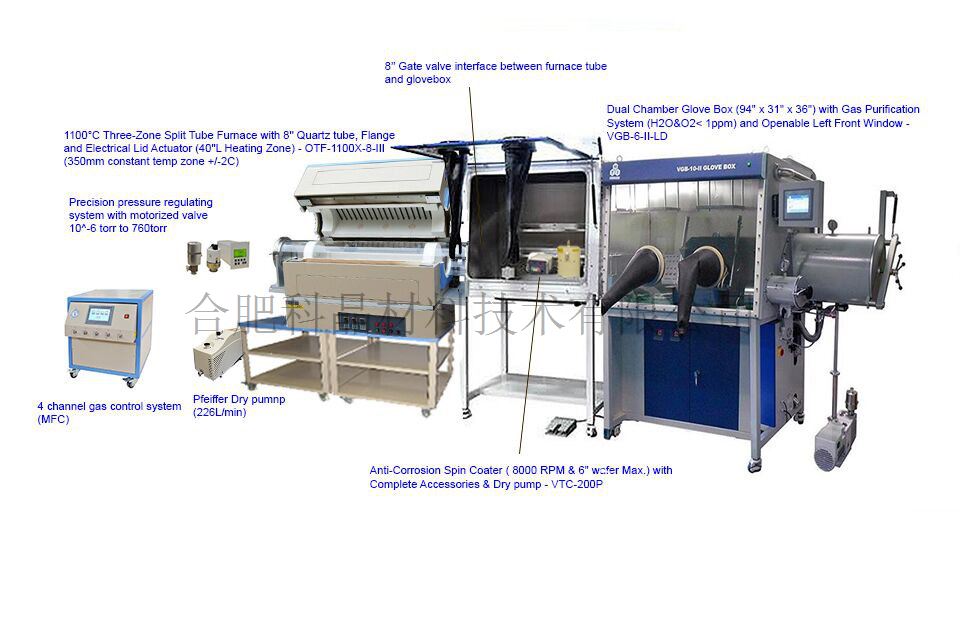

·可与手套箱系统联用,实现氧敏感性材料的烧结制备


使用注意事项

·炉管内气压不可高于0.02MPa


·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全


·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当


·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击


·石英管的长时间使用温度<1100℃


·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)


应用提示

·如何在MTI管炉上放置管堵和真空法兰


·为了在管式炉内获得准确的温度,在使用前需要校准温度,请点击这里了解如何使用
