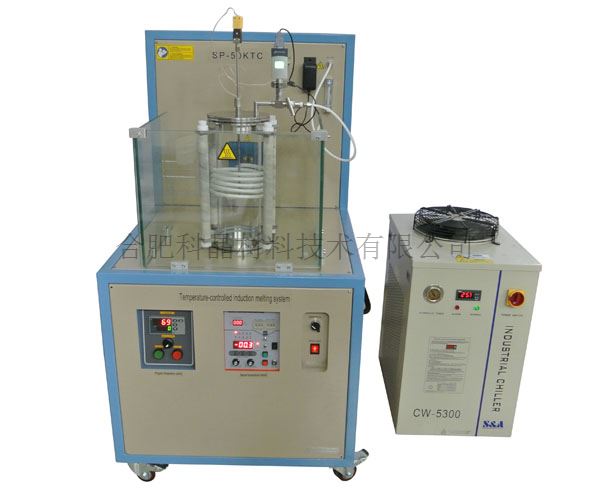

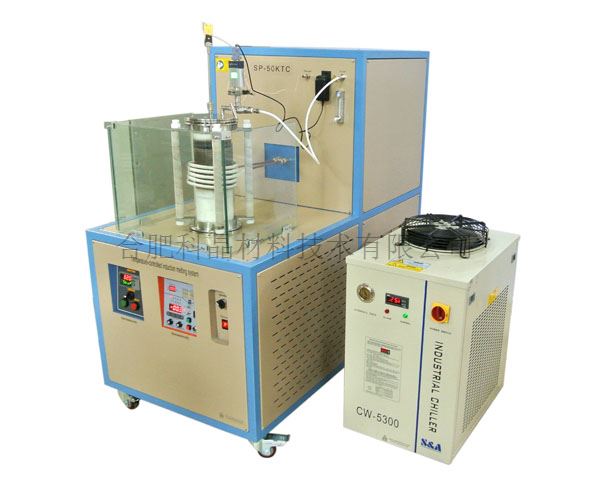

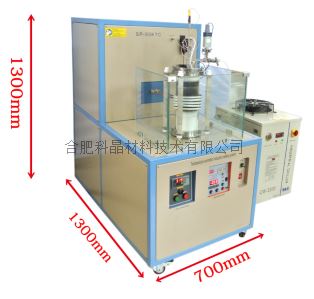

2000℃控温感应加热炉
型号:
SP-50KTC
产品概述:
SP-50KTC是一套小型高温感应加热/熔炼系统,配用15KW的感应电源,Φ130mm的石英管、密封法兰、石墨坩埚、石墨毯、氧化铝保温毯、16L/min的循环水冷机、真空泵和移动架等。针对于生长晶体,金属熔炼和各种材料的热处理,是绝佳的实验帮手。仪器最高温度可以达到2000℃(使用时石英管内需通入保护性气体)。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情

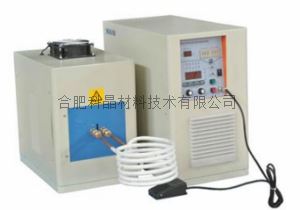

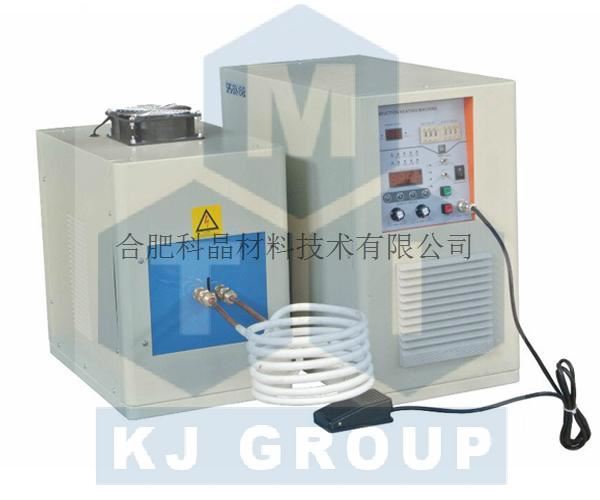

高频感应加热设备
  • 工作电压:   三相380VAC 50Hz   (60A空气开关)

  • 最大输入功率:  25KW

  • 震荡频率: 30 - 80 kHz

  • 循环比: 80%

  • 感应线圈: 150mm(OD) x 140mm(ID) x 90mm(H)

  • 保护系统:带有自动水压、过热、功率过高保护

  • 耐火材料:配有多块采用氧化铝制作的耐火材料,用于支撑石墨坩埚,和防止热量辐射

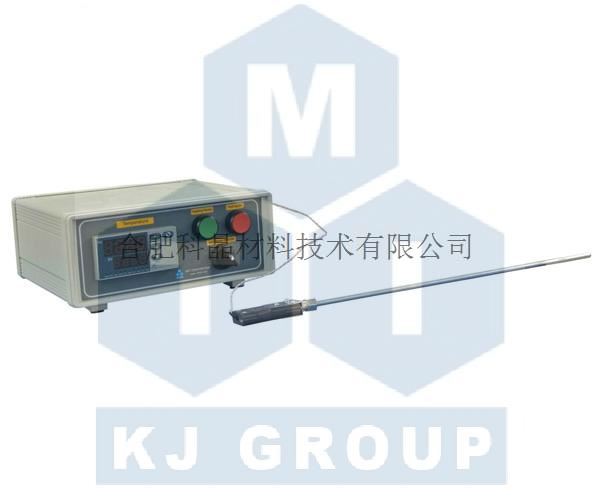

温度控制器& 热电偶
  • 工作电压: 208~240V AC, 单相

  • 采用PID方式控温 ,可设置30段升降温程序

  • 设备带有过热和断偶保护功能

  • 控温精度:+/- 3 ºC

  • 采用C热电偶,探头伸入到石墨坩埚内

  • 长期使用温度:1900ºC

  • 最高工作温度:2000ºC(<5小时)

  • 最大升温速率:
    10ºC/second (1000ºC-1200ºC)
    8ºC/second (1200ºC~1500ºC)
    3ºC~6ºC/second (1500ºC~2000ºC)


石墨坩埚和耐火砖
  • 高纯石墨坩埚50mm(OD)×40mm(ID)×110mm ,坩埚是用来感应加热和熔化金属

  • 最大容量:样品所占容积应该是石墨坩埚容积的1/2

  • 可选:为对晶片热处理,可定制石墨样品台,最大可放置晶片尺寸为1.5'' O.D x 1/8'' T,因为石墨导热率非常高,所以可使放置的晶片受热均匀

  • 保温层:石墨坩埚外环绕三层隔热材料,从里到外分别为石墨毡—氧化铝—高温毡,总厚度为32mm,石墨保温毯(可耐温2200)氧化铝毯(耐温1700℃)

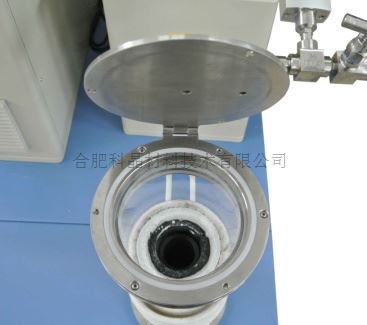

密封法兰与石英管
  • 顶部法兰采用不锈钢折叠式法兰,带有一1/4"的铠装接口(可插入热电偶到石英管内部更准确地测量样品温度)法兰上安装有不锈钢截止阀

  • 底部法兰:底部法兰接口为KF25接口,可通过波纹管与真空泵相连接。

  • 石英管尺寸:130mm(OD) x 122mm(ID) x 360mm(L)

  • 仪器中配有KF25挡板阀和KF25*1000mm的波纹管,以便与真空泵相连接

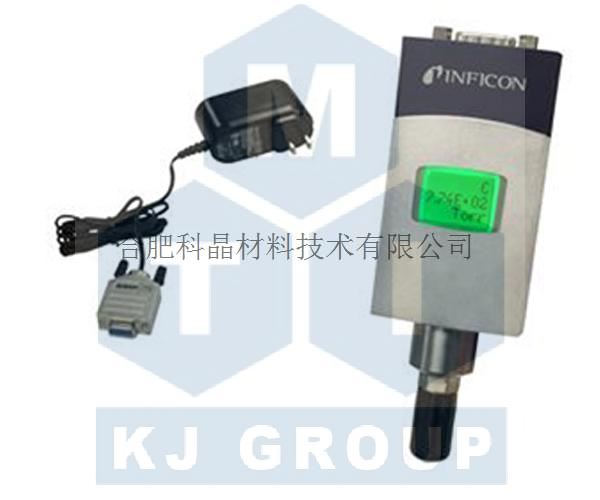

防腐型真空计(可选)

当气压在10mbar以上时,不需因测量气体种类不同而进行系数转换,量程可到3.8x10E-5 torr

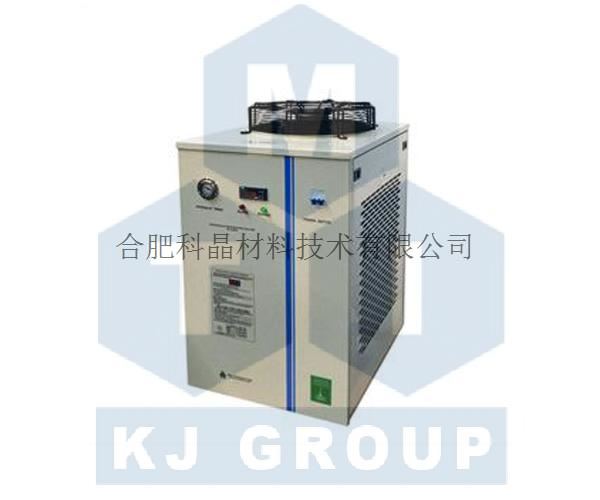

循环水冷机
  • 温度范围: 5 - 30°C

  • 水流速: 16L/min

  • 水箱容积: 12 Liters 采用不锈钢制作

  • 水压≥0.1MPa,流量≥5L/Min

  • 本公司建议使用专用的冷却液作为冷却介质

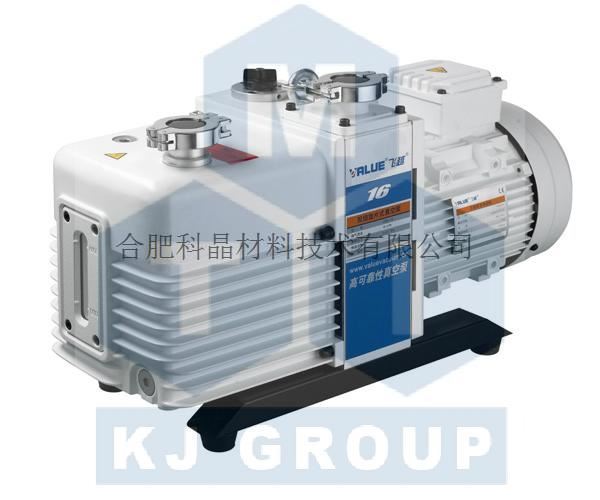

真空泵
  • 仪器中配有一2L/S的双极旋片机械泵,使管内的真空度达到10e-2 torr

  • 工作电压AC 208 -240V, 单相


移动炉架
  • 结构钢框架结构

  • 800mm×600mm的移动炉架可方便移动电感应加热器和带有法兰的石英管

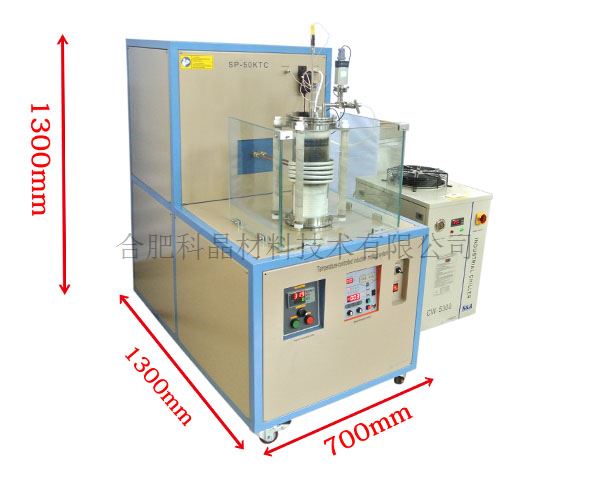

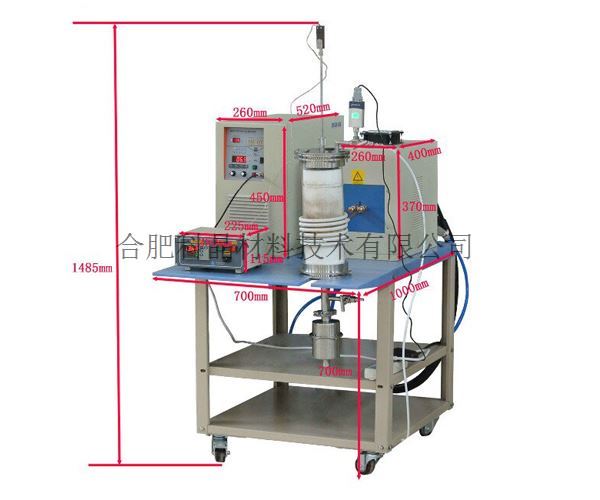

产品尺寸
  • 感应加热器:520mm x 520mm x 450mm

  • 水冷机组: 460mm x 475mm x 762mm

  • 移动炉架: 600mm(L) x 800mm(W) x 597mm(H)


质保期

一年质保期,终身维护,不包括石英管、硅胶密封圈和石墨坩埚损耗件)

注意
  • 为了保护石墨坩埚和C型热电偶,要不断通入惰性气体

  • 请点击这里了解感应加热的原理

  • 如果您对感应加热和熔炼的东西不了解,可以咨询我们的工程师

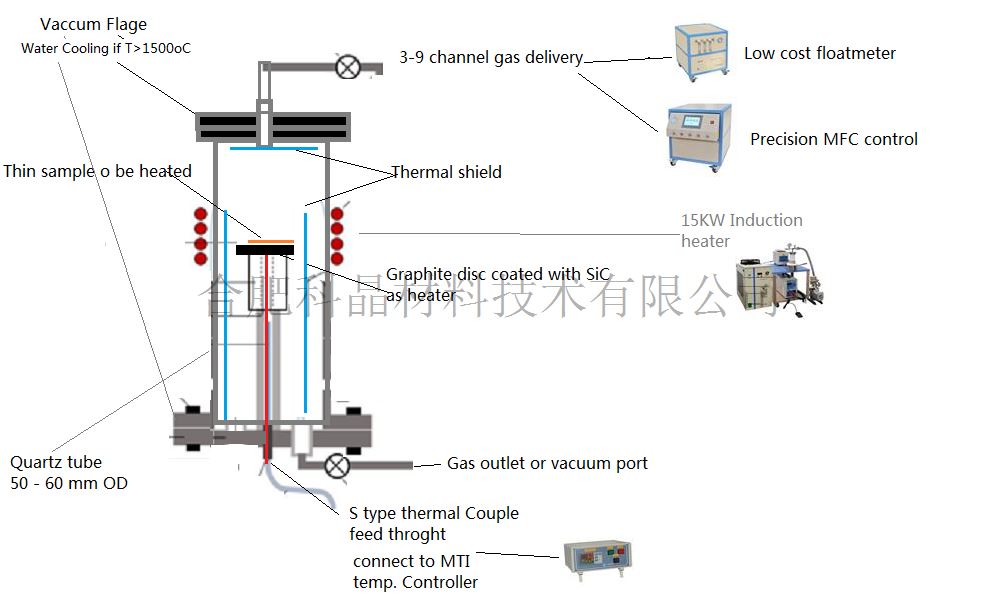

  • 此设备可改为RTP(快速热处理炉)和混合物理化学气相沉积(HPCVD)系统,请点击下面的图片查看,如您有任何特殊需求可联系我们


净重

120Kg
