2000℃控温感应加热炉
型号:
SP-85KTC
产品概述:
SP-85KTC是一款较大型高温感应加热/熔炼炉系统,配用30KW感应加热器,8.5英寸(216mm)石英管,铰链式法兰及阀门,石墨坩埚、石墨毯、氧化铝保温毯,16L/min循环冷水机,真空泵和移动炉架。针对于生长晶体,金属熔炼和各种材料的热处理是绝佳的实验帮手。仪器最高温度可以达到2000℃(使用时石英管内需通入保护性气体)。
联系我们 参数下载 售后支持 立即购买
免责声明:本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议,或者想了解产品详细信息,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您见谅。
技术参数实验案例警示/应用提示配件详情
感应加热器
  • 工作电压: 三相380VAC 50Hz   (60A空气开关)

  • 工作电流: 7~70 Amps (100A空气开关)

  • 最大震荡功率: 30KW

  • 最大输入功率: 15KW

  • 输出频率: 30 - 100kHz

  • 占空比: 80%

  • 感应线圈: 220mm(ID) x 65mm(H)

  • 空气冷却后风扇

  • 保护系统:带有自动水压、过热、功率过高保护

  • 耐火材料配有多块采用氧化铝制作的耐火材料,用于支撑石墨坩埚,和防止热量辐射

  • bcd79cc5-8e7b-4961-8a6c-8fe0aaa3a1d1.jpg


温度控制器 & 热电偶
  • 工作电压: 208~240V AC, 单相

  • 采用PID方式控温 ,可设置30段升降温程序,控制升温和降温

  • 设备带有过热和断偶保护功能

  • 控温精度+/- 3 ºC

  • 热电偶C type, 1/4'' O.D x 10'' Long

  • 连续工作温度范围: 1000ºC~2000ºC

  • 最大升温速率:
    4ºC/second(1000ºC-1200ºC)
    3ºC/second(1200ºC~1500ºC)
    1ºC~2ºC/second (1500ºC~2000ºC)

  • bcd79cc5-8e7b-4961-8a6c-8fe0aaa3a1d1.jpg


石墨坩埚和耐火砖
  • 高纯石墨坩埚: 114 mmOD x 100 mm ID x 142mm Height,

  • 最大容量:样品所占容积应该是石墨坩埚容积的1/2

  • Max. mleting capability:  4 kg for Iron (tested)

  • 保温层:石墨坩埚外环绕三层隔热材料,从里到外分别为石墨毡—氧化铝高温毡,总厚度为32mm,石墨保温毯(可耐温2200℃)氧化铝毯(耐温1700℃)

  • 注意石墨坩埚是易耗件

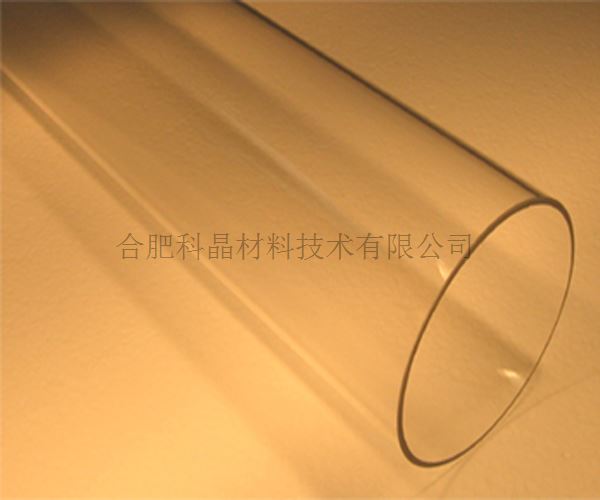

密封法兰 & 石英管
  • 两端开口的石英管尺寸: 216 mm(OD) x 208 mm(ID) x 500mm(L)

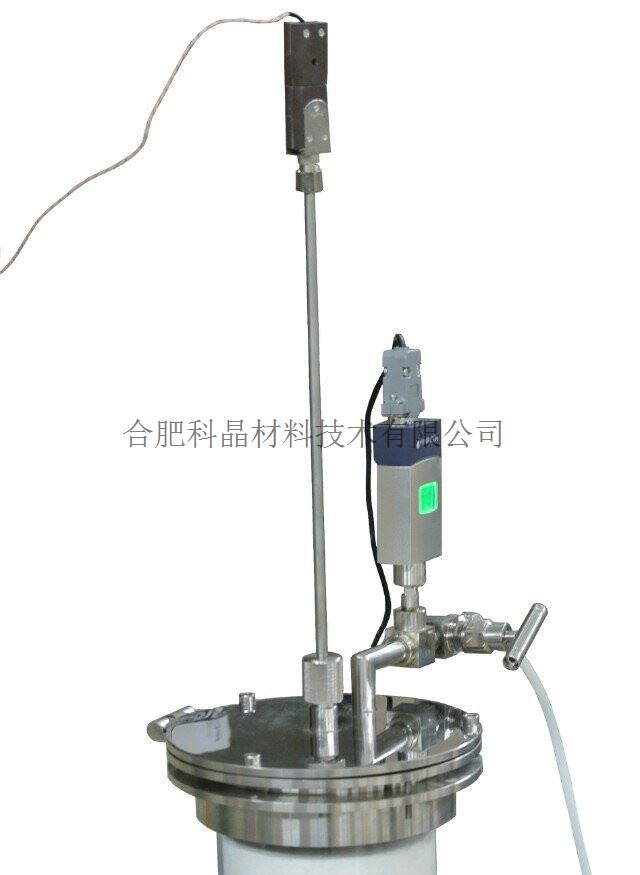

  • 顶部法兰:  采用不锈钢折叠式法兰,带有一1/4”的铠装接口(可插入热电偶到石英管内部更准确地测量样品温度)法兰上安装有不锈钢截止阀

  • 底部法兰:底部法兰接口为KF25接口,可通过波纹管与真空泵相连接

  • 仪器中配有KF25挡板阀和KF25*1000mm的波纹管,以便与真空泵相连接Click to enlargebcd79cc5-8e7b-4961-8a6c-8fe0aaa3a1d1.jpg


防腐型真空计(可选)

当气压在10mbar以上时,不需因测量气体种类不同而进行系数转换,量程可到3.8x10E-5 torr


流量计
  • 迷你型浮子流量计

  • 精度: 4%


水冷机
  • 温度范围 5 - 30°C

  • 水流速:   > 16 L/m

  • 水箱容积: 12Liters 采用不锈钢制作

  • 水压≥0.1MPa,流量≥5L/Min

  • 注: 建议采用特定的冷却以达到最佳冷却效果


真空泵
  • 仪器中配有一2L/S的双极旋片机械泵,使管内的真空度达到10e-2 torr

  • 工作电压AC 208 -240V, 单相



移动炉架
  • 结构: 钢框架结构

  • 800mm×600mm的移动炉架可方便移动电感应加热器和带有法兰的石英管


注意

此设备可改为RTP(快速热处理炉)和混合物理化学气相沉积(HPCVD)系统,请点击下面的图片查看,如您有任何特殊需求可联系我们

外形尺寸

点击图片查看

质保期

一年质保期,终身维护相关耗材除外,如炉管密封圈等易耗件
