粉末固相二次烧结法制备具有离子传导功能的LAGP体系固态电解质，电解质主要晶相为LiGe₂(PO₄)₃，原料按14.4%Li₂CO₃—4.5%Al₂O₃—27.0%GeO₂—54.1%NH₄H₂PO₄(mol%)的配方进行配比。目前制备得到的样品室温电导率可达2*10^-4S/cm。

制备工艺：球磨混合—高温熔融—淬冷—高温热处理—球磨—压片—高温二次处理—抛光。详细参数如下：

将粉料放入球磨罐进行1h的球磨。将充分混合的原料放入铂金坩埚中，置于马弗炉内，以5℃/分钟的速度从室温升至700℃，恒温1h。再从700℃以5℃/分钟的速度升至1500℃，并恒温2h。将铂金坩埚迅速从马弗炉内取出放入蒸馏水中进行急冷。将得到的玻璃态物质放入管式炉中，按1℃/min缓慢升温至850℃进行热处理12h，再将得到的玻璃陶瓷取出进行球磨，得到粉状产物，然后用压机在25Mp压力下将粉料压制成直径为13mm，厚度为1mm左右的薄片。压好的片放入管式炉中，用氢气保护，按1℃/min缓慢升温至850℃并恒温3h。最后依次用360目和1800目的砂纸将样品上下表面磨平。

应用于锂空电池：

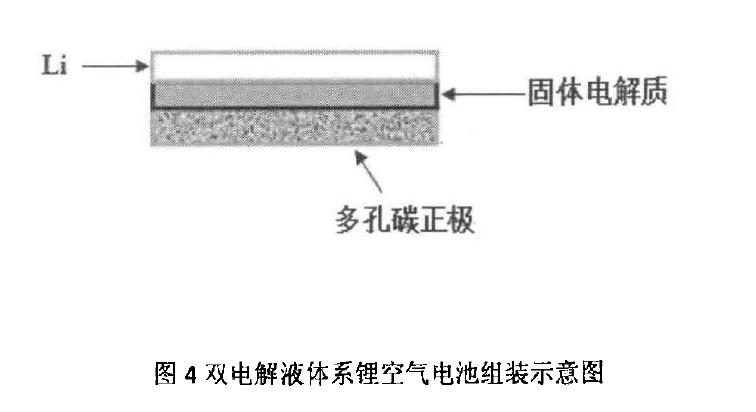

将多孔碳正极、固体电解质、锂片负极按图方法组装在一起，电解质充当隔膜，并在正极滴加DMP，负极滴加EC。

内容摘自《LAGP体系固态电解质制备及研究》
