1、原理：

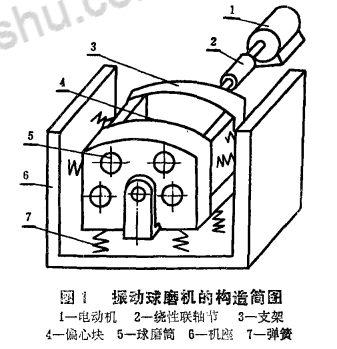

    电动机通过绕性联轴节带动装有偏心块的轴产生振动，传给支架。支架上装有球磨筒，于是跟着振动。支架的

两侧及底部均装有弹簧与机座相连。从球磨筒的端面观察，其上任何粉末体的运动轨迹是一条平面曲线。如图所示，

跳动的高度等于2倍振幅，运动主要是振动，但由于惯性作用也有少量的转动。

2、受力分析：

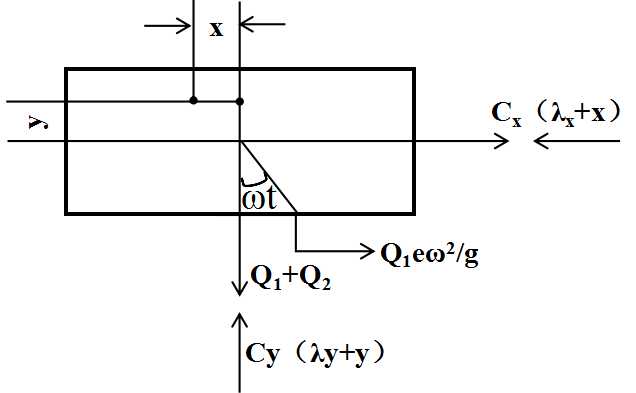

    设Q₁为偏心块重，Q₂为振动部分重量，ω为电动机角速度，e为偏心距，C_x为x方向的弹簧刚度，C_y为y方向的

弹簧刚度，λ_x、λ_y分别表示x、y方向的静变形，则受力情况如图，过平衡中心位置作水平及垂直轴x、y，向右、

向下为正向。

         Y轴方向有重力Q₁+Q₂，弹力C_y（λ_y+y），离心力分量Q₁eω²cosωt/g。X轴方向有预压力，弹性力C_x（λ_x+x），

离心力分量Q₁eω²sinωt/g。

3、运动方程：

 ① ω<_y  ω/k_y接近0，Q₁eω²/g几乎为静止力作用，系数接近1。

 ② ω>>k_y  系数接近于0，y接近0，磨筒静止不动。

 ③ ω>k_y 系数为负值，则干扰力方向与磨筒位移的方向相反。

 ④ ω≈k_y 则产生拍击，共振。

    振动球磨机在运行和设计时应避免①、②、④三种情况出现，只有当 ω>k_y时，球磨机的球磨效率是最大的。

 内容摘至对振动球磨机的分析
